Russische Föderation Patent RU2182255
COMPOSITE ROTOR TYPE Savonius
Name des Erfinders: Soloviev, AP
Der Name des Patentinhabers: Naval Academy nach Admiral der Flotte der Sowjetunion N.G.Kuznetsova benannt
Korrespondenzanschrift: 197045, St. Petersburg, Uschakow Böschung, 17/1, Naval Academy .. Admiral NG Kuznetsova, zam.nach.akademii auf pädagogische und wissenschaftliche Arbeit N.D.Zakorinu
Startdatum des Patents: 1995.03.14
Die Erfindung bezieht sich auf Wind- und Wasserkraft und Anliegen wie Savonius Rotoren in Wind- und Hydraulikmotoren eingesetzt. Der erfindungsgemäße Verbund Typ Savonius Rotor besteht aus zwei Klingen, die aus separaten Komponenten Schilde mit kleinen Lücken installiert. Was neu ist, ist die Tatsache, dass einer der Längsendabschnitte jeder Klappe nach innen der Klinge gefaltet ist, und wird als ein Flügel der Rückenlehne gestaltet sich nach außen von der Platte zugewandt ist, und das gegenüberliegende Endabschnitt der Abschirmung gegenüber dem benachbarten Blenden Überlappung und bildet mit diesem ein Konfusor nach außen platziert Klinge.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung bezieht sich auf Wind- und Wasserkraft und Anliegen wie Savonius Rotoren in Wind- und Hydraulikmotoren eingesetzt. Es ermöglicht Ihnen , die Nutzung erneuerbarer Energien (Wind, Wasserstrom) und dem Rotor und Leistung zu erhöhen.
Bekannte Savonius Rotor, der zwei Blätter in Form von zylindrischen Halbzylinder angeordnet parallel zur Drehachse des Rotors (Shefter Frenkel et al Der Erfinder der Windkraftanlagen und Windturbinen Selhozizdat M:... 1957, S. 19.).
Der Mangel an es ist eine kleine (ca. 20%) Verhältnis von Energie, die auf sie fließen und niedrige Rotorleistung angegebenen Größen.
Die am nächsten an der Erfindung ist ein Integral- Typ Savonius Rotor aus einzelnen Komponenten Abschirmungen gebildet zylindrische Klinge mit kleinen Lücken installiert (USSR Patent 12548, Kl. F 03 D 3/06, 1926).
Jedoch verwendet das Potential geschlitzten Rotorkonstruktion in der bekannten Lösung ist unvollständig, die Strömungsgeschwindigkeit der Verwendung relativ gering bleibt.
Die vorliegende Erfindung befasst sich mit dem Problem der zunehmenden Rotorleistungsfaktor und erhöhen die Nutzung erneuerbarer Energiequellen.
Um die Nutzungsrate des Energieflusses und einen Rotorleistung mit den gleichen Abmessungen zu erhöhen, die vorhandene Rotortyp Savonius aus zwei Zylinderlaufräder aus Verbund der einzelnen Platten mit kleinen Lücken installiert ist, einer der Längsendabschnitte jeder Klappe ist im Inneren der Klinge gebogen und ist in der Form aus Flügel mit einer Rück nach außen von der Platte zugewandt ist, und dem gegenüberliegenden Endabschnitt der Abschirmung in Bezug auf die benachbarten überlappten Visier und bildet mit diesem ein Konfusor Klinge nach außen gelegt.
 |  |

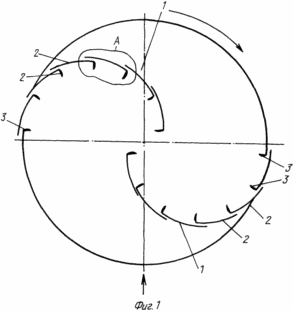

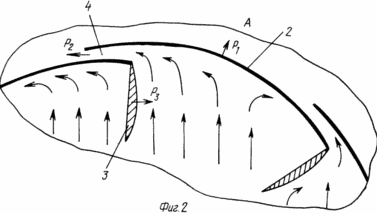

Die Erfindung wird anhand einer Zeichnung näher erläutert, in denen Figur 1 eine Querschnittsansicht des Rotors in Abbildung 2 - Knoten A in 1.
Der Rotor weist zwei zylindrische Klinge 1, bestehend aus getrennten bogenförmigen Klappen 2, die jeweils an deren einen Endabschnitt 3 gebogen ist und als Flügel ausgebildet und der zweite - 4 Konfusor dient Wand.
Die Vorrichtung arbeitet wie folgt:
In der Position in Figur 2 gezeigt, ist die Strömung trifft auf den konkaven Teil der Klinge 1 und drückt auf die Platte 2 mit einer Kraft F 1 das Drehmoment M 1 in Bezug auf die Rotorachse zu bilden. In diesem Teil der Luft (Wasser) verlässt es durch die schlitz Konfusor 4, wo die Strömung beschleunigt wird. Reactive Auswirkungen davon auf die Klinge (-P 2) erzeugt ein Drehmoment M 2. Bei Zusammenstoß Strömung an einem gebogenen Abschnitt der Klappe - 3 Flügelauftriebskraft erzeugt und das entsprechende R 3 M. Das gesamte Drehmoment ein Drehmoment M 1 + M 2 + M 3, die als das Drehmoment wesentlich höher ist sein (Leistung) des Rotors im Vergleich mit dem bekannten beschrieben.
Das Gerät ist gewerblich anwendbar, einfach herzustellen. Es besteht aus den gleichen Elementen, mit Ausnahme des am weitesten von dem Rotationszentrum der kurzen Klappe.
FORDERUNGEN
Der Verbundrotor Savonius umfassend zwei Zylinderlaufräder gebildet Verbund aus Einzelplatten mit geringem Abstand angeordnet, dass eine der Längs Endteile jeder Klappe nach innen von der Klingen gekennzeichnet, gefaltet und als Flügel der Rückenlehne gestaltet sich nach außen von der Abschirmung zugewandt ist, und das gegenüberliegende Endabschnitt der Abschirmung in Bezug auf die benachbarten überlappten Visiers angeordnet und bildet mit ihm eine Konfusor Klinge nach außen.
