Erfindung
Russische Föderation Patent RU2108702
Faul zu produzieren organische Düngemittel und Kraftstoffe BIOGAS
Name des Erfinders: Andryukhin Timothy Y.
Der Name des Patentinhabers: Andryukhin Timothy Y.
Adresse für die Korrespondenz:
Startdatum des Patents: 1995.06.14
Die Erfindung ist für den Einsatz auf Tierhaltungsbetriebe, Landgüter und vorstädtischen Gebieten für die anaerobe Vergärung von Gülle, Fäkalien und verschiedene pflanzliche Abfälle mit der Entwicklung dieser organischen Dünger und Biogas soll. Faulbehälter 1 ist mit dem Boden der Kuppel geneigt 2 und 3, die an der Ablenkplatte befestigt ist, 6 eine aufgeweitete Boden 2 des Behälters 1 unter der aufgeweiteten Buchse mit 7 7 konvex zum Zentrum des Behälters 1 in Form eines Reflektors 8 des Rings. Der innere Reflektordurchmesser kleiner als der Durchmesser der Buchse 8, einen Boden 7, der 4 Strömung von der Biogasfermentationsinnenraum 5 in die äußere Kammer verhindert.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft Kanalisation und vor allem für den Einsatz in der Landwirtschaft Vieh und Geflügel Farmen gedacht, Realitäten Dorfbewohner und individuelle Garten- und vorstädtischen Gebieten für die anaerobe Vergärung von Gülle, Mist, Kot und verschiedene pflanzliche Abfälle mit der Entwicklung dieser hohen Qualität von pathogenen Mikroflora desinfiziert , Würmer, ihre Eier und Unkrautsamen Dünger und Biogas Brennstoffe.
Bekannte Kochers zur anaeroben Vergärung von Klärschlamm [1], bestehend aus einem Behälter mit einem schrägen Boden und einer Kuppel, an dem die Kamera - Abteilung von Schlammwasser aus der fermentierten Masse befestigt mit Leitungen drain Flüssigkeit und Biogas, während die Kuppel Gassammler mit einem Entlüftungsrohr von Biogas hergestellt wird und das Reservoir ausgestattet mit Düsen Rohschlamm eintritt und fermentierte Entladen.
Der Nachteil des Kochers ist , dass es keine konsistente phasensegregierten organische Abfälle Aufschluss verdünnt erlaubt , dass im Kocher ohne vorherige Ausbildung unmittelbar nach ihrem Eintritt in den Faulbehälter mit in einem Reservoir in der Fermentationsmasse vermischt wird. Dies reduziert die Leistung des Kochers und in der Zusammensetzung in den Tank gelangt Kochers frische Bio-Abfall eingeführt in verschiedene leichte organische Einschlüsse (Stroh, Späne, Sägemehl, Vogelfeder, Torf, etc.), im Inneren des Tanks Surfacing, unter der Kuppel in gazosborochnoy Hals dicke Kruste dass verhindert, dass der Ausgang des Biogasbehälters.
Bekannt und Kocher für die Verdauung von Klärschlamm [2], enthält ein Reservoir mit einem schrägen Boden und eine Kuppel zu der Kuppel angebracht ist und erreicht zum Boden des Tanks Umfangswand mit einem Boden an der Wand des Tanksockel zugewandten und trennt das Reservoir zu der äußeren und der inneren Verdauungskammer, Düsen Rohschlamm in die innere Kammer Einspeisen und von fermentierten, Biogas und Schlammentwässerung von Wasser aus der äußeren Kammer entladen, Biogas aus der Fermentationszone der inneren Kammer zu entfernen.
Ein Nachteil dieses bekannten Kochers ist , dass es nicht für die serielle pro Phase der anaeroben Vergärung von organischen Abfällen in der äußeren und der inneren Kammern verwendet werden kann, wie der nasse Kuchen in die Innenkammer eingespeist wurde, wobei auf einmal, ohne Vorbehandlung, gemischte sich mit dem Boden des Gärtanks Gewicht, und ein Großteil der Innenkammer in dem Biogas gebildet mitgerissene Schlamm fließt in die äußere Kammer, die seriellen Modus pro Phase verdünnt Fermentierung organischer Abfälle zu brechen.
Gemäß der technischer Natur ihrer strukturellen Leistung und das Ergebnis bekannt Kochers erreicht [2] ist in der Nähe der Erfindung.
Die Aufgabe der vorliegenden Erfindung ist es, eine konsistente pro Phase Fermenter zur anaeroben Vergärung verschiedener organischer Abfälle verdünnt zu schaffen, die ein hohes Maß an Zuverlässigkeit und stabile Leistung haben würde, ohne eine lange Zeit von jedem Betriebs und Anpassungsmaßnahmen erfordern, Quaste und Suspensionen Gärprozess.
Gemäß der Erfindung die Aufgabe gestellt , daß in der Seitenwand entlang des Umfangs des Tanks erreicht wird, die aus verschiedenen Materialien , rund, oval, quadratisch, rechteckig oder vieleckige Form in der Draufsicht unterhalb der Trichterwände gebildet wird , hat eine konvex in Richtung der Mitte des Tankes Reflektor in Form der Innenseite eines hohlen oder massiven Ring im Querschnitt rund, oval oder rautenförmig mit Reflektorinnen Größe kleiner ist als der Boden des Sockels Septen und organische Abfalleinlaßrohr in der äußeren Kammer des Reservoirs befindet.
Um dieses Problem zu erreichen , ist durch die Erfindung in irgendeiner der Formen ihrer Umsetzung in Bezug auf seine Teilungs mit Sockel und einem Reflektor mit einer der oben genannten Abschnitte, während der Tank des Kochers und Trennwand mit Sockel und einem Reflektor versehen kann aus verschiedenen Materialien hergestellt werden, einschließlich Blech, verschiedene Polymere , Kunststoff, Glas, Bruchstein, Ziegel, Beton, Stahlbeton und andere.
 |  |  |
 |  |  |
 |

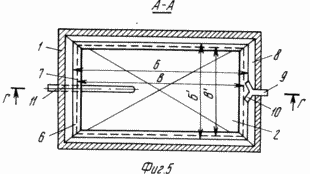

Fig. 1 zeigt eine Schnitt Kochers in der Ausführung der verschiedenen Bogen- und Rollenmaterialien mit konvexen Reflektor innerhalb des Behälters in der Form der Innenseite des Hohlrings; allgemeine Ansicht; Fig. 2 - einen Schnitt entlang A-A in Fig. 1; Fig. 3 - eine Schnitt Kochers aus Blechmaterial in den Tank als Reflektor im Inneren des hohlen Ring Diamantform im Querschnitt, perspektivische Ansicht, eingebettet ist; Fig. 4 - Schnitt Kochers aus Beton, Ziegel, Bruchstein, Beton (Fertig oder monolithisch) mit dem Reflektor als ein kontinuierlicher Ring innerhalb der Körperwand des Behälters, allgemeine Ansicht; Fig. 5 - Schnitt entlang der Linie A-A in Fig. 4 in der Leistung des Kochers in Form eines Rechteckes in dem Plan; Fig. 6 - die gleiche wie in der Leistung des Kochers in Form eines Polygons in dem Plan; Fig. 7 - Schnitt entlang der Linie A-A in Fig. 1, wenn der Kocher in einer ovalen Form in der Draufsicht.
Geben Sie am YY von Fig. 5 und Fig. 6 entspricht Fig. 4, die eine allgemeine Schnittansicht des Faulbehältertanks mit massiven und dünnwandige Leitblech und Trichter und Ansichten auf YY von Fig zeigt. 7 entspricht Fig. 3, die eine allgemeine Schnittansicht des Kochers mit seiner Erfüllung einer geringen Dicke der Blattmaterialien zeigt.
Fig. 1, 3, 4, 5 und 6 die Pfeile B, B ', B und B' zeigt die Abmessungen des Buchsenboden 7 und der Innenseite des Reflektors 8. Es wird gezeigt, dass die Größe der B und B 'größer als die Größe der B und B', respectively.
Digestor ist ein abgedichteter Behälter 1 von zylindrischer, oval, rechteckig oder polygonal Grundrißform mit schrägem Boden und einer Kuppel 2 und 3, von denen die letztere eine Generatoraußen 4 und inneren 5 Kamera Fermentierung erreicht nicht einen Boden auf dem Boden 2 Schotts 6 mit gesichert zugewandt der Boden des Trichters 2 Trichters 7 7. Unter Septum 6 ist konvex in Richtung der Mitte des Tanks 1, der Reflektor 8 als die Innenseite der hohlen oder massiven Ring einen kreisförmigen, ovalen Querschnitt aufweist (Fig. 1), eine Rautenform oder dergleichen (Fig. 3 und 4). Maß B und B 'sind konvex nach innen Tank 1 Reflektor 8 ist kleiner als der Boden des Trichters 7, Septum 6 B und B' verbunden, die den Eingang von Biogas aus der inneren Kammer schließt 5 in die äußere Kammer 4, während bei einer Phase von Phase gebildet Vorfermentierungsschritt im äußeren Kammer 4 freien Fettsäuren in die innere Kammer 5 in der äußeren Kammer 4 ist verflüssigten Beschickungsrohr 9 des organischen Abfalls, dessen Ausgang geben am Ende des T-Stücks 10, der in der Fermentationsmasse der äußeren Kammer 4 eingeführt hinein unter Druck eine wirksame Durchmischung liefert frische liquefactioned organische Abfälle. Für den Zellstoffkocher und Faulschlamm Auslaß der inneren Kammer 5 darin installierten Rohr 11 über die Außen 4 und inneren 5 Biogaskammern Auslaßrohre 12 angeordnet und 13. Andere Rohre Entleerungs (zum Erwärmen der Fermentationsmasse, Füllstandskontrolle usw. und Überlauf.) Bei nicht bei verschiedenen möglichen Methoden gezeigt, und ihre Leistung und Unterkunft im Kocher.
Arbeiten Kocher, abhängig von der Art, Qualität und Rohstoff Feuchtigkeit, die Notwendigkeit für eine effektive Dekontamination vergärbare organische Abfälle aus pathogenen Mikroorganismen, Würmer und ihre Eier und Unkrautsamen können in einer Vielzahl von verschiedenen Dosierungen von zyklischen oder Dauerbelastung bei verschiedenen Temperaturen Gärung durchgeführt werden, die zugeordnet ist Regeln der Technik seiner spezifischen Anwendung.
Anaerobe Vergärung von organischen Abfällen verdünnt Landwirtschaft oder öffentliche Versorgungsbetriebe in der vorgeschlagenen Kochers wird wie folgt ausgeführt.
Frisch verflüssigten und organischen Abfällen Luftfeuchtigkeit 93 ± 4% bei einer Düse 9 unter Druck zerdrückt wird in die äußere Kammer 4 eingeführt, wobei die unterschiedlichen Richtungen des T-Stücks 10 Düsen, vermischt mit dem Inhalt der Kammer 4 Popup wobei trudnosbrazhivaemye Licht Einschlüsse enthält Cellulose, Lignin, Fette, Proteine und andere Substanzen mit der Fermentationskammer 4 gemischt und durchbricht die Masse darin Symbiose Abspalten (hydrolysierenden) die Mikroorganismen enthalten, die in einer ersten Phase der anaeroben Vergärung für die Zerstörung von Verbindungen schwierig zu bilden, ein einfaches in der zweiten Fermentationsphase bei einem pH von weniger als 7,2 dichteren gewährleisten Fettsäuren und Aminosäuren, die aus der Kammer fließen 4 nach unten in die Kammer 5, wo bei einem höheren pH-Wert wird nach der letzten Phase der anaeroben Vergärung erfolgt eine Biogas mit hohem Methan zu bilden. Zurückziehens weniger kalorischen Biogas aus der äußeren Kammer 4 und eine methanreiche Biogas aus der Innenkammer 5 wird durch die Düsen 12 durchgeführt und 13 Erscheinungs Biogas nach oben vom Boden 2 bis 3 dome sorgt für eine effiziente Durchmischung der Masse in der Fermentationskammer 5 erzeugt am oberen Kuppel 3 stufenlos "Kochen" Flüssigkeitsoberfläche, wodurch verhindert wird, um die Bildung von "Haut", während leichte Gewicht der Teilchen zu fördern dosbrazhivaniyu und der Absorption von Schwefelwasserstoff aus Biogas in der Fermentationsmasse der Bildung von symbiotischen Mikroorganismen im Faul anaeroben Vergärung von organischen Stoffen in Eingriff verwendet wird.
FORDERUNGEN
Kochers mit einem Vorratsbehälter mit der Seitenwand und dem konischen Boden und eine konzentrische dome Ablenkplatte innerhalb des Gefäßes angeordnet ist, an der Kuppel befestigt ist und den Behälter zu den äußeren und inneren Kammern unterteilt, Düsen zum Zuführen von organischem Abfall und Entfernung von Faulschlamm und oder Verbindungen Retraktion Biogas von außen und die inneren Kammern mit der Partitions rezervuarai Boden nicht erreichen einen unteren Teil hat zum Boden des Tanks Sockel abgefackelt, dadurch gekennzeichnet, dass die Seitenwand am Tank Perimeter, gefertigt rund, oval, quadratisch, rechteckig oder vieleckige Form in der Draufsicht, unterhalb der Trichter Leitblech hat konvexe Reflektor zur Mittelbehälter in Form von dem inneren des hohlen oder massiven Ring einen kreisförmigen, oval oder rautenförmigen Querschnitt, wobei die innere Reflektorgröße kleiner ist als der Boden der Buchse Septen und organische Abfalleinlaßrohr in der äußeren Kammer des Vorratsbehälters angeordnet ist.
