Erfindung
Russische Föderation Patent RU2180423
ABSCHNITT Heizkörper für Zentralheizung Warmwasser-Systeme
Name des Erfinders:. Dorovskih MA; Lobach AA. PV Potapov. Zimin DB
Der Name des Patentinhabers: Gesellschaft mit beschränkter Haftung "Industrial Group" RTSM "
Korrespondenzanschrift: (Ref . №132-P-99) 121609, Moskau, Herbst Blvd., 11, (609 Postamt) Firma "VIS"
Startdatum des Patents: 2000.05.11
Die Erfindung betrifft Heizungstechnik, insbesondere zu den Heizkörpern in Wassersystemen der Zentralheizung von Wohn-, öffentlichen und industriellen Gebäuden verwendet. Kühlerabschnitt enthält Kanäle für den Durchgang von Kühlmittel durch den Kühler Abschnitt und zwischen den Radiatorabschnitten und das und das Element wärmeableitenden Aluminiumlegierung durch Spritzgießen hergestellt, mit Mitteln, um die Wärmeübertragungsfläche zu erhöhen, was zumindest eine Rippe umfassen kann . Wobei die Leitungen für den Durchtritt von Kühlmittel aus einem Material mit einer hohen mechanischen und / oder Korrosionseigenschaften als das Wärmeableitelement Material, insbesondere Edelstahl hergestellt sind. Diese Rohre sind miteinander verbunden, für den Durchgang von Kühlmittel ein einzelnes Element zu bilden, das angepasst ist, den Kontakt der Elemente Aluminium Heizkörper nach der Verbindung der Radiatorabschnitte zusammen mit dem Kühlmittelbereich zu vermeiden. Das Verhältnis des Strömungsquerschnitt für den Durchgang der Rohrleitung durch den Kühlmittelkühler Abschnitt zur Rohrströmungsfläche für den Durchgang von Kühlmittel zwischen den Radiatorabschnitten im Bereich von 0,3 bis 1,2. Das Wärmeableitungselement konfiguriert ist, daß für eine Kühlmitteldurchgang beim Spritzgießen von Teilen mit einem Bimetallelement zu bilden. Mittel, um den Wärmeübertragungsbereich vergrößernden kann wenigstens ein Bolzen umfassen, insbesondere eine hyperbolische Form auf der Oberfläche des Wärme ableitenden Elements ausgebildet. Das technische Ergebnis erzielt wird, wenn die beanspruchte Erfindung zu implementieren ist, die mechanische Festigkeit und Korrosionsbeständigkeit von jedem Abschnitt und um den Heizkörper als ein Ganzes zu erhöhen, Vereinfachung und Verbesserung der Herstellbarkeit Design-Heizkörper Abschnitte seiner Strömungswiderstand zu verringern.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft das Gebiet der Heizungstechnik, insbesondere zu den Heizkörpern in Wassersystemen der Zentralheizung von Wohn-, öffentlichen und industriellen Gebäuden verwendet.
Ein Wärmeaustauschelement bekannter Bauart (siehe. Das Zertifikat des Autors SU 1092356 A, 15.05.84, F 28 F 1/12 und SU 1086339 A, 15.04.84, F 28 F 1/20), bestehend aus Rohren für Kühlmittelfluss aus rostfreiem gebildet Stahl und wärmeableitende Element aus einer Aluminiumlegierung Rohr wird auf den Kühlmitteldurchgang gebördelt.
Die beschriebene Leistung des Wärmetauscherelements kann die Korrosionsbeständigkeit und die mechanische Festigkeit zu verbessern. die mechanische Verbindung des Stahl- und Aluminiumelement reduziert wegen der unvermeidlichen Bildung zwischen ihnen Wärmeübertragungsrate von Luftspalten in der Mischung, zusätzlich jedoch, wobei die Verbindung eine komplexe und Low-Tech ist. Low-Abschnitt Stahlrohre erleichtert die schnelle und Verschlammung, eine Erhöhung des hydraulischen Widerstandes des Wärmeaustauschelements entsprechend und die Intensität der Wärmeaustausch mit der Umgebung zu reduzieren.
Bekannt Schnitt in dem Patent offenbart Radiatoren RU 2059933 C1, 10.05.96, F 24 D 3/12 und enthält eine Anzahl von vertikalen Aluminiumrohre für den Durchgang von Kühlmittel durch jede Strahlungsabschnitt sind auf die Aluminiumrippen Wärmeableitschicht Elemente der beiden horizontalen Kollektor gedrückt extrudiertem Aluminium für den Durchgang von Kühlmittel zwischen den Radiatorabschnitten. Dichte Verbindung mit der Röhrenkollektoren über Nippel bewirkt fixiert in den Löchern der oberen und unteren Sammelleitungen und die Verwendung Dichtungen abgedichtet. Ein Nachteil der beschriebenen Konstruktion ist die große Anzahl der verwendeten Baugruppen und die Komplexität der Heizkörper entsprechend werden die Rohre für den Durchgang von Kühlmittel Herstellung von Aluminiumlegierung, die zu einer geringen mechanischen Festigkeit führt und die Korrosionsbeständigkeit des Produkts, zusätzlich verkürzt sich die Alterung der Dichtungen und Abdichtungen Heizkörpers Betrieb .
Bekannten Gliederheizkörper (s. Patent RU 2.127.854 C1, 20.03.99, F 24 N 3/06), bestehend aus Abschnitten, einschließlich vertikalen Rohren für den Durchgang von Kühlmittel durch den Kühler Abschnitt und horizontalen Linien für den Kühlmitteldurchgang zwischen den Radiatorabschnitten, das Heizelement ableitenden zur Erhöhung der Wärmeübertragungsfläche in Form von Rippen integral mit den Kanälen aus einer Aluminiumlegierung durch Spritzgießen ausgebildet und mit Mitteln versehen.
Dieser technischen Lösung wird als Prototyp genommen.
Die Hauptnachteile des Prototyps ist die Neigung zur interkristallinen Korrosion und geringe mechanische Festigkeit Gussaluminiumlegierung verwendet wird, mit hydraulischen Schocks mit der Füllung zugeordnet ist, und Abführen des Kühlmittels in der Heizungsanlage bei der Inbetriebnahme, Wartung und saisonalen Wartungsarbeiten schnell die einzelnen Elemente des Strahlers incapacitate, was zu erheblichen Arbeits- und Materialkosten für den Austausch eines defekten Heizkörpers.
Des Weiteren Bimetall in den Stand der Technik Heizkörper nicht die Möglichkeit ausschließen, Aluminium-Stahl galvanisches Paar bilden kann, an den Gelenken von Stahlrohren und Kühlerabschnitten sie Kollektoren von Aluminium in leitenden Wärmeübertragungsflüssigkeit getaucht vereint, was zu Korrosionsprozessen Intensivierung und Beschleunigung des Verschrottung des Kühlers.
Somit ist die durch die beanspruchte Erfindung gelöstes Problem ist die Möglichkeit der Bildung eines galvanischen Paares in einem Stahl-Aluminium-Radiator und zunehmende Herstellbarkeit von bimetallischen Radiatorabschnitten zu eliminieren. Das technische Ergebnis erzielt wird, wenn die beanspruchte Erfindung zu implementieren ist, die mechanische Festigkeit und Korrosionsbeständigkeit von jedem Abschnitt und um den Heizkörper als ein Ganzes zu erhöhen, Vereinfachung und Verbesserung der Herstellbarkeit Design-Heizkörper Abschnitte seiner Strömungswiderstand zu verringern.
Das Design des Kühlers Abschnitt, insbesondere für Wasserzentralheizungen, bedeckt die Erreichung der oben genannten technischen Ergebnis in allen Fällen gewährleistet durch den angeforderten Umfang des Rechtsschutzes kann durch die folgende Kombination von Merkmalen charakterisiert werden.
Kühlerabschnitt enthält wenigstens eine Leitung für den Durchgang von Kühlmittel durch den Kühler Abschnitt mindestens zwei Kanäle für den Durchgang von Kühlmittel zwischen den Radiatorabschnitten, zumindest ein Wärmeelement aus einer Aluminiumlegierung Abführen von unter Druck Gießen mit Mittel, um die Wärmeübertragungsfläche zu erhöhen, was zumindest eine Rippe umfassen kann. Somit wird gemäß der Erfindung sind die Leitungen für den Durchtritt von Kühlmittel aus einem Material mit einer hohen mechanischen und / oder Korrosionseigenschaften aufweist als das Material wärmeableitende Element hergestellt sind. Diese Rohre sind miteinander verbunden, für den Durchgang von Kühlmittel ein Element zu bilden, das angepasst ist, den Kontakt der Elemente Aluminium Heizkörper nach der Verbindung der Radiatorabschnitte zusammen mit dem Kühlmittelbereich zu vermeiden. Die Wärmeableitungselement ist so konfiguriert, beim Spritzgießen von Teilen zu bilden, mit dem Bimetallelement mit dem Kühlmitteldurchgang. Mittel, um den Wärmeübertragungsbereich vergrößernden kann mindestens einen Widerhaken auf der Oberfläche des Wärme ableitenden Element ausgebildet umfassen.
Ferner kann in dem besonderen Fall der Erfindung, Rohrleitungen für den Wärmemediumdurchgang aus rostfreiem Stahl gebildet werden, mit einer Leitung für die Kühlmittelströmung durch den Kühler Abschnitt kann vertikal und Rohre für den Durchgang von Kühlmittel angeordnet sein, zwischen den Radiatorabschnitten in einer Ebene horizontal angeordnet sein können und verbunden sind über Schweißbereich die Enden der Rohrleitung für den durch~~POS=TRUNC von Kühlmittel durch das Strahlerelement einen Kühlmittelkanal zu bilden.
Ferner wird in dem besonderen Fall der Erfindung Durchleitungsabschnitt für den Durchtritt von Kühlmittel durch den Kühler Schnittsform kann ein Vieleck, insbesondere ein Rechteck.
Ferner wird in dem besonderen Fall der Erfindung ist das Verhältnis der Strömungsfläche für den Kühlmittelkanal durch den Abschnitt Heizkörper an das Rohrleitungsströmungsfläche für den Durchgang von Kühlmittel zwischen dem Kühler vorbei Abschnitte 0,3-1,2 liegen.
Ferner wird in dem besonderen Fall der Erfindung kann das Wärmeableitungselement zwei Hauptkanten umfassen, die symmetrisch in Bezug auf den Durchgang der Rohrleitung durch den Kühlmittelkühler Schnitt in einer Ebene senkrecht zur Ebene von Leitungen für den Durchgang von Kühlmittel zwischen den Radiatorabschnitten angeordnet sind. Darüber hinaus kann das Wärmeableitungselement aufweisen, zwei seitliche Rippen der gleichen Höhe, die auf einer Seite gegenüber der Ebene der Hauptrippen an den Kanten der Rippen und senkrecht dazu, die beiden mittleren Rippen der gleichen Höhe, die auf einer Seite gegenüber der Ebene der Hauptkanten parallel zueinander und symmetrisch um die Längsachse der Strahlungsabschnitte. Zwischen der Seite und Mittelrippen, die symmetrisch relativ zu der Längsachse des Abschnitts des Heizkörpers in drei Reihen von Noppen angeordnet sein können, und die Höhe und die Basis eine Reihe näher an der Längsachse des Abschnitts, über den Bolzen bildet die Reihe der am weitesten von der Längsachse Durchmesser Stacheln bilden, Abschnitt. mittlere Reihe von Stollen kann zwischen der zentralen Rippe angeordnet sein. Die Höhe der Mittelrippen und Bolzen sind nicht höher als die Oberkante der Seitenkanten und die genannten Stollen haben eine hyperbolische zylindrische oder konische Form.
Ferner wird in dem besonderen Fall der Erfindung kann das Wärmeableitungselement zwei Hauptkanten umfassen, die symmetrisch in Bezug auf den Durchgang der Rohrleitung durch den Kühlmittelkühler Schnitt in einer Ebene senkrecht zur Ebene von Leitungen für den Durchgang von Kühlmittel zwischen den Radiatorabschnitten angeordnet sind. Darüber hinaus kann das Wärmeableitungselement aufweisen, zwei seitliche Rippen der gleichen Höhe, die auf einer Seite gegenüber der Ebene der Hauptrippen an den Kanten der Rippen und senkrecht dazu, die beiden mittleren Rippen der gleichen Höhe, die auf einer Seite gegenüber der Ebene der Hauptkanten parallel zueinander und symmetrisch um die Längsachse der Strahlungsabschnitte. Zwischen den mittleren und Seitenkanten können symmetrisch zur Längsachse der Radiatorabschnitte, zwei zusätzliche Kanten angeordnet sein und zwischen der zentralen Rippen kann eine Anzahl von Spikes hyperbolische zylindrische oder konische Form angeordnet sein. Die Höhe der Stacheln, zusätzliche Mittelrippe nicht übersteigt, die obere Kante der Seitenkanten.
Ferner wird in dem besonderen Fall der Erfindung ist der Endabschnitt des Abschnitts des Strahlers von der Seite, auf der die Rippen und Spitzen wärmeableitende Element ausgebildet werden, um die Verkleidungsplatte, die zumindest die meisten von dem Endabschnitt der Radiatorabschnitte zu installieren, und die äußere Oberflächendekorplatte und die vorderen Abschnitte der Außenfläche des Heizkörpers kann mit einer dekorativen Beschichtung, und die verbleibenden Außenflächen der Abschnitte vorgesehen sein kann mit einem hohen Emissionsvermögen beschichtet werden.
Der beschriebene Heizkörper Abschnitt Design ermöglicht es durch Spritzgießen von Aluminium-Legierungen herzustellen, ein Stahlelement für den Durchgang von Kühlmittel als Pfand Element am Formteil verwendet wird. Dieser Stahlteil bietet eine hohe Festigkeitseigenschaften Heizkörper Abschnitt.
Beim Anschluss der Batterie fehlt Abschnitte in Kontakt von Aluminium mit Wasser und dadurch galvanisches Paar wird nicht gebildet und die Korrosionsbeständigkeit verbessert.
Um die Kühlkörper Mittel zur Erhöhung der Bereich der Wärmeübertragungselement Wärme ableitenden Abschnitt sind in Form von Stollen oder Spikes und Kombinationen Kanten verstärken, da die Verwendung der erweiterten Kanten weniger effizient im Hinblick auf die konvektive Wärmeübertragung. Somit den Heizkörper in Metallbolzen hyperbolische Form unterschiedlicher Höhe (abnehmend von der Mittelachse des Abschnitts) in Übereinstimmung mit dem Temperaturgradienten des Feldes zu reduzieren.
Vertikalen Kanal für den Durchgang von Kühlmittel durch den Kühler Abschnitt in einer bevorzugten Ausführungsform aus Vierkantrohr, während während des Betriebs in den Winkelzelleninnenkanal gebildet Stagnationszonen gebildet, wobei die intensivste Ablagerung von Schlamm, so dass mit Ablagerungen Form des Querschnitts des Kanals zunehmenden Es wird das oval nähern. Die Fläche des Strömungsquerschnitt der Rohrleitung für den Durchgang von Kühlmittel durch den Kühler Schnitt und ein Rohr für den Durchgang von Kühlmittel zwischen den Radiatorabschnitten sind in der Nähe der Verringerung der hydraulischen Heizkörpers Widerstand gewählt, aber aufgrund einer größeren Abschnitt des Umfangs der Beziehung zu dem Bereich der Sedimentation wird in den Ecken des vertikalen Kanals treten vor allem, und wird keinen wesentlichen Einfluss auf die aufweisen ändern Sie den hydraulischen Widerstand des Kühlers.
Die Fähigkeit der Erfindung, wie durch die obige Kombination von Merkmalen definiert ist, sondern auch die Möglichkeit, die Ziel Erfindung der Umsetzung kann durch die Beschreibung einer möglichen Gestaltung der Radiatorabschnitte bestätigt werden, in Übereinstimmung mit der vorliegenden Erfindung durchgeführt und eines Heizkörpers, bestehend aus den Abschnitten, die in den Zeichnungen erläutert, in denen: FIG.
 |  |
 |  |
 | |
Fig. 1 - eine allgemeine Ansicht der Kühlermontage.

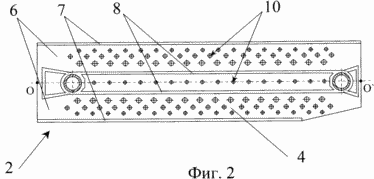

Fig. 2 - Radiatorabschnitt in einer Draufsicht in der ersten Ausführungsform, wärmeableitenden Element.

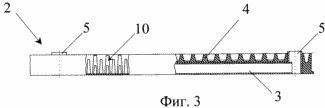

Fig. 3 - Heizkörper Abschnitt in der Seitenansicht eine erste Ausführungsform Wärme ableitende Element.

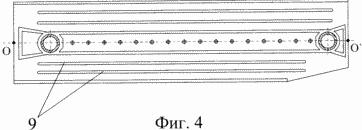

Fig. 4 - Radiatorabschnitt in einer Draufsicht in der zweiten Ausführungsform wärmeableitenden Element.

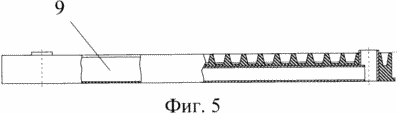

Fig. 5 - der Heizkörper in einem Seitenteil in der zweiten Ausführungsform das Wärmeableitungselement.
Eine Schnitt Heizkörper 1 besteht aus zwei Abschnitten hergestellt, indem unter Druck aus einer Aluminiumlegierung Gießen und in dichter Weise in einer einheitlichen Struktur zusammengebaut.
Jeder Abschnitt 2 weist eine vertikale Leitung 3 von rechteckigem Querschnitt für den Durchtritt von Kühlmittel durch den Kühler Abschnitt des Wärmeableitungsteil 4, das zwei horizontale Linie 5 mit kreisförmigem Querschnitt für den Durchgang von Kühlmittel zwischen den Radiatorabschnitten, die mittels einer Schweißverbindung mit den Enden durch von der Leitung 3 für den Wärmemediumdurchgang verbunden sind, Kühlerabschnitt ein einzelnes Element für den Kühlmittelstrom zu bilden, wobei der Strömungsquerschnitt beträgt etwa 3 Leitungsströmungsfläche der Rohrleitung 5.
Aluminium-Druckgussverfahren ein Gussteil zu dem einen Kühlmittelkanal mit Bimetall-Element zu bilden, die als die Implementierung von eingebetteten Plattengussverfahren verwendet wird - Rohre 3, 5 sind aus Stahl und dem Wärmeelement 4 ableitenden gemacht.
Das Wärmeableitungselement 4 weist zwei Hauptrippen 6 symmetrisch um das Rohr 3 in einer Ebene senkrecht zur Ebene der Rohrleitung 5. Das Wärmeableitungselement angeordnet und umfasst zwei Seitenkanten 7 der gleichen Höhe, das sich auf einer Seite relativ zur Hauptebene der Kanten 6 an den Kanten der Rippen und senkrecht dazu, und zwei Mittelrippen und 8 von gleicher Höhe, die auf einer Seite gegenüber der Ebene der Hauptrippen 6 parallel zueinander und symmetrisch zur Längsachse OO '2 Schnitt des Heizkörpers. So zwischen den Seiten 7 und zentralen 8 Rippen symmetrisch um die Längsachse OO 'Abschnitt 2 Heizkörper zwei zusätzliche Rippen 9 vorgesehen zur Verbesserung der Organisation Luftströme vorbei Wärme ableitenden Profilteil gerichtet ist, oder drei Reihen von Spitzen 10 von hyperbolische Form, die Höhe und Basisdurchmesser der Zapfen eine Reihe näher an der Längsachse des Abschnitts, über den Bolzen bildet die Reihe der am weitesten von der Längsachse des Abschnitts bildet. Zwischen der Mittelrippe 8 zentrale Reihe von Stollen 10 von hyperbolische Form ist, wobei die Höhe der Spitzen 10, zusätzliche Rippen 9 und die Mittelrippen und 8 nicht den oberen Rand der Seitenkanten des Heizkörpers Abschnitt 7 nicht überschreitet.
Montage zwei Abschnitte mit herkömmlichen Dichtungselementen, wobei die Kontakt Aluminium schließt Elemente mit dem Kühlmittelkühler Abschnitt nach dem Anschluss der Strahlerabschnitte miteinander. Die Anzahl der Abschnitte wird je nach Kundenwunsch gewählt. Seitenkanten 7 Abschnitte nach einer Kühleranordnung, die die Vorder- und Rückseite des Strahlerplatte Radiatorplatte zu bilden, das für seine Befestigung an der Wand dienen. Um die ästhetischen Eigenschaften und Erhöhung der Sicherheit gegen unbeabsichtigte Verletzungen am Ende Teil des Abschnitts T radiatopa Seite zu verbessern, auf dem die Wärme ableitenden Rippen und Spikes Element Dekorplatte 11 angebracht ist vollständig bedeckt den Endbereich der Strahlerabschnitte. Die äußere Oberfläche der Dekorplatte 11 und der vorderen Außenfläche 12 der Radiatorabschnitte sind mit einer dekorativen Beschichtung auf Anfrage, und der Rest der Außenfläche des mit einer Beschichtung mit einem hohen Grad der Schwärze und der Rückwand des Heizkörpers Abdeckung vorgesehen Abschnitt 1 ist auf den maximal möglichen Grad der Schwärze ausgewählt basiert.
Die beschriebene Ausführungsform des Kühlers Abschnitt für Wasserzentralheizungen und Heizkörper aus solchen Abschnitten zeigt die Möglichkeit der Durchführung der Erfindung und den Zweck des technischen Ergebnisses der oben erreichen, aber es nicht erschöpft alle Möglichkeiten der Implementierung der Erfindung beschriebene Kombination von in den Ansprüchen angegebenen Merkmale.
FORDERUNGEN
Abschnitt 1. Radiator, insbesondere für Wasserzentralheizungsanlagen, mindestens eine Leitung für den Durchgang von Kühlmittel durch den Kühler Abschnitt, wenigstens zwei Leitungen für den Durchgang von Kühlmittel zwischen den Radiatorabschnitten, mindestens einem Wärmeableitungselement aus einer Aluminiumlegierung durch Druckgießen, wobei die Mittel, um die Wärmeübertragungsfläche zu erhöhen, was zumindest eine Rippe umfassen kann, dass die Kanäle für den Durchgang von Kühlmittel gekennzeichnet sind mit einer hohen mechanischen aus einem Material hergestellt und / oder korrosiven Eigenschaften als das Material wärmeableitenden Element, wobei Rohre miteinander verbunden sind wobei ein Element zum Kühlmittelstrom zu bilden, der nach der Verbindung der Radiatorabschnitte mit Kühlmittelkontakt des Aluminiumelement Kühlerabschnitt zu vermeiden zusammen, wobei das Wärmeableitungselement, das konfiguriert ist, zu bilden, in dem Prozess geeignet ist, Formteile mit dem Bimetallelement mit dem Kühlmitteldurchgang, und das Mittel zur Erhöhung der Wärmeübertragungsfläche kann auf der Oberfläche des Wärme ableitenden Element ausgebildet mindestens einen Widerhaken umfassen.
Abschnitt 2. Der Radiator nach Anspruch. 1, dadurch gekennzeichnet, daß die Rohre für den Durchgang von Kühlmittel aus rostfreiem Stahl hergestellt sind, mit einer Leitung für die Kühlmittelströmung durch den Kühler Abschnitt vertikal angeordnet ist, und Rohrleitungen für den Durchgang von Kühlmittel zwischen den Radiatorabschnitten horizontal in einer Ebene angeordnet sind und verbunden sind, über Schweißbereich die Enden der Rohrleitung für den durch~~POS=TRUNC von Kühlmittel durch das Strahlerelement einen Kühlmittelkanal zu bilden.
Abschnitt 3. Der Heizkörper nach Anspruch. 1 oder 2, dadurch gekennzeichnet, daß der Durchtrittsquerschnitt der Rohrleitung für die durch den Kühlmittelkühler Schnittsform ein Polygon, insbesondere ein Rechteck.
4. Der Strahlungsabschnitt nach einem der Ansprüche. 1-3, wobei das Verhältnis der Strömungsquerschnitt der Rohrleitung für den im Bereich 0,3-1,2 zwischen den Radiatorabschnitten für den Kühlmitteldurchgang zu dem Rohrströmungsfläche durch den Kühlmittelkühler Abschnitt verläuft.
5. Der Strahlungsabschnitt nach einem der Ansprüche. 1-4, wobei das Wärmeableitelement zwei Hauptrippen symmetrisch zur Kühlmittelleitung angeordnet, um durch den Kühler Schnitt in einer Ebene senkrecht zur Ebene von Leitungen für den Durchgang von Kühlmittel zwischen den Radiatorabschnitten, wobei die beiden seitlichen Rippen von einheitlicher Höhe, von einer beabstandeten Seite relativ zur Ebene der Hauptrippen an den Kanten der Rippen und senkrecht dazu, die beiden mittleren Rippen der gleichen Höhe, die auf einer Seite gegenüber der Ebene der Hauptrippen parallel zueinander und symmetrisch zur Längs Heizkörpers Schnittachse zwischen den Seiten- und Mittelrippen symmetrisch um die Längsachse zu einem Heizkörper Schnittachse sind drei Reihen von Stollen, wobei die Höhe und der Durchmesser der Stehbolzen Basis eine Reihe näher an dem Abschnitt der Längsachse größer ist als der Bolzen bildet, eine Reihe am weitesten von der Längsachse des Abschnitts bildet, und zwischen den Mittelrippen zentrale Reihe von Bolzen angeordnet, die Höhe der Mittelrippen und Bolzen sind nicht höher als die Oberkante der Seitenkanten und die genannten Stollen haben eine hyperbolische zylindrische oder konische Form.
6. Abschnitt Strahler nach einem der Ansprüche. 1-4, wobei das Wärmeableitelement zwei Hauptrippen symmetrisch zur Kühlmittelleitung angeordnet, um durch den Kühler Schnitt in einer Ebene senkrecht zur Ebene von Leitungen für den Durchgang von Kühlmittel zwischen den Radiatorabschnitten, wobei die beiden seitlichen Rippen von einheitlicher Höhe, von einer beabstandeten Seite in Bezug auf die Ebene der Hauptrippen an den Kanten der Rippen und senkrecht dazu, die beiden mittleren Rippen der gleichen Höhe, die sich auf einer Seite in Bezug auf die Ebene der Hauptrippen parallel zueinander und symmetrisch bezüglich der Längs Heizkörpers Schnittachse zwischen den Seiten- und Mittelrippen symmetrisch um die Längsachse zu einem Achse Radiatorabschnitten angeordnet, um zwei zusätzliche Rippe und zwischen der Mittelrippe eine Reihe von Stacheln hyperbolische zylindrische oder konische Form, die Höhe der Mittelspitzen und zusätzliche Rippen nicht die Oberkante überschreiten der Seitenkanten.
7. Abschnitt Strahler nach Anspruch. 5 oder 6, dadurch gekennzeichnet, daß der Endabschnitt des Heizkörpers von der Seite, auf der die wärmeableitende spikes fin und das Element eingerichtet ist, die Verkleidungsplatte zu installieren zumindest einen großen Teil des Endabschnitts Abdecken ein Kühlerabschnitt und der Außenfläche der Frontverkleidung und der Außenfläche der Radiatorabschnitte ist mit einer dekorativen Beschichtung und die restlichen Außenflächen des Abschnitts mit einer Beschichtung mit einem hohen Grad der Schwärze bereitgestellt.
