Erfindung
Russische Föderation Patent RU2161289
HEAT mit nicht-Heizverfahren
Name des Erfinders: Kotelnikov Valery
Der Name des Patentinhabers: Kotelnikov Valery
Korrespondenzanschrift: 117279, Moskau, Maclay ul.Mikluho-55A, ZAO "Firma" PATENT SERVICES CENTER "Harchenko EA
Startdatum des Patents: 2000.06.15
Die Erfindung soll das Kühlmittel ohne die Verwendung von elektrischen, Flammen und andere Heizeinrichtungen zu beheizen und kann zum Heizen von Objekten in einer Vielzahl von Industrien eingesetzt werden. Die Wärmequelle umfaßt eine Pumpe, die Saug- und Druckrohre, die an die Rohrleitung darin, einen Wärmetauscher und verbunden mit der Saugdüse Strahlvorrichtung mit einer Düse angeordnet sind mit der Abgabeöffnung verbindet. Die Düse umfasst eine Strahlvorrichtung tangential und in einem Winkel zur Vertikalen installiert, um den Neigungswinkel einzustellen, der Heizungsregelung Effizienz bietet.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft Engineering aufzuheizen, insbesondere für Heizungsanlagen, auf dem Prinzip des Erhitzens ohne die Verwendung von elektrischen, Flammen und andere Heizeinrichtungen zu arbeiten, und kann zum Heizen von Objekten in einer Vielzahl von Industrien eingesetzt werden.
Bekannte Wärmegenerator eine Pumpe umfasst, wobei die Saug- und Druckrohre , die mit einer Leitung darin angeordnet verbunden sind und einen Wärmetauscher an der Saugdüse verbunden mit der Düsenstrahlvorrichtung zu dem Ausgabeanschluss verbunden ist [1].
Der Nachteil dieser Vorrichtung ist der Mangel an Wirkungsgrad der Heizung und Versagen der Regulierung.
Die Erfindung bezweckt Erwärmungseffizienz zu erhöhen und die Einstellung der Grad der Erwärmung zu ermöglichen.
Diese Aufgabe wird dadurch gelöst, daß die Wärmequelle eine Pumpe Saug- und Druckstutzen umfassen , werden durch Rohrleitungen verbunden , um den Wärmetauscher und mit der Saugdüse Strahlvorrichtung mit einer Düse zur Vertikalen mit dem Druckanschluss, der Düsenteil der Tintenstrahleinheit tangential und geneigt ist , verbunden aufzunehmen, und der Winkel kann variieren.
 |  |

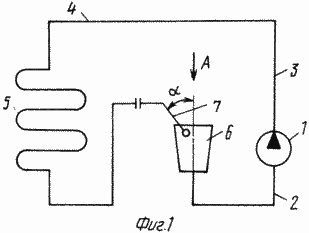

Fig. 1 zeigt das allgemeine Schema des Wärmeerzeugers, Fig. 2 - eine Ansicht von Fig. 1.
Der Wärmeerzeuger umfaßt eine Pumpe 1, zwei Saug- und Druckleitungen 3, die verbunden sind 4. Die Leitung 4, einen Wärmetauscher 5 und 6 Strahlvorrichtung 1. 6 In der Tintenstrahlvorrichtung mit dem Saugrohr 2 der Pumpe gekoppelt ist, an die Leitung tritt in die Düse 7, die mit dem Ausgabeanschluss 3 verbunden ist, die Pumpe 1 .
Die Düse 7 weist eine Strahlvorrichtung 6 eingestellt ist tangential und in einem Winkel
mit der Möglichkeit der Regulierung.
HEAT funktioniert wie folgt
Die Pumpe 1 durch die Auslassdüse 3 führt Kühlmittel (beispielsweise Wasser) auf das Rohr 4 und die Düse 7. Nach Passieren des Wärmetauschers 5, füllt die Strömung des Kühlmittelstrahles Vorrichtung 6 und über eine Saugdüse 2 wird 1 zu der Pumpe zurückgeleitet Die Heizung wird auf Kosten der Beschleunigung des Kühlmittels durchgeführt, das in ist Strahlvorrichtung 6 nicht nur linear, sondern auch zentripetal und nicht nur beschleunigte Teilchen mitgerissenen Strahl durchgeführt der Kühlmittelstrahl die Düse 7 in diesem Fall aufgrund der tangentialen Lage der Düse 7 und die Fliehkraftwirkung austritt entstehenden konstanten Beschleunigung von Teilchen in dem Kühlmittelstrahlvorrichtung aber particle "schwebt" in den Raum der Vorrichtung 6. All dies erhöht die Effizienz des Kühlmittels zu erhitzen.
Durch den Einbau der Düse in einem Winkel, und dieser Winkel möglich Neuinstallation Heizwirkung entweder erhöht oder verringert je nach Kundenanforderung.
Verkippen durchgeführt wird, beispielsweise Rekonfiguration der Knie mit der Düse 7.
QUELLEN VON INFORMATIONEN
1. Autoren Zertifikat UdSSR N 1703924, F 24 H 3/02, publ. 7.1.92.
FORDERUNGEN
Wärmeerzeuger eine Pumpe, die Saug- und Druckrohre, die durch Rohrleitungen verbunden sind, mit in eine Wärme angeordnet Tauscher und verbunden mit der Saugdüse Strahlvorrichtung Düse zu der Abgabeöffnung verbindet, wobei die Düse in einem Winkel zu der Vertikalen eine Strahleinrichtung tangential und setzen enthält, mit der Möglichkeit, der Neigungswinkel.
