Erfindung
Russische Föderation Patent RU2266483
Drei-Säulen-TRANSFORMER HEAT
Name des Erfinders: Govorukhin LN (RU); Martynov AV (RU); Spiridonov AG (RU)
Der Name des Patentinhabers: Staatliche Bildungseinrichtung der höheren Berufsbildung "Moscow Power Engineering Institute (Technische Universität)" (VPO "MEI (TU)") (RU)
Korrespondenzanschrift: 111250, Moskau, ul. Krasnokazarmennaya 14 VPO "Moscow Power Engineering Institute (Technische Universität)," HNI Patentabteilung
Startdatum des Patents: 2004.04.15
Verwendung: Wärmeenergie, insbesondere für die Umwandlung von Wärme mit Wärmepumpen für Heizung, Anlage und Wasser. Der Transformator umfasst das Arbeitsfluid-Zirkulationskreislauf Wärme, die einen Kompressor in Serie, einen Kondensator, einen ersten Regenerativ-Wärmetauscher und dem Verdampfer und eine zweite Verbraucherleitung verbunden ist. Die Ausgangskondensatoren des erhitzten Mediums in die erste Zeile des Verbrauchers verbunden ist. Protokoll auf dem aktiven Medium des Ejektors an den Ausgang des Regenerativ-Wärmetauscher verbunden ist. Aus dem Ejektor ist an den Eingang des ersten Verdampfers durch ein Expansionsventil mit dem Einlass des zweiten Verdampfers verbunden ist. Auswerfer für passives Medium mit einem Auslass des zweiten Verdampfers anmelden. Ausbeute des ersten Verdampfers ist mit einem zweiten Verbraucherleitung angeschlossen ist. Der Ausgang des zweiten Verdampfers durch den Separator zu der dritten Zeile des Verbrauchers verbunden ist. Die Verwendung der Erfindung wird die Funktionalität der Hitze und Kälte und Wasserversorgungssysteme zu verbessern, und zwar auf einem niedrigen Temperaturniveau für kalte Versorgungssysteme eine Einheit von Wärme für das Fernwärmenetz und kalt und auf dem durchschnittlichen Temperaturniveau für die Klimaanlage zu erhalten.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung bezieht sich auf das Gebiet der Energietechnik, insbesondere für Wärmetransformatoren (Wärmepumpen), verwendet in Heizung, Klimaanlage und Wasserversorgung, und kann in zentralisierten Systemen verwendet werden, und autonome Hitze und Kälte.
Bekannten Wärmepumpe eine Zirkulationsschleife Arbeitsfluid , umfassend in Reihe geschalteten Verdichter, Dampfkühler, einen Kondensator, einen Kondensatkühler, einen regenerativen Wärmetauscher, der durch ein Expansionsventil an den Eingang des Verdampfers, dessen Ausgang durch einen Regenerativ - Wärmetauscher mit dem Kompressoreinlass verbunden ist, wobei der Kondensatkühler Eingang für das erwärmte Medium mit dem Einlass der Wärmepumpe verbunden ist, der Kondensator Auslaß für das erwärmte Medium auf die erste Zeile des Verbrauchers verbunden ist, und der Kühldampf Auslaß für das erwärmte Medium mit dem zweiten Verbraucherleitung angeschlossen ist.
Der Nachteil einer solchen Wärmepumpe ist relativ kleine Verringerung von Energieverlusten in den Arbeitsfluid - Kühl- und Kondensationsprozesse, weil der Fluss des gesamten erhitzten Fluidstroms durch den Kondensatkühler nicht das Potential des Arbeitsfluids Kondensationswärme des Kondensators aufgrund der entstehenden hohen Äquivalenzarbeitsfluidströme zu maximieren lässt, und erwärmte Medium (Dichev S, Kartelov G. Lechev D , die effiency der Kompressor - Wärmepumpen Erhöhung von Mehrzonen - Kondensation XVI zu erhalten -. Kongress international du freidcommissions Br 1983. p.39-43.) / 1 /.
In der Nähe der technischen Wesen und erzielte Ergebnis der beanspruchten Vorrichtung eine Wärmepumpe (Wärmetransformator) , um den Zirkulationskreislauf des Arbeitsmediums enthält, die in Serie geschaltete Verdichter, Dampfkühler, Kondensator, Kondensatkühler, regenerative Wärmetauscher, der durch ein Expansionsventil an den Eingang des Verdampfers angeschlossen ist , umfasst dessen Ausgang über einen Regenerativ-Wärmetauscher zu dem Kompressoreinlass verbunden ist, wobei der Kondensatkühler Eingabe durch den erwärmten Mediums mit dem Einlass der Wärmepumpe verbunden ist, der Kondensator Auslaß für das erwärmte Medium mit der Leitung des ersten Benutzers verbunden sind, und Ausgabe der Kühlmitteldampf mittel~~POS=TRUNC auf dem erhitzten Medium zu der Zeile des zweiten Benutzers verbunden sind, wobei Kondensatkühler am erhitztes Medium ist ferner mit einer Bypass - Leitung mit dem Eingangskondensator verbunden vorgesehen ist , und der Kondensatkühler Auslaß für das erwärmte Medium wird an ein Paar von Kühlmitteleingang mittel~~POS=TRUNC (RF Patent №2044234, M.kl 6 F 25 B 9/00, publ. 20.09.95) verbunden ist / 2 /.
Jedoch in dem vorgeschlagenen / 2 / Schaltung reduziert obwohl Exergieverlust in der Wärmepumpe, wobei das Medium erwärmt wird, aber dies kann nur bei zwei Temperaturstufen erhalten werden.
Die Aufgabe , durch die vorgeschlagene Vorrichtung gelöst werden soll , um die Funktionalität von Wärme und Kälte und Wasserversorgungssysteme zu erweitern, nämlich: eine Einheit von Wärme für das Fernwärmenetz und kalt und auf dem durchschnittlichen Temperaturniveau für die Klimaanlage auf einem niedrigen Temperaturniveau für kalte Versorgungssysteme zu erhalten.
Das technische Problem wird durch die Tatsache gelöst , dass die bekannten Wärmeübertrager, mit einer Zirkulationsschleife Arbeitsfluid, die in Reihe einen Kompressor verbunden ist , einen Kondensator, einen Regenerativ - Wärmetauscher, der Kondensator Auslaß für das erwärmte Medium mit der Leitung des ersten Benutzers und der Leitung des zweiten Benutzers verbunden ist , der erste Verdampfer nach der Erfindung umfasst ferner eine zweite einen Verdampfer, der Ejektor, die dritte Verbraucherleitung und einen Separator, wobei der Eingang des Ejektors durch das aktive Medium mit dem Ausgang des Regenerativ-Wärmetauschers angeschlossen ist, wird der Auswerfer Auslaß mit dem Eingang des ersten Verdampfers durch ein Expansionsventil mit dem Einlass des zweiten Verdampfers verbunden ist, der Eingang des Ejektors auf der passiven Medium ist mit dem Auslass des zweiten Verdampfers verbunden ist, Ausgang des ersten Verdampfers mit der zweiten Leitung des Verbrauchers verbunden ist, der Ausgang des zweiten Verdampfers durch den Separator zu der dritten Zeile des Verbrauchers verbunden sind.
Eine solche Anordnung kann der Wärmeübertrager, die Energieeffizienz der Wärmepumpe zu verbessern und die Nicht-Äquivalenz der Arbeitsfluid und die erwärmte Umwelt zu reduzieren durch die Trennung der Wärmeübertrager das Arbeitsfluid Kondensatstrom und den Unterschied in der Arbeitsfluiddruck in den Verdampfer, die die Fähigkeit der Wärmeübertrager an drei Kunden zu verbinden, bietet - zwei kalte und eine Hitze. Die Anwesenheit des Separators in der dritten Zeile ermöglicht es dem Verbraucher Frischwasser zu bekommen.

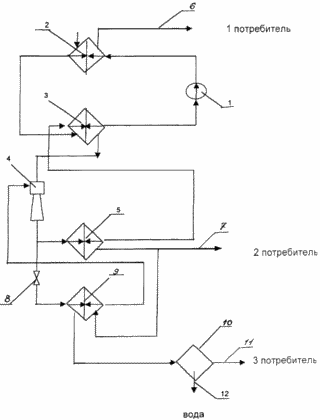

Die Zeichnung zeigt ein Diagramm der Drei-Punkte-Wärmeübertrager.
 | Drei-Säulen-Wärmeübertrager enthält einen Zirkulationskreislauf der Arbeitsflüssigkeit, die von in Reihe besteht, verbunden, um einen Kompressor 1, einen Kondensator 2, einen Regenerativ-Wärmeaustauscher 3, dessen Ausgang durch den Ejektor 4 mit dem ersten Verdampfer Kondensator 5 verbunden ist Exit 2 auf dem Heizmedium Leitung ist mit dem ersten Verbraucher 6, die Wärmeverbraucher. Ausbeute des ersten Verdampfers 5 ist mit der zweiten Verbraucherleitung 7, die eine kalte Verbraucher ist. Aus dem Ejektor 4 über das Drosselventil 8 ist mit dem Eingang des zweiten Verdampfers 9 verbunden, dessen Ausgang durch einen Separator 10 verbunden mit einer Leitung 11 des dritten Benutzer, der Kälteverbraucher sein. Am Ausgang des Separators 10 weist eine Kondensatablaufleitung 12. |
Vorrichtung arbeitet wie folgt
Komprimiert in den Kompressor 1 Paare der Arbeitssubstanz in einem überhitzten Zustand in den Kondensator 2, der mit dem Rücklauf-Wärme Heizmedium durch den ersten Benutzer seine Kondensations 9 dann kondensierte Arbeitsmedium mit der Regenerativ-Wärmeaustauscher 3 eintritt, und dann - die Eingangs ein aktives Medium für den Ejektor 4. Als nächstes wird eine zwei~~POS=TRUNC des Arbeitsmediums wird in zwei Ströme aufgeteilt, von denen der erste in den ersten Verdampfer 5 fließt, und die zweite - durch das Drosselventil 8 in den zweiten Verdampfer 9. der Dampf von dem ersten Verdampfer 5 gelangt in den Regenerativ-Wärmetauscher 3, in welchem seine Erwärmung kommt von Wärme aus dem Arbeitsmittelstrom mittel~~POS=TRUNC in dem Verdampfer 5 zu entfernen, die 4. die zweite Strömung (Kondensationsarbeitsmaterial) in die Drosselklappe 8. die Drosselklappe 8 zum Ejektor geht getragen wird Drosselung der Strömung des Arbeitsmittels, wobei das Arbeitsmedium im nassen Zustand Dampf tritt in den zweiten Verdampfer 9, die durch die Wärme der minderwertigen Wärmequelle seinen koch~~POS=TRUNC ist, durch den Einlass 7 des zweiten Kälteverbraucher. Nachdem der zweite Verdampfer 9 trockenen gesättigten Dampf des Arbeitsmediums mit dem Eingang des passiven Medium des Ejektors zugeführt wird, 4. Der gekühlte Strom des Separators aus der Luft extrahiert 8. Zur gleichen Zeit Feuchtigkeitskondensat tritt durch die Leitung 12 entfernt wird.
Die Verwendung der vorgeschlagenen technischen Lösungen werden nicht nur drei verschiedene Temperaturen fließen, erhalten aber zusätzlich frisches Wasser.
FORDERUNGEN
Drei-Säulen-Wärmeübertrager, umfassend Umwälzkreislauf Arbeitsfluid, die seriell mit einem Kompressor verbunden ist, einen Kondensator, einen Regenerativ-Wärmetauscher, der Kondensator Auslaß für das erwärmte Medium mit der Leitung des ersten Benutzers verbunden ist, und die Linie von dem zweiten Benutzer, wobei der erste Verdampfer, dadurch gekennzeichnet, daß sie ferner einen zweiten Verdampfer Auswerfer dritte Verbraucherleitung und einen Separator, wobei der Auswerfer Eingabe durch das aktive Medium mit dem Ausgang des Regenerativ-Wärmetauschers angeschlossen ist, der Auswerfer Auslaß mit dem Eingang des ersten Verdampfers durch ein Expansionsventil mit dem Einlass des zweiten Verdampfers verbunden ist, wird der Eingang des Ejektors auf der passiven Medium mit dem Auslass des zweiten Verdampfers verbunden ist, einen ersten Auslaß der Verdampfer mit der zweiten Leitung des Verbrauchers verbunden ist, der Ausgang des zweiten Verdampfers durch den Separator zu der dritten Zeile des Verbrauchers verbunden sind.
