Erfindung
Russische Föderation Patent RU2286002
Piezomotor
Name des Bewerbers: Staatliche Bildungseinrichtung der höheren Berufsbildung "Voronezh State Forestry Academy" (RU)
Name des Erfinders: Meremyanin Yuri Ivanovich (RU); Bushuyev Vladimir V. (RU); Bushueva Ljudmila (RU); Volodkina Olga (RU)
Der Name des Patentinhabers: Staatliche Bildungseinrichtung der höheren Berufsbildung "Voronezh State Forestry Academy" (RU)
Korrespondenzanschrift: 394613, Voronezh, st. Timiryazeva 8, Voronezh State Academy of Forestry Technik, Patentabteilung
Startdatum des Patents: 2005.04.22
Der Motor ist für den Einsatz in elektrischen Geräten ausgelegt wie Recordern und Bandantriebsmechanismen von magnetischen Medien. Der Motor enthält einen piezoelektrischen Bimorph in Form von Platten und dem beweglichen Teil in Form einer Sperrklinke; Platten radial angeordnet sind, die einen Enden der Platten auf der Basis der freien Enden der Platten abgedeckt sind Pasika befestigt sind, so dass sie mit der Ratsche, der Sperrklinkenmechanismus Dreh verbindet, ist zu der Ebene der Achse Anordnung der Platten senkrecht ist. Die Erfindung sorgt für eine erhöhte Effizienz durch das Drehmoment erhöht wird .
BESCHREIBUNG DER ERFINDUNG
Die Erfindung bezieht sich auf Elektrotechnik und kann in Vorrichtungen und Bandrecordern Antriebsmechanismen von magnetischen Medien verwendet werden.
Die am nächsten an der Erfindung ist eine piezoelektrische Synchronmotor mit einem piezoelektrischen Bimorph in Form von Platten umfasst , und die Bewegungseinheit (SU 430.459 A, cl. H 01 L 41/08, publ. 1974.05.30).
Der Nachteil dieses Motors ist ein geringes Drehmoment vom Motor zur Verfügung gestellt.
Gegenstand der Erfindung - eine Erhöhung des Motordrehmoments.
Diese Aufgabe wird durch die Tatsache erreicht wird , dass der piezoelektrische Motor piezoelektrische Elemente in Form von bimorphen Platten und dem beweglichen Teil, ist die letztere Ausführung als Ratsche und bimorphen Platten an einem Ende auf dem Boden befestigt ist und radial in einer Ebene, die freien Enden der bimorphen Platten angeordnet abgedeckt Pasika und verbindet sie mit der Ratsche, der Sperrdrehplatten zur Ebene senkrecht zur Achse.

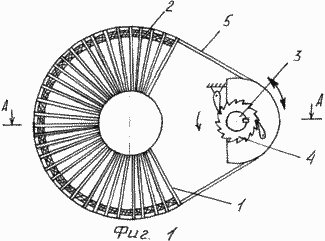

 1 zeigt schematisch einen piezoelektrischen Motor |  2 - seinem Abschnitt entlang der A-A |
Der Motor umfasst eine bimorphe 1, geklebte Gummi 2, die Ausgangswelle 3, die Sperrklinke 4, 5 Pasik.
MOTOR RUNNING WIE FOLGT
Wenn eine Wechselspannung an die bimorphen 1 letzten Biegung und bewegliche Anwendung Enden oszillieren mit der Frequenz der angelegten Spannung. Pasik Abdecken der beweglichen Enden, und beginnt zu oszillierenden Bewegungen, die Klinkenmechanismus übertragen werden, die die Schwingungsbewegung in eine Drehbewegung der Abtriebswelle umwandelt 3.
Um das Motordrehmoment Vielzahl von bimorphen erhöhen elektrisch parallel geschaltet sind, radial montiert und Pasika bedeckt, eine Rolle zu bilden. Bewegung durch Pasik übertragen auf die Ratsche.
Als Ergebnis stapeln das Biegemoment jeder Platte miteinander und erhebliche größte Drehmoment erhalten.
Im Vergleich zu den bekannten piezoelektrischen Motoren in der beanspruchten Vorrichtung der oben Lebensdauer wegen des Fehlens von verschleißfesten Auskleidungen, da das Drehmoment durch die Gummi Pasik übertragen wird. Lebensdauer Pasika Silikonkautschuk ist stabil und sehr lang. Darüber hinaus bestehenden piezoelektrischen Motoren mit mehr Drehmoment ist für seine Verwendung von speziellen Leistungswandler Gleichspannung in der Ultraschallfrequenz (V.V.Lavrinenko, I.A.Kartashov, BCVishnevsky erforderlich. "Piezo - Motoren" , Moskau. "Energie." 1980 , s.32-33, 83-89).
Für die beschriebene piezoelektrische Motor kann mit einer gemeinsamen Netzfrequenz von 50 Hz betrieben werden.
FORDERUNGEN
Ein piezoelektrischer Motor ein piezoelektrisches Element als eine bimorphe Platte und einem mobilen Knoten umfasst, wobei die Mobileinheit als ein Ratschenmechanismus gebildet wird, und bimorphen Platten an einem Ende auf dem Boden befestigt sind und sich radial in einer Ebene, die freien Enden der bimorphen Platten bedeckt Pasika sie verbindet angeordnet Ratsche, wobei die Sperrplatte Rotationsebene senkrecht zur Achse Anordnung.
