Solarwarmwasserbereiter (Kollektor) - ein unverzichtbares Werkzeug im Haushalt. Der Kollektor von der richtigen Größe und Design ist in der Lage heißes Wasser, eine Familie von mehreren Personen zur Verfügung zu stellen, während Hunderte Sparend - Tausende von Rubel auf Elektrizität und andere Energiequellen ausgegeben.

Wenn Ihr Ferienhaus über keine Elektrizität und Gas, Heizung und Wasser ist eine Schwierigkeit, schlage ich eine Solaranlage für Dusche und Abwasch von Materialien zu machen, die oft in einer Deponie zu finden sind.

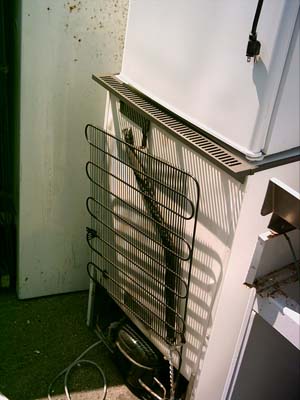

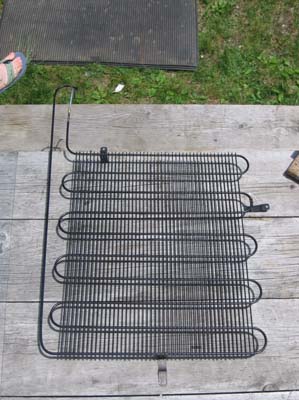

Zunächst müssen wir die defekte Kühlschrank zu finden, nämlich portebuetsya seine Spule, die an der Rückwand befestigt ist.

Sobald die Spule abgebaut wird, muss er mit fließendem Wasser, um loszuwerden, das alte Freon gespült werden.

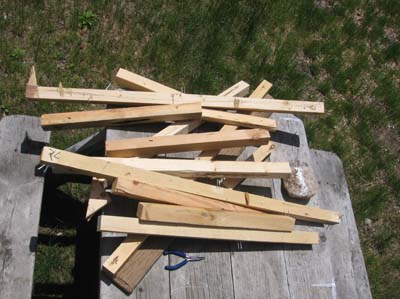

Stored-Racks, die wir in der Zukunft für die Herstellung des Rahmens benötigt.

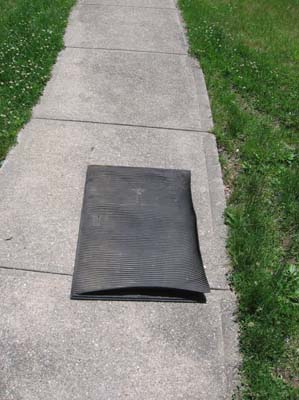

Sie fanden einen alten Gummimatte, die oft unter der Tür zu Grunde liegen.

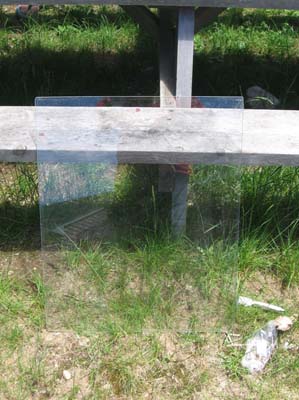

Glas, so müssen nicht kaufen. Es kann aus den alten Fenstern entfernt werden, die in der Regel in den Müll geworfen werden, den Ersatz von Kunststoff-Fenstern.

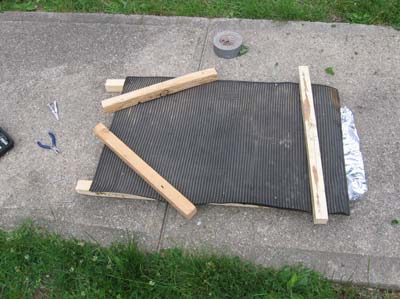

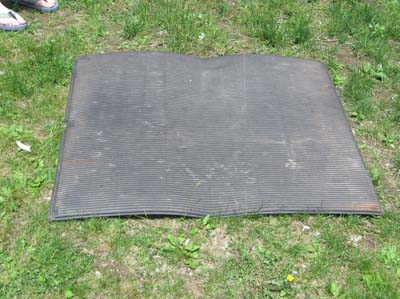

Da unsere Gummimatte zu groß erwiesen, wurde beschlossen, es in der Größe des künftigen Rahmens zu trimmen.

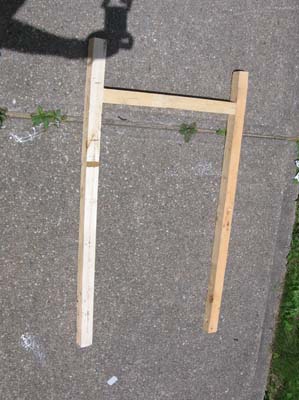

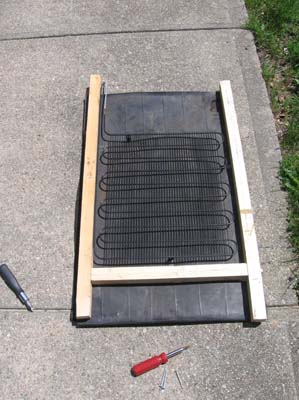

Von Schienen bringen den Rahmen, so dass die Spule zwischen den Schienen frei gelegt.

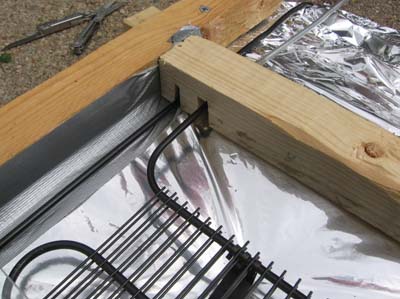

Versuchen Sie, auf die Spule, und eine Gummimatte auf den Rahmen. Wir stellen fest, das Anbringen der unteren Rahmenschienen und schneidet den Ort, um die Rohre zu betreten.

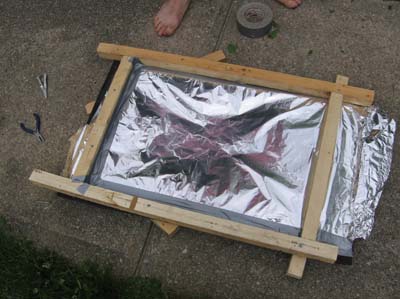

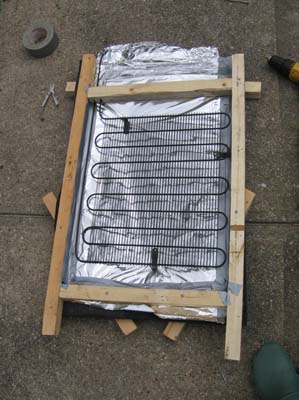

Installieren Sie die untere Schiene Rahmen rastilayutsya Folie zwischen der Gummimatte und Rahmen.

Auf der Rückseite des Rahmens füllt die Zahnstange, um die Struktur zu versteifen.

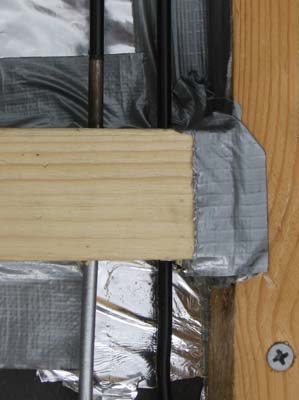

Scotch alle Lücken zwischen dem Rahmen und der Folie sorgfältig Dimensionierung. Dies ist notwendig, um besser auf die Außenluft kühlt nicht das Reservoir ein.

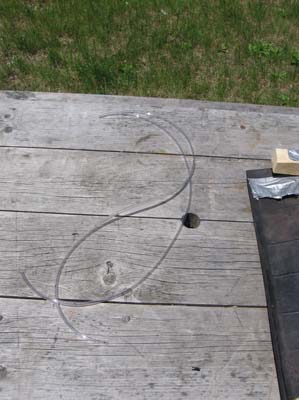

Zur Versorgung von Wasser an die Spule wurde PVC-Rohr gekauft.

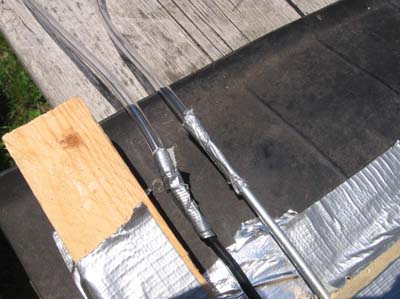

Vergussmassen Rohre und Spulen, Kugel mit Klebeband befestigt.

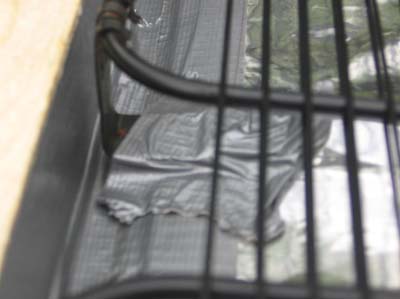

Zum Anbringen der Spulenklemmen verwendet, die aus dem Kühlschrank entnommen wurden. Befestigungsschellen, wie das gleiche ist mit Klebeband versehen. Aber für Zuverlässigkeit Ich empfehle befestigen.

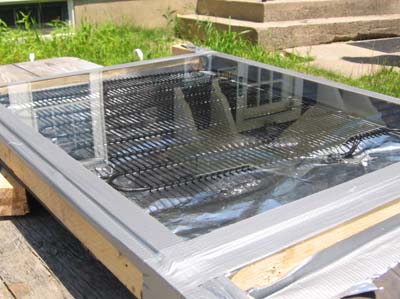

Wir decken unsere Design und Dimensionierung auf dem Glasband Perimeter.

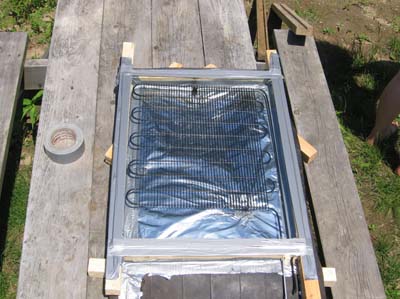

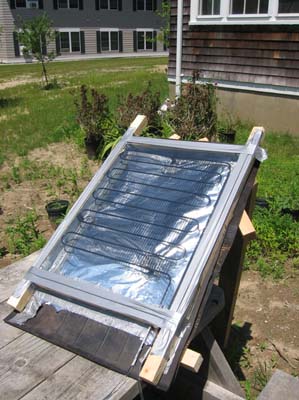

Selbst gemachte Solarkollektor bereit. Für den besten Wärmestrahlen der Sonne sollte in einem rechten Winkel zur Oberfläche des Kollektors fällt. Deshalb beendet montieren Strukturelemente zu unterstützen.

Um das Glas von der Hitze nicht nach unten gehen ist es notwendig, ein paar Schrauben zu schrauben, die als Anschläge dienen.

Jetzt müssen wir für die Speicherung von heißem Wasser einen Tank befestigen.

Circulation erfolgt nur durch natürliche Konvektion. Beim Erhitzen des Wassers in den Vorratsbehälter ausdehnt, wird es weniger dicht und steigt um den Verteiler und durch die Leitung in den oberen Teil des Vorratsbehälters. Als ein Ergebnis von kühlerem Wasser wird verdrängt und fließt am Boden des Behälters auf einem anderen Rohr mit dem Boden des Vorratsbehälters. Dieses Wasser wird wiederum erhitzt und steigt in den Tank.

1 - heißes Wasser; 2 - Überdruckventil; 3 - Einleitung von heißem Wasser; 4 - Absperrventil; 5 - Nachspeiseventil; 6 - kaltes Wasser; 7 - kaltes Wasser; 8 - Ablassventil.

Während die Sonne scheint, wird das Wasser ständig durch die Schleife zirkuliert wird, umso mehr erhitzt. Weil der Tank oberhalb des Kollektors erhöht wird, wird die Wirkung der Umwälzbewegung resultierende Nachtkühlung des Kühlmittels in dem Reservoir auf Null reduziert, da ein kaltes Wasser im unteren Punkt des Systems akkumuliert (am Boden des Vorratsbehälters), während das heiße Wasser in dem Tank bleibt.

Ein einfaches Design eines Solarkollektors ist in der Lage, das Wasser an einem sonnigen Tag zu erwärmen und 70 Grad.
