Es ist auch möglich, alle anderen verfügbaren Materialien zu verwenden: ogrsteklo, Aluminium, Sperrholz oder Spanplatten. Alle Einzelteile sind Basis mit Schrauben befestigt (für eine größere Zuverlässigkeit ist weiterhin möglich, den Klebstoff aufzubringen).

Wagen und Schienen

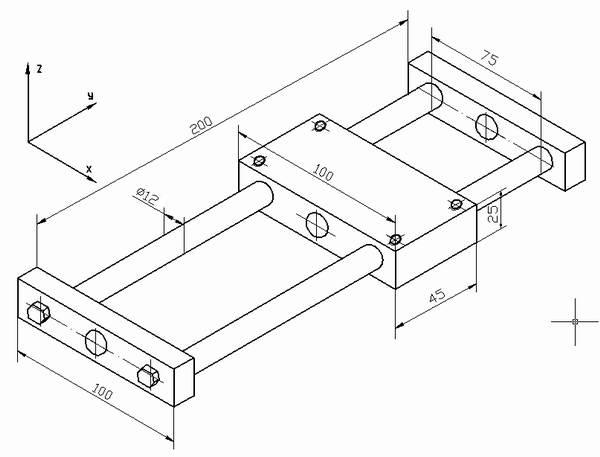

Als verwendete Stahlschienen, Boden (noch besser, und Temperament) Stäbe mit einem Durchmesser von 12 mm und einer Länge von 200 mm (90 mm auf der Z-Achse), zwei Stück pro Achse. Durch Bewegen des Führungswagens X, Y, Z. Die Wagen der PCB 25h100h45 hergestellt, in dem es drei Löcher, zwei für die Leitung und eine für die Nüsse. Führungen werden mit Schrauben M6 am Ende befestigt. Sätteln an X und Y auf dem Oberteil 4 weist eine Gewindebohrung für die Befestigungstischanordnung und die Achse Z.

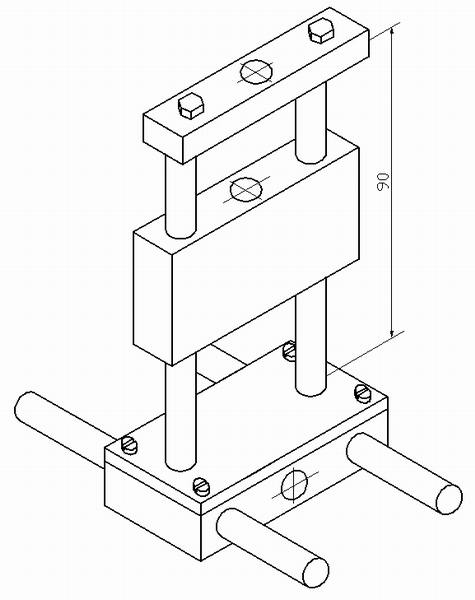

Caliper Z

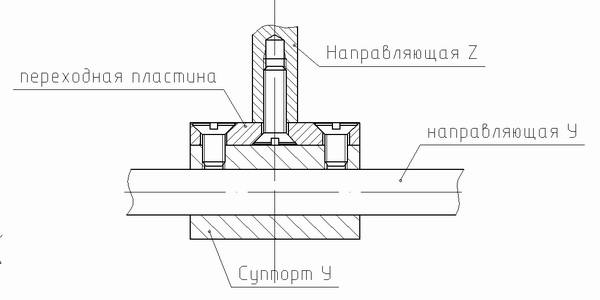

Guides Z-Achse auf einen Träger durch den Übergang X Stahlplatte (45h100h4).

Einbaumotoren und Spindeln

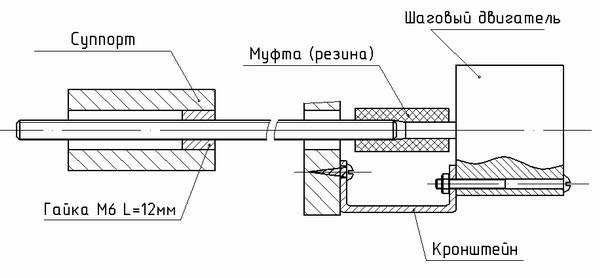

Schrittmotoren werden auf Konsolen montiert aus Stahlblech 2..3mm. Die Schraube ist an den Rotor eines Schrittmotors verbunden ist mit einer Gummihülse (Stück Gummischlauch). Die Verwendung von starren Verbindungswelle Schraube führte zu einem Verklemmen aufgrund von Herstellungsfehlern der Teile.
Die Mutter ist aus Bronze, gepresst und in den Bremssattel aufgeklebt.

Montage
CNC Maschinenanordnung wird in der folgenden Reihenfolge hergestellt:

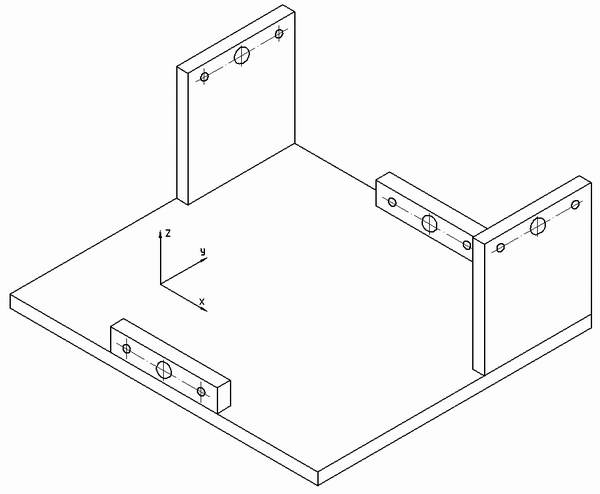

1) Stellen Sie in einer Tragschiene und befestigen Sie die Schienen an den Seitenwänden. Die Seiten auf der Grundlage der noch nicht bestimmt worden. Durch Bewegen der Schlitten auf der Führung machen einen reibungslosen Ablauf. Ziehen Sie die Schrauben an den Seiten (fix Führungen)
2) Knotenführungen + Sattel + Seitenwand mit Schrauben an der Basis befestigt ist.
3) sammeln und Z. Einheit mit Adapterplatte ist an dem Sattel befestigt ist H.
4) Stellen Sie die Schneckenwellen mit Kupplungen
5) verbinden, den Rotor des Schrittmotors und eine Schraubenkupplung und eine Klammer-Set mit Schrittmotoren. Bei der Montage der Steuer Glätte Drehspindeln.

Empfehlungen

- Nüsse größere Länge empfindlicher auf Ungenauigkeiten bei der Herstellung und Montage der Maschinenschrauben zu sein, um ein Verklemmen führt. Natürlich ist "Maschinenteile" bekannt, dass ein Paar von Schraubenmutter nur die ersten fünf Windungen. In diesem Fall 10 der Faden ausreichend Schritte. dh mit Gewindespindeln mit Muttern M6h1 Länge beträgt 10 mm.
- Für Nüsse anstelle von Eisen Bronze machen kann ebenfalls verwendet werden. Andere Materialien wie PCB, Teflon nicht raten.
- Schrauben im Baumarkt (Bolzenlänge 1m) und geschnitten, um die erforderliche Größe gekauft. Genauigkeit akzeptabel.

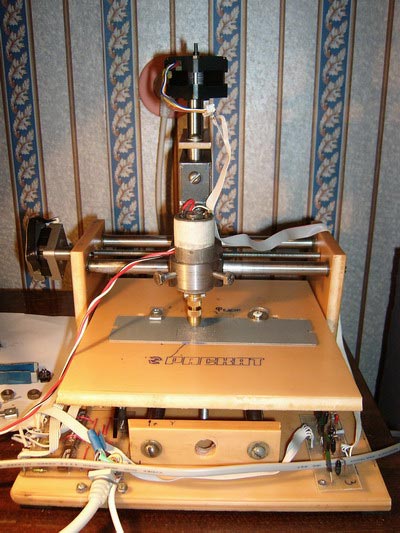

Arbeit mit Hilfe eines selbstgebauten CNC Maschine durchgeführt

Elektronik (Controller)

Elektriker kann in drei Teile unterteilt werden:

• Netzteil.
• Schrittmotorsteuerung

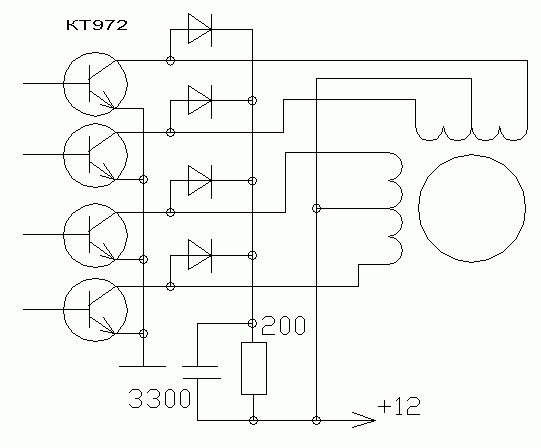

• Schrittmotortreiber

Netzteil:
12V 3A - die Schrittmotoren aus dem Laufwerk (5,25 ") und 5V 0.3A an die Macht, die Controller-Chips mit Strom zu versorgen. Wenn Sie Schrittmotoren auf der Druckernetzteil verwenden , müssen leistungsfähig sein. Die Rechnung ist einfach: 3 x zwei Motor angetrieben jeder Strom eine der Spulenwicklung (sagen 1A) ist 3h2h1 = = 6A.

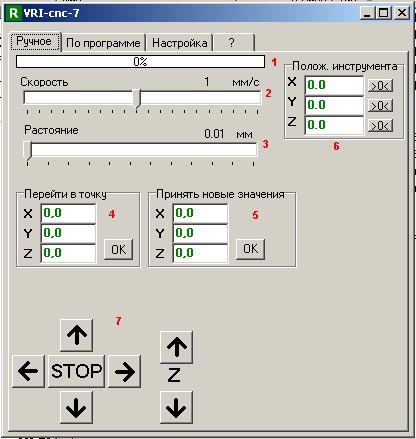

Controller:

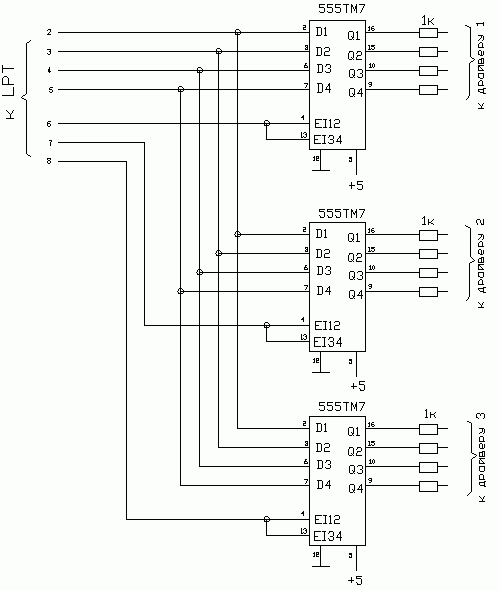

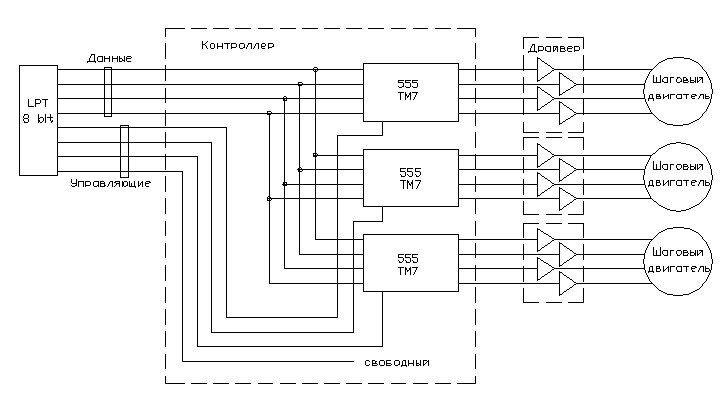

Schrittmotor - Controller - ICs montiert auf 555TM7 Series (3pc). Es erfordert keine Firmware. Schematische Darstellung der Steuerung:

Beschreibung und Zweck der LPT-Port-Anschluss-Pins. (Tabelle)

FAZIT.	Name	Richtung	Beschreibung
1	STROBE	Eingangs- und Ausgangs	PC wird nach Abschluss jeder Datenübertragung eingestellt
2..9	DO-D7	Abschluss	Abschluss
10	ASA	Eintrag	auf "0" gesetzt ist ein externes Gerät Bytes bei Empfang
11	BUSY	Eintrag	Gerät zeigt an, dass es verwendet wird, indem Sie diese Zeile auf "1"
12	Kein Papier	Eintrag	für Drucker
13	wählen	Eintrag	Gerät zeigt an, dass es durch das Setzen Sie diese Zeile bereit ist, auf "1"
14	Autofeed
15	Fehler	Eintrag	Es zeigt einen Fehler an
16	initialisieren	Eingangs- und Ausgangs
17	Wählen Sie In	Eingangs- und Ausgangs
18..25	Boden	GND	gemeinsamen Draht
