Wie man einen Tesla-Transformator machen.

Selbst gemachte Tesla - Transformator

Die einfachste Tesla-Transformator besteht aus zwei Spulen ohne einen gemeinsamen Kern. Die Primärwicklung hat eine Nummer (3-10) der Windungen dicken Draht. Sekundär (Hochspannung) mit viel mehr Windungen etwa 1000. Tesla Transformatoren haben ein Übersetzungsverhältnis 10-50-mal höher ist als das Verhältnis der Anzahl der Sekundärwindungen auf die Anzahl der Windungen der Primär ist. Tesla-Transformator Ausgangsspannung kann mehrere Millionen Volt erreichen. Diese Spannung ist eine Resonanzfrequenz der Lage beeindruckende elektrischen Entladungen in der Luft zu schaffen, die eine Länge von mehreren Metern haben kann. Das Ergebnis eines der Experimente mit dem Transformator wurde ein geblasenen Stromerzeuger in Colorado Springs, angelegten Strom für die Primärwicklung. Nikola Tesla-Generator repariert und setzte das Experiment durch, bei dem es möglich Schaffung einer stehenden elektromagnetischen Welle bewährt hat. Also das Schwierigste, was in dem Transformator Tesla - eine Versorgungsschaltung für Primärwicklung des Transformators.

Machen Sie eine Tesla-Spule sehr einfach ist, aber ihr dies zu tun, schämte sich nicht zu zeigen, doch es ist sehr teuer und zeitaufwendig.

Nehmen Sie eine Quelle hoher Spannung (1,5 kV MIN und in der Regel daran gewöhnen jetzt Volt nicht vorhanden ist, gibt es nur kV und 1,5 kV so wenig wie 1,5 V im normalen Leben) ist besser, nicht weniger als 5 kV zu nehmen, es zu jedem Kondensator verbindet auf die richtige Spannung (wenn der Behälter zu groß ist, wird es mehr und eine Diodenbrücke müssen, aber zuerst ist besser mit kleinen Behältern zu experimentieren), dann durch die Funkenstrecke (zwei Drähte gewickelten Klebeband, so dass ihre entblößte Enden in die gleiche Richtung, um den Draht Drahtbiegen stellen Sie die Lücke, konfiguriert mit einer Spannung, die etwas höher als die Quellenspannung auf Probe (Strom ist eine Variable, so dass die Spitzenspannung über der Nenn ist), schließen Sie den Fall an die Primärspule (für unsere Möglichkeiten besser ist 5-6 zu nehmen dreht). für Sekundärwicklung genug wird 150 Umdrehungen (kann auf einem herkömmlichen Kartonrohr gewickelt werden), und wenn du alles richtig gemacht hast, du ein bisschen näher an 1cm, wenn die Spulenanschlüsse und eine ziemlich bedeutende Krone, wenn ihre Scheidung. Ja, vergessen Sie nicht, einen unteren Anschluss der Sekundär dieser gut geerdeten Wicklung.

Für Tesla, der sich nicht schämt, mehr Notwendigkeit, Schweiß zu zeigen:
a) Die Eingangsspannung sollte mindestens 6 kV sein ansonsten iskrovik stabil funktionieren nicht (Einstellung wird ausgeschaltet sein).
b) Iskrovik müssen aus massiven Kupferstücke, wünschenswert, ihre starre Fixierung in Position.
c) auf der Eingangsleistung nicht geringer ist als 50 W, aber es ist besser, 100+.
g) die Primärwicklung und Kondensator bilden einen Schwingkreis muss in Resonanz mit der Sekundärwicklung eintritt. Die Sekundärwicklung kann eine Menge von mehreren Resonanzen haben (zB in unserem Schema bei 200, 400, 800 und 1200kGts mitschwingt, warum so - ich weiß nicht, aber dies wird experimentell auf die genaue Hardware überprüft), mit etwas stärker und etwas schwächer (die erste ist nicht unbedingt die strong), und sie sind abhängig von der Lage der Primärwicklung. Wie die Frequenz ohne Frequenzgenerator, um zu bestimmen wissen nicht, - haben die Methode der "gebildeten bet" zu verwenden, die primäre Zurückspulen Wicklung und der Kapazität des Kondensators zu verändern.
c) brauchen mehr eine relativ geringe Kapazität des Kondensators (dass es zu einer großen Spannung AC Ladung) oder eine Diodenbrücke Strom Berichtigung (an der Brücke mir irgendwie sicherer - kann jede Fähigkeit, eine Verbindung herzustellen, aber es muss einen Widerstand für ihre Entlassung nach dem Ausschalten entweder manuell Kurzschluss, und es ist sehr schmerzhaft Beats Strom).

g) Die Primärwicklung muss auch von den sekundären oder Streiks bei ihr isoliert werden. Die Sekundärwicklung muss auch eine gute Windungs ​​Isolierung haben, anders aus jeder Kratzer auf dem Lack wird die Krone halten, oder sogar die gesamte Spule leuchtet.

Lassen Sie uns darüber reden , wie eine Tesla - Spule mit ihren Händen zu machen, ähnlich dem an der Spitze gezeigt!

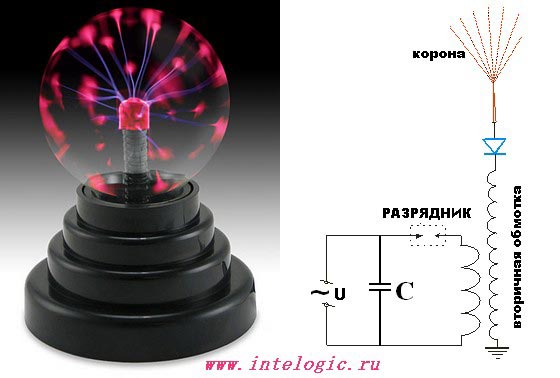

1. Das Schema der Tesla - Transformator

Wie Sie in diesem Schema sehen können, die minimalen Elemente, die unsere Aufgabe nicht erleichtern. Denn es Sie es nur, aber auch bis zu setzen zu sammeln nicht arbeiten müssen! Lassen Sie uns beginnen, um:

Mota: einen Transformator in der Mikrowelle ist. Es ist ein herkömmlicher Leistungstransformator mit nur einem Unterschied, der seine Kern in der Nähe der Sättigung läuft. Dies bedeutet, dass trotz der geringen Größe, eine Leistung von 1,5 kW besitzt. Es gibt jedoch Nachteile in diesem Modus. Dies ist ein großer Leerlaufstrom, etwa 2-4 A und hohe Temperaturen auch ohne Last, die Last über die Hitze, ich still bin. Durchschnittliche Ausgangsspannung von Mota - 2000-2200 Volt bei 500-850 mA Stromstärke.

Alle primären Zell Spule gewickelt unten, oben Weiterverkauf. Dies ist für eine gute Wicklungsisolierung erfolgen. Am Sekundärgehäuse, und manchmal in der primären Wundfaserwickel Magnetron, etwa 3,6 Volt. Und zwischen den Wicklungen können zwei Metallbrücken angesehen werden. Es - magnetische Shunts. Ihr Hauptzweck - einen Teil des Magnetflusses durch die Primär erzeugt zu schließen und begrenzen somit den magnetischen Fluss durch die Sekundär und dessen Ausgangsstrom auf einem bestimmten Niveau. Dies geschieht aufgrund der Tatsache, dass in Abwesenheit von Shunt Kurzschluss in dem sekundären Gehäuse (mit arc) Strom durch eine Primär wiederholt erhöht und ist nur durch seinen Widerstand, der bereits sehr klein ist. Somit sind die Shunts nicht geben Trance schnell überhitzen, wenn die Last verbunden ist. Obwohl die ILO und beheizt, aber nicht krankhaft in den Ofen über einen Ventilator um ihn zu kühlen, und er hat sdyhaet nicht. Wenn die Shunts entfernt, da die Kapazität trance erhöht, aber eine Überhitzung ist viel schneller. Shunts haben Spule importiert der Regel gut mit Epoxy bedeckt und sie sind nicht so leicht zu entfernen. Jedoch machen es alle gleich sind, ist es wünschenswert, drawdown unter Last zu verringern. Ich kann die ILO Schubs, um beraten zu Heizöl reduzieren.

ACHTUNG !!! ILO GEFÄHRLICH !!! Spannung an der Sekundärwicklung DEAD !!! Sie vorsichtig, wenn mit ihnen zu arbeiten !!!

Spannung, obwohl klein im Vergleich mit strochnikom, aber die Stärke des Stroms, hundert Mal mehr als die sichere Grenze von 10 mA wird Ihre Chancen am Leben zu bleiben ist fast gleich Null machen.

Ich kann einige Leute enttäuschen sagen, dass die ILO, obwohl die ideale Stromversorgung für Tesla-Spulen (kompakt, leistungsstark, nicht sdyhaet von HF als NST), aber der Preis reicht von 600 bis 1500 Rubel und darüber. Außerdem, selbst wenn Sie diese Art von Geld haben, haben Sie recht laufen auf dem Radiomarkt und den Geschäften in seiner Suche. Persönlich fand ich nicht importieren Mota ist nicht neu, nicht aus zweiter Hand. Aber ich fand die ILO von der Sowjet Mikrowelle "Electronics". Es hat eine viel größere als die Importe, und funktioniert wie ein normaler Trance. Es wird TV 11-3-220-50 genannt. Seine beispielhafte Parameter: Leistung 1,5 kW, die Ausgangsspannung von ~ 2200 V, 800 mA Stromstärke. Decent Optionen. Und darauf, zusätzlich zu dem primären, dem sekundären und Filament Winding gibt es mehr bei 12, nur für Lüfterleistung Tesla iskrovik.

Durch die Nutzung unserer Tesla solche Mota:

Und mehr:

Capa: Dazu gehören Hochspannungs - Keramik - Kondensatoren (Serie K15U1, K15U2, THC, CTC, K15-11, K15-14-für Hochfrequenz - Systeme!) Das Schwierigste , was - ist sie zu finden. Einführung in identikit ))

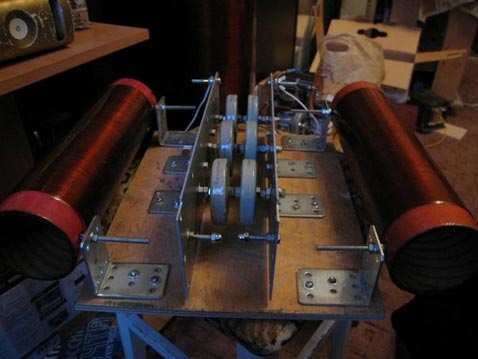

Filter nach HF: zwei Spulen, die jeweils die Funktion , der Hochfrequenzspannungsfilter. In jeder der 140 Windungen aus Kupferdraht lackiert 0,5 mm im Durchmesser.

Sehr gut in dieser Figur zu unterscheiden:

Und mehr:

Iskrovik: Iskrovik müssen für die Stromversorgung und Feld Schwingungen in der Schaltung umgeschaltet wird . Wenn die Regelung nicht iskrovika ist, wird die Macht sein, und es gibt kein Zögern. Und die Stromversorgung beginnt durch die Primär abzusaugen - und es ist ein Kurzschluss! Während iskrovik nicht geschlossen - Mundschutz geladen. Einmal geschlossen - Schwingungen beginnen. Deshalb setzen Ballast in Form einer Drossel - wenn iskrovik geschlossener Drosselklappe Leckstrom von der Stromversorgung verhindert selbst geladen ist, und dann, wenn der Spalt öffnet, lädt den Kondensator mit verdoppelter Wut. Ja, wenn die Buchse 200 kHz war Ableiter wäre natürlich nicht benötigt werden.

und mehr:

Schließlich die Windung und bis zum Tesla - Transformator: besteht Primärwicklung 7-9 Windungen eines sehr großen Querschnitt, jedoch geeigneten Sanitärkupferrohr. Die Sekundärwicklung 400 bis 800 Umdrehungen umfasst, dann müssen Sie anpassen. Auf der Primärwicklung Energie zugeführt wird. In der Sekundär einen Schluss sicher geerdet ist, wird der zweite auf den Torus (Blitz Emitter) angebracht ist. Torr kann aus einem Belüftungs Faltenbalg erfolgen.

Und mehr:

Ein kurzes Video über eine hausgemachte Tesla-Spule =)

Es ist nicht verwunderlich, aber es hat eine bemerkenswerte Gerät noch keine praktische Anwendung hat. Einige bieten Fahrten, Leuchten und andere Tricks. Eine Kurbel überhaupt geschafft, einen Weihnachtsbaum zu erstellen. Die Farben, die er stellte sich heraus, durch verschiedene Substanzen an den Emitter angelegt wird. Zum Beispiel, wenn Sie irgendeine Art von einer Lösung von Borsäure setzen, wird es eine grüne Krone sein. Wenn Mangan, so etwas wie ein helles blau, wenn Lithium ist purpurrot. So Tesla-Spule in den Händen des modernen Menschen entwickelte sich zu einem Spielzeug und nichts mehr.
