Hausgemachte Windgenerator von einem Fahrrad-Rad.

Autor: Ted Baehr.

Ted Baehr - Erfinder einer ganzen Reihe von kleinen Windgeneratoren, für den Einsatz in Entwicklungsländern. Diese Windkraftanlagen werden durch Einfachheit und viel Kraft aus. Aluminium Windradblätter sind aus weichem Aluminiumstreifen hergestellt, die häufig bei der Herstellung von Unterdecken verwendet werden. Zur Erhöhung der Steifigkeit sind zwei 40 cm. Die Schnitte werden zusammengehalten durch Nieten, um ein einzelnes Blatt zu erhalten. Die Klingen sind wiederum an den Speichen eines Fahrradrades befestigt. Die resultierende Struktur in den Bildern zu sehen ist.

Der Generator, der als Permanentmagnet-Motor und den Antriebsriemen verwendet wird, UV-beständig, in jedem Lebensmittelgeschäft verkauft. Ausgangsstrom bis zu 2 Ampere bei einer Geschwindigkeit von 20 km / h (18-20 Volt) ausreichen werden, um den Preiswettbewerb von Energie aus Sonnenkollektoren abgeleitet machen (natürlich mit dem Wind zur Verfügung). Die Gesamtkosten eines selbst gemachten Windturbine war für den Autor von mindestens $ 80, und trotz der Tatsache, dass fast alle Teile neu gekauft wurden. Die teuerste der Komponenten waren ein Konstantstromgenerator (ca. 30 $) und UV-stabilisiert Antriebsriemen (ca. $ 3-5 pro 30 cm.), Die vor allem in der Landwirtschaft verwendet wird Förderer zu fahren.

Turbine ist mit Schwanz ausgestattet (siehe. Bild). Der Strahl Schwanz aus PVC-Kunststoff-Rohr. Es ist wichtig, dass bei der Gestaltung des Hinterrades nur Fahrrad Durchmesser von 24 verwendet wird - 27 Zoll. Das Rad wird an der Endkappe Kunststoffrohre befestigt, in dem ein Loch in der Mitte gebohrt.

Als Generator verwendet, um den Gleichstrommotor mit einer Betriebsspannung von 24 V, die in älteren Modellen von Computern Plattenlaufwerk verwendet wurden. Diese Motoren können in den Basaren von alten Computerausrüstung zu finden oder sogar in einigen Online-Shops. Der folgende Link führt zu Stanitschka mit detaillierteren Informationen zu den Motoren: http://www.otherpower.com/otherpower_experiments_tapedrivemotors.html

Der Generator ist mit einem normalen Bereich der Windmühle befestigt. Sollte ein stabiles Regal zu bekommen. Motor mit Regal mit Klammern fixiert. Der Pol, an dem eine Windmühle montiert sind, ist sowohl eine Nut für die Verdrahtung. Auf der Spitze eines Metallstange, auf dem eine Windmühle montiert, verschraubt kleines Stück PVC-Rohr, die in Kontakt mit dem Kunststoff-Windmühle Körper ist, das heißt, Es stellt sich Lager - Kunststoff auf Kunststoff.

Gewicht Schwanz Windgenerator ist aus dieser Berechnung gewählt, dass sie die gesamte Struktur ausgeglichen. Designer Windmühle, Ted Baehr, die richtige Menge an ein paar Cent mit der gesamten Struktur zu balancieren. Und was sind sie fit?

Testen

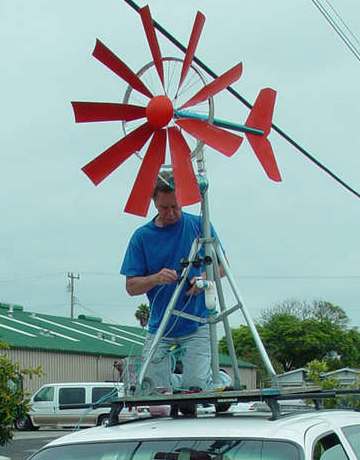

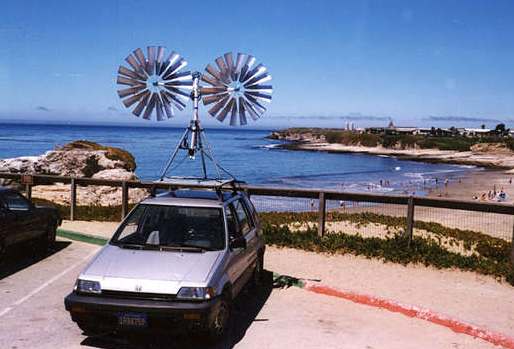

Als Testplattform mit dem Auto-viniven Windstar Dias auf die für die Boot-Befestigung und die Plattform eingestellt. Als Stativ die Windmühle zur Fixierung wurde für die Installation eines Satzes von einer TV-Antenne auf dem Dach des Gebäudes verwendet. Windgeschwindigkeit, Spannung und Stromstärke wurden auf einer Digitalkamera gefilmt und aufgezeichnet. Das daraus resultierende Video, leider hat der Autor nicht für die Öffentlichkeit geschrieben.
(Die Inschrift auf dem Foto unten :. 2A, 16V, 32W bei 20 km / h Ed.)

Befestigung von Schaufeln

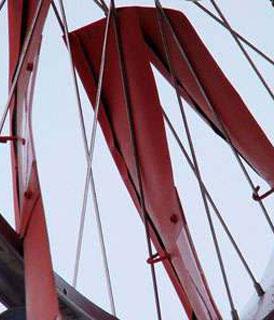

Hausgemachte Windturbinenschaufeln an einem Fahrrad Rad befestigt um rund ein Aluminium-Speichen Falten und Eingriffsstifte sind um die anderen Speichen gebogen. Der Haken oder gebogenen Stift wird in die Bohrung auf der Klinge Windmühle eingeführt.

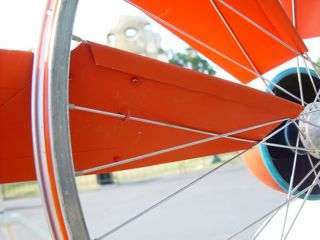

Einzelheiten der Installation von Windturbinenschaufeln

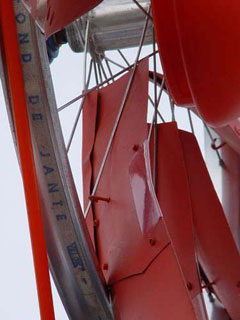

Im Bild im Detail gezeigt, wie die Windturbinenschaufel montiert ist. Die Klinge wird von Hand um die Nadeln gebogen. Sie können mit einem Durchmesser von 3 mm, die Länge eines Metallstabes verwenden. Aluminiumblattmaterial, das den Autor verwendet, etwas dicker auf, was oft in den Läden zu finden. Im Falle einer dünnen Aluminium zu verwenden, schlägt der Autor die beiden Blätter miteinander zu verbinden (unter Verwendung von Nieten oder doppelseitiges Klebeband), um die Klinge von ausreichender Dicke und Steifigkeit zu erhalten. Selbst gemachte vertyaka Blätter können auch aus Holz (3 mm. Sperrholz, Furnier) oder Kunststoff hergestellt sein.

Der Antriebsriemen des Generators

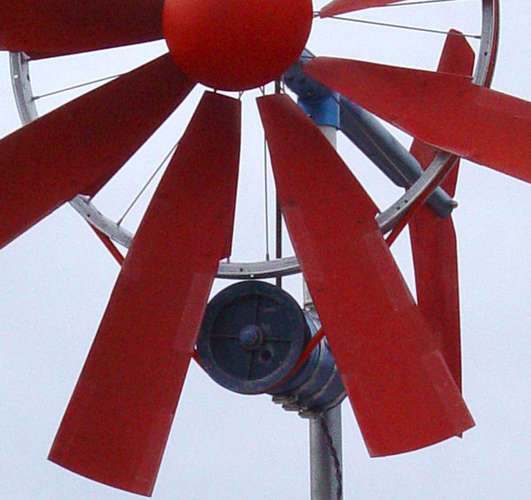

Auf dem Foto sehen Sie mehr Details zur Festsetzung der Windmühle Generator, Riemenscheibe und der Antriebsriemen selbst zu sehen.

Es gibt viele Sorten von hausgemachten Windkraftanlagen. Hier ist die erfolgreichste Design in Bezug auf die Ausgangsleistung. Es hat zwei Räder und zwei Generatoren verwendet werden. Und im allgemeinen, freien Lauf lassen Sie Ihrer Fantasie.

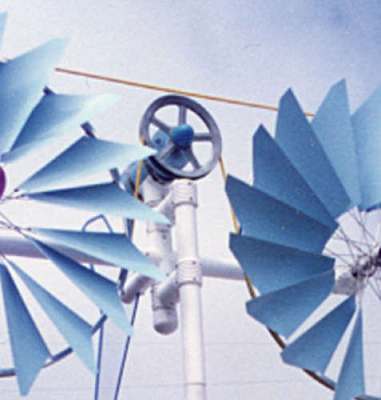

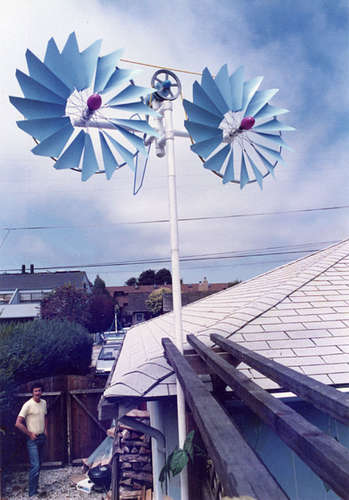

Hier wird eine Ausführungsform des selbst gemachten vertyaka mit einem Generator. Kunststoff horizontalen Balken die beiden Rotorwindturbine verbindet, sollte ein Metallrohr verstärkt werden. Eine gute Balance der gesamten Struktur wird durch Platzieren eines Windmühlengenerator so nahe wie möglich an der Mitte der Drehachse erreicht. Sie benötigen mehr Energie ...? In velokoles oder öffnen Sie einfach einen Mini-Bauernhof mit hausgemachten Windgeneratoren.

5-Seiten-Beschlag unterstützt einen horizontalen Balken und einen Schwanz Windturbine. Der horizontale Strahl wird in einem Metallrohr verstärkt, die zusätzliche Steifigkeit verleiht. An der Spitze der gesamten Struktur ist dreiseitige Beschlag so geschnitten, dass es ein Regal für die Montage des Generators bildet, gezogen, auf die sie klemmt.

Beobachten Sie, wie die gleiche zum Thema:
Windturbine mit seinen Händen.
Hausgemachte Windturbine mit Schaufeln aus Aluminiumrohr mit einem hausgemachten Generator gemacht
Windturbine 1.6m Händen.
