Radiostation auf drei Transistoren.

FUNKSTATION   EIN   DREI   Transistoren.

N. Marushkevich , Minsk

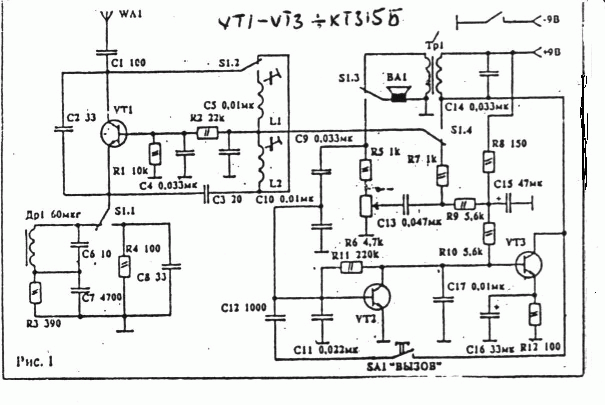

Der Radiosender ist für die bidirektionale Kommunikation im Bereich von 27 MHz mit Amplitudenmodulation ausgelegt. Es wird nach dem Transceiver- Schema zusammengebaut. Die Kaskade am Transistor VT 1 dient sowohl als Empfänger als auch als Sender. Der Verstärker an den Transistoren VT 1 und VT 2 im Empfangsmodus verstärkt das vom Empfänger zugewiesene Signal und moduliert im Sendemodus den Träger .

Bei der Installation ist besonders auf die Position der Kondensatoren C10 und C11 zu achten. Sie werden verwendet, um Selbsterregung zu verhindern. Wenn immer noch eine Selbsterregung auftritt, müssen mehrere zusätzliche Kondensatoren mit derselben Kapazität angeschlossen werden.

Informationen zum Einrichten. Sie ist sehr einfach. Zuerst wird die Senderfrequenz unter Verwendung des Frequenzzählers eingestellt, und dann wird der Empfänger eines anderen Radiosenders eingestellt, um die Rauschunterdrückung und die höchste Signallautstärke zu maximieren. Die Spule L 1 stellt den Sender ein und die Spule L 2 stellt den Empfänger ein.

TECHNISCHE DATEN:

Versorgungsspannung -   9-12 V.

Der Kommunikationsbereich im offenen Bereich ist ungefähr 2 km .

Empfängerstromaufnahme - 15 mA,

Sender - 30 mA.

Teleskopantenne -   0,7- 1 m .

Gehäuseabmessungen -   140 x 75 x 30 mm.

Tr 1 - jeder kleine Ausgangstransformator.

1 - jeder geeignete Lautsprecher mit einem Wicklungswiderstand von 8-10 Ohm.

Dr 1 - DPM-0,6 oder hausgemacht: 75-80 Windungen PEV 0,1 auf einem MLT-Widerstand von 0,5 W - 500 kOhm.

Die restlichen Teile sind von beliebiger Art.

Die Spulen sind auf Rahmen mit Durchmesser gewickelt 8 mm und enthalten 10 Windungen Nähdraht 0,5.

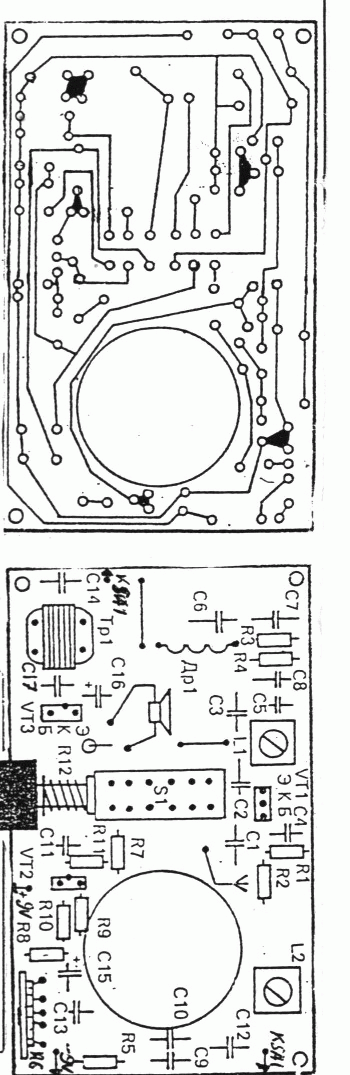

Leiterplatte -   in Abb. 2     ð
