In der Regel wird der Zähler für Anwohner in Form einer „Black Box“ dargestellt, über die die Verkabelung zur Wohnung führt. Diese „Kiste“ kann in gewisser Weise als ihm bekannt angesehen werden, wie viel Strom sie durchlaufen hat, wofür wir manchmal bezahlt werden. Ich denke, wenn Sie ein Metrologe sind (eine Person, die professionell mit verschiedenen Messinstrumenten beschäftigt ist), müssen Sie keine Zeit damit verbringen, diesen Artikel zu lesen. Sie wissen bereits alles, aber wenn Sie ein gewöhnlicher Mensch sind, lesen Sie ihn, können Sie etwas Neues lernen .

Wie oder was lässt diese Aluminiumscheibe in der Theke drehen? Vielleicht gibt es dort einen kleinen Motor, der Ihre verbrauchten Kilowatt antreibt? Könnte es sich einfach so von alleine drehen? Nun, lieber Leser, ich informiere Sie bitter, dass wir kurz in den Dschungel der Physik und Elektrizität eintauchen müssen.

Das Funktionsprinzip des Zählers

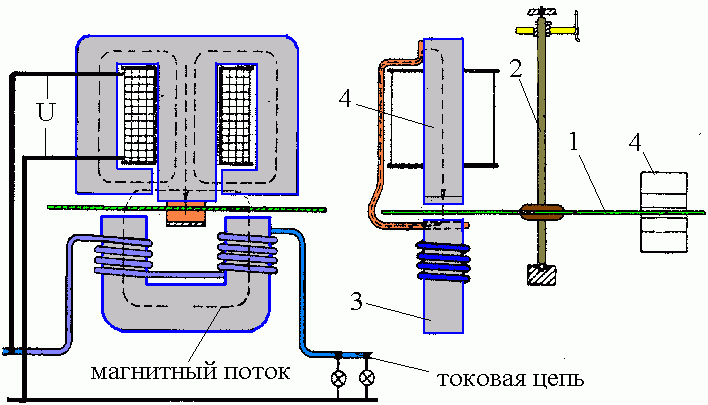

Schauen wir uns die Zeichnung an. Der bewegliche Teil des Zählers besteht aus einer Aluminiumscheibe 1, die auf der Achse 2 montiert ist. Um die Schwingungen des beweglichen Teils zu beruhigen, wird ein Permanentmagnet 4 verwendet. Das Drehmoment der Scheibe wird von den Elektromagneten 3 und 4 erzeugt. Der Elektromagnet 3 hat eine Stromwicklung, die in Reihe mit der gemessenen Last und durch diese geschaltet ist Es fließt ein Strom, der einen magnetischen Fluss erzeugt (der Einfachheit halber stellen wir uns vor, dass dies ein bestimmtes Feld ist, das auftritt, wenn ein Strom durch einen Leiter fließt). Der Magnetfluss durchläuft die Scheibe zweimal, schließt sich durch die Details des Magnetkreises 4 und bildet zwei Flüsse in der Lücke. Es gibt eine solche Regel, die als Regel der „linken Hand“ bezeichnet wird. Wenn Sie Ihre Handfläche so platzieren, dass die Kraftlinien des Magnetfelds in sie eintreten und Ihre ausgestreckten Finger die Richtung des Stroms anzeigen, zeigt der eingestellte Daumen die Richtung der auf den Leiter wirkenden Kraft an.

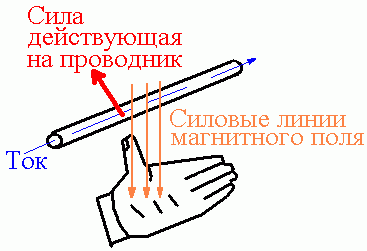

Linke Hand Regel

Das Grauen wurde fast müde, als ich diese Regel las. Wenn Sie nichts verstehen, bedeutet dies im Allgemeinen Folgendes: Strom fließt entlang der Gegenspule, es tritt ein magnetischer Fluss auf, und als Ergebnis haben wir die Kraft, die die Gegenscheibe in eine bestimmte Richtung dreht. Diese Regel wird von einigen schlechten Leuten verwendet, die versuchen, das Messgerät durch Ändern der Richtung des fließenden Stroms auszutricksen. Die Regel der "linken Hand" wird ausgelöst und hier ändert sich die Richtung der auf die Scheibe wirkenden Kraft.

Vor kurzem tauchten neue Energiezähler der neuen Generation auf - mikroprozessorbasiert. Ihr Hauptunterschied ist nicht so sehr das Prinzip des Erhaltens von Daten (Strom- und Spannungswandler bleiben Transformatoren), sondern der Verarbeitungsmechanismus, der Zugriff auf die empfangenen Daten. Diese Zähler haben keine sich drehende Platte. In ihnen treffen Analog-Digital-Wandler (ADCs) und ein Mikroprozessor (MP) eine Auswahl von Strom und Spannung, um das auf der Zähleranzeige angezeigte Endergebnis zu erhalten.

Schlemburger und Alpha Counters

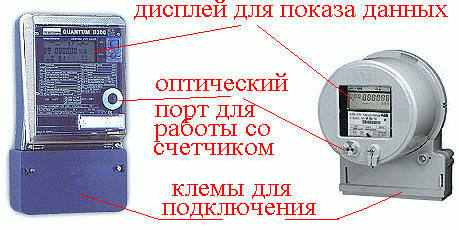

Mikroprozessor-Stromzähler (Schlemburger Unternehmen links und ABB rechts).

  • Abrechnung nach dem Multi-Tarif-Modus (d. H. Der Zähler berücksichtigt den Preis während der Hauptverkehrszeiten, Nacht- und Halbspitzenstunden unterschiedlich);
  • Viele Optionen für den Zugriff auf den Zähler (über Modem, Stromschleife, RS485 \ 232 usw.);
  • Eine große Anzahl zusätzlicher Parameter, die von Zählern angezeigt werden (innerhalb von Hunderten) - Spitzenwerte, Ladepläne, Tarifberechnungen, Durchschnittswerte usw.;
  • Die Genauigkeitsklasse solcher Zähler ist um eine Größenordnung höher (d. H. Besser) als die Induktion 0,2, 0,5 gegenüber 2,0 Induktion. In der Genauigkeitsklasse müssen dafür Transformatoren vorhanden sein, an die solche Zähler angeschlossen sind.
