Anlage 3 Diagramme von elektrischen Einrichtungen in Gebäuden mit RCD

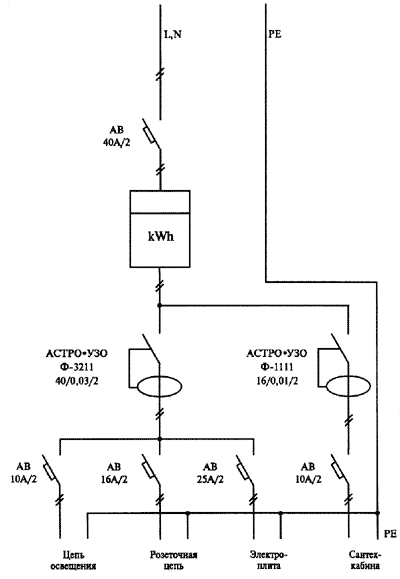

Abbildung A.3.1. Die flachen Treib Macht

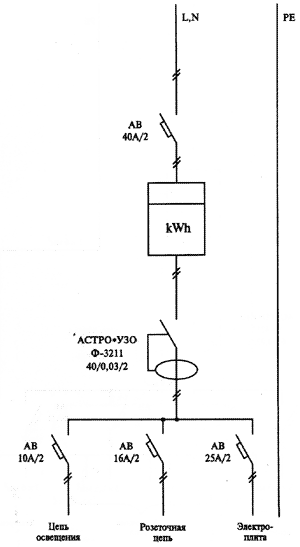

Abbildung A.3.2. Treibende Stromversorgung Wohnungen in Abwesenheit des Schutzleiters an die PE-Buchse in der Kette und der leichten Kette (eine vorübergehende Lösung für die alte Wohnungsbestand)

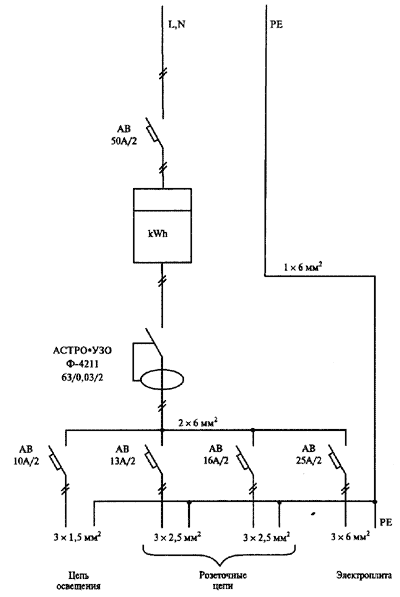

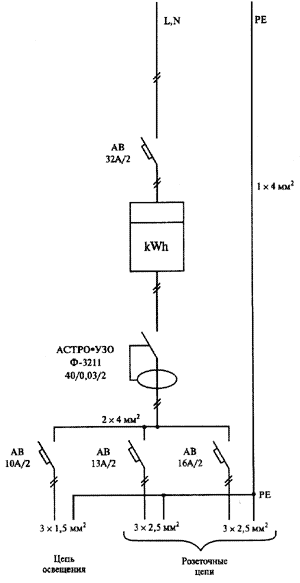

Abbildung Abschnitt 3.3. Fahren mit elektrischen Stromversorgung der Wohnung mit den empfohlenen Querschnitte von Kupferleitern

Abbildung A.3.4. Wohnung Energieschema mit einem Gasherd mit empfohlenen Querschnitte von Kupferleitern

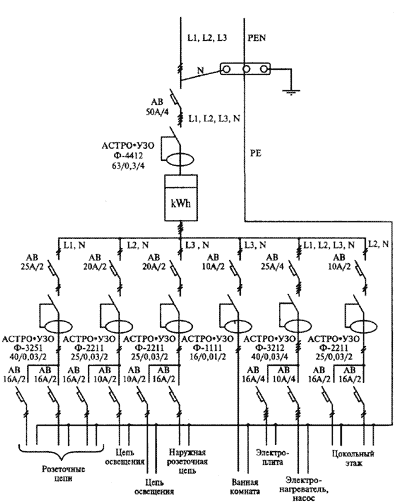

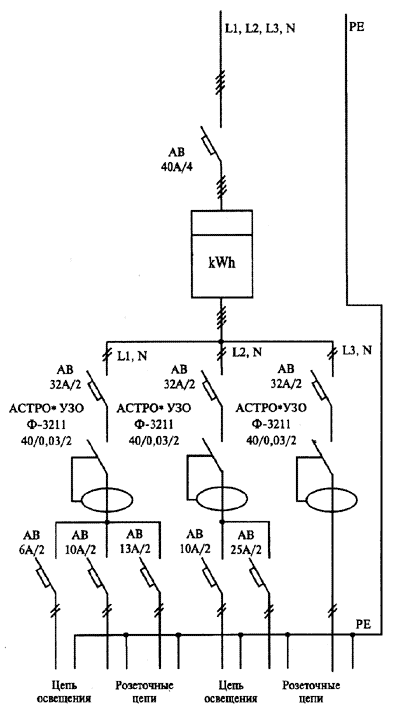

Abbildung Abschnitt 3.5. Das Schema des Gebäudes mit Drei-Phasen-Eingangsstromversorgung

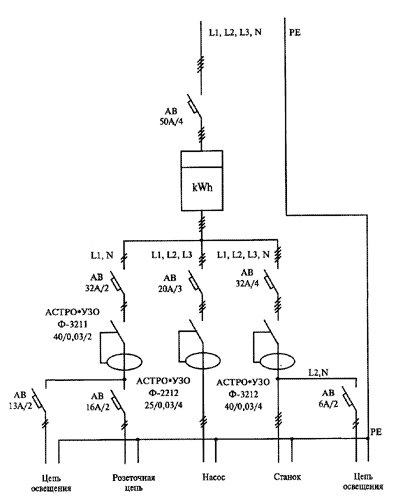

Abbildung Absatz 3.6. Antriebsleistung Werkstatt

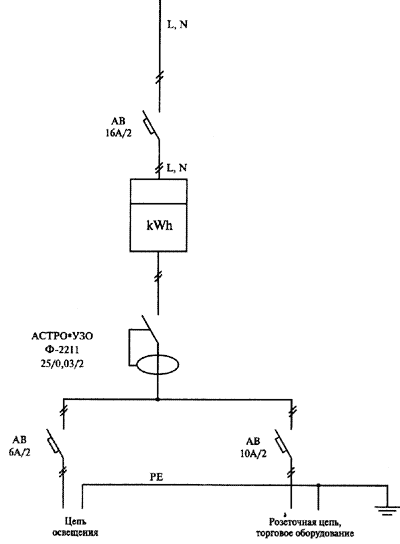

Abbildung p.3.7. Fahren elektrische System des mobilen Gebäude mit TT

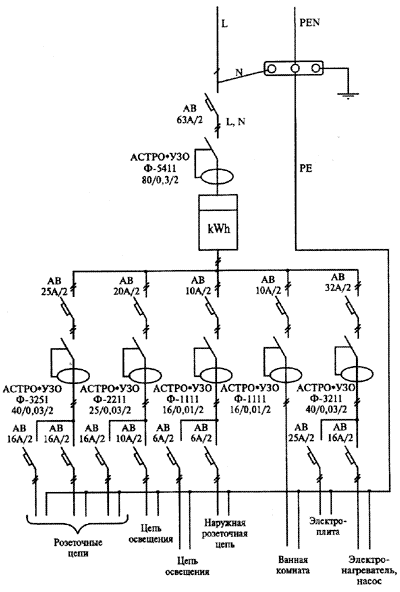

Abb P.3.8. Fahrhaus mit Strom TN-CS-System (Option 1)

Abb P.3.9. Fahrhaus mit Strom TN-CS-System (Option 2)

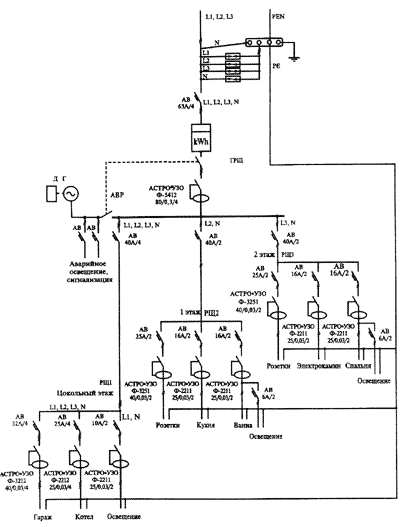

Abbildung P.3.10. Fahrhaus mit Strom TN-CS-System (Option 3 - Etage mit Verteilern - RSCH1, RSCH2, RSCH3)

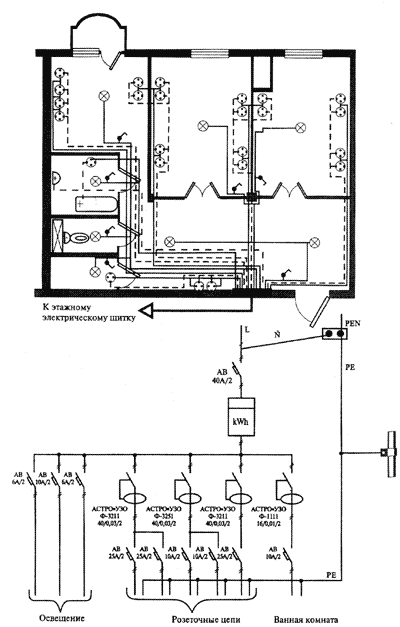

Abbildung 3.11. Beispiel Wohnungen Strom
