Filter und Verstärker für Telefonmodems

Siehe auch:

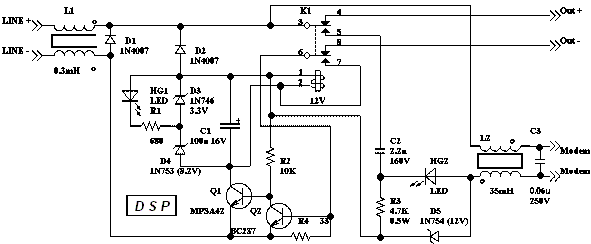

Die Filterschaltung und Verstärker für Telefonmodems

Der Filter besteht aus zwei Teilen - Schaltleitung und dem eigentlichen Filter. Der Switch ermöglicht es Ihnen, das Gerät an jedem Modem anschließen und beseitigt Telefon Gebimmel, wenn ein Modem einwählen. Vielleicht ist es wichtig, wenn die Menge spät erfolgt in der Nacht ist. Filter - verbessert die Koordinierung des Modems an das Telefon
Linie bei hohen Frequenzen und schneidet Lärm über 4 kHz. Die Kette C2-R3-HG2-D5 - eine ziemlich komplexe Kette von Impulsrauschen zu bekämpfen. Die Transistoren Q1,2 Funktion als Verbringungsverbot Modemleitung, wenn die Leitung besetzt ist - am Telefon zu sprechen. Es erhöht auch die Benutzerfreundlichkeit der Vorrichtung.

Diese und möglichen Ersatz

L1 - zwei Wickeldraht 0.2mm 20-30 Umdrehungen pro K10h6h3 Ring (4.5), Ferrit 2000NM1-17

L2 - Drossel mit zwei identischen Wicklungen und Gesamt 30-40mH.

Spezifische Daten führen ist schwierig, weil Ich wendete die Drosselklappe die importierte beendet.

ACHTUNG! Diese Drossel muss eine Lücke haben oder mit einem "verteilt" Lücke (MO permoloy) auf einem Material gewickelt werden.

Verfahren zur Auswahl des Spaltes ist wie folgt:

Zunächst gewickelt, wie dreht die Induktivität von 10-mal mehr als nötig zu erhalten, und wird dann zu einem Zwischenraum um die gewünschte Induktivität zu erzielen. Relais - Betriebsspannung auf 7-10V und Widerstand nicht weniger als 500 Ohm. Ich benutzte den Standard-Switch von Import Telefonzentralen - sie sind sehr hohe Qualität und Extraschlag ist eindeutig nicht notwendig. HG1,2 - alle LEDs außer AL307 - diese sind zu hohe Leckstrom.

Dieser Filter-Option wird nun auf dem Motorola SM56 Modem verwendet und gibt eine sehr spürbare Wirkung - oft an der Kabeljau nicht einmal kurz Neuabstimmungsoperation auftritt.

Ein Kondensator C2 für die Spannung weniger als 160 V, und C3 - bis 200V. Diese Anforderungen sind sehr gut geeignet für die Art von Kondensatoren K73-16, K73-17.

Kommentare zu dem Schema

Choke L2 wirkt als "passive Verstärker" - es teilweise kompensiert die Schleife Kapazität (Telefon) Leitung. Es wird ein vereinfachtes Modell stellt sich wie folgt:

Die Filterschaltung für Telefonmodems

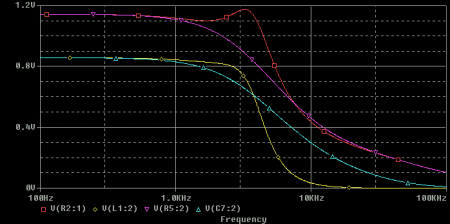

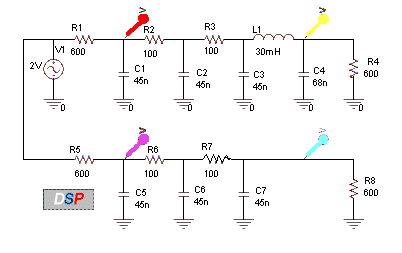

Wo R2, R3, C1 ... C3 und R6, R7, C5 ... C7 - Äquivalente von "durchschnittlich" der Telefonleitung, ein Modem an den beiden verbunden - (L1, C4, R4) und mit Kompensation (R8) ohne Entschädigung. Die folgende Abbildung zeigt die Ergebnisse der Datenreduktion Modelle OrCAD'e 9.0 (PSPICE9):

Es wird deutlich besseren Durchzug Signal (gelb) in der ersten Ausführungsform gesehen, im Vergleich mit der zweiten Ausführungsform (blaue Farbe). Und auch - eine sehr gute Signalunterdrückung über ein Modem-Signal (300Hz - 3.4kHz).

Es wird deutlich besseren Durchzug Signal (gelb) in der ersten Ausführungsform gesehen, im Vergleich mit der zweiten Ausführungsform (blaue Farbe). Und auch - eine sehr gute Signalunterdrückung über ein Modem-Signal (300Hz - 3.4kHz).

Und es ist noch wichtiger Umstand - die Spannung auf der Übertragungsseite weniger fällt in 3KHz - dies wird die Echokompensation in dem Modem erleichtern.

Bei dem Verfahren der Berechnung festgestellt, dass der Wert des Kondensators C4 kann nicht verändert werden - es muss der Wärmeeingangskabelkapazität gleich sein, und die Resonanz nur Induktor Wert 3.5-4KHz L2 eingestellt werden kann.

Als Weiterentwicklung der Schaltung würde ich versuchen, die Induktivität L2 zu erhöhen - es zu einem weiteren Anstieg des Spitzensteuersatzes führen würde und die Einschränkung des Spektrums Band kann für das Verbot der Modem extreme Frequenzen kompensieren. Immerhin das Modem sie sich nicht sehr wohl fühlen.

Autor: Serj

Erscheinungsdatum 20.05.2004gg.
