Die Filter für die Telefonmodems

Siehe auch:

Es ist kein Geheimnis, dass es zu Störungen 220V Netz und sie sind unwahrscheinlich, dass eine positive Auswirkung auf die Qualität der Kommunikation zu haben. Um zu verstehen, Prozess die Geräuschentwicklung wird die Struktur an:

Block - ein Modem Filterschaltung.

Bevor Sie denken, ob es für Sie notwendig ist? Dies erwies sich als sehr nützlich für meine Linie zu sein, zumindest die Tatsache, dass der Einfluss des Kühlschranks praktisch eliminieren.

Erläuterung der Regelung:

Die Kondensatoren C1 IS2 HF-Störungen zu beseitigen ... aber nur, wenn der Computer an Masse angeschlossen ist, aber dies geschieht fast nie, und es ist extrem schwierig durchzuführen, falls gewünscht.

Kondensatoren C4 und C5 beseitigen RF Interferenzen von einer eigenen Stromversorgung an das Modem. Dass sie dann nicht berühren - sie sind eindeutig fehl am Platz.

Störungen aus dem Netz sind auf dem Weg A (B) - C1 (C2) - der Körper - C3 (C4) - kapazitive Kopplung auf TV2 - Modem. so C1 und C2 bringen großen Schaden, und es muss irgendwie angesprochen werden.

Allerdings gibt es eine zweite Möglichkeit der Lärmausbreitung: A (B) - D1-5 - TV1 (Transformator) - Gleichrichter - Modem. Wie Sie sehen können, es verursacht weniger Schaden, weil hat keinen Einfluss auf die Signalschaltung und Stromversorgung an das Modem, aber nehmen Sie es nicht in Rechnung nicht korrekt wäre.

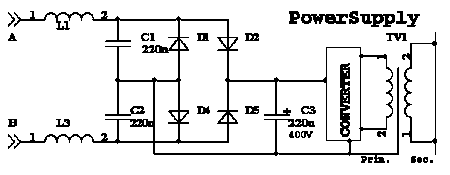

Verfahren zur in der Abbildung unten dargestellt Steuern:

Scheme Modem-Filter.

Hier C1 und C2 sind durch zwei Grßenordnungen erhöht, und nicht mit dem Gehäuse verbunden ist, und eine Pseudo - Bodenstromaggregat. Mit dieser Option werden die feinen und andere schlechte Eigenschaft getakteten Stromversorgungen - die Erzeugung von Störungen komplexer Form.

Ich erkläre - als Dioden nur 30% der Schaltzeitdauer zu öffnen, das 220V Netz Störungen (und somit die Eingabe an das Modem) die Form von Paketen, und die Dauer der 3 ms Dauer von 100Hz. Es ist perfekt parasitäre nichtlineare Schaltungen Eingangsmodemschaltung erfasst, die Geräusche bei einer Frequenz von 100 Hz und einer sehr reichen Spektrum erzeugt. Es scheint mir, dass es besser ist, zu kommunizieren, auf sie wird nicht. So - das Modifikationsschema reduziert etwas die Amplitude der Störungen (da Kapazität viel größer als das Original ist) und, was noch wichtiger ist, beseitigt die Wirkung Packs. Dies führt zu einer Gleichstromkomponente zu einem Modem-Eingang ist leicht herausgefiltert während der Verarbeitung.

Die Kondensatoren C1, C2 - für eine Spannung von nicht weniger als 400 V und guter Qualität (K73-16, K73-17).

Bitte beachten Sie, dass genau die gleiche Prozedur muss mit dem Monitor Stromversorgung erfolgen - sonst nicht starten.

Einige Systeme wird nicht empfohlen, zwei und vier Kondensatoren setzen - parallel zu jeder Diode. Dies ist eine sehr schlechte Entscheidung, denn Interferenz mit den "+" C3 Drähte in das Netzwerk eindringen, was nicht gut ist.

Autor: Serj

Erscheinungsdatum 20.05.2004gg.
