Infrarot-Schnittstelle für Computer

Option eins

Fahren Infrarot-Port auf Ihrem Computer.

IrDA (Infrarot-Daten Assotiation) Protokoll können Sie Peripheriegeräte ohne Kabel mit Infrarot - Strahlung zu verbinden. IrDA - Schnittstelle ermöglicht die Kommunikation in einem kurzen Abstand Punkt-zu-Punkt. IrDA - Schnittstelle verwendet einen schmalen Infrarot - Bereich (850-900 nm) mit niedrigem Stromverbrauch , die Ihnen eine Low-Cost - Hardware erstellen können und erfordert keine FCC - Zertifizierung (Federal Communications Commission). IrDA - Schnittstelle basiert auf der Architektur des -port PC - Kommunikation COM , die einen universellen asynchronen Empfänger-Sender UART (Universal Asynchronous Receiver Transmitter) verwendet und arbeitet mit einer Datenrate von 2.400 bis 115.200 bps, eine stabile Halbduplex - Kommunikation.

Verbindet IR -port direkt an das Motherboard, die meisten der Pinout auf dem Brett entspricht dem Schema und ist in der Dokumentation an Bord beschrieben, bei kein Zufall , Schlüsse sind einfach neu zu ordnen. Nach der Installation müssen Sie die BIOS - Unterstützung für Infrarot - Schnittstelle umfassen. ( "Chipset Features Setup" -> "UART2 Use Infrared" -> "Aktiviert"). Wenn Ihr Betriebssystem Windows 9X ist, wird es die notwendigen Treiber installieren zu arbeiten.

Option zwei

Infrarotgerät an den Computer.

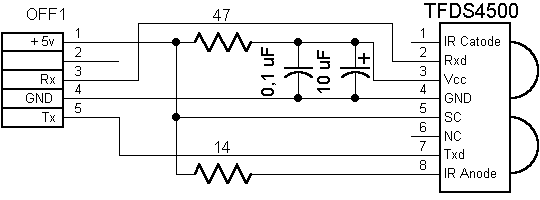

Fahren könnte nicht einfacher sein: Nehmen Sie IR -transiver (Transceiver) und löten sie in Übereinstimmung mit dem Standard Einbeziehung der Regelung in der Beschreibung gezeigt. Solche Chips produziert viele bekannte ausländische Unternehmen. So verwenden Sie passen das Telefon überhaupt, dass in der Lage, zu kaufen. Hier ist eine Liste von Transceivern , die ich kenne: MAX 3120, HSDL 3600, TFDS6500E.

Schließen Sie die Schaltung auf dem Motherboard, vorab aktiviert im BIOS - Unterstützung für Infrarot - Schnittstelle. (Chipset Features Setup - >> UART2 Use Infrarot - >> Aktiviert). Wenn es richtig gemacht, sofort das Boot Win9X das IR-Gerät finden und Treiber installieren.

Win9X normalerweise -port IR auf COM4 setzen, und das sollte angeben , wann Programme einrichten. WINME setzt auch auf COM4, aber es macht keine Werbung.

Ich denke, dass eine solche Konstruktion gemacht werden kann auf vielen Motherboards zu arbeiten, müssen Sie nur den Stecker Pinout auf dem Brett lernen müssen. Sie können dies tun, indem Sie den Anweisungen auf dem Papier MB, oder auf der Website des Herstellers suchen.

Wenn alles in Ordnung ist, dann kann man sicher eine der Kommunikationsprogramme setzen und informelle Kommunikation mit dem Telefon zu genießen.

Erscheinungsdatum 17.11.2004gg.
