Verdrahtung verschiedener Geräte durch
Drucker (LPT) Port
LPT-Port des Computers verwendet, um den Drucker zu steuern. Es kann erfolgreich zu steuern, wie ein Gerät verwendet werden.
Verwendung von acht LEDs für den Betrieb einer Steuerschaltung zu erklären.
Wie LPT-Port bekannt hat 25 Pins. In diesem Schema alle 25 Pins ist optional. Verwenden Sie einfach die acht Ausgänge für LEDs steuern. Verbindungsschema ist unten dargestellt.
 |
2 D0 |
470-Ohm-Widerstand. Die LEDs benötigen mit geringem Stromverbrauch verwendet werden.
Ein Beispiel für das Steuerprogramm, können Sie herunterladen hier . Das Programm läuft im MS-DOS-System. Es funktioniert auf die gleiche Art und Weise in der Borland Pascal 7.0 Code, wenn in dem kompilierten Programm Entladen.
Programm lpt1_output;
DOS verwendet;
var
Adr: word;
Daten: Byte;
e: integer;
beginnen
Adr: = MEMW [$ 0040: $ 0008];
Val (ParamStr (1), Daten, e);
Port [addr]: = Daten;
End.

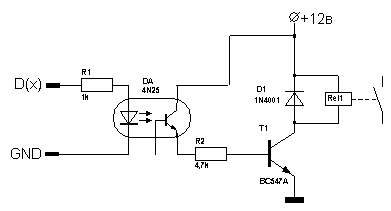

Zusätzlich zu den LEDs zu steuern, gesteuert werden, und das elektromagnetische Relais, nachdem es über die unten Diagramm, verbindet.
Achtung!
Wenn unvorsichtige Experimente LPT - Port kann beschädigt werden, was zu den Ersatz der Hauptplatine des Computers. Deshalb experimentieren, einen preiswerten Computer verwenden und sehr vorsichtig sein.Erscheinungsdatum 19.04.2003gg.
