Sensitive Metalldetektor mit ihren Händen

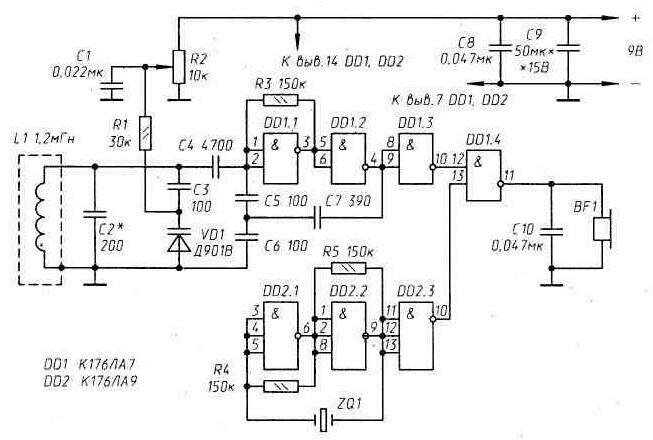

Dieses Schema Metalldetektor hat eine sehr hohe Empfindlichkeit, weil die Frequenz durch die Differenz gesteuert wird, - eine Modellgenerator bei einer Frequenz von 0,5 ... 1 MHz und 5 ... 10 Such harmonischen Oszillator arbeitet. Verstimmen der letztere zum Beispiel ändert nur 10 Hz die Schwingungsfrequenzdifferenz von 50 ... 100 Hz.
Modellgenerator wird auf dem Metalldetektorelemente DD2.1 hergestellt, dd2.2, ZQ1 etc., wo ZQ1. - Ein Quarzresonator Frequenz f0 = 0,5..1 MHz, hohe Stabilität.
Schaltung abstimmbaren Oszillator (L1, C2, NW, VD1) muss auf eine der Frequenzen eingestellt werden fc = a · f0, bei kO {1/10, 1/9, 1/8, 1/7, 1/6, 1 / 5}. Die ausgewählten Kondensator C2 (Motorwiderstand R2 - Generator Feineinstellung Element - in der mittleren Position sein muss).
Mixer-Einheit auf DD1.4 Element. Die Elemente DD1.3 und DD2.3 - Puffer.

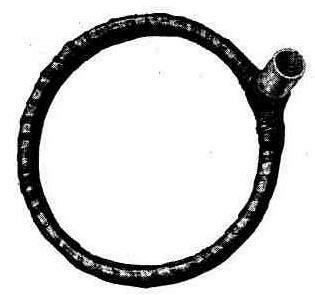

Suchspule L1 dient als Skelett Ring 250 mm im Durchmesser, gebogen aus einem Vinylkunststoffrohr mit einem äußeren und einem inneren Durchmesser von 15 10 mm aufweist. Der Spulendraht gewickelt PELSHO 0,27. Es verfügt über 100 Umdrehungen. Der Einfachheit halber kann VCT Aufwickelrohr einen Längsschnitt aufweisen. Nachdem die Windungen der Spulenrohr Verlegung mit einer Bandfolie aus Aluminium eingewickelt, die notwendig ist, als elektrostatischer Schirm bezeichnet. Dieser Bildschirm muss eine Pause gemacht werden, sonst wird es L1 Closed-Loop-shuntiruschim. Um die Suchspule vor mechanischer Beschädigung schützen dvumyatremya es gewickelten Schichten von PVC-Band. Fig. 125 zeigt das Aussehen der Spule so hergestellt. Erhältlich auf seiner Buchse ist für die stab extender, die deutlich einen Teil der Arbeit, beispielsweise lindern kann, Abtasten der Oberfläche der Erde.
Die Elemente der Vorrichtung sind auf der Platine gelegt, die in einem Metallkasten Bildschirm platziert wird. Verlängerungskabel, wenn es ist, und muss aus Metall sein. Es kann, beispielsweise, Duraluminium Skistock werden.
kann die Batterie als Energiequelle, wie ein Metalldetektor "Korund", "Nike" Batterie usw. dienen Um die Frequenzdifferenz zu steuern, verwendet der Autor die Kopfhörer TON-2.
Erscheinungsdatum 21.11.2003gg.
