Montage Laser basierten organischen Farbstoff

Siehe auch:

Die verdünnte organische Farbstofflösung wird Trigger selbst gemachte Lampe beleuchtet. Der Laser emittiert einen Lichtstrahldurchmesser von 5 mm, das Linsensystem fokussiert werden kann. Strahlfarbe hängt von der Art des Farbstoffs, und die Intensität der Blitzauslöser Verstärkungsrohrlänge.

Der Röhrenverstärker - die Basis des Lasers. Er ist aus Quarzglas, sein Durchmesser beträgt 5 mm. Die Enden des Rohres sind durch zwei flache Fenster aus Quarzglas verschlossen und das Rohr selbst ist zwischen zwei Spiegeln liegt. Das zweite Rohr ist die gleiche - ein Trigger - ist parallel zum ersten angeordnet. Beide Rohre sind in einer elliptischen reflektierenden Spiegelrohr befestigt (Fig. 1). Flash Trigger durch den elliptischen Spiegel reflektiert wird, konzentriert sich auf dem Rohr zu verstärken, so dass der Verstärker und der Auslöser in den Brennpunkten des elliptischen Reflektors angeordnet. Die flache reflektierenden Spiegel (10 mm Durchmesser), beschichtet mit Silber oder Aluminium. Einer der Spiegel reflektiert das Licht vollständig, und die andere - ein wenig mehr als die Hälfte. Dass ein Teil des Lichts, das durch den zweiten Spiegel passiert, wird der Laserstrahl.

Allgemeine Ansicht des Lasers

Fig. 1. Allgemeine Ansicht des Lasers.
(Reflektor konventionell geschnitten. Sichtbares Licht und Kraft.)
Anzeigen der Verbindung der Vakuumpumpe an die Lampe

Der Laser wird nur ausgelöst durch hohe Leistung Licht blinkt. Wie wird das erreicht? Das Quarzglasrohr mit Edelstahl oder Kupfer-Elektroden und mit Luft gefüllt - das ist der ganze Auslöser. Elektroden sind mit den Anschlüssen der Kondensatorkapazität von 15 uF mit einer Ladekapazität von etwa 3000 befestigt. In. Um Start-Trigger ist notwendig, um ein Vakuum darin zu 60 mm Hg zu schaffen. Sobald der Druck auf den gewünschten Wert gefallen ist, wird der Kondensator entladen und wird der Laser blinken.

Bevor der nächste Leistungslaserpuls muss auf Raumtemperatur abgekühlt werden. Zu dieser Farbstofflösung fließt kontinuierlich durch das Verstärkungsrohr. An den Enden des Verstärkungsrohr ziehen und Kleisters BF-2 Kupferversorgungsrohr. Transparentes Quarzfenster sind an den Enden der Kupferrohre verklebt. Farbstofflösung Fließrate sollte nicht weniger als 4 l / h.

Aus der Luft Evakuierung vom Abzug fertig vollkommen manuelle Vakuumpumpe (oder elektrisch, falls vorhanden). Pumpenausgang muss in einem Glas mit Seifenwasser getaucht werden, vorzugsweise in der Reinigungslösung. Damit soll sichergestellt werden, dass die Luft in dem Raum, in dem der Laser arbeitet, keine Dämpfe Öle verunreinigt. Jede Verunreinigung der Alkohollösung des Farbstoffes wird nicht einmal eine Andeutung eines Strahls aus einem Laser zu drücken ermöglichen.

Der Laser im Rahmen

Fig. 2. Laser-Schnitt.
Beachten Sie die Position der Lampe
und einen Verstärker an den Brennpunkten des elliptischen Reflektors.

Führt einen Trigger wie folgt aus: in einem Gummischlauch, der von der Abzugshebel mit der Vakuumpumpe, Schnitt in T-förmigen Glas oder Metallrohr geht. Wenn eine Vakuumpumpe Luft läuft wird durch das offene Ende des T-förmigen Rohr gepumpt werden. Wenn der Prozess fest tee Daumen geschlossen, läuft die Pumpe an Luft aus dem Auslöser zu pumpen.

Lampenelektroden aus Kupfer oder Edelstahl. Der Durchmesser des Innenteils von etwa 8 mm, und die Enden sind abgerundet und poliert wie möglich.

Lampenleistung und montiert genau in einem Abstand von 15 mm von der Basis parallel - Platte aus Kunststoff oder dickem Sperrholz. Der Abstand zwischen der Lampenachse und dem Verstärker 12 mm.

Der Reflektor ist ein dünnwandiges Aluminiumrohr von 80 mm Länge und 25 mm Innendurchmesser. Im Inneren der Oberfläche sollte gut poliert sein. Dann vorsichtig drücken das Rohr im Griff sein sollte, so dass sie im Querschnitt elliptisch wird. Eine große Achse der Ellipse beträgt mindestens 3 mm länger klein sein. Abmessungen müssen diese sorgfältig korrigiert werden. Der Reflektor ist mit dem Basismetallklammer befestigt. Eine große Achse der Ellipse ist parallel zur Grundebene. Die Brennpunkte der Ellipse (der Abstand zwischen ihnen 12 mm) fixiert und Trigger-Verstärker (Fig. 2). Die Achsen der Rohre müssen zusammenfällt, sich streng mit dem Fokus des elliptischen Reflektors. Zellen für die flachen Reflektionsspiegel Befestigungs und deren Parallelität anzupassen sind in gezeigt. 3. Setzen Sie Schrauben mit Federn werden verwendet, um den Strahlwinkel des Treffens mit einem Spiegel zu justieren. Halbspiegel versilberten Oberfläche in Richtung der Verstärkungsrohr gerichtet. Es wird als ein Spiegel hergestellt. Die Glasplatte wird gründlich entfettet, Deckel mit einer Hand und die Nitro Reaktion ihr Silberspiegel aus dem Chemiekurs bekannt ist, durch. Es ist wichtig, die Retentionszeitfenster in der Reaktionslösung zu einer durchscheinenden Schicht aus Silber gedreht zu bestimmen. Dies wird durch eine rein experimentellen 5 steklyshek erreicht in einem Gefäß mit einer Lösung aus einer anderen Zeit aufrechterhalten.

Zelle für die Befestigung reflektierende Spiegel

Fig. 3. Zell zum Fixieren reflektierende Spiegel
und passen ihre Parallelität.

Es ist wünschenswert, dass der Spiegel um 18% des Lichts überträgt. Dies kann mit dem Belichtungsmesser überprüft werden.

Trigger-Stromversorgung wird in einer Box unter dem Boden montiert, auf dem festen elliptischen Reflektor, Auslöser und Verstärker. Die Drähte von dem Kondensator zu dem Trigger sollte so kurz wie möglich sein und minimalen Widerstand haben, um die Dauer der Entladung des Kondensators zu reduzieren, da die Intensität des durch den Laser emittierten Strahl auf die Dauer des Blitzes abhängig. Es ist am besten Kupfer-Bus-Abschnitt 10x1 mm zu verwenden.

Treibende Stromversorgung Trigger (Abb. 4) ist ganz klar, und wird nicht zu Schwierigkeiten bei der Installation.

Netzteil

Fig. 4. Stromversorgung.

mehr Farbstoffe können in einem Laser verwendet werden. Für erste Versuche ist besser Rhodamin zu nehmen. Dies ermöglicht ein oranges Farbstoff Laserstrahl von gelb-grün zu rot zu erhalten. Die Bereitstellung einer solchen Lösung müssen auf 1 Liter Methylalkohol 45 mg Rhodamin zugegeben.

Ein interessanter Farbstoff einen Strahl intensive blaue Farbe emittierende diethyl-Cumarin. Diese Farbe muss 75 mg pro Liter Methylalkohol.

Natrium Fluorescein in einer Konzentration von 45 mg pro Liter Ethanol verwendet.

Laser bereit, erfordert eine einzige, aber sehr verantwortlich Einstellung: es ist notwendig, einen flachen reflektierenden Spiegel genau senkrecht zur Achse des Verstärkers zu schaffen und streng parallel zueinander sind. Andernfalls wird der Laser tot sein. Zur Installation müssen die Spiegel eine Taschenlampe, Fernglas oder ein Teleskop und die beste Schule Teleskop. Es ist notwendig, zwei Prismen aufweisen und im Querschnitt darstellt, ist ein gleichschenkliges rechtwinkliges Dreieck. Jedes Fernglas verfügt über vier solcher Prismen. Auf dem Glas Laterne geklebt Iris aus einem undurchsichtigen Material Pinhole gegen Fadenglühlampe Filaments. Halbdurchlässigen Spiegel wird entfernt und die Vorrichtungen angeordnet sind, wie in Fig. 5 oben. Zwei Glühlampen Glühlampe Bild erscheint in der Teleskop-Objektiv.

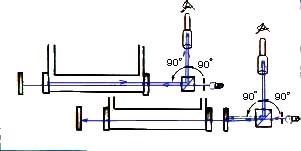

Einstellen Laser

Fig. 5. Einstellen des Lasers auf.
Auf dem oberen Teil der Figur durchlässigen Spiegel wird entfernt.
Produziert Positionseinstellung undurchsichtigen Spiegel.
Der untere Teil der Figur zeigt den Pfad des Systems
beim Einstellen der Position des halbdurchlässigen Spiegel

Beide Bilder (Prisma gebrochen und reflektiert durch den Spiegel opak) müssen so ausgerichtet werden, dass das kombinierte Bild genau in der Mitte des Gesichtsfeld des Ferngläser, ein Teleskop oder ein Fernrohr. Setzen Sie dann einen halbdurchlässigen Spiegel (Abb. 5 unten) und Doppelwendelbild (reflektiert durch einen halbdurchlässigen Spiegel und eine zuvor empfangene Registrierung) wieder zusammengeführt. Somit ist es notwendig, die Installation von nur einem Halbspiegel zu regulieren. Wenn das alles erledigt ist, ist der Laser betriebsbereit.

Erscheinungsdatum 05.12.2003gg.
