Selbst gemachte holografische Installation

Siehe auch:

• Montage Laser basierten organischen Farbstoff

Abb.1

Holographie - Befestigungsverfahren und Wiedergeben von dreidimensionalen Bildes unter Verwendung eines Lasers. Aber bevor die Herstellung von Hologrammen fortfahren, müssen mehrere Laser zu konvertieren, dass sie einen kontinuierlichen Strahl emittiert. Auf dem Wind die Trigger 8 - 10 Drahtwindungen mit einem Durchmesser von 0,3 mm Lack isoliert. Complement Lasertransformatorschaltung, einen Kondensator und einen Schalter (Fig. 1). Der Transformator Primärwicklung umfasst 40 Umdrehungen von PEL 0,3, Recycling - 800 Umdrehungen von PEL 0.1.

Vergessen Sie nicht, den Boden zu verlassen.

Einschalten der Hauptstromkreis und Evakuieren der Luft aus dem Abzug, aber in einer Weise, dass der Druck darin den Durchbruchdruck von etwa 10 mm Hg übersteigt. Schließen Sie das Ventil fest, durch die die Luft gepumpt wird. Schalten Sie nun eine zusätzliche Schaltung. Sobald der Auslöser Lampe die Wicklung wird in der Röhre Blitzhochspannung auftritt, wenn die Luft begünstigen und die Probe ionisiert wird stärker auftreten bei höheren Luftdruck. Frequenzstrahlung um 25 Blitze pro Sekunde, und das ist genug, um das Auge als ein kontinuierlicher Laserstrahl wahrnimmt.

Bitte beachten Sie: zusätzliche Regelung tritt in Kraft, wenn der Schalter trennen.

Der Laserstrahl sein monochromatisches - einen gut definierten Wellenlänge. Um dies zu tun, müssen Sie das undurchsichtige Spiegelgitter Laser ersetzen - es Licht in seine Farben zerlegt. In diesem Fall wird das Gitter ein Filter sein, das in Rücklaufrohr sowohl die Wellenlänge des Lichts zu verstärken, und die restlichen otseet. (Beugungsgitter verwendet werden, Nachnahme "Uchkollektore" heute bestellen es problematisch sein, zu bekommen.) Es ist ein Film mit Linien auf sie markiert (100 mm bis 1 Linien). montieren Sie ihn vorsichtig auf einem kleinen (1x1 cm) Glasplatte, so dass die Linie auf dem Film auf der Außenseite waren.

Die Platte in dem Halter montiert ist, wird die Struktur in Fig. 2. Drehen Sie den Halter in der horizontalen Ebene ein Paar von Schneckendurch: Ritzel des alten Wecker und eine Schraube mit ordentlich verlötet Draht. Gesichert mit einem System der horizontalen Drehung auf der Grundlage einer kleinen Schraube und ziehen Sie es so sein muss in der Lage sein, das System zu schalten einfach auf den Wurm den Schraubendreher zu erzwingen. Schalten Sie in der vertikalen Ebene ist die Anschlagschraube gemacht.

Linie an dem Beugungsgitter sollte streng parallel zu der horizontalen Ebene und senkrecht zu der Verstärkungsröhre. Ein Gitter selbst ist in einem Winkel zu dem Rohr festgelegt.

Wie diesen Winkel zu bestimmen? Auf dem Weg des Laserstrahls, stellen Sie die Linse (Abb. 3). Es wird der Lichtstrahl in mehrere Farben verbreiten - zum Beispiel, gelb, gelb-grün, grün. ändern Sie langsam den Winkel des Beugungsgitters Installation, bis nur noch ein Schatten bekommen - die intensivste. Nun wird der Laserstrahl ist monochromatisch, und Sie können zu Holographie beginnen.

Abb.2

Figur 3

Fig. 4

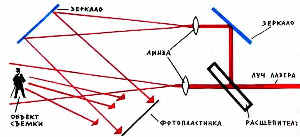

Optische Holographie-System ist in Fig. 4. Ray wird auf dem dicken Glas und ist aufgeteilt: die Haupt in die gleiche Richtung ist, geht durch die Linse, es aus dem Subjekt reflektiert und fällt auf eine Fotoplatte. Der abgelenkte Strahl - die so genannte Referenz - vom Spiegel reflektiert wird, geht durch die Linse, durch einen anderen Spiegel reflektiert und fällt auch auf einer Fotoplatte reflektiert Teiler das Licht von ihren beiden Oberflächen bilden zwei Referenzstrahl Einer von ihnen das undurchsichtige Objekt sperren müssen. Wie dies in Fig. 5. Der Laser sollte etwa einen Meter entfernt von dem Splitter.

Fig. 5

Installation und Einstellung des Systems anstelle einer Platte, verwenden Sie ein Stück weiße Pappe von der gleichen Größe. Wenn zwei Strahlen gerichtet Karton - reflektiert durch das Objekt und Referenz - müssen aus dem Referenzstrahl, so daß Licht gemacht werden, war 2 - 3-mal stärker als das reflektierte Objekt. Dies wird durch eine leichte Bewegung der Linse erreicht. Zusätzlich muß der Weg des Lichts von dem Splitter über Spiegel auf einer photographischen Platte ungefähr gleich dem direkten Weg des Strahlteilers zu dem Objekt und zurück zu der fotografischen Platte.

Wichtige Rolle durch das Auflösungsvermögen der photographischen Platte Emulsion gespielt. Je höher die Auflösung, desto besser. Sie können die Platten verwenden , und mit einer kleinen Auflösung Emulsionsfähigkeit, aber dann wird der Winkel zwischen den Strahlen , die von dem Objekt und von dem zweiten Spiegel sollte weniger als ^etwa 30 - je kleiner desto besser.

Wenn Sie fest davon überzeugt sind, dass alles richtig gemacht wird, können Sie anfangen zu arbeiten. Im dunklen Karton ersetzt das fotografische Platte - Emulsion auf ein Objekt. Schaltet Laser für ein paar Sekunden. Wir dürfen nicht vergessen, dass das geringste Zittern des Systems oder eines seiner Elemente während der Belichtung "smazhet" Hologramm.

Nach der Entwicklung der Platte, werden Sie nichts auf ihm zu sehen. Aber wenn auch die Platte in dem reflektierten Laserstrahl platziert ausgetrocknet und blicken durch ihn, auf dem Gebiet der dreidimensionalen Bild des Objekts gibt.

Fig. 6

Hologrammwiedergabesystem in Fig. 6. Der reflektierte Spiegel des Laserlichts sollte unter dem gleichen Winkel auf einer Fotoplatte fallen unter die während der Belichtung auf dem Referenzstrahl fiel. Vorsichtig drehen die Platte maximale Helligkeit zu erreichen.

Wenn Sie nicht in der Lage sind, das Hologramm zu reproduzieren, dann wird etwas während der Belichtung bewegt. Ein weiterer Grund kann nicht ausreichend, oder umgekehrt sein, übermäßig lange Exposition. Wiederholen Sie die Erfahrung, die Änderung der Belichtungszeit. Nehmen Sie vorsichtiger Vorsichtsmaßnahmen gegen Erschütterungen.

Schließlich ist ein wenig über die Elemente des Systems. Die Brennweite der Linse 15 bis 20 mm. Anzug, beispielsweise die Linse des Guckloch. Atomizer - Glasstärke 25 - 30 mm. Spiegel muss eine reflektierende Außenfläche sein. Das Thema ist besser, ein wenig zu nehmen. Das Gitter vor der Arbeit sollte mit Alkohol gereinigt werden.
