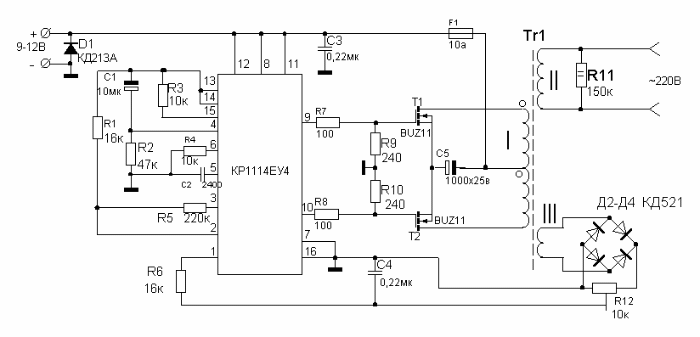

Schaltwandler VOLTAGE 12-220V
Dieser Spannungswandler ermöglicht es Ihnen, ihre Belastbarkeit von bis zu 100 Watt angeschlossen werden . Der Idle - Stromverbrauch ist ein Durchschnitt von 0,09 A. Eingangsspannungsbereich 9-15V. Die Betriebsfrequenz des Wandlers über 20 kHz.
Der Transformator wird von zwei gestapelten Magnetkerne aus Ferrit Marken M2000NM1 Größe K32h20h6 gemacht. Diese Wicklungen sind in der Tabelle angegeben.
Wickeln |
Max. Drehungen |
Draht |
| |
2x8 |
0,8 PEL ... 1.0 |
|| |
300 |
PEL 0,25 |
||| |
10 |
PEL 0,25 |
Bei der Herstellung des Transformators wird zunächst Sekundärwicklung gewickelt. Winding erfolgt wiederum zu drehen, in einer einzigen Schicht mit anschließender Isolierung aus Teflon oder einem anderen Isoliermaterial. Die Primärwicklung gewickelt ist, mit zwei Leitungen zur gleichen Zeit (gleichmäßig verteilt um die Spulen auf dem Joch).
Die Transistoren sind auf einem massiven Kühlkörper (je mehr desto besser) angebracht ist.
