ETERNAL ELEKTROGIDROUDARNAYA TURBINE
ENTWICKLUNGS billige Energie aus dem Wasser in einem geschlossenen Kreislauf

Erfindung. ETERNAL ELEKTROGIDROUDARNAYA Turbinen aus dem Wasser in einem geschlossenen Kreislauf billige Energie zu erzeugen,

Hinterlassen Sie einen Kommentar

ZUSAMMENFASSUNG

Ein Super - Wirtschaftskraftwerk basiert auf dem ursprünglichen zentrifugalen Wasserturbine und mit elektrogidroudarnogo Yutkina Wirkung. Entwickelt billigen Strom zu erzeugen und mechanische einzeln oder gleichzeitig mittels ihrer Extraktion und Transformation von internen chemische Energie von Wasser oder anderen Flüssigkeiten.

Spezifische Ausführungsformen kann unterschiedlich sein, aber es sollte in einem geschlossenen Volumen durchgeführt werden, und muss die Druckladers elektro darin durch elektrische Entladungen in dem Wasser tangential mit dem inneren Hohlraum der Turbine enthalten. Es kann sein, beispielsweise die üblichen modernisierten Zentrifugalwasserpumpe komplett mit elektrogidrorazryadnoy Kamera mit tangentialen Einlaß in die Arbeitskammer der Pumpe und dem zweiten axialen Einlass angeschlossen ist. Diese einfache echte Selbst umkehrbaren Schnecke Statorleitschaufel Rotor und gonny Motor, komplett elektrogidrorazryadnoy Kamera ermöglicht die direkte Umwandlung von chemischer Energie von Wasser und wässrige Lösungen in anderen Formen der Nutzenergie und zu produzieren getrennt oder gleichzeitig die mechanische, elektrische und thermische Energie aus Wasserkreiselpumpe enthält , elektrogidroudara Wirkung durch das Wasser, in die Arbeitskammer gefüllt.

Dieser positive Effekt wird durch die Einführung eines klassischen Konstruktion einer Kreiselpumpe weiter elektrogidrorazryadnoy Kammer hydraulisch mit einer seiner Arbeitsöffnungen, wie beispielsweise einem tangentialen Auslass in einer spiralförmigen Spiralpumpengehäuse erzielt, wenn vollständig anechoic Eingangs Axialloch des Pumpengehäuses durch den Schraubdeckel darin elektrische Entladung Zündkerze elektrische Entladung -ELECTRIC wenn die optionale Pulsfrequenzwandler Spannung verbunden ist elektrisch mit der Batterie und mit den Statorwicklungen des Motors gonnogo. Und gonny Motor, ein Teil einer Kreiselpumpe dreht sich in der autonomen Kraftwerk in der autonomen Stromgenerator und erzeugt elektrische Energie durch die Rotation der spontanen elektrogidroturbiny.

Ein Antrag für eine Erfindung №2005117036 / 22 (018518)
Pos. FIPS Entscheidung über 18.08.06

INDEPENDENT reversibel ZENTRIFUGALPUMPE

Die Erfindung bezieht sich auf den Maschinenbau, Maschinenbau, elektrische Energie, Wärmeenergietechnik, Elektrochemie und kann hilfreich sein , eine vollständige oder teilweise für bestimmte Arten von Nutzenergie (mechanisch, elektrisch und thermisch) der chemischen Energie des Wassers mittels Kreiselpumpen zu verwenden und mit elektrogidroudarnogo Yutkina Wirkung.

Verschiedene Verfahren und Vorrichtungen der Energieumwandlung von Wasser in andere Energiearten, zum Beispiel seine kinetische Energie in mechanische Rotationsenergie durch verschiedene hydraulische Turbinen Energiefluss, wie Wasserkraftwerke zu verwenden. Jedoch diese Geräte bei der Implementierung sind begrenzt, weil sie das Vorhandensein von Flüssigkeitsströmung erforderlich ist, und das Wasser ist sehr energieaufwendig und Kapazität zu implementieren.

Bekannte Verfahren und Vorrichtungen zur thermischen Energie durch Elektrolyse von Wasser mit der chemischen Ausbeute und der anschließenden Verbrennung von H 2 und O 2, zur gleichen Zeit und t eplovuyu elektrische Energie umwandeln , indem sie in einem Dampfzustand durch das Wasser zugeführt , um die Wärme aus dem brennenden Brennstoff und andere umzuwandeln. Jedoch nicht diese bekannten Lösungen Analoga ermöglichen die direkte Umwandlung von chemischer Energie des Wassers in mechanische Energie durchzuführen, sind unwirksam für Energieeffizienz und Kosten, Materialverbrauch und Amortisationszeit.

Offenbart ein Verfahren und eine Vorrichtung der direkten Umwandlung von chemischer Energie des Wassers in Wärmeenergie mittels ihrer Zwangsdrehung (Ranke Effekt), jedoch dieses Verfahren und die Vorrichtung sind für die Ausgangsparameter des äußeren Leitungs unwirksam und erfordern beträchtliche Mengen an Strom für die elektrische Pumpe , die Wirkung der Rotation des Wassers zu schaffen.

Es ist ein Verfahren zur direkten Umwandlung von chemischer Energie des Wassers in mechanische Energie der Translationsbewegung des Körpers (Patent SU792003). Die chemische Energie des Wassers in der berühmten Erfindung des Wassers durch die elektrische Entladung in ihrer Ausbildung und elektro Auswirkungen und neu entstehende daraus Flüssigkeitsdruckwellen freigesetzt. Dieser Wasserdruckwelle und bewegt den Kolben berühmten Wassermotor. Jedoch ist diese Erfindung, trotz all ihrer Vorteile erlauben nicht für die direkte Umwandlung von Fluiddruckwellen in hydraulischen Turbinendreh.

Und so ist es nicht für die direkte Umwandlung chemischer Energie und Wasser in einem geschlossenen konstanten Volumen der Arbeitskammer, wobei die kinetische Rotationsenergie des mechanischen Arbeitskörper ermöglichen - den Turbinenrotor, der seine Effizienz verringert und verengt sich deutlich in ihrem Umfang.

Der Zweck der Erfindung ist es, ein nützliches Modell der Vorrichtung zu schaffen, ein elektrohydraulisches Turbine für die direkte Umwandlung chemischer Energie des Wassers in kinetische Energie der Rotation der Wasserturbine, wie beschaufelten Rotors aktualisiert Kreiselpumpe Wasser aus der inneren Energie der kinetischen, elektrische und thermische Energie zu erzeugen.

Das nächstgelegene Gerät auf die Gestaltung und den gleichen Zweck der beanspruchten Gebrauchsmuster ist ein Satz von Attributen ist eine typische hydraulische Turbine, beispielsweise in Form einer Standardkreiselpumpe vorgenommen. Standard Kreiselpumpe (Prototyp) einen Hohlkörper mit zwei Arbeitsanschlüssen aufweist, von denen einer eine tangentiale Auslass in einer Spirale der Cochlea ist, und einem Eingangs Axialloch in der Saugdüse Gehäusedeckel fluidmäßig entlang einer Drehachse des Hohlraums in dem Rotor gekoppelt ist, um durch ihn zu den Schaufeln des Rotors des gepumpten Fluids zu den Rotorschaufeln, hergestellt als ein Schaufellaufrad fest montiert auf einer gemeinsamen Welle mit dem Motor gonnym (TSB, v.2. p. 616, M., 1991 YG)

Das Wesen der bekannten Prototyp einer Kreiselpumpe liegt darin , dass die erzwungene Drehung des Rotors gonnym Elektromotor, die Laufschaufeln der Pumpe Flüssigkeit durch sie gepumpt. die sich bewegt mit einer Beschleunigung von dem Eingang des axialen Lochs der Rotorblätter tangential zum Auslass der Pumpe. Die kinetische Energie von dem Laufrad zu dem Fluid durch die dynamische Wechselwirkung von Laufradschaufeln geleitet mit rationalisiert ihre Flüssigkeit, die durch die Rotorblätter und geworfen durch Zentrifugalkraft an die Peripherie des Pumpengehäuses aufgenommen und tritt dann in die Cochlea des Pumpengehäuses und tangential nach außen abgeführt einen fließenden Flüssigkeitsstrom durch diese zu bilden, pumpen. Die Leistung der Kreiselpumpe wird durch Änderung der Rotordrehzahl gesteuert. Außerdem Leckage zu reduzieren und die Festigkeit des Messerscheiben seitlich geschlossenes Gehäuse zu verbessern.

Mit allen Vorteilen des Prototyps (der Einfachheit und Effizienz) in ihrem Umfang ist recht schmal, und es ist nur für Flüssigkeiten pumpen, und für seine Arbeit benötigt gonny Motor für erzwungene Rotation des Rotorblattes erforderlich. Daher kann ohne den Einsatz von energieverbrauchenden gonnogo bekannten Motorkreiselpumpe kann nicht in einem reversiblen turbogidroelektrogeneratora Modus betrieben werden und kann nicht mechanische elektrische und Wärmeenergie externe Versorgung ohne externe Strom erzeugen.

Das Ziel der Erfindung ist es, die bekannte Vorrichtung einer Kreiselpumpe für Wasser , das durch sie von der mechanischen, thermischen und elektrischen Energie zu aktualisieren.

Das technische Ergebnis des Gebrauchsmusters ist eine technische Verbesserung der bekannten Vorrichtung erforderlich , um dieses Ziel zu erreichen.

Wobei die technische Ergebnis durch die bekannte Vorrichtung eine Kreiselpumpe zum Pumpen von Flüssigkeiten erreicht wird, die einen Stator und einen Flügelrotor auf einer gemeinsamen Welle mit gonnym Motor, sondern auch eine koaxiale Einlaßöffnung in dem Gehäuse und Rotor Flüssigkeit in der Pumpe und einem Auslaß tangential Loch in dem Stator zum Einführen angeordnet ist fluidmäßig mit einem der Arbeitsanschlüsse der Pumpe verbunden steckt ist, ist an der Außenseite und auf der anderen Seite ist weiter mit einer Entladungskammer vorgesehen ist die zweite Funktion der Pumpe sicher verschlossen und die gesamte Arbeitsfläche des Stators und eine Entladungskammer, gefüllt mit Flüssigkeit, wie Wasser, und die elektrische Entladungskammer ausgestattet mit einer elektrischen Zündkerze verschraubt an seiner Stirnseite eingesteckt ist, und eine Mittelelektrode Funkens ist elektrisch über eine Aufwärtsimpulsfrequenzspannungswandler und die Batterie über ein Relais an den Ausgang der Statorwicklungen des Motors gonnogo verbunden.

Das Wesen der Vorrichtung
Die vorgeschlagene Vorrichtung auf einem Standard basiert, aber Kreiselpumpe modifiziert und kann durch die Bildung darin elektroudarnogo Effekt (Effekt Yutkina) nützliche chemische Energie mittels elektrischer Entladungen Wasser im Wasser gefolgt extrahieren.

Eine Vorrichtung zur Durchführung dieses Verfahrens, die reversible elektroTurbine (EGT), besteht im wesentlichen aus drei Komponenten:

  1. Standard-Hydraulikturbine, beispielsweise eine Kreiselpumpe mit einer tangentialen Düse seinen Körper stürzte in den Arbeitsraum der hydraulischen Turbine.
  2. Paula elektrogidrorazryadnoy Kameras außerhalb des hydro angeordnet Turbinen (Gehäuse Kreiselpumpe), gedämpft auf der Außenseite und mit ihm hydraulisch mit dem zweiten Bedienungsseite durch den tangentialen hohles Rohr in dem Pumpengehäuse mit einem inneren Hohlraum des Pumpengehäuses, arbeitet die gesamte Kammer, die zwei wobei das Element mit Wasser oder einer wässrigen Lösung gefüllt ist.
  3. Elektrischen Teil, bestehend aus der Batterie gonny Motors in einer reversiblen Modus als elektrischer Generator verwendet und ein Hochfrequenzimpuls-Spannungs-Wandler am Ausgang zu der zentralen Elektrode eine elektrische Funkenzündung elektrogidrorazryadnuyu in diese Kammer eingeschraubt verbunden ist, und eine Klemme elektrisch mit der Batterie und einer Statorwicklung des Motors gonnogo.

Das Wesen des Betriebs der Vorrichtung
Die Drehung des Rotors und damit die gonnogo Motor in dem reversiblen Betrieb der Kreiselpumpe wird durch Übertragen Wellen von Wasserdruck aus der elektro Auswirkungen der Einführung eines getrennten Auslaßkammer (ARC) direkt auf dem Rotorblatt Wasserturbinen, beispielsweise erreicht durch diese Druckwellen durch den tangentialen Eintritt in die Schnecke zu übertragen Kreiselpumpengehäuse an der gedämpften axialen Bohrung in dem Gehäuse der Pumpe oder durch eine zentrale axiale Eintrag aktualisiert Kreiselpumpe mit seinem schalltoten zweite Öffnung in einer tangentialen Düsenkörper.

Isolation und vorteilhafte Verwendung des internen chemischen Energie des Wassers in Form von Druckenergie in Wasser und Wärme in der Umsetzung es bewirken Yutkina in einem geschlossenen Formel elektrochemischen Zyklus 2H 2 O + elektrische Entladung durchgeführt wird , = 2H 2 + O 2 elektrogidroudar = 2H 2 O + 484kDzh. In der vollständig geschlossenen Wasservolumen Arbeitskammer, die direkt in die kinetische Energie des rotierenden Rotor einer Zentrifugalpumpe umgewandelt wird, und ferner durch eine elektromechanische Energieumwandlung mit der gemeinsamen Welle Motorbetriebsmodus des elektrischen Generators - in Strom, von dem ein Teil zurückgeführt wird, um elektrische Entladungen zu erzeugen in Wasser, und ein anderer Teil des erzeugten Stroms für andere elektrische Verbraucher effizient genutzt. Darüber hinaus Wasser in einer solchen Vorrichtung ist eine Quelle mechanischer Energie und Arbeitssubstanz gleichzeitig den Rotor einer Zentrifugalpumpe in einem geschlossenen Volumen Wasser zu gewährleisten und gleichzeitig Wärmequelle , weil es in Kavitation Reduktionsprozesse erhitzt und in darin elektrogidroudarov Kreisprozess.

Fig. 1 und 2 zeigt die als strukturell aufgewertet Kreiselpumpe konfiguriert vereinfachte Vorrichtung vorgeschlagen.

Allgemeines Blockschaltbild einer Vorrichtung

1 allgemeines Blockschaltbild einer Vorrichtung

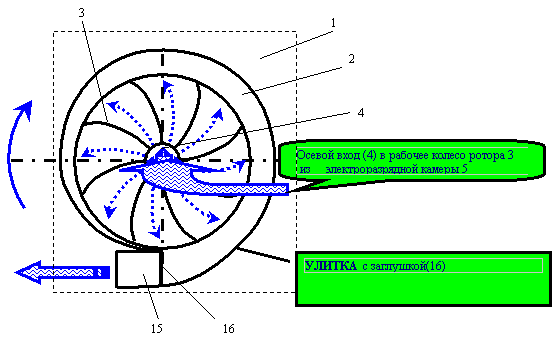

Design von Stator und Rotor der Kreiselpumpe modernisiert

2

Figur 2 zeigt detaillierter die Konstruktion des Stators und des Rotors aktualisiert Kreiselpumpe (numeriert sequentiell in den Positionen fig.1.2).

Beschreibung der Konstruktion
Standard Kreiselpumpe 1 mit spiralförmigen Schnecke hohles Gehäuse (Stator) 2, eingefügt in ihr Rotor beschaufelten 3 mit axialen Aufnahme von Flüssigkeit hinein durch eine axiale Einlassrohr 4, vollständige Entladung der Hohlkammer 5 mit dem Arbeitszylinder 6, von außen eingesteckt und Austrittsdüse 7, hydraulisch dicht mit dem Einlaß 4 der Pumpe 1, und auf dem gedämpften Ende des Zylinders 6 ist eine Entladungskammer 5 angeordnet (eingeschraubt) elektrische Zündkerze 8, enthaltend elektrischer Isolator 9 und die Hochspannungselektroden 10 (der Einfachheit halber, zeigt nur eine Elektrode) elektrisch verbunden sind durch steuerbare Verstärkungsimpuls Frequenzspannungswandler 11 mit der Batterie 12 und über ein Relais mit den Wicklungen gonnogo Motor 13 angeordnet (nicht dargestellt) auf einer gemeinsamen Welle 14 mit dem Rotor 3 der Pumpe 1 mit einem tangentialen Stift 15 Schneckengehäuse 2 der Pumpe 1 dicht und fest geschlossen 16 Stecker, und alle Arbeitsraum hohle geschlossene Kammer einschließlich der Hohlkörper 2, einem Rotor 3 und einem hohlen elektrischen Entladungskammer 5 ist mit einer Flüssigkeit wie Wasser gefüllt.

In einer anderen Ausführungsform der Vorrichtung auf dem aktualisierten Kreiselpumpe 1 elektrische Entladungskammer basierend 5 kann hydraulisch mit dem tangentialen Rohr angeschlossen werden 15 und 16 anschließen, in dieser Ausführungsform wird die Vorrichtung an dem Einlaßrohr 4 angeordnet mit Wasser zu einer vollständig geschlossenen Arbeitskammer zu bilden.

Im besonderen Fall eines konstruktiven Ausführungsvorrichtung für die Intensivierung von Wärme in Wasser bei elektrogidroudarah und nützliche thermische Energie des Fluids, das Gerät mit einem offenen Tangentialausgangs 15 des Körpers 2 angebracht , um eine geschlossene Rohrschleife enthält , Wärmestrahler mit einer tangentialen Ausfahrt 14 zu einem weiteren tangentialen Eintritt in den Arbeits Hohlraum hergestellt wird das Statorgehäuse 2 der Pumpe 1 (nicht dargestellt) oder an eine Entladungskammer 5 über einen zusätzlichen tangentialen Einlaß in den Arbeitszylinder 6 in Form von Kavitation Lavaldüse (Fig. 1 und 2 nicht gezeigt), kann die Düse 7 kann zur Intensivierung der Hitze in Wasser aus intensiven Kavitation unter zyklischen Druckwellen.

Die Vorrichtung arbeitet wie folgt:
Zuerst legen die Batterie 12 an den Wechselrichter Spannungsimpuls -chastotnomu 11 Hochspannungsimpulse Ausgangswespen seine Hochspannung dient, über eine elektrische Zündkerze 8 auf die Elektrode 10 in Wasser eingetaucht, elektrische Entladungskammer 5 ist mit Wasser gefüllt. Als Folge elektrischer Entladungen im Wasser ausreichende Menge an elektrischer Strom und Leistung der Funken in der Kammer 6, gibt es elektro Schlag Flüssigkeit (Wasser und von ihm starken Wasserdruckwelle gebildet durch eine fokussierende Düse 7 und dem Einlaß 4 übertragen wird , der Rotorblätter 3 in Exzenterschneckenpumpe 1 in den Rotor resultiert , wird 3 durch Einstellung des elektrischen Entladungsstroms, die Frequenz und die Dauer der elektrischen Entladung in der Kammer 6 von der Spannungswandlereinheit 11, Stromversorgung und Möglichkeit elektrogidroudarov in Wasser , und als Ergebnis rotiert -. Kraftmoment des Rotors auf die Welle 14 und die Rotordrehzahl 3 regulieren. in diesem Fall ist die elektrische Maschine 13 dreht sich mit dem Rotor 3 und die Rotorenergie zusammen beginnt in einem reversiblen regenerative Modus (Selbstanregungsanordnung und Regelung der Generatorparameter nicht gezeigt) und beginnt zu erzeugen Elektrizität durch Umwandeln Teil der kinetischen Rotorenergie 3 in elektrische Energie elektrische Generator 13. Stator zu betreiben elektrische Wicklung 13 ist elektrisch über einen Schalter (nicht dargestellt) an den Spannungswandler 11 und an die autonome Quelle 12 (nicht gezeigt zum Aufladen dieser Batterie verbunden sind . Da Wasser in dem Prozess der elektrischen Entladungen und elektrogidroudarah intensiv in einem geschlossenen Arbeitskammer, kann es nützlich sein , die Wärmeabfuhr mittels seiner externen zusätzlichen Wärmetauscher zu verwenden , von der Oberfläche der Pumpgehäuse 2 (nicht dargestellt) und Entladungskammer 5.

Somit erlaubt die vorgeschlagene Selbst reversible Zentrifugalpumpe effiziente direkte Umwandlung von chemischer Energie des Wassers durch eine elektrohydraulische Effekt der elektrischen Entladungen in Wasser -in andere Formen von nutzbarer Energie.

Die vorgeschlagene Gebrauchsmuster zuvor wurde teilweise in Laborversuchen getestet.

FORDERUNGEN

Unabhängige umkehrbare Kreiselpumpe einen Hohlkörper in Form einer Schnecke mit zwei Arbeitsöffnungen darin aufweist, von denen einer - der Ausgang tangentiale Loch und dem zweiten - Eingangs axiale Bohrung hydraulisch mit dem Flügelrotor verbunden und gonny Motor auf der Welle des Rotors, dadurch gekennzeichnet, Pumpe ferner mit der Außenkante eingesteckt mit hohlzylindrischer elektrogidrorazryadnoy Kamera vorgesehen und strömungstechnisch mit einem verbundenen der Öffnungen der Kreiselpumpe, die zweite seine Arbeitsloch sicher und fest verschlossen und die gesamte Gehäusepumpenarbeitsraum und einem Entladungsraum, gefüllt mit Flüssigkeit, wie Wasser, und in der Entladungskammergehäuse eine elektrische Zündkerze eingeschraubt ist, befestigt durch elektrisch einstellbarer Impulsfrequenz - Spannungswandler an die Batterie und an die Statorwicklungen des Motors gonnogo.

Druckversion
Autor: VDDudyshev, Akademiemitglied der REA
Erscheinungsdatum 01.10.2006gg
