| Teil Heim
Produktion, Amateur Funkamateur Modellflugzeuge, Raketen- Nützlich, unterhaltsam |
Stealth - Master
Elektronik Physik der Technik Erfindung |
Raum Geheimnis
Erde Mysteries Secrets of the Ocean List Kartenausschnitt |
  |
| Verwendung des Materials ist für die Referenz (für Websites - Hyperlinks) zulässig | |||
Navigation: => |
Startseite / Produkte Patente / In der Sektion des Kataloges / zurück / |
|
Erfindung
Russische Föderation Patent RU2223996
Priming Emaille, wasserdispergierten KORROSIONS SERIES "KRONAKRIL"
Name des Erfinders:. Romanowski DV; Skorohodova ON
Der Name des Patentinhabers: Dmitry V. Romanowski
Korrespondenzanschrift: 150051, Jaroslawl und / I 565, pat.pov. Yu.A.Kuzminu
Startdatum des Patents: 2002.12.05
Die Erfindung betrifft eine Farb- und Lackmaterialien, nämlich die Wasserdispersionsgrundierungszusammensetzungen zum Schutz gegen Korrosion von Metalloberflächen in atmosphärischen Bedingungen verwendet und ausgesetzt verschiedenen Flüssigkeiten. Es kann als eine primäre Grundierung und auch als Standalone-Lack verwendet werden. Die Zusammensetzung umfaßt eine Acryldispersion, Tönpaste, ein Dispergiermittel, ein Verdickungsmittel und Wasser enthält, und ein Korrosionsschutzpigment Calciumphosphat Kronen. Verwendung von Calciumphosphat in Kroon Priming Emaillen Passivierung bietet eine einzigartige Aktivität in Verbindung mit dem Metallsubstrat fosfathromationov sowohl Eisen- als auch Nichteisenmetalle und Bereitstellen kathodische Schutzanode.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft eine Farb- und Lackmaterialien, nämlich die Wasserdispersionsgrundierungszusammensetzungen zum Schutz gegen Korrosion von Metalloberflächen in atmosphärischen Bedingungen verwendet und ausgesetzt verschiedenen Flüssigkeiten. Es kann als eine primäre Grundierung und auch als Standalone - Lack verwendet werden.
Es ist bekannt, eine wässrige Dispersion Grundierzusammensetzung zu verwenden stirolkarboksilatny-Butadien-Latex, umfassend ein Tensid, Phosphorsäure, Hydroxyethylcellulose, Natriumpolyphosphat und Wasser [Urheberrecht Zertifikat USSR 10044302, MKI C 09 D 5/02, 1980].
Der Nachteil dieser Zusammensetzung ist die geringe Filmfestigkeit und geringe Korrosionseigenschaften der Beschichtung.
In der Nähe von der beanspruchten Erfindung und als Prototyp genommen ist eine Wasserdispersionsbeschichtung ein Latex von Styrol-Butadien-Copolymer, Orthosäure, tsinkzhelezofosfatny Pigment, Tensid, rotes Eisenoxid, Hydroxyethylcellulose, Natriumpolyphosphat und Wasser [Russische Föderation Patent 2063409, IPC 6 C 09 D 109/08, publ. 10/07/96].
Dieser Primer wurde erhöht ein (im Vergleich zu 1.004.432), die mechanische Festigkeit und die Korrosionsbeständigkeit etwas erhöht, wenn durch die zusätzliche Einführung des Phosphorsäure zu Wasser ausgesetzt Pigment tsinkzhelezofosfatnogo.
Jedoch ist diese Grundierungszusammensetzung eine geringe Beständigkeit gegenüber Mineralölen, alkalischen Lösung von NaCl, Benzin und anderen Lösungsmitteln.
Die Aufgabe der vorliegenden Erfindung, eine wässrige Dispersion von Priming Emaille mit erhöhter Resistenz gegen die statische Wirkung der oben genannten Flüssigkeiten zu schaffen, die gute Nutzung der es in der chemischen, technischen und Automobilindustrie macht.
Die Erfindung besteht in der Verwendung als Korrosionsschutzpigment anstelle von Phosphorsäure und tsinkzhelezofosfatnogo Pigment, crown-Calciumphosphat - Korrosionsschutzpigment RF Patent 2.151.157.
Das technische Ergebnis der Verwendung von Kroon Calciumphosphat in wässriger Dispersion gemahlen Schmelz fosfohromatnoy Bildung auf dem Substratfilm unter dem Einfluss einer korrosiven Umgebung, die Passivierung von Metalloberflächen bewirkt und somit stellt eine zusätzliche Schutzwirkung.
Somit stellt die Verwendung von Calciumphosphat in Kroon Priming Emaillen Passivierung eine einzigartige Aktivität in Verbindung mit dem Metallsubstrat fosfathromationov sowohl Eisen- als auch Nichteisenmetalle und Bereitstellen kathodische Schutzanode.
Grundieren Schmelz als Prototyp erfinderisch und besteht hauptsächlich aus einem Bindemittel, ein Korrosionsschutzpigment, Abtönpasten, Dispergiermittel und Verdickungsmittel, wobei der Rest Wasser, das als Lösungsmittel verwendet wird.
In dem Stand der Technik als ein Bindemittel des Latex aus Styrol-Butadien-Copolymer in der vorliegenden Erfindung verwendet wird, schlägt dies als eine Acryldispersion in ihrer Zusammensetzung, verwenden: Styrol, Vinylacetat (30-70%), Acryl- oder Methacrylsäure (geeigneterweise von 70 bis 30%), was die Festigkeit und Elastizität der Beschichtung verbessert. Seine quantitative Gehalt in der Grundierungs - 30-50%, was als Ergebnis der Forschung festgelegt ist. Diese Funktion ist vom Prototyp unverwechselbar.
Im Stand der Technik als Korrosionsschutzpigment und Phosphorsäure verwendet tsinkzhelezofosfatny Pigment in der vorliegenden Erfindung, wie es oben nachgewiesen wurde, das Calciumphosphat-Kronen seines Inhalts in den Boden Schmelz 0,1-20% verwendet, abhängig von dem Metall, das mit diesem Primer beschichtet ist -emalyu. Diese Funktion ist vom Prototyp unverwechselbar.
Im Prototyp wie das Farbschema angewandt Pigment rotes Eisenoxid, die die grundierte Fläche in einer rötlich-braune Farbe färbt. Allerdings kann in dieser Art von Priming Emaille verwendet werden, und andere Farbpigmente, wie Eisenoxidgelbpigment, Pigment Blau Phthalocyanin, Chromoxid, Aluminiumpulver, und andere, die, ohne die chemischen Angriff auf den bedeckten Boden Emaille Metall ändert, ändert nur die Farbe der Beschichtung. Da die Farbe des Bodens Emaille verschieden sein können, ist es ratsam, für alle Kohler Pigmente Gattungsbegriff anwenden - Abtönpaste. Dessen (Paste) -Gehalt in dem Primer ist fast die gleiche wie die im Stand der Technik - 1,10%. Diese Funktion ist auf dem Stand der Technik üblich.
Im Stand der Technik als Dispergiermittel Natriumpolyphosphat verwendet, aber das gleiche kann eingesetzt werden, beispielsweise, Kaliumpyrophosphat, Natrium- oder Kaliumpyrophosphat, Natrium- oder Kaliumtripolyphosphat, Copolymere von Acryl- und Methacrylsäuren, modifizierte Polysiloxane. In der vorliegenden Erfindung, Natriumpolyphosphat oder anderen oben genannten Substanzen, führen Sie das Dispersionsmittel die gleiche Funktion, sondern schränkt ihre Anwendung (basierend auf F & E) von 0,1 bis 1,0% in der Zusammensetzung des Bodens Schmelz reichen. Dieses Merkmal "Dispergiermittel" wird auch mit dem Prototyp geteilt.
In dem Stand der Technik als Verdickungsmittel Hydroxyethylcellulose verwendet, die zu der Gruppe der Celluloseester gehört. Zu dieser Gruppe gehören: Carboxymethyl Cellulosediacetat, Celluloseacetatpropionat Cellulose Tylose, metsiloza, kann aber verwendet werden, und Polymere von Acryl- und Methacrylsäure oder Polyurethane (Polyhydroxy mit Isocyanatgruppen genäht), der in seiner Wirkung als Teil der Grundemail ähnlich, so für diese Stoffe ist es ratsam, den allgemeinen Begriff "Verdickungsmittel", vor allem wegen seines Inhalts in der Grundierung für alle Stoffe in dieser Gruppe 0,05-0,2% ergibt erzielte Wirkung zu verwenden.
Der Rest des vorgeschlagenen Priming Emaille - Wasser als Lösungsmittel.
Ein Beispiel der vorliegenden Erfindung kann ein Boden Schmelz, ein Verfahren bereitzustellen zur Herstellung von der Klägerin durchgeführt.
In einem Behälter mit einem Rührer in einer Menge von verschreibungspflichtigen aufgeladen wurde, während das Wasser, Verdickungsmittel Rühren, Dispergiermittel, Calciumphosphat Kronen, wird das Rühren für 25-30 min durchgeführt. Die Mischung wird dann auf einer Perlmühle eingespeist und Blei Dispersion der Grad der Schleifvorrichtung für "wedge" nicht mehr als 30 Mikrometer zu erreichen. Ausgefranst Gemisch wird in einem Mischer zugeführt und dann zu der Formulierungsmenge der Acryldispersion. Nach dem Rühren für 20 bis 30 Minuten zugegeben, um die gewünschte Farbtönung Pasten herzustellen. Als nächstes Priming Emaille Prüfung auf Qualitätsindikatoren.
Für den Widerstand gegen statische Wirkung von aggressiven Flüssigkeiten Vergleich wurden Verbindungen der Grundierungslacke hergestellt nach dem beanspruchten Erfindung und dem Stand der Technik Zusammensetzung des Primers. Bei der Bestimmung der Schichtwiderstand der statischen Auswirkungen von aggressiven Flüssigkeiten Emaille Grundierung wurde auf eine Platte von 08 KP Stahl aufgetragen, die zuvor von Rost gereinigt und mit Aceton entfettet. Die resultierende Beschichtung bei einer Temperatur von 20 ± 2 ° C für 5 Tage gehärtet und dann getestet.

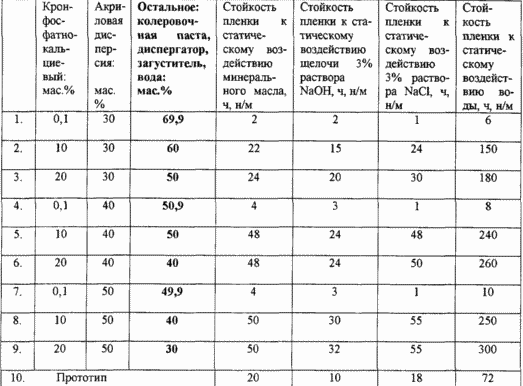

Diese Tests sind in der Tabelle zusammengefasst. 1 sind die vorgeschlagenen Zusammensetzungen der Ansprüche 1-9, wobei die Masse Emaille mit unterschiedlichen Verhältnissen von Calciumphosphat Kroon und Acryldispersion, wie in Anspruch 10 - Primer, hergestellt in Übereinstimmung mit dem am meisten korrosionsbeständige Grundiermittelzusammensetzung des Prototyps.
FORDERUNGEN
Priming Emaille wässrige Dispersion antikorrosive umfassend ein Bindemittel, ein Korrosionsschutzpigment Tönpaste, ein Dispergiermittel, ein Verdickungsmittel und Wasser, dadurch gekennzeichnet, daß es als Bindemittel Acryldispersion enthält, als Korrosionsschutzpigment - Kronen Phosphat Calcium, wt%.
Acryldispersion 30-50
Krohn-Calciumphosphat 0,1-20
Abtönpaste 1-10
Das Dispergiermittel 0,1-1,0
Das Verdickungsmittel ist 0,05-0,2
Andere Wasser
Druckversion
Erscheinungsdatum 18.01.2007gg
Kommentare
im Auge kommentierte halten , dass der Inhalt und der Ton Ihrer Nachrichten , die Gefühle von echten Menschen verletzen können, Respekt und Toleranz gegenüber seinen Gesprächspartnern, auch wenn Sie Ihr Verhalten in Bezug auf die Meinungsfreiheit und die Anonymität des Internets, ändert ihre Meinung nicht teilen, nicht nur virtuell, sondern realen Welt. Alle Kommentare werden aus dem Index, Spam - Kontrolle versteckt.
