Russische Föderation Patent RU2200357
SOLARBATTERIE
Name des Erfinders:. Fintisov AI; Kazmin SI
Der Name des Patentinhabers: Open Joint Stock Company "Saturn"
Korrespondenzanschrift: 350072, Krasnodar, Solnetschnaja str, 6, Open Joint Stock Company "Saturn", Patent Sector
Startdatum des Patents: 2001.06.04
Die Erfindung betrifft die Elektrotechnik, insbesondere auf Vorrichtungen zur durch Umwandlung von Lichtstrahlung in elektrische Energie um elektrische Energie zu erzeugen, und ist für den Einsatz in Solarzellstrukturen, die eine Wabenplatte vorgesehen. Das technische Ergebnis der vorgeschlagenen Solarzelle ist die Zuverlässigkeit der Solarzelle verbessert, eine einfachere Montage und die Verschlechterung der elektrischen Eigenschaften während des Betriebs zu senken. ZUSAMMENFASSUNG: eine Solarbatterie, die auf der Wabenplatte mit Carbonfaser und der Oberfläche des Trägers, bestehend aus den Modulen aus Solarzellen in Serie oder parallel Sequenz über flache Metallreifen thermo Kompensatoren an der vorderen Oberfläche jeder Solarzelle verbunden ausgebildet ist eine Schutzglasplatte geklebt, auf der Rückseite der Solarzelle oder einem Teil davon verleimt Filmsubstrat perforiert ist, überlappende alle Lücken zwischen den Solarzellen und lässt die meisten der Rückfläche der Solarzelle auf.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft die Elektrotechnik, insbesondere auf Vorrichtungen zur durch Umwandlung von Lichtstrahlung in elektrische Energie um elektrische Energie zu erzeugen, und ist für den Einsatz in Solarzellstrukturen , die eine flache Wabenplatte vorgesehen.
Bekannte Solarzelle [1], entwickelt das Raumschiff anzutreiben. Die Solarzelle weist Solarzellen verbunden flexible Zellenverbinder aus Wabenplatten, deren Oberfläche aus CFK-Schichten gebildet ist, und Isolationsmaterial auf, zwischen denen eine wabenförmige Aluminiumfolie.
Stromerzeugungs Teil der Solarbatterie, Solarzellen, bestehend aus einer Schutzschicht auf der flachen Oberfläche der Platte durch elastische Dichtungsmittel verbunden ist, wobei die Klebstoffzusammensetzung auf eine kontinuierliche Schicht aufgetragen wird.
Die Nachteile dieser Konstruktion ist, die Anwesenheit in dem Klebstoff Abstand zwischen den Elementen, die durch den Einfluss von Faktoren Elektrisierung und technologischen Komplexität der Bereitstellung von Zwischenelementspalte in dem Etikett im Betrieb zu einem erhöhten Abbau von Solarzelleneigenschaften führt.
Die bekannteste und als Prototyp akzeptiert, ist ein Solar-Panel [2] für das Raumschiff "GLOBAL", bestehend aus 8 Flachbildschirm-Waben Größe 800h1778 mm. Zell Füllstoff aus Aluminiumfolie und verleimt zwischen zwei Lagen Kohlefaser. Um eine elektrische Isolierung auf der CFRP geklebt Kapton Polyimid-Folie. Solarzellen werden dem Kapton Polyimidfilm verleimt mit Silikonkleber RTV-S691.
Die Leistungserzeugung der Solarzelle unter Verwendung von Siliziumzellen Mess 65,0h40,0 mm, einer Dicke von 200 Mikrometern. Inter Umschaltung wird shred Silberfoliendicke von 12,5 & mgr; m durchgeführt. Auf der Vorderseite der Solarzelle Glasplatten Stempel CMX 100 Mikrometer dick geklebt.
Nachteilig bei dieser Konstruktion ist die Komplexität des Prozesses von miteinander verbundenen Solarzellen des Klebens der erforderlichen Zwischenelement-Spalt und ohne Beschädigung interzellularen Anschlüsse thermo Kompensatoren bietet. Darüber hinaus füllt das Bindungsteil des Leims die Lücken zwischen den Solarzellen, die durch die Auswirkungen Elektrifizierungsfaktoren während des Betriebs zu einer erhöhten Abbau von Solarzelleneigenschaften führt.
Das versicherungstechnische Ergebnis in der vorgeschlagenen Solarzellenstruktur erreicht: höhere Zuverlässigkeit, einfachere Montage und geringere Verschlechterung der elektrischen Eigenschaften in Betrieb.
Dies wird dadurch in einer Solarbatterie erreicht, auf der Wabenplatte angeordnet ist, und bestehend aus Einheiten von Solarzellen in Reihe gebildet oder in Reihe parallel über flache Metallreifen thermo Kompensatoren verbunden und an der vorderen Oberfläche jeder Solarzelle ist eine Schutzglasplatte geklebt, auf der Rückseite der Solarzelle oder einem Teil davon verleimt Filmsubstrat perforiert ist, überlappende alle Lücken zwischen den Solarzellen und lässt die meisten der Rückfläche der Solarzelle auf.
Die Merkmale, so dass die Linie der "Neuheit" Kriterium vorgeschlagen, Solarbatterien, die folgenden: die Gegenwart des perforierten Filmsubstrat auf der Rückseite der Solarzelle; Durchführen Film es Substrat, um die Lücken zwischen den Solarzellen zu überlappen, während die meisten der maximal offenen hinteren Oberfläche der Solarzelle zu verlassen.
Das Vorhandensein des perforierten Filmsubstrats obige Weise angeordnet gewährleistet das Fehlen von Klebstoff in den Zwischenräumen zwischen den Solarzellen und andere Elemente der Strukturen, die deutlich die Verschlechterung der elektrischen Solarbatterieeigenschaften während des Betriebs reduziert und eliminiert Zwischenelement bei welcher Abstand Durchführung der Reinigung die große Möglichkeit Schaden Interelementschalt.
Darüber hinaus sorgt die Lage des perforierten Filmsubstrat in der obigen Weise, dass die geometrischen Abmessungen und die Zwischenelementabstand auf das Etikett auf dem Rahmen der Platte, was den Montageprozess und die erforderlichen Zubehörteile vereinfacht.
Schließlich stellt die gelochte Filmsubstrat Solarzellen vorgeschlagene Konstruktion eine zusätzliche elektrische Isolation zwischen den leitenden Flächen des Paneels Rahmen des Solarbatterie, die besonders wichtig ist für die Kohlenstoff-Faserplatten mit Wabenoberflächen.
die Gesamtheit der Merkmale und Eigenschaften der separat für Nachweis der Konformität des vorgeschlagenen Solar Kriterium "erfinderischen Tätigkeit" Batterie analysiert. Es wurde festgestellt, dass die Verwendung der oben genannten Unterscheidungsmerkmale, die (durch Verringerung seiner Abbaukapazitätserhöhung am Ende der Lebensdauer) und die Verringerung der Komplexität ihrer Herstellung zur Verbesserung der spezifischen Eigenschaften der Solarbatterie in Verbindung mit den bekannten Merkmalen der technischen Ergebnis liefern besteht, ist sie nicht in der Literatur gefunden.
So nach Ansicht der Autoren, die vorgeschlagene Solarpanel erfüllt das Kriterium der "erfinderischen Tätigkeit".
 |

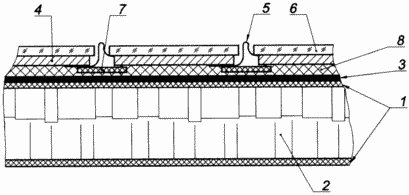

Die Zeichnung ist eine schematische Schnittansicht der Solarzellenstruktur auf dem Kohlenstofffaser Wabe. Der Lagerabschnitt Wabenplatte besteht aus zwei Schichten aus Kohlenstofffaser 1, die zwischen den beiden Waben aus Aluminiumfolie angeordnet ist. In dem Kohlenstofffaseroberfläche für die Verklebung von Solarzellen bestimmt anhaftenden Isolierfilm 3. Der Elektrizitäts Teil der Solarbatterien (Module), die aus vier Solarzellen miteinander verbunden sind, erzeugen über Elemente 5 mit Temperatur Kompensatoren Schalt. Die vordere Oberfläche jeder Solarzelle 4 geklebt Glasplatte 6; von der Rückseite der Solarzellen perforierten Filmsubstrat 7. Die Solarzellenmodule verklebt 8 an die Wabenplatte Klebstoffzusammensetzung verklebt sind. |
Ein Beispiel einer spezifischen Implementierung der vorgeschlagenen Solar Design
Die vorgeschlagene Solarfeld besteht aus vier rechteckigen, flachen Wabenplatte Größe 2,12h2,025 m. Da die Dämmplatten in 3 Polyimid-Folie 40 Mikrometer dick verwendet. Jede Platte 18 Module installiert, die Solarzellen 4200 Mikron dick und 57,4h30,7 mm verwenden. Die Solarzellen 4 sind in einer seriellen Kette mit Silber Taverne 5 30 Mikron dick, verschweißt Terminals 4. Solarzellen 5 sind s-förmige Shinki verbunden Biegung des thermo-Kompensation. An der Vorderseite Oberfläche jeder Solarzelle 4 geklebt Sicherheitsglas 6. Ketten von in Reihe geschalteten Solarzelle 4 mit geklebten Glasplatten 6 sind in der Rückseite des Gerätes mit Teilern gestapelt, bieten die erforderlichen Modulgröße und zwischen den Elementen Lücken. An der Rückseite des Solarzellenmoduls 4 in der VC-Klebstoff 9 perforiert Polyimidfilm 7 geklebt ist 40 Mikrometer dick und Umfang jeder Solarzelle geklebt. Nach dem Aushärten wird der Klebstoff aus dem Adaptionsmodul extrahiert, geprüft, und bei einer vorgesehenen Stelle durch Klebstoff 8 an der Platte anhaftet, welches als UV Dichtungsmasse verwendet wird, 7-21, die vorher dünn auf die vorbereitete Oberfläche des Paneels aufgebracht wird.
QUELLEN VON INFORMATIONEN
1. Gunther la Roche. Solargeneratoren Fell Raumfahrt sterben. Braunschweig, Wiesbaden Vieweg, Deutschland, 1997. ISBN 3-528-06945-7.
2. GLOBASTAR. Solar-Generator-Design und Layout für Low Earth Orbit Anwendung unter Berücksichtigung der Handelsaspekte und Quantität Produktion. D-81663 München, Deutschland.
FORDERUNGEN
Die Solarbatterie auf einem wabenkohlefaser befindet Abstützfläche und aus einem Modul von Solarzellen in Serie oder serienparallel über flache Metallreifen thermo Kompensatoren und an der vorderen Oberfläche jeder Solarzelle ist eine Schutzglasplatte verbunden gebildet geklebt, und auf der Rückseite Solarzellenoberfläche oder einen Teil des perforierten Filmsubstrats eingehalten wird, dass der perforierte Filmsubstrat alle Lücken zwischen den Solarzellen zu überlappen, angeordnet sind dadurch gekennzeichnet, während die meisten der offenen hinteren Oberfläche der Solarzelle zu verlassen.
