Erfindung
Russische Föderation Patent RU2265256

Solarbatterie Folding

Solarbatterie Folding

Name des Erfinders: Kirsanov YD (RU); Novikov AV (RU); Mironov SV (RU); Popov IV (RU); Kuznetsov AV
Der Name des Patentinhabers: Gesellschaft mit beschränkter Haftung Scientific-Production Center der Anlage "Red Flag"
Korrespondenzanschrift: 390043, Rjasan, etc., etc. Shabulina 2A, NPT - Fabrik "Red Flag", der Leiter der Abteilung von AI Maiorova
Startdatum des Patents: 2004.08.02

Die Erfindung bezieht sich auf eine Solarstrom und kann verwendet werden Elektronik mit Strom zu versorgen und andere Batterien. Das technische Ergebnis der Erfindung: die Schaffung eines einfachen, zuverlässigen, komfortabel, langlebig, kompakt, stoßfest und leicht zu verwaltenden Solarzelle mit hoher Haltbarkeit, optimales Gewicht. Essenz: ausklappbare Solarpanel besteht aus gleich großen Photovoltaik-Module in Längsrichtung mit einem Abstand auf der Basis eines flexiblen Materials in einem Rahmen mit der Möglichkeit der wiederholten Faltung in dem Bündel enthalten. Jede Photovoltaik-Module auf der Grundlage der abnehmbare Befestigungsmittel verbunden. Framing und aus in Längsrichtung beabstandeten Kopfquerelementen entlang der Seiten des Substrats von Photovoltaik-Panels mit Klappe Möglichkeit verbunden ist, wenn das Paneel photovoltaischen ändern.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Sonnenenergie, auf Systeme mit mehreren Platten, umfassend elektrisch miteinander verbunden photovoltaischen Zellen zur Erzeugung von elektrischem Strom und kann zur Leistungselektronik und Lade verschiedene Batterien verwendet werden.

Bekannte tragbare Solarbatterie enthält, elektrisch und mechanisch miteinander verbunden Photovoltaik-Panel, bei dem eine mechanische Verbindung von Platten mit einem abgedichteten isolierenden Deckel leitenden Arme hergestellt, von denen jede mit Ärmeln versehen ist, durch die mittels elastischer Elemente leitende Arme Achsen auf Photovoltaik-Panels angeordnet verbunden, wobei die Achse auf einer Seitenwand sind mit den positiven elektrischen Anschlüsse der Platten verbunden ist, und auf der gegenüberliegenden Seite - mit negativem Befund Panel (russische Patent №140099, IPC H 01 L 31/045, 1994 g publ .. zu sehen.).

Bekannten zusammenklappbaren Mobilsolarbatterie von Bandmodulen zusammengesetzt ist, die Steifigkeit Photodetektor Oberflächen Spannung durch den Gleitrahmen, die auf dem Prinzip des Stromabnehmers (vgl. RF Patentnummer 2.127.470, IPC H 01 L 31/04, publ erzeugt vorgesehen. 1999 ).

Ein Nachteil der bekannten Klappsonnenkollektoren in einem erheblichen Gewicht durch die Verwendung von Metallkomponenten in Werkzeugmaschinen für die Batterie-Layout in der Betriebsstellung und eine geringe Korrosionsbeständigkeit Design, wenn bei hoher Luftfeuchtigkeit (im Meer, Flussschiffe) betrieben wird. Ein weiterer Nachteil ist die Komplexität und die Dauer des Layouts.

Bekannte leichte, tragbare Solar-Panel-fach haltigen elektrisch miteinander verbunden Solarpanel mit einer Vielzahl von Photovoltaik-Zellen festen Abständen auf einer flexiblen Basis mit der Möglichkeit der wiederholten Zick-Zack-Faltung in einem flachen Design, abschließbaren Verschluss der Bandtyp Velcro (siehe Nr. WO / 00253, N 01 L 31/045, publ 1984 -. ein Prototyp).

Nachteile der bekannten Konstruktion sind seine Komplexität, geringe Haltbarkeit, geringe Wartbarkeit, die im Bereich der hohen Wert seiner Anwendung begrenzt.

Die Erfindung löst das Problem der Bereitstellung einer einfachen, zuverlässigen, komfortabel, langlebig, kompakt, stoßfest und leicht zu verwaltenden Solarzelle mit hoher Haltbarkeit, optimales Gewicht zu schaffen. Zugleich gewährleistet die Vereinfachung der Montage und Demontage, schnelle Reparatur, die Verringerung der Zeit Solar in einen funktionierenden Zustand zu bringen, die Verringerung der Herstellungskosten.

Die gestellte Aufgabe wird dadurch gelöst, daß der Sonnenkollektor Faltung elektrisch miteinander verbunden Photovoltaikpaneel mit mehreren photovoltaischen Zellen fixiert mit einem Spalt auf der Basis eines flexiblen Materials mit der Möglichkeit der wiederholten Falt- und Befestigungselemente enthält, Photovoltaik-Module mit einem Rahmen aus Längs- und Querkopfelemente entlang der Seiten der Klappe auf der Basis von Photovoltaik-Paneelen befestigt, mit der Möglichkeit mit Photovoltaik-Module zu verändern, die jeweils mit dem Grundrahmen verbunden ist, bzw., und Fixierung und abnehmbar mittels Befestigungselementen.

Vorzugsweise lösbare Befestigungsmittel als Gurtbänder "Velcro", fixiert jeweils auf der Basis der Rückseite und Seite jeder Photovoltaik-Panel konstruiert.

Vorteilhaft stützen und seine Längs- und Querelemente ausführen Kopf eines gewebten Material, für Taschen von dichtem Gewebe einschließlich.

Vorzugsweise führen mit Löchern für die Montage von Befestigungselementen Framing, wobei die Befestigungselemente Schrauben sind.

Vorteilhaft gestaltet durch Längs- und Querelemente führen über Kopf aus dem Hohlraum in Lochleisten angeordnet.

Vorzugsweise ist jeder Photovoltaikpaneel Gesichtsschutzfilmbeschichtung auszuführen, installiert Befestiger in entsprechende Löcher und Framing Photovoltaikpaneel gefaltet, so dass der Abstand zwischen den einander zugewandten Oberflächen benachbarter Photovoltaikmodule mindestens 3 Millimeter.

Vorzugsweise elektrisch die Photovoltaik-Module in Reihen- oder Parallelschaltung mit Hilfe von flexiblen Leitern in den Klappen an den langen Seiten des Substrats eingebettet verbunden.

Es ist ratsam, zwei vor zehn Photovoltaik-Module zu haben, mit der Solarbatterie eine gefaltete Tasche mit einem Tragegriff ist.

Das Wesen der Erfindung, eine einfache und robuste reduzierbare Fenster fotoelekticheskih Verbindung mit der Stiftung zur Verfügung zu stellen und die Gestaltung einer dauerhaften, wartbar, leicht zu schaffen, zu bedienen, robust, stoßfest, leicht zu Herstellung Solarzellenstruktur ein optimales Gewicht für manuellen Transport mit. Diese kompakte Bauweise erreicht wird, die Akku-Laufzeit zu reduzieren in Betrieb zu nehmen, um die Korrosionsbeständigkeit der Struktur zu verbessern, ermöglicht eine einfache manuelle Migration, Lieferung, einen einfachen Transport, die Fähigkeit, ohne Begrenzung der Entfernung, Geschwindigkeit und Höhe in unterschiedlichen klimatischen Bedingungen zu transportieren,

Die obige Analyse des Standes der Technik, einschließlich der Suche von Patent- und wissenschaftlichen und technischen Informationen Quellen und Quellen über Analoga der beanspruchten Erfindung, die Informationen zu identifizieren, ermöglicht es festzustellen, dass die technischen Lösungen sind nicht vom Anmelder gefunden, durch die Merkmale identisch mit allen wesentlichen Merkmale der beanspruchten Erfindung gekennzeichnet. Die Bestimmung der Liste der erkannten einzigartige Reihe von Prototypen zeigten signifikante (bezogen auf den Antragsteller sieht technisches Ergebnis) kennzeichnenden Merkmale in dem Objekt beansprucht, die in den Ansprüchen. Daher trifft die beanspruchte Erfindung das Erfordernis der "Neuheit" im Rahmen der geltenden Gesetzgebung.

Informationen über bekannte Unterscheidungsmerkmale in einem Satz von Attributen des Standes der Technik die gleiche wie die der beanspruchten Vorrichtung ist die positive Wirkung zu erzielen, ist nicht möglich. Auf dieser Grundlage wird der Schluss gezogen, dass die vorgeschlagene technische Lösung, die das Kriterium der "erfinderischen Tätigkeit" erfüllt.

Das Wesen der Erfindung wird durch Zeichnungen veranschaulicht.

Solarbatterie Folding

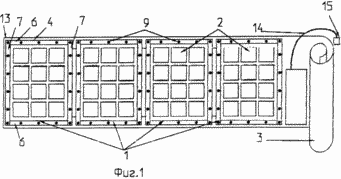

1 zeigt eine Solarbatterie von vier Photovoltaik-Module in der offenen (in Betrieb) Zustand (Draufsicht).

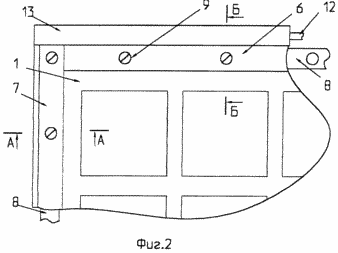

Figur 2 ist eine vergrßerte Fragment der Solarzelle von 1.

Figur 3 zeigt einen Schnitt A-A in Figur 2.

Figur 4 zeigt einen Schnitt B-B in Figur 2.

5 zeigt ein Solarpanel, wenn gefaltet.

Falten der Solarbatterie besteht aus mehreren zusammengesetzt (beispielsweise vier) von identischen elektrisch miteinander verbunden Photovoltaikpaneel 1 (Figur 1) mit einer Schutzfilmbeschichtung facial miteinander verbunden in Reihe und / oder parallel. Photovoltaik-Module 1 umfassen eine Vielzahl von photoelektrischen Wandler 2 und longitudinal 3-5 cm auf der Basis 3 aus einem flexiblen Material in dem Rahmen 4 beabstandet befestigt.

Jede Photovoltaik-Panel 1 mit der Basis verbunden 3 abnehmbare Befestigungsmittel ein Bandstreifen 5 "Velcro", fixiert jeweils durch 3 und auf der Rückseite jeder Photovoltaik-Panel 1. Die Photovoltaik-Panel 1 auf das Substrat Halterung 3 über Bandstreifen 5 "Velcro" Fig. 4, 5a und 5b, wo - die beiden Streifen von Band "Velcro", jeweils mit Haken und Schlaufen.

Rahmen 4 besteht aus in Längs- und Querrichtung erstreckenden Kopfelemente 6, 7 mit der Basis 3 mit der Möglichkeit der Klappe (Rotation), und aus einem flexiblen Material identischen oder ähnlichen Grundmaterial 3, einschließlich dichten Kapselgewebe. Verbindung und in Längsrichtung beabstandeten Kopfquerelemente 6, 7 an der Basis 3 der Maschine Nähen oder Kleben Klappe ermöglicht es ihnen (Drehen) und 180 ° jeweils in Bezug auf die Schweißlinie oder der Verbindung (3, 4). Framing 4 schließen Schäden an Photovoltaik-Module 1 mit der Klappentfaltung und Solar-und Transport im Allgemeinen sind spezielle zusammenklappbar Schott Taschen.

In einer besonderen Ausführungsform (1) Rahmen 4 kann aus einem quer und längs beabstandeten Kopfelementen 6, 7 gebildet, durch die flexiblen Streifen gefaltet Symmetrisches dichtes Gewebe genäht Heftmaschine an die Basis 3 entlang der Seiten des photovoltaischen Paneels 1 in diesem Fall die genannten Elemente Gemeinkosten hergestellt werden 6, 7 haben Hohlräume (Kanäle) in einem perforierten Streifen 8 definiert, die Steifigkeit bieten Kanten Photovoltaik-Module 1. Somit Montage jeder montieren Photovoltaik-Panel 1 ist weiterhin 8 in den Hohlräumen (Kanäle) eingebettet durch vier Lochstreifen durchgeführt angeordnet längs und quer Überkopfelemente 6, 7 Rahmen 4 an den Seiten von Photovoltaik-Panels 1.

Die gesammelte Solarbatterie Kopf Quer- und Längselemente 6, 7 sind über jeweilige Kanten der vorderen Oberfläche des photovoltaischen Paneels 1 so positioniert, dass der Rahmen 4 eine Breite von 3,2 Zentimetern aufweist. Framing 4, Lochleisten 8, Photovoltaik-Module 1 die entsprechenden Bohrungen für die Installation von Befestigungselementen in Form von Schrauben 9 (3). Erhältlich in den Rahmen 4 Lochleisten 8 bietet eine Passform an die Vorderfläche des Photovoltaik-Panel 1, dass die Enden der Photovoltaik-Module 1 von den negativen Auswirkungen schützt, einschließlich Staub, Feuchtigkeit.

Um Voreingenommenheit beseitigen, sind die Arbeitsfläche Ebenheit Solar-Photovoltaik-Panels bietet 1 4 verbunden durch Schrauben am Rahmen 9 insbesondere mit gleicher Teilung symmetrisch Basis angeordnet faltet Solarbatterie 3 (gefaltet). Beispiel Photovoltaik-Module 1 4 verbunden und die Basis mit dem Rahmen 3 mittels Schrauben 9, 4 gezeigt. Mit dieser Verbindung gefaltet (Figur 5), wobei der Abstand zwischen den gegenüberliegenden Oberflächen der benachbarten photovoltaischen Paneels 1 nicht weniger als 3 Millimeter, die sie vor Abrieb und mechanischer Beschädigung schützt die Solarbatterie während wiederholtem Falten.

3-Basis in der Gestaltung der Photovoltaik-Module definiert 4 1 außer Betrieb zu einem Bündel von "Tasche" gefaltet (oder "Portfolio"). Fig. 5, wird das System in zickzackförmig (Akkordeon) in dem Bündel mit 3 Basen von dem flexiblen Gewebematerial gefaltet. In dieser photovoltaischen zueinander und gesichert in der gefalteten Position Platte 1 zugewandten Oberfläche durch einen Lock-Verriegelungen 10 angeordnet Als solche Solarzelle ist bereit für den Transport zu einer Distanz, für die Bequemlichkeit, einen Griff 11.

Zur Erleichterung der Solarbatterie Falten enthält eine gerade Anzahl (zwei bis zehn) Photovoltaik-Module 1 auf die erforderliche Ausgangsspannung abhängig und die Anzahl der Photovoltaik-Module 1 und deren Verbindungen können unterschiedlich sein. Solar-Batterie-Kasten von vier Photovoltaik-Module 1 in erweiterter Form ist in Abbildung 1 dargestellt. Photovoltaik-Modulen 1 miteinander verbunden sind in den Leitern 12, 13 in der Revers platziert (als Bindemittel) des Substrats 3 entlang der langen Seite der Solarbatterie. Befestigungs photovoltaischen Paneels 1 auf das Substrat 3 und den Leitern 12, die das Photovoltaik-Paneel 1 in das System anzuschließen, die in 2 gezeigt.

Durch die Kombination von Standort und die Verbindungsleiter (12) am Ausgang der Solarbatterie Spannungs- und Stromwerte sind ein Vielfaches des Nennstroms und einem Photovoltaik-Panel 1. Ausgangsspannungs-Kabelstecker an den Enden 14 15 erreicht werden.

Solarbatterie funktioniert folgendermaßen

Um die Solarbatterie in die Betriebsstellung zu entfalten ist notwendig, um die Fallenschlösser 10 und Strecke in einer Zick-Zack gefaltet Photovoltaik-Module 1, um ihre Arbeit flach rückgängig zu machen. Diese Photovoltaik-Module 1 auseinander bewegt, "Akkordeon" und in extremen ausgefahrenen Position photoaktiven Bereich der Batterie ist auf die Summe der photoaktiven Flächen der einzelnen Photovoltaik-Module 1. Der Verbraucher von Strom an den Anschluss 15 verbunden ist gleich.

Solarbetrieb ist wie folgt. Entfalten der Batteriearbeitsfläche an der Sonne, ist es für den Verbraucher (Last) verbunden ist, die Pole (nicht gezeigt). Solarbatteriezusatz kann bei Temperaturen von -20 ° C gelagert und verwendet werden, um + 40 ° C. Sein Hauptzweck - Aufladen und Wiederaufladen der Batterien von Haushaltsgeräten (Laptops, tragbare Fernseher, Radios, etc.) auf dem Feld. Daher kann sie mit kleinen Abmessungen Batterieladesteuerung für Batterien Nennspannung von 6 V, 12 V oder 24 V. Der Prozess der Solarbatterie in der Transportstellung in umgekehrter Reihenfolge durchgeführt ausgestattet werden. Die Verwendung von optimalen Abmessungen im gefalteten und der ungefalteten Form sorgt für eine hohe Effizienz Solarbatterie.

Die Vorteile der Solarbatterie ist, dass die Leichtigkeit des vorgeschlagenen zusammenklappbaren elektrischen und mechanischen Verbindung von Photovoltaik-Panels schnelle Reduktion im Batteriebetrieb und die Möglichkeit einer Duplizierung von Photovoltaik-Module bietet, was die Zuverlässigkeit der Solarzelle als Ganzes erhöht. Diese Lösung ermöglicht es Ihnen:

- Um eine Solarbatterie Wartbarkeit auch unter Feldbedingungen auf Grund der Austausch defekter Photovoltaik-Module liefern;

- Eine kompakte Verpackung der gestapelten Photovoltaik-Modulen und Rahmen, der in der Lage ist, die linearen Abmessungen zu transportieren, die an die Größe der Photovoltaik-Module nahe sind;

- Um große Batterie mit linearen Abmessungen von den Fähigkeiten des Prozessanlagen schaffen, die Laminierung durchgeführt wird;

- Geben Sie wenig Zeit für die Reparatur, Batterie-Einsatz in einem betriebsbereiten Zustand und es für den Transport durch den Einsatz von leichten und flexiblen Rahmen Einfachheit zusammenklappbar Verbindung Falten;

Erhalten Sie die optimale Masse pro Photodetektor Oberfläche der Solarbatterie -;

- Um Strukturen zu schaffen, mit 4 bis 8 Sonnenkollektoren für eine leistungsstärkere Solarstationen.

FORDERUNGEN

1. Solarbatterie Falt elektrisch miteinander verbunden Photovoltaikpaneel mit mehreren photovoltaischen Zellen fixiert mit einem Spalt auf der Basis eines flexiblen Materials mit der Möglichkeit wiederholter Faltung, Befestigungselemente enthält, dadurch gekennzeichnet, dass die Photovoltaik-Module haben einen Rahmen aus Längs- und Querkopfelemente ausgebildeten basierte Photovoltaik-Panels an den Seiten der Klappe mit der Möglichkeit, mit Photovoltaik-Panels zu ändern, von denen jede mit dem Grundrahmen verbunden ist, bzw., und Fixierung und abnehmbar mittels Befestigungselementen.

2. Solarzelle nach Anspruch 1, dadurch gekennzeichnet, daß die lösbaren Befestigungsmittel Klebestreifen sind "Velcro", fixiert jeweils auf der Basis der Rückseite und Seite jeder Photovoltaik-Panel.

3. Solarzelle nach Anspruch 1, dadurch gekennzeichnet, dass die Basis und die Längs- und Querelemente Obergewebe aus einem Material mit einem dichten Kapselgewebe hergestellt.

4. Solarzelle nach Anspruch 1, dadurch gekennzeichnet, dass der Rahmen Bohrungen für die Montage von Befestigungselementen aufweist, wobei die Befestigungselemente Schrauben sind.

5. Solarzelle nach Anspruch 4, dadurch gekennzeichnet, daß die Längs- und Querrahmenelemente werden über Kopf Hohlraum in Lochleisten angeordnet sind.

6. Solarzelle nach Anspruch 5, dadurch gekennzeichnet, dass jede Photovoltaik-Panel einen Schutzfilm Gesichtsabdeckung hat, Befestigungselemente in den jeweiligen Löchern versehen und Framing-Photovoltaik-Panel so gefaltet, dass der Abstand zwischen den einander zugewandten Flächen von benachbarten Photovoltaik-Module von mindestens 3 mm .

7. Solarzelle nach Anspruch 1, elektrisch daß Photovoltaik-Panels gekennzeichnet angeschlossen an eine serielle oder parallele Verbindung mittels flexibler Leiter in den Klappen an den langen Seiten des Substrats eingebettet.

8. Solarzelle nach Anspruch 1, dadurch gekennzeichnet, dass es von zwei bis zehn Photovoltaik-Module umfasst und in einem Beutel mit einem Tragegriff gefaltet.
