Erfindung
Russische Föderation Patent RU2127470

PHOTOVOLTAIK AKKU

PHOTOVOLTAIK AKKU

Name des Erfinders:. Nador VP; Potapov VN. Strebkov DS
Der Name des Patentinhabers: All-Russischen Forschungsinstitut für Elektrifizierung der Landwirtschaft
Korrespondenzanschrift: 109456, Moskau, 1. Veshnyakovskaya Ave, 2, VIESH, STI - Abteilung, Patentierung und Vermarktung.
Startdatum des Patents: 1997.05.19

Verbrauch: zu wandeln Sonnenenergie in elektrische Energie, insbesondere in den Bau von Halbleiter-Photovoltaik-Generatoren. Das technische Ergebnis ist das Gewicht des Akkus zu reduzieren wird nicht reparabel und erfordert eine erhebliche Zeit in Betrieb und die Lagerung in einem kompakten Volumen für den Transport zu implementieren. Essenz: photovoltaische Batteriemodul besteht aus einem Riemen besteht, die Steifigkeit der Photodetektorfläche im Betrieb, die durch den Gleitrahmen erzeugt aus der Spannung durchgeführt wird, in dem die Knoten Führungen in Form von Kabeln fixiert sind. Der Rahmen besteht aus vier Paaren von Stangen an den Ecken über Scharniere verbunden schneidet. An Orten, die durch ein Gelenk jedes Paar von Kreuzungsstangen verbunden. Ein Paar von Winkelgelenke an einer Ecke des Rahmens angeordnet und sind am nahe aneinander, die mit einer Spannvorrichtung.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft die Umwandlung von Sonnenenergie in elektrische Energie, insbesondere auf Strukturen von Halbleiterphotovoltaikgeneratoren.

Bekannte Solarzellenmodul eine kristalline Photovoltaik, Gesichts laminiert zwischen Glas und Folie beschichtete Rückseite und Macht Rahmung Rahmen. (Broschüren Firmen "Sovlaks", "ARCO Solar", "Siemens", "Helios Technology").

Die Nachteile der bekannten Konstruktion sind:

eine große Masse pro Einheitsfläche des Photodetektors aufgrund der Verwendung von relativ dicken Glas;

Fördern der Komplexität, die mit der Sprödigkeit von Glas verbunden sind;

Mangel an Wartbarkeit.

Bekannten Solarzellenmodul aus amorphem Photovoltaik auf einem dünnen Metallsubstrat abgeschieden wird, ein transparenter laminierter Film zwischen der Vorderseite und der Rückseite durchgehenden Metallblech, geschlossen an der Außenseite mit einem Schutzfilm, und der Rahmen mit Vorspannung. (ECD Unternehmens Prospekt).

Die Nachteile dieser Konstruktion sind:

größere Masse pro Einheitsfläche des Photodetektors aufgrund der Verwendung eines ausreichend dicken, aufgrund der großen Größe der hinteren Metallplatte;

müssen besondere Maßnahmen zur elektrischen Isolation von Solarzellen und deren Orte aus der kontinuierlichen Metallblechschalt, was einen zusätzlichen Materialverbrauch und erhöht somit die Kosten des Moduls erforderlich ist;

unsachgemäße Verwendung von kristallinen Solarzellen aufgrund einer signifikanten Wärmeausdehnungskoeffizienten des Materials und der Rückseitenfolie, als Ergebnis signifikante zyklische Belastung Zwischenelementverdrahtungs während des Betriebs, was die Zuverlässigkeit des Moduls verringert;

Mangel an Wartbarkeit.

Bekannte Solarzelle auf Basis von gasgefüllten Glas zylindrischen Module in einem einzigen monolithischen Struktur (Solartechnik installiert, 1982, N 5, S. 25-28; Solartechnik, 1989, N 2, S. 3-6; energieaktive Gebäude /N.P. . Selivanov, AI Melua, SV Wehre, etc., Ed E.V.Sarnatskogo und NP Selivanov: Stroyizdat, 1988. - .. 376: Ill, S. 114-116.. ).

Die Nachteile sind:

geringe mechanische Festigkeit der Glas dünnen Schalen, die Photovoltaik aus der Umwelt zu schützen;

eine große Masse pro Einheitsfläche der Photodetektor-Batterie aufgrund der Verwendung von monolithischen Rahmens.

In der Nähe von dem technischen Wesen der vorliegenden Erfindung ist eine flexible photovoltaische Batterie enthaltenden amorphen Photovoltaik, auf einem dünnen Metallsubstrat zwischen dem Gesichts transparenten Filmbeschichtung und der Rückseite der Schutzfolie laminiert abgeschieden. (ECD Firmenprospekt, 1992).

Die Nachteile dieser Konstruktion sind:

Unfähigkeit spröden kristallinen Solarzellen zu verwenden;

Mangel an Wartbarkeit;

die Notwendigkeit, in einigen Fällen ist die Verwendung von speziellen Strukturen, die die Flachheit der Oberfläche des Photodetektors mit seiner Ausrichtung zur Sonne zu gewährleisten, denn aufgrund der ungleichmäßigen Beleuchtung willkürlich gekrümmten Photodetektorfläche des Modulwirkungsgrad deutlich reduziert;

inadvisability von Batterien für den Erwerb von Photovoltaik-Anlagen aufgrund der geringen Füllfaktor Bereich photoconverters Batterie verwendet wird;

Transport Unannehmlichkeit aufgrund der Unmöglichkeit, ihre Umwandlung in eine kompakte Einheit.

Die Aufgabe dieser Erfindung, einen zusammenklappbaren Mobil photovoltaische Batterien bereitzustellen.

Die Verwendung der Erfindung reduziert das Gewicht der Batterie, ist es nicht reparierbar wird und erfordert eine erhebliche Zeit in Betrieb und die Lagerung in einem kompakten Volumen für den Transport zu implementieren.

Die obigen Ergebnisse durch die Tatsache erreicht werden, dass photovoltaische Batteriemodul eines Bandes, die Steifigkeit der Oberfläche des Photodetektors, die durch ihre Spannung vorgesehen ist zusammengesetzt wird durch den Gleitrahmen erstellt, auf dem Prinzip des Pantographen aufgebaut.

Diese Lösung ermöglicht es Ihnen:

erhalten die niedrigste im Vergleich zu ähnlichen Gewicht pro Einheit Photodetektor Moduloberfläche, wie für kristalline Solarzellen unter Verwendung eines Substrats, bestehend aus getrennten Abschnitten mit linearen Abmessungen und Form der Einheit oder mehrere Photovoltaik-Wandler entsprechen, die deutlich seine Dicke mit einem festen Substrat im Vergleich zu reduzieren, und für flexible Substrat amorphe Solarzellen wird nicht benötigt;

schaffen die Möglichkeit einer kompakten Paket von gestapelten Modulen und einem Rahmen, der die maximale lineare Abmessung der Länge nahe den Modulen zu transportieren in der Lage ist;

Batterie Wartbarkeit auch unter Feldbedingungen auf Grund der Austausch defekter Module bereitzustellen;

schaffen große Module und Batterien mit linearen Abmessungen von den Fähigkeiten der Prozessausrüstung, die Laminierung durchgeführt wird;

bieten wenig Zeit, um eine Batterie in der Arbeitsbedingung und Falten es für den Transport durch die Verwendung eines Gleitrahmens und vorgequerverbunden mit Hilfe von flexiblen elektrischen Brücken Module einzusetzen;

Erstellen Rahmen mit mehreren Fenstern, die Module für leistungsfähigere Photovoltaik-Arrays angeordnet sind.

Das Wesen der Erfindung wird durch Zeichnungen veranschaulicht.

PHOTOVOLTAIK AKKU PHOTOVOLTAIK AKKU

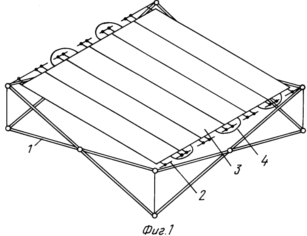

Fig. 1 - eine Gesamtansicht der Solarbatterie in einwandfreiem Zustand.

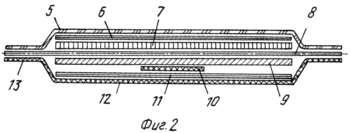

Fig. 2 - Stellen Sie das Band Laminiermodul auf Basis kristalliner Solarzellen.

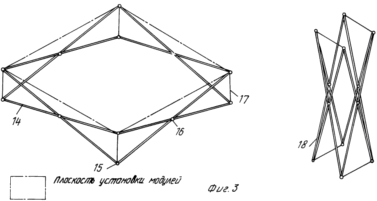

Fig. 3 - Strukturschema des Gleitrahmens.

Die Solarzelle 1 weist einen Gleitrahmen, dessen Ecken Führungen befestigt sind, beispielsweise in Form von Kabeln 2. Begrenzern Bandmodulen 3 befestigt, 4 die zusammengeschaltet durch flexible Brücken.

Kit für die Modul Laminierstreifen basierend auf kristallinen Solarzellen umfasst die folgenden Teile: facial transparenten Überzugsschicht 5, eine erste Folie aus Klebstoffmaterial 6, das zwischen einer Photovoltaik 7, einem zweiten Blatt aus Klebematerial 8 wird ein Substrat 9, ein Band (falls erforderlich) 10, eine dritte Klebstofffolie oder -platte schaltet 11 Material und der Rückseitenschutzfolie 12. Anstelle der beiden letzten Schichten 11 und 12 können mit den rückseitigen Schutzfilm Klebemittelzusammensetzung verwendet werden. Dasselbe gilt für die ersten beiden Schichten 5 und 6.

Bei der Verwendung von amorphen Solarzellen flexible Substrat 9 und ein zweites Blatt aus Klebematerial nicht verwendet wird.

Wenn eine ausreichende Zug- Vorder- und Rückseiten nicht von dem Umfang von dem Modul 13 mit einer minimalen Verdünnung der Klebeschichtmaterial geschaffen Bandage 9. Während des Laminierungsprozesses verwendet werden. Tatsächlich wird durch Laminieren der bekannten Technik durchgeführt werden, ohne Abweichungen.

Solarbatterieeinheit-Rahmen besteht aus vier Paaren von gekreuzten Stangen 14 verbunden, an den Ecken durch Gelenke 15. In jedem Paar der Kreuzungsstellen der Stäbe mit dem Scharnier 16, und seine Lage braucht nicht in der Mitte der Stäbe sein. Ein Paar von Winkelscharniere 15 an einer Ecke des Rahmens angeordnet und sind am nahe zueinander zwischen einer Spannvorrichtung 17. Die Anzahl der Spannvorrichtungen verbunden sind, insbesondere für eine Karkasse mit mehreren Fenstern aus der Härte von Stangen erhalten werden, 14 verwendet werden, und die spezifischen Betriebsbedingungen. Das Fenster, in dem die Module untergebracht sind, im Betrieb ausgebildet ist, drücken Sie den einzelnen Frame. Erstellen Sie bei Bedarf ein leistungsfähigerer Solarpanel zur Eckbänder 15 zusätzliche Paare von Stäben verbinden kann für die Platzierung Module mit zusätzlichen abgewinkelten Scharniere neue Fenster in Kombination 14 bilden.

Solarbatterie funktioniert folgendermaßen

Der Rahmen 1 von der Transportstellung 18 in einen Zustand, der in günstiger Befestigungsklappt hält 2 an den vier Ecken Scharnieren 14, die in der gleichen Ebene liegen. Wenn Führer flexibel sind und ermöglichen es Ihnen, 3 Module der kompakten Transportposition zu addieren, kann diese dauerhaft an den Führungen befestigt werden. Wenn harte Anschläge werden die Module an ihnen nach dem Einbau in den Rahmen stoppt. Ferner 17 mit dem Spannvorrichtungsrahmen zu einer Position erweitert, um die Spannungsbegrenzung und Module Bereitstellen dazwischen angeordnet. Der Prozess der Batterien in die Transportstellung in umgekehrter Reihenfolge durchgeführt.

FORDERUNGEN

Photovoltaic Batterie mit Modulen in dem Photovoltaik zwischen der Gesichts transparent und der hinteren Schutzabdeckung auflaminiert, einem Rahmen und einem Substrat, wobei die Module in der Form von Bändern hergestellt sind, die Führungen an den Gleitrahmen befestigt durch vier Paare sich kreuzender Stäbe bestehend verbunden an den Ecken und legt den Kreuzungs Gelenke, das Paar benachbarter Eckverbindungen angeordnet an einer oder mehreren Ecken des Rahmens wird zwischen einer Spannvorrichtung verbunden ist.
