Erfindung
Russische Föderation Patent RU2234034

SOLAR-Windenergieanlagen

SOLAR-Windenergieanlagen

Name des Erfinders: Babaev BD
Der Name des Patentinhabers: Dagestan State University
Korrespondenzanschrift: 367000, Machatschkala, ul. M. Hajiyev, 43a, DSU, MIS
Startdatum des Patents: 2002.12.04

Solar-Windturbine bezieht sich auf das Gebiet der Solartechnik, und insbesondere Anlagen zur Nutzung erneuerbarer Energiequellen - Sonne und Wind. Es kann für die Energieerzeugung und Luftreinigung verwendet werden. Windturbine umfasst einen Sonnenkollektor mit Wärmespeichermaterial fazoperehodnyj, über die durchscheinende Galerie mit flexiblen durchlässigen Rohr, spiralförmig gewundenen auf einem Metallrohr kommuniziert wird. Installation erhöht die Stabilität der Windturbine aufgrund der Ansammlung von Wärmeenergie Manövrierfähigkeit durch den Luftstrom eingestellt wird, die Nutzung erneuerbarer Energiequellen, reduzieren den Wärmeverlust und Energieverbrauch.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Solartechnik, und insbesondere Anlagen zur Nutzung erneuerbarer Energiequellen - Sonne und Wind. Es kann für die Energieerzeugung und Luftreinigung verwendet werden.

Eine Vorrichtung für einen natürlichen Entwurf mit Hilfe von Sonnenenergie zu schaffen [1], die einen Satz mit einem Abstand über dem Boden enthält ziehen Turm mit einem Diffusor. Der Turm ist als Wellmantel aus Solar absorbierenden Material gebildet ist und an ihm ein flexibles Spiralrohr aus optisch transparentem Material, wobei die Spulen miteinander verbunden sind. Das Rohr hat einen variablen Durchmesser entlang der Länge. Unteren Ende auf dem Umfang des Turms liegt auf dem ringförmigen Diffusor, der unter dem Kompressor angeordnet ist. Der Diffusor ist auf Gestellen montiert. Der Schlauch wird mit dem Verdichter über eine Rohrleitung verbunden ist, zum Zuführen von Druckluft. Um die vertikale Turm stabilisieren, wenn es Abfahrten und Aufstiege sind Seile und Winden.

Der Nachteil dieser Vorrichtung ist die Komplexität der Konstruktion, hoher Energieverbrauch durch die Verwendung des Verdichters, und einer Seilwinde, große Wärmeverluste und ohne Wärmespeicherfähigkeit.

Die nächstgelegene technische Wesen ist ein Solar-Windturbine [2], die einen Satz Winkel enthält dämpfende Grund, darüber befindet sich in der letzten Windturbine einen Lufthohlraum einer transparenten Beschichtung, die Kommunikation mit dem Hohlraum des Arbeitskanals und installiert zu bilden. Die Vorrichtung weist ferner einen absorbierenden Oberfläche mit Rippen auf beiden Seiten in dem Hohlraum angeordnet ist, und die Basis ist mit Vorsprüngen und Ausnehmungen abwechseln, die Rippe sich von der Basis in Richtung des Arbeitskanals ausgerichtet ist, und durch Abdecken der Solarstrahlung reflektierenden Oberflächen. Die Beschichtung hat eine Sägezahnprofil. Die Rippen sind in Kontakt mit der Basis und der transparenten Abdeckung.

Der Nachteil der bekannten Sonnenwindkraft ist die Komplexität des Designs, die Unfähigkeit, den Luftstrom, Abgas Instabilität zu steuern wegen Uneinheitlichkeit der Sonne Wirkung, geringe Speicher- und Absorptionsfähigkeit, große Wärmeverluste.

Aufgabe der Erfindung - eine verbesserte Stabilität Windturbinenbetrieb aufgrund der Wärmespeicherfähigkeit, die Möglichkeit der Regelung der Luftströmung durch den Kanal und die Verringerung der Wärmeverluste und den Energieverbrauch.

Das technische Ergebnis - vollständige Absorption von genügend Sonnenlicht, um sicherzustellen, um die Stabilität der Stromversorgung und die Nutzung erneuerbarer Energiequellen zu verbessern.

Das technische Ergebnis durch den Sonnenwind Turbine erreicht wird, umfasst einen Sonnenkollektor, bestehend aus einer absorbierenden Basis und Klarlack, am Fuße des Berges in einem Winkel von Kommunikation mit seinen hohlen Arbeitskanal gesetzt und montiert auf dem Gipfel des Berges Windturbine, der Sonnenkollektor mit fazoperehodnyj Wärmespeichermaterial hergestellt und berichtet mit einem Metallrohr, und der Kollektor ist über der transluzenten Galerie befindet, die mit einem elastischen transluzente Rohr in Verbindung steht, spiralförmig auf einem Metallrohr gewickelt ist, das Rohr und das Rohr an der Spitze des Berges in einen einzigen Kanal verbunden, der eine zusätzliche Windkraftanlage ist.

SOLAR-Windenergieanlagen

1 ist ein allgemeines Diagramm Inzision.

2 - Solarkollektor, der Plan; Abbildung 3 - eine Verbindung aus einem transparenten Material Galerie
Spiral elastischen Schlauch.

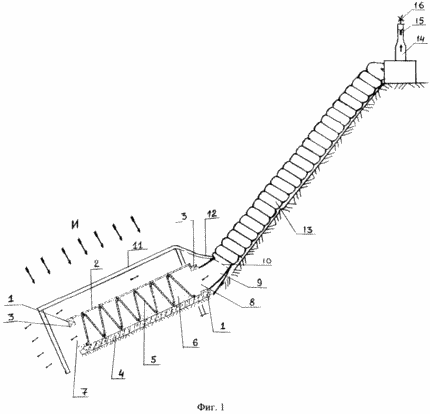

Abbildung 1. das allgemeine Schema der Solarwindkraftanlagen. Es enthält einen Solarkollektor 1, bestehend aus einer transparenten Abdeckung 2, Asphalt-Betonwand 3 und der Basis 4 in den Boden am Fuß des Berges aus, zwischen der Quer gewellten Wand 5 des Solarkollektors 1 und Asphaltbasis 4 ist fazoperehodnyj Wärmespeichermaterial 6. Der Solarkollektor 1 weist Löcher 7 8 Zu- und Abluft in einem Metallrohr 9, das auf der Seite des Berges zu seinem Gipfel ein Ventil 10 und gelegt hat. Oberhalb scheinend Solarkollektor installiert Galerie 11, die einen glatten Übergang 12 tritt in ein flexibles Rohr 13 aus lichtdurchlässigem Material ist spiralförmig auf das Metallrohr 9 gewickelt ist, das Rohr 9 und das Rohr 13 mit einem Berg mit einem gemeinsamen Kanal 14, in dem eine Windturbine 15. Die Windturbine Zusätzliche 16 an der Oberseite des Kanals 14 festgelegt ist.

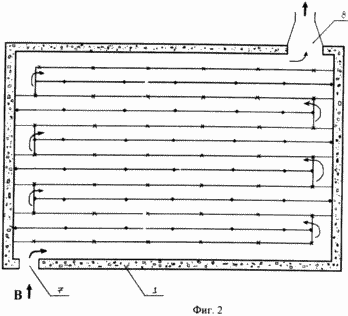

2, auf der Ebene des Sonnenkollektors Lufteintrittsöffnung 7 in den Vorratsbehälter gezeigt ist, die Bewegung innerhalb des Kollektors mezhgofrovom Raum 8 und den Auslass von heißer Luft in das Rohr 9.

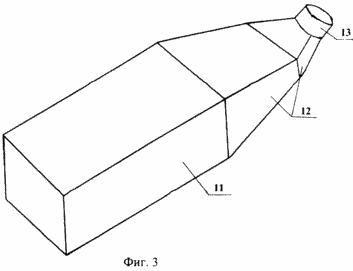

3 zeigt durchscheinend Galerie 11 und den reibungslosen Übergang 12 in seinem elastischen Schlauch 13 aus lichtdurchlässigem Material, die um ein Metallrohr 9 spiralförmig gewunden ist.

Solar-Windturbine arbeitet wie folgt.

Die Sonnenstrahlung (S) durch eine durchscheinende Galerie 11, die transparente Abdeckung 2 1 Sammler und absorbiert durch die Luft in der Galerie und Sammler fazoperehodnyj Material 6. Die Strahlung von der gewellten Wand reflektiert 5 enthält unter fazoperehodnyj Wärmespeichermaterial 6 und Asphaltbetonsockel 4 und absorbiert wird mezhgofrovom Luft in dem Raum eines Sammlers und Galeristen. Mit einem Überschuß der Sonnenenergie zum Heizen und Schmelzen fazoperehodnyj Wärmespeichermaterial in den Wellungen 6 verwendet, das heißt, ansammelt. In Abwesenheit von Sonnen Luft durch die durch die Kristallisation wärmespeichernden Materials freigesetzte Wärme erhitzt wird. Luft, die nach oben in den Vorratsbehälter 1, die Wellen zu umgehen und den Raum zwischen ihnen füllt, wie 2 durch Pfeile gezeigt ist von oben durch die Öffnung 8 in das Rohr zurückgezogen 1, reservoir 9.

Aufgrund der Temperaturdifferenz zwischen der Luftmenge und Druck im Solarkollektor 1, der Galerie 11 und dem Kanal 14 erzeugt einen Luftstrom in dem Rohr 9 und dem Rohr 13, das dann auf die Windturbine 15 fällt, die Strom erzeugt. In Gegenwart des Windes auf der Oberseite des Turbinenbergwind weitere 16 von ihm arbeitet, und die Galerie 11 und das Ventil 10 geschlossen und die Sonnenenergie akkumuliert fazoperehodnyj Wärmespeichermaterial in dem Vorratsbehälter 6 1. Bei Abwesenheit der Sonne Gallery 11 geschlossen ist und die Luft strömt nur durch den Kollektor 1, Heizung und zusätzliche Traktion zu schaffen wird durch Wärme erzeugte Wärmespeichermaterial 6. Galerie 11 und Spiralrohr 13 sind flexibel isolierten Solarkollektor 1 und das Metallrohr 9 und reduzieren den Wärmeverlust durchgeführt. Sonnenstrahlung dringt durch eine optisch transparente Wand des Rohres 13, spiralförmig gewickelten auf einem Metallrohr 9, eine zusätzliche Traktion.

Diese Solarkollektor mit fazoperehodnyj Wärmespeichermaterial, durchscheinend Galerie und Wendel gewickelt auf einem Metallrohr flexiblen Schlauch, erhöhen die Stabilität der Windturbine durch Wärmespeicherung, Manövrierfähigkeit Leistung durch den Luftstrom eingestellt wird, die Nutzung erneuerbarer Energiequellen, Wärmeverlust und Energieverbrauch zu reduzieren.

Wurde mit Hilfe der Sonnenenergie Luft und das Verlangen erstellt wurden, können auf der Oberfläche der Erde zur Belüftung von kontaminierter Luft verwendet werden.

QUELLEN VON INFORMATIONEN

1. V.M.Nizovkin, I.Z.Lutfulin und V.E.Hvan. Eine Vorrichtung für einen natürlichen Entwurf mit Hilfe von Sonnenenergie zu schaffen. - Autorenzertifikatnummer 979800, die M-Zellen. 3 F 24 J 3/02, E 03 G 7/02, Bull. № 45, 1982

2. Yu.M.Belyaev. Solar-Windturbine. - Das Zertifikat SU Copyright-Nummer 1471756, F 24 J 2/42, F 03 D 9/00, publ. 1987

FORDERUNGEN

Solar-Windturbine, einen Sonnenkollektor, bestehend aus einer absorbierenden Basis und Klarlack, und am Fuße des Berges in einem Winkel von der Kommunikation mit seinem Hohlraum, Betriebskanal eingestellt, und legen Sie auf dem Gipfel des Berges Windturbine, dadurch gekennzeichnet, dass der Solarkollektor mit fazoperehodnyj Wärmespeichermaterial hergestellt wird und es kommuniziert mit einem Metallrohr, und der Kollektor ist über der transluzenten Galerie befindet, die mit einem elastischen transluzente Rohr in Verbindung steht, spiralförmig auf einem Metallrohr gewickelt ist, das Rohr und das Rohr an der Spitze des Berges in einen einzigen Kanal verbunden, der eine zusätzliche Windkraftanlage ist.
