Erfindung
Russische Föderation Patent RU2293416
Unabhängige Strom VOLTAGE
Name des Erfinders: Dvoychenko Evgeniy Vladislavovich (RU); Mikhail V. Grishin
Der Name des Patentinhabers: Dvoychenko Evgeniy Vladislavovich
Korrespondenzanschrift: 121165, Moskau, p / 15, "PPF-Eustis" pat.pov. L.S.Pilishkinoy, Kenn-Nr 895
Startdatum des Patents: 2005.10.26
Die Erfindung bezieht sich auf Elektrotechnik und kann zum Aufladen des Mobiltelefons ist offline verwendet werden. Das technische Ergebnis ist die Fähigkeit, in den Energiesparmodus Laden der Batterie zu starten und zu beenden, und Handy aufladen - sowohl im Sonnenlicht und im Dunkeln, eine Einweg-Fluss von Elektrizität aus dem photoelektrischen Wandler (FEP) an die Batterie bereitstellt. In der autonomen Einheit Diodenkondensatorquellenspannung besteht aus einem Kondensator parallel FEP verbunden ist, und zwei Hochgeschwindigkeits-Schottky-Dioden, von denen die erste in Reihe zwischen dem FEP und dem Kondensator und dem zweiten verbunden ist, - zwischen dem Kondensator und der Batterie aus ihrem positiven Anschluß.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft eine Vorrichtung zur Lagerung und Konservierung von elektrischer Energie, nämlich das Mobiltelefon aufzuladen offline ist.
Ein Gerät Battery Saver Pro 5 Watt zum Aufladen Handys den photoelektrischen Wandler enthält (Internet www.vampirchik-sun.nm.ru.)
Der Nachteil dieser Vorrichtung ist seine Größe, die Unannehmlichkeiten des Transports und der Verwendung wegen seiner großen Fläche.
Das nächste Analogon der vorgeschlagenen Vorrichtung ist eine Vorrichtung, Violetta Solargear für Mobiltelefone Aufladen der photoelektrischen Wandler, Batterie, elektronische Schaltungsspannungsanstieg (Internet www.vampirchik-sun.nm.ru) enthält.
Der Nachteil dieser Vorrichtung ist unzuverlässig, unerschwinglich breite Palette von Kunden, die Unfähigkeit, in Abwesenheit von einem hellen Licht zu arbeiten.
Das technische Ergebnis der Erfindung ist es, die Regelung zu vereinfachen, während die erforderliche Leistung in Abwesenheit von einem hellen Licht aufzuladen bereitstellt. Die Erfindung bietet die Möglichkeit, zu beginnen und das Aufladen der Batterie-Ladegerät in den Energiesparmodus, und zum Aufladen des Handy-Akku beenden sowohl das Sonnenlicht durchzuführen und im Dunkeln, ein One-Way-Fluss von Strom aus Solarzellen photoelektrischen Wandler zur Batterie.
Das technische Ergebnis wird aufgrund der Tatsache erreicht, dass die autonome Spannungsquelle umfaßt einen photoelektrischen Wandler (FEP), die mit einer Batterie über eine Diode-Kondensatoreinheit und die Diode-Kondensatoreinheit besteht aus einem Kondensator, der parallel zu den Solarzellen und zwei Hochgeschwindigkeits-Schottky-Dioden, gewährleistet das Fehlen Rückmeldungen, von denen eine in Serie zwischen dem Verbindungspunkt von FEP und dem positiven Anschluß des Kondensators und dem zweiten verbunden ist, - zwischen dem gleichen Punkt (der Kondensator) und der Batterie von ihrem positiven Anschluß.
Zusätzlich kann die Schottky-Diode zwischen der Batterie und dem positiven Spannungsausgangsanschluß verbunden sein.
Weiterhin kann in parallel Batterie LED durch den Schalter geschaltet werden.
Darüber hinaus kann es eine Aufwärtsspannungsregler umfassen.
 |
 |
 |
 |

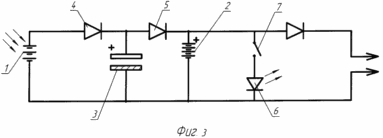

Abbildung 1 enthält eine Darstellung autonome Spannungsquelle; Figur 2 - die gleiche, mit der Schottky-Diode; Abbildung 3 - das gleiche mit einem sparsamen Lichtquelle; 4 - die gleiche wie eine Aufwärtsspannungsregler.
Unabhängige Spannungsquelle (1) einen photoelektrischen Wandler (PEC) 1 mit der Batterie 2 verbunden, über die Diode-Kondensatoreinheit des Kondensators aus 3 parallel geschalteten 1-FEP und zwei schnelle Dioden Schottky 4 und 5, von denen die erste eingearbeitet ist 1 zwischen dem FEP und dem Kondensator 3 und dem zweiten - zwischen dem Kondensator 3 und der Batteriepackung 2 von seinem positiven Anschluss. Parallel dazu weist die Batterie 2 eine Leuchtdiode 6 über Schottky-Dioden-Schalter 7. 8 (2) kann zwischen der Batterie 2 und dem positiven Spannungsausgangsanschluß enthalten sein. und eine Stand-alone-Spannungsquelle kann einen Aufwärtsspannungsregler 9 (4) für eine ausreichende Ladespannung und Strom an die Batteriepackung 2 in dem Fall von Solarzellen mit niedriger Ausgangsspannung, ausreichend für hochwertige Batterieladung versorgt werden.
Nach dem Beginn der Zufuhr des Ladestroms Einnahmen aus FEP 1 wird der erste Kondensator 3 aufgeladen und weitere Batterie 2. Nach Eingang der Beendigung des Ladestroms von den Solarzellen 1 beginnt den Kondensator 3 und geben ihre Kapazität durch die Diode 5 mit der Batterie 2, dh zu entladen, Es dient als Zwischenpufferkapazität mit Einweg-Kommunikation. Die Diode 4 stellt sicher, das Fehlen von Rückkopplung zwischen dem Kondensator 3 und PEP 1 und der LED-5 liefert keine Rückmeldung und Entladen des Akkus 2 durch den Kondensator 3.
FEP 1 in dem vorgeschlagenen Ladegerät für Betriebsspannung von 6,5 V und einem Strom von mindestens 100 mA ausgelegt ist, vorgesehen, um die Leistung von Sonnenlicht mindestens 800 W / qm
Die Vorrichtung ist kompakt, hat ein geringes Gewicht und ihre Abmessungen nicht überschreiten 135 × 65 × 22 mm.
aufzuladen Funktionell jedes Handy wie Sonnenlicht oder Dunkelheit.
Gebrauchte Batterien von Standard-Typ Nickel-Cadmium oder Nickel-Metallhydrid - AAA Typ und ziemlich billig.
Wenn der Handy-Ladevorrichtung keine Rolle beschrieben wird, wenn eine voll aufgeladene Batterie in das Ladegerät oder nicht, denn sogar ihre minimale Spannung und Leistung höher als die gleichen Eigenschaften der Batterie in einem Handy.
Die Verwendung der Ladeschaltung zwischen den Solarzellen und der Batterie 1 2 diodenKondensatorEinheit kann erheblich die Lebensdauer der Batterie und schließlich das gesamte Produkt als Ganzes zu verbessern.
Die Spannung einer FEP 1, durch die Diode Kondensatoreinheit ist mit dem Batteriepack 2 zugeführt und nicht mehr als die maximale Spannung für das Laden erforderlich ist, dh Der Akku kann nicht aufgeladen werden, was die Lebensdauer erheblich beeinträchtigt.
Mit dem Ladegerät optional LED 6 (3) hilft zu beleuchten, wenn Sie ein Mobiltelefon in der Dunkelheit zu verbinden, und diese Funktion und kann erfolgreich als lokale Beleuchtung und Lichtsignalzwecke verwendet werden.
Wenn in Niederspannungs-Ladegerät 1 FEP verwendet und die geringe Effizienz erhöht zum Regler die Spannung 9 gewährleisten Spannung ausreichende Aufladung aufgetragen und die Stromzufuhr zu der Batterie 2.
Die Batterien in das Mobiltelefon nach dem Aufladen der vorgeschlagenen Ladespannung haben ein wenig mehr als die zulässige Mindestspannung selbst Ladegerät Batterie entladen, so dass dieser nicht vollständig entladen haben.
FORDERUNGEN
1. Stand-alone-Source-Spannung, mit einem photoelektrischen Wandler (PEC), der mit der wiederaufladbaren Batterie, wobei die Solarzellen mit der Batterie über die Diode-Kondensatoreinheit verbunden, die aus einem Kondensator parallel FEP verbunden ist, und zwei Hochgeschwindigkeits-Schottky-Dioden die Abwesenheit von umgekehrt zu gewährleisten Verbindung, von denen eine zwischen dem FEP und dem Kondensator und dem zweiten verbunden ist, - zwischen dem Kondensator und der Batterie aus ihrem positiven Anschluß.
2. Die Spannungsquelle nach Anspruch 1, dadurch gekennzeichnet, dass zwischen der Batterie und dem positiven Spannungsausgangsanschluß enthalten zusätzliche Schottky-Diode.
3. Die Spannungsquelle nach Anspruch 1, dadurch gekennzeichnet, daß parallel zu der Batterie über einen Schalter eingeschaltet LED.
4. Die Spannungsquelle nach Anspruch 1, dadurch gekennzeichnet, daß zwischen dem FEP und dem diodenKondensatorEinheit enthalten einen Aufwärtsspannungsregler.
