Erfindung
Russische Föderation Patent RU2066502
PV-Module
Name des Erfinders:. Sablin Uhr; Kopaev VG. Sokolova NS. Braginsky AE. Schmidt IA. Alekseev VI
Der Name des Patentinhabers: Alexander Sablin
Adresse für die Korrespondenz:
Startdatum des Patents: 1994.01.19
Verwendung: in der direkten Umwandlung von Sonnenenergie in elektrische Energie, nämlich Photovoltaik-Module, die nutzbare Energie erzeugen in den zehn Watt. ZUSAMMENFASSUNG DER ERFINDUNG Die Solarzellen sind in der Platte und durch eine Schicht aus transparentem Dichtungsmittel befestigt an den Platten aus einem transparenten Material zusammengesetzt. Umfangsteile der Platten werden von Pads aus elastischem Material in den Längsrillen der Profile eingeklemmt, hergestellt aus einer Aluminiumlegierung. Zwei Profile sind aus gemeinsamen benachbarten Platten und die beiden Profile an der Peripherie des Moduls angeordnet sind, zu allen Platten gemeinsam ausgebildet.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft die direkte Umwandlung von Sonnenenergie in elektrische Energie und kann mit einem elektrischen zehn Watt in Photovoltaikmodulen, bevorzugt verwendet werden.
Bekannte Photovoltaik-Modul-Solarzellen enthält, verkörpert in Form von Platten auf porösen nichtleitenden Folien und dem Trägerband aus Polyesterfasern hergestellt (siehe US-Patent. N 4677248, Kl. H 01 L 25/02, op. 1987).
Der Nachteil dieses Solarmoduls ist die Komplexität des Designs, die der Komplexität der Ausführung der Befestigungselemente zurückzuführen ist, mit der die Solarzellenplatten an der konstant ansteigende Abstandshalter befestigt sind.
Der nächste in der technischen Wesen der beanspruchten Photovoltaik-Modul ist ein Photovoltaik-Modul ein versiegeltes Solarzellen und Profile mit Längsrillen für Platten umfasst, Profile Befestigungselement und Stromabnahmen (cm. Deutsche Patent N 3611542, Kl. H 01 L 31/04, op. 1987).
Der Nachteil dieses Solarmoduls ist die Komplexität und die Sperrigkeit der Struktur durch die Komplexität der Implementierung der Profile bestimmt, komplex geformte Flansche, und eine große Anzahl von Befestigungselementen. Wenn benachbarte Paneele in den bekannten photovoltaischen Modulen Andocken von einer großen Anzahl von Profilen verwendet, wobei jede Gruppe von angrenzenden Solarzellen und für Profile benachbarter Paneelen Füge ist notwendig, eine große Anzahl von Verriegelungselementen verwendet werden.
Die Erfindung zielt darauf ab, den Entwurf des PV-Moduls zu vereinfachen, während dessen Montage vereinfacht wird.
Um das zu erreichen, sagte technische Ergebnis wird ein Photovoltaik-Modul ein versiegeltes Solarpanel Profile mit Längsrillen für die Platten umfasst, wurden die Halteelemente Profile und Stromabnahmen eingeführt Platten aus transparentem Material gefertigt, das durch die Schicht aus transparentem Material Solarpanel angebracht ist, und die Profile der benachbarten Platten, parallel zu einer Seite des Moduls sind gemeinsam ausgebildet und die Profile an der Peripherie angeordnet sind gemeinsam ausgebildet, um eine Anzahl von Platten, wobei die Längsrillen frei von Solarzellen Umfangsprofile Abschnitte Platten haben vorzugsweise.
Die erfindungsgemässen Photovoltaik-Module durch die Platten aus transparentem Material einzuführen und sie durch eine Schicht aus transparentem Material von Solarzellen Verbinden ist möglich, einen sicheren Halt an den Solarzellenplatten bereitzustellen. Anordnen der Umfangsabschnitte Platten frei von Solarzellen in den Längsrillen der Profile sorgen Platten gegenüber den Profilen Befestigungs und die Zuverlässigkeit der Fixierung werden für Dichtungen aus elastischem Material eingesetzt. Die Platten in dem beanspruchten photovoltaischen Moduls sind parallel zueinander, wobei die Leistungsprofile von zwei benachbarten Platten allgemeinen ermöglicht eine äußerst die Gesamtzahl der Profile verringern und bei Platten des Verbindens die Mindestanzahl der Verriegelungselemente zu verwenden, da die Platten werden in Längsnuten auf gegenüberliegenden Seiten der allgemeinen gebildet platziert . Demselben Zweck trägt zur Umsetzung von Profilen, an der Peripherie angeordnet, die für alle Platten, da Platten erfordern nur zwei solche Profile für die Befestigung.
 |
 |

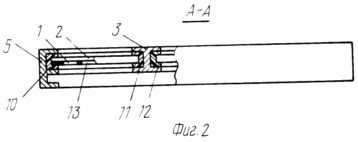

Die beigefügten Zeichnungen zeigen: eine allgemeine Ansicht der Struktur des photoelektrischen Modul (Draufsicht) 1; eine Seitenansicht des Photovoltaik-Moduls aus Fig. 2.
Photovoltaik-Modul umfasst: die Solarelemente 1 (gekoppelt in Form von Platten finden Sie in Abbildung 1 weggebrochen ..), eine Platte aus transparentem Material 2 Profile mit Längsrillen 3, 4 sind gemeinsam mit benachbarten Platten, Profile mit Längsrillen 5, 6, parallel sie und befindet sich an der Peripherie von Profilen mit Längsrillen 7, 8, an der Peripherie angeordnet sind und gemeinsam für alle Platten, die Befestigungselemente Profile 9 aus elastischem Material Pads 10, die in Längsrillen der Profile angeordnet sind, 11, 12, eine Schicht aus transparentem Material 13, durch welche die Solarzellen 1, die mit den Platten aus transparentem Material 2.
Solarzellen 1, vorzugsweise aus Silizium. Zu den Platten zwei 1-Solarzellen wird durch die Schicht aus Dichtungsmaterial angebracht, das eine gute Haftung an Silizium und einen Transparenzkoeffizienten nahe dem Koeffizienten transparenten Plattenmaterial mit 2. Die Profile 3-8 hauptsächlich aus Aluminiumlegierungen hergestellt sind, wie AL-31 Grad. Jedes Profil ist als Schiene entwickelt, um mit zwei Längsrillen auf gegenüberliegenden Seiten. Die Profile sind miteinander verbunden, um die Verriegelungselemente 9 (in Fig. 1 sind sie gestrichelt dargestellt), gemacht, beispielsweise in Form von selbstschneidenden Schrauben. Strom Abgriffe (nicht gezeigt), durch die der Sonnenkollektor 1 pendeln miteinander, in den Wänden der Profile und Kollektorklemmen zum Anschluss der elektrischen Last auf der Rückseite der Einheit angeordnet befinden (nicht gezeigt).
Photovoltaik-Modul arbeitet wie folgt. Solarenergie beleuchtet die Platte 2 aus transparentem Material, und nach 13 durch die transparente Materialschicht vorbei ist mit dem Solarzellenfeld 1 angelegt, wo die direkte Umwandlung von Sonnenenergie in Strom proiskhoit. Wenn Plattenbereich Solarzelle beleuchtet 1 von 1 m von dem Kollektoranschluss 2 empfängt die elektrische Leistung von einigen zehn Watt. Bei allen Arten von mechanischer Beanspruchung bleibt Effizienz Solarpanel 1 aufgrund ihrer zuverlässigen Fixierung in den Profilen 3-8.
Im Vergleich zu bekannten beanspruchten photovoltaische Modul wiegt weniger (etwa 10%), ein vereinfachter Aufbau und Montage.
FORDERUNGEN
1. Photovoltaikmodul Solarzellen abgedichtete Flügelprofile mit Längsrillen für die Paneele umfasst, die Profile und Elemente Stromableiter Befestigungs, dadurch gekennzeichnet, dass die Platte aus einem transparenten Material eingegeben wurde, durch welche eine Schicht aus transparentem Material auf die Solarzellentafel angebracht ist, und die Profile benachbarter Platten parallel zu einer Seite des Moduls gemeinsam hergestellt sind, und die Profile an der Peripherie angeordnet sind, zu einer Anzahl von Platten gemeinsam gemacht.
2. Modul nach Anspruch 1, dadurch gekennzeichnet, daß die Längsrillen der Profile Umfangsabschnitte Platten frei von Solarzellen befinden.
