Erfindung
Russische Föderation Patent RU2008517

Windkraftanlagen

Windkraftanlagen

Name des Erfinders: Budrevich Czeslaw Constantine Albinovich
Der Name des Patentinhabers: Budrevich Czeslaw Constantine Albinovich
Adresse für die Korrespondenz:
Startdatum des Patents: 1990.12.25

Verwendung: in der Windindustrie, in Windkraftanlagen mit vertikaler Drehachse. Die erfindungsgemäße Windkraftanlage weist einen Träger auf, einen Generator, der kinematisch mit einem hohlen vertikalen Welle verbunden ist, um mit den unteren und oberen Querstücken versehen den Träger drehbaren, zwischen denen die verstärkten Hochachse rotierenden Schaufeln sind an deren Längssymmetrieachsen versetzt. Die Messer haben die Orientierung und Drehmechanismen. Mechanismus umfasst auf der oberen Halterung Stromsammelbürsten Orientieren, wobei die Kontaktbereiche vane Vorrichtung auf einem Träger und mit einer horizontalen Achse Windrades angebracht Interaktion, die elektrischen Leistungswandlers verbunden ist. Klingendrehmechanismus enthält einen federbelasteten Drehkupplung mit der Stange Elektromagnet zugeordnet ist, und an den unteren Enden der Blattachsen montiert. Wicklungen der Elektromagneten sind parallel zu dem Wandler über einen ersten Schalter verbunden ist, und Kontaktbürsten verschobenen Sektoren um 90 relativ zueinander. Eine erste Relaisspule mit den Anschlüssen des zweiten Schalters verbunden ist mit dem Generator verbunden. Arbeiten einer Seite der Klinge der Auflageebene in einem rechten oder spitzen Winkel zum Wind zugewandten ihre Klauenkupplungen enthalten sind, und die Elektromagnete werden von dem Wechselrichter getrennt. Singles Schaufeln auf der anderen Seite des Trägers befindet und mit den enthaltenen Elektromagneten geschalteten Kupplungen angeordnet Ebene in Richtung des Windes ab. Wenn die Windgeschwindigkeit der geschätzte Anstieg der Generatorspannung übersteigt, öffnet sich der zweite Schalter die Kontakte des ersten Relais und einzelne Messerkupplung an sich in die Lage der Blätter zum Wind arbeiten, t. E. die Rotation der Welle Hemmen, bis die Generatorspannung unter den Normalwert sinkt.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf Windenergie und ist entworfen , um Elektrizität zu erzeugen.

Die am nächsten an der Erfindung ist, eine Windturbine, die auf einem Träger und kinematisch verbunden mit dem Generator hohlen vertikalen Welle an ihrem unteren und oberen Traversen montiert enthält, Drehschiebermechanismus Klingen Orientierungs vane Vorrichtung zwischen letzteren auf der vertikalen Achse verbunden Bürsten Stromsammel positioniert Wandler Strom und mit Kontaktbereichen, befestigt mit einer Verschiebung in Bezug zueinander bei etwa 90 und elektrisch mit dem ersten und dem zweiten Relais verbunden.

Der Nachteil des Prototyps umfassen einen relativ niedrigen Wirkungsgrad.

Der Zweck der Erfindung - eine Erhöhung des Wirkungsgrades.

Diese Aufgabe wird dadurch gelöst, dass die Windturbine auf einem Träger montiert ist und kinematisch mit dem Generator hohlen vertikalen Welle an ihrem unteren und oberen Traversen befestigt verbunden ist, Schaufeln Rotationsklinge Orientierungsmechanismus zwischen letzteren auf der vertikalen Achse positioniert vane Vorrichtung Stromsammelbürsten Wandler verbunden elektrische Energie, und mit Kontaktbereichen, bei 90 mit einer Verschiebung in Bezug zueinander fixiert und elektrisch mit der ersten und der zweiten Achse Relaisklinge zur Längssymmetrieachse der Schaufeln versetzt angebracht sind , die Richtvorrichtung ist ein Propeller mit einer horizontalen Drehachse, die kinematisch verbunden ist , Wandler elektrische Energie der Schaufeln Drehvorrichtung - wie auf der vertikalen Achse Halme federbelasteten Klauenkupplungen und Solenoide Stangen montiert, die mit den Hülsen in Kontakt gebracht werden, und die Wicklungen sind parallel geschaltet, um die Kontakte des ersten Relais, elektrisch über die Stromsammelbürste verbunden ist und den Kontaktbereichen mit dem Wandler elektrische Energie an diese erste Relaisspule mit den Kontakten des zweiten Relais verbunden ist mit dem Generator mittels einer veränderlichen Widerstand verbunden ist.

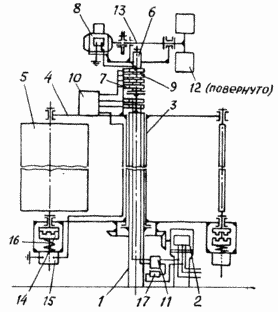

Vetroagraget in der Zeichnung (Frontansicht) gezeigt und seine gefiederten Gerät üblicherweise bei etwa 90 in einer horizontalen Ebene gedreht.

Windkraftanlagen

Windturbine auf dem Träger a 1 installiert und kinematisch mit dem Generator 2 verbunden ist eine hohle vertikale Welle 3 fixiert auf sie obere und untere Querstege 4 angeordnet, zwischen dieser auf der vertikalen Achse rotierende Klinge 5, Maschinenschaufel Ausrichtung mit Flügeleinrichtung 6 verbunden Stromsammelbürsten 7 an den Wandler 8 und elektrische Energie zu den Kontaktsektoren 9, mit einer Verschiebung in Bezug zueinander auf den ersten 10 angeschlossenen bei etwa 90 und elektrisch befestigt und zweiten Schalter 11. Die vertikale Achse Schaufeln 5 montiert mit Bezug auf die Längsachse der Symmetrie versetzt 5. Die Schaufeln 6 Befederung Vorrichtung als Propeller 12 mit einer horizontalen Achse 13 ausgebildet ist, kinematisch mit elektrischer Leistungswandler 8 verbunden ist. Klingen 5 Dreheinrichtung auf der vertikalen Achse Schaufeln montiert ausgelegt 5 Klauenkupplungen 14 und Elektromagneten 15, Stangen 16 gefedert, die mit den Klauen 14 in Berührung kommen, und die Wicklungen parallel zu den Kontakten des ersten Relais 10 elektrisch über die Stromsammelbürste 7 und den Kontaktbereichen 9 verbunden sind, Stromrichter 8. Wenn diese erste Relaisspule 10 ist mit dem zweiten Relaiskontakte 11 verbunden, die mit dem Generator 2 mittels des veränderlichen Widerstands 17.

Windturbine funktioniert wie folgt

Wind wirkend auf der Seite des Wickelrades 12 dreht sich mit all den gefiederten Vorrichtung 6 um eine vertikale Achse, auf den Träger 1, während die horizontale Achse 13 des Windrades nicht in der Richtung des Windes liegt. Danach betätigt das Rad 12, drehbare Wind kinematisch einen zugehörigen elektrischen Leistungswandlers 8. Er entwickelte Der Strom fließt durch den Kontaktbereichen 9 der Stromsammelbürste 7 und dem normalerweise geschlossenen ersten Relais 10 auf der oberen Traverse 4 in den Wicklungen der Elektromagneten 15, die durch die Stange 16 den federbelasteten Nockenkupplung 14 auf den Achsen der Messer 5, die auf einer Seite der hohlen vertikalen Welle von 3 Ausschalten und Unterstützung 1. Weil die Klingen 5 sind von der Achse der Längssymmetrieachse versetzt, die Schaufel 5 nach Schließen der Kupplungen 14 Abschalten in der Ebene Richtung des Windes eingestellt wirken auf sie. Zur gleichen Zeit die Klinge 5 sind auf der gegenüberliegenden Seite des Trägers 1, der Ebene der Wind in einem rechten Winkel oder akutes gegenüber, da ihre feststehende Achse in einer festen Position Kupplung 14 und die Elektromagnete werden von dem letzten Inverter 8. Unter der Wirkung von Winddruckdifferenz über dem abgeklemmt dazu mit Blick auf die direkt oder spitzen Winkel, und die Dummy-Klinge mit Blick auf die Windkante Ebene Kreuz mit vier vertikalen Hohlwelle 3 drehen sich um die Unterstützung Arbeitsschaufel 1, aktiviert der Welle 3 kinematisch Generator verbunden sind 2. Einbeziehung und Hülsen 14 Elektromagneten ab 15 automatisch aufgrund der Wechselwirkung von Stromsammelbürsten 7 rotierenden mit Traversen 4, in Bezug auf die feststehende Schaufel Sektor 9 6. wenn das Gerät im Moment, wenn die Klinge 5 des Trägers 1 von einer Seite nicht übersteigt die geschätzte Windgeschwindigkeit Kupplung 14 kommt auszieht zum anderen, und einschließlich der Kupplungen 14 - der Schaufeln, wenn 1. über den Generator 2 dann kurz erhöhte Geschwindigkeit Welle 3 und den Spannungsgenerator 2 in diesem Fall das zweite Relais Wenn die Windgeschwindigkeit der berechnete überschreitet oder verminderte elektrische Last in der Rückwärtsrichtung vor dem Träger bewegenden 11 ist über einen variablen Widerstand 17 an den Generator 2, schließt seine normalerweise offenen Kontakte, und liefert einen Strom an die Spule des ersten Relais 10, letzteres öffnet seine Kontakte und stoppt den Strom von dem Inverter 8 in der Wicklungselektromagneten 15 Leerlaufschaufeln 5 Enthalten sie Kupplungsnocke 14 und leere Blätter haben die Möglichkeit der freien Drehung um ihre Achsen, hemmen die Drehung der Stege 4 an der Welle 3 so lange, wie die Spannung des Generators 2 wieder normal wird verloren. Damit kann die Windenergieanlage bei starkem Wind betrieben werden, einen konstanten Spannungsgenerator aufrechterhalten wird.

Die vorgeschlagene Windturbine nicht seine Arbeitskraft Orientierung und Rotation der Schaufeln Mechanismen verbringen deshalb eine erhöhte Effizienz.

(56) des Autors Zertifikat UdSSR N 1020621, Kl. F 03 D 5/02, 1981.

FORDERUNGEN

Windkraftanlagen, die auf einem Träger montiert ist und kinematisch mit dem Generator hohlen vertikalen Welle verbunden an seinem unteren und oberen Querstreben, die zwischen letzteren auf der vertikalen Achse rotierenden Klingen, die Klingen Drehvorrichtung, wobei der Mechanismus der Klinge Ausrichtung mit vane Vorrichtung Stromsammelbürsten mit einem Wandler von elektrischer Energie verbunden ist und mit Kontaktbereichen, befestigt mit einer Verschiebung in Bezug zueinander bei 90 o und elektrisch mit der ersten und zweiten Relais, dadurch gekennzeichnet, dass die Effizienz der vertikalen Blattachse zu erhöhen montiert Längssymmetrieachse der Schaufeln versetzt, die Richtvorrichtung ist ein Propeller mit einer horizontalen Drehachse, die kinematisch mit dem Wandler elektrische Energie gekoppelt ist, die Klingen Drehvorrichtung - wie auf der vertikalen Achse Halme federbelasteten Klauenkupplungen und Solenoide Stangen montiert, die mit den Hülsen in Kontakt gebracht werden, und die Wicklungen sind parallel zu den Kontakten des ersten Relais verbunden ist, elektrisch über die Stromsammelbürsten verbunden Sektoren in Verbindung mit dem Wandler elektrische Energie, mit der ersten Relaisspule mit Kontakten eines zweiten Relais verbunden ist, mit Hilfe eines veränderlichen Widerstands an den Generator angeschlossen.
