Erfindung
Russische Föderation Patent RU2008518

Windturbine

Windturbine

Name des Erfinders: Stanislav Batalov S.
Der Name des Patentinhabers: Batalov Stanislav S.
Adresse für die Korrespondenz:
Startdatum des Patents: 1991.03.29

Verwendung: in der Windindustrie. Die erfindungsgemäße Windenergieanlage besteht aus vier Klingen, eine Kante an den Achsen angelenkt 3 zwischen zwei endlosen Ketten befestigt und überspannt die beiden Räder in einem gemeinsamen Rahmen. Auf Schaltungen 5 Stationen angeordnet, um die Drehung der Flügel zu begrenzen, und die Schaufeln 4 auf der Windseite hing frei. 5 Stationen ragen in das Volumen durch die Ketten bedeckt.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Vorrichtungen zum Umwandeln von Windenergie und kann als eine autonome Stromquelle verwendet werden.

Windturbinen mit einer Drehbewegung der Flügel und Designs sind dafür bekannt, hin und her Klingen weit verbreitet.

Einer der Nachteile der Windenergieanlagen aller Systeme ist die starke Abhängigkeit der Betriebsgeschwindigkeit der Windgeschwindigkeit, weshalb in vielen Fällen erfordern spezielle Geräte für diese Instabilität zu kompensieren. Daher ist die Geschwindigkeit der Selbstregulierungs Funktion sehr nützlich, in einem größeren oder geringeren Ausmaß inhärent in einigen Ausführungen von Windkraftanlagen.

Der nächste in technischen Wesen der vorgeschlagenen eine Turbinenwind eine Klinge schwenkbar an Achsen montiert zwischen zwei endlosen Ketten gestreckt über das Rad in einem gemeinsamen Rahmen umfasst, wobei die Flügel in der Betriebsposition innerhalb des Volumens durch die Ketten bedeckt abgelenkt werden. Geschwindigkeit Selbstregulierungseffekt dieser Windkraftanlage ist aber nur schwach aber gezeigt.

Das Ziel der Erfindung ist es, diese Nachteile zu beseitigen, das heißt. E. Eine Änderung in Design, das zu einem stabileren Windturbine in einem weniger komplexen Design führt.

Diese Aufgabe wird dadurch erreicht, dass die Windturbine mit einer Klinge, einer Kante auf den Achsen montiert zwischen zwei endlosen Ketten angelenkt das Rad in einem gemeinsamen Rahmen gespannt ist, die Blätter auf der Windseite hing frei, und Anschläge sind an der Kette platziert nach innen vorstehen.

Im Vergleich mit dem Stand der Technik die Erfindung die folgenden wesentlichen neuen Funktionen:

Klingen auf der Windseite hing frei;

Kette mit einem solchen Widerlager versehen, das in das Volumen durch die Ketten bedeckt vorstehen (im Stand der Technik sind mit Doppelklinge Anschlägen versehen).

Mit den neuen wesentlichen Merkmale waren die folgenden:

Es wird eine hohe Geschwindigkeitsstabilität der Windturbine (bei konstantem Drehmoment), da die Messer gegen den Wind nicht nur ihre Abweichungswinkel durch den Wind ändern, sondern auch die Richtung des Strömungssteuer Abwind die Schaufeln eintritt;

innerhalb der Turbine strömen stabilisiert, dh. k. die Klinge upwind bewegbar sind Leitschaufeln und aufgrund interner Anschläge an der Kette angeordnet sind, können die Schaufeln ausgelenkt werden und nach außen (vorbei zwischen Ketten), die für den Durchgang der Klingen an der Unterseite einer Seite zur anderen erforderlich ist (ohne solche Abweichungen sind möglich, auf der inneren Drall), die letztlich den Wirkungsgrad der Windkraftanlage erhöht.

Neue Merkmale der Erfindung ermöglichen Windenergieanlagen für die Antriebseinheiten zu entwickeln, mit konstanten Drehmomentbelastungen eine stabile Geschwindigkeit erfordern.

Windturbine Windturbine

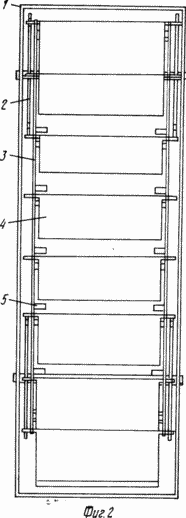

Fig. 1 und 2 ist ein Beispiel einer Windturbine-Designs.

Windenergieanlage 1 weist einen starren Rahmen, die Räder 2 (gestrichelt dargestellt), die Kette 3 (von rohrförmigen Elementen Duraluminium), die strukturell integriert sind, mit den Anschlägen 5 und Schaufeln 4.

Windturbine funktioniert wie folgt

Windströmung, ein Überfall auf der Luv-Seite der Klinge, lehnt es um einen bestimmten Winkel, der größer ist, je größer die Windgeschwindigkeit. In diesem Fall wird der Faden nach unten abgelenkt wird, eine Hebekraft erzeugt nach oben gerichtet. Die Schaufeln auf der anderen Seite liegen an den Anschlägen. upwind Schaufeln gehen, Gewinde länger wird eine andere Richtung zu dem Original verglichen, steiler in Bezug auf die Klingen in Windrichtung, durch die die Wirkung der Kraft (unten) zunimmt. Dadurch entsteht ein Kräftepaar, dass das Rad in Drehung versetzt. Die Selbstkontrolle der Geschwindigkeit durch die Tatsache erreicht, dass bei starkem Wind Frontlamellen Stellung nehmen Nähe von horizontal, den Fluss Wind lassen ist fast frei. Jedoch ist ein geringer Anteil der Hochenergie-Hochwinden geleitet, um die Klingen, welche die Nenndrehzahl bei gleicher Last aufrechtzuerhalten ausreicht.

Die vorgeschlagene Windturbine wird umfangreichere Nutzung der Windenergie zu ermöglichen, vor allem in Bereichen, in denen selten mit Geschwindigkeiten von mehr als 10 m / s windet.

(56) Französisch Patent N 2304790, Kl. F 03 D 5/02, zu veröffentlichen. 1976.

FORDERUNGEN

1. Windturbine mit einer Klinge, klappbar einer Kante auf den Achsen zwischen zwei endlosen Ketten auf die Räder gespannt in einem gemeinsamen Rahmen montiert ist, und stoppt die Rotation der an den Ketten angeordneten Klingen Begrenzungs, dadurch gekennzeichnet, daß zum Zwecke der Selbstregulierungsgeschwindigkeit, die Schaufeln auf der Luv Seite hing frei.

2. Windturbine nach Anspruch. 1, dadurch gekennzeichnet, daß die Anschläge in das Volumen durch die Ketten bedeckt abstehen.
