Erfindung
Russische Föderation Patent RU2008512

Windturbinen mit Segel-Propeller-Motor

Windturbinen mit Segel-Propeller-Motor

Name des Erfinders: Aseev Valery Ishberdanovich
Der Name des Patentinhabers: Aseev Valery Ishberdanovich
Adresse für die Korrespondenz:
Startdatum des Patents: 1991.06.28

Verwendung: Windkraft. Die erfindungsgemässe Windturbine mit einem Segel-Propeller-Motor ist mit einem an der Hülse 22 befestigt ausgestattet, die horizontale Welle 1 Hauptradialspeichen 2, die in zwei Reihen angeordnet, zwischen denen Felgen 3 platziert ist 6 auf Schraubenblätter befestigt, Konsolen 15, Verbinden der Gelenkbuchse 14 mit Drehscheibe 11, die an der Windenergieanlage und eine Dehnung Entzerrungs 16 ist mit dem oberen Teil des vorderen Wellenstütze 9 1. Felgen 3 sind mit radialen Speichen gegenüberliegenden Widerlager 4 und 5. die horizontalen Wellenverlängerungen 1 montiert auf zwei Stützen 9, 10 Drehscheibe angeordnet ist 13. der Anker 11 ist mit zusätzlichen radialen Speichen zwischen den Hauptradialspeichen 2. hinteren Haupt radialen Speichen 2 sind fest an der beweglichen Welle entlang der Achse der Nabe 1 22 mit restriktiver Schraubenschlitze 23, in dem die Führungsstifte auf der Welle 1 montiert sind, angeordnet ist.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf Windenergie und kann in allen Regionen des Landes verwendet werden.

Windkraftanlagen entwickelt, um sowohl auf einer ebenen Fläche aufgestellt (Land, Wasser - auf den Plattformen, Flöße oder Schiffe, Katamarane) und auf erhöhten Flächen.

Bekannten Windturbinentrommel mit Längsdrallschaufeln auf dem Drehteller angeordnet sind [1].

Nachteile bekannter Bauart - geringe Leistungsdichte, die Notwendigkeit einer Platte Fahne und eine geringe Zuverlässigkeit und Plattenspieler.

Der nächste in technischen Wesen der beanspruchten Lösung eines Turbinenwind umfassend eine Welle, auf der die Einweg-Lager mit Schaufeln mit Windrades koaxial befestigt ist, in Ebenen zwischen ihnen angeordnet sind [2].

Nachteile bekannter Bauart - stationär, eine große Last auf dem Schwenkkopf und der Turm-Unterstützung beim Versuch, die Radgröße zu erhöhen - mit einer Erhöhung der Segel erhöht laden exponentiell Lager und Kippmoment. Das Vorhandensein von unilateral Unterstützung begrenzt die Größe sowohl des Propellerdurchmessers und auf der Oberseite davon.

Diese Konstruktion erfordert zusätzliche Geräte auf den Wind (Wetterfahnen und so weiter. N.) konzentriert. Darüber hinaus ist der Verbrauch von Materialien Design, dreidimensionale, komplexe und und Low-Tech, aber auch unbeweglich und schwierig zu bedienen.

Der Zweck der Erfindung - zunehmende Macht, Kraft, Beweglichkeit, Vereinfachung des Aufbaus, die Herstellbarkeit und Betrieb.

Diese Aufgabe wird durch die Windturbine mit einem Segel-Schraubenmotor, der eine horizontale Welle mit Lagern und koaxiale Anordnung der Felge, auf der die fixierten spiralförmigen Schaufeln erreicht wird, Generator, der kinematisch mit der Welle verbunden ist, und einen Stromabnehmer, mit einem Haupt radialen Speichen vorgesehen, die Ränder befestigt sind, und zwischen Speichen Festwinkelstützen gegenüberliegenden und Dehnung, und die Welle zwischen zwei federnd seitliche Lastträger befestigt an dem Drehtisch, gehalten über den Anker relativ zu dem Drehmittelpunkt der Plattform und verbunden über drehbare Hülse, auf welcher der Konsolenplattform montiert ist, und über den Anschlag Recken der obere Teil der vorderen Stützen und die Blätter entlang ihrer Länge in einem Winkel zur Wellenachse ausgerichtet ist.

Weiterhin mit Raddurchmesser zwischen den großen Radialspeichen Erhöhung gesichert zusätzlichen Radialspeichen.

Zur Verbesserung der Zuverlässigkeit der bei höheren Windlasten und die Erhöhung der Anzahl der Schaufeln tiers hinteren Haupt radialen Speichen entlang einer Wellenachse an einem beweglichen befestigt und drehbar um diese Achse, wobei die Hülse eine restriktive Schraubenschlitze aufweist, die enthalten, die Führungsstifte an der Welle befestigt ist, wobei Streck stoppt und in einem Winkel zur Wellenachse, gleich dem Winkel der Schaufeln installiert.

Windturbinen mit Segel-Propeller-Motor Windturbinen mit Segel-Propeller-Motor

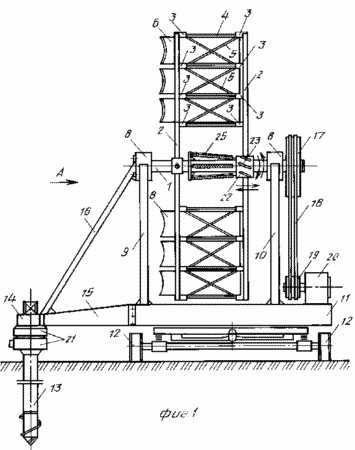

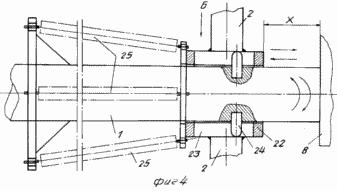

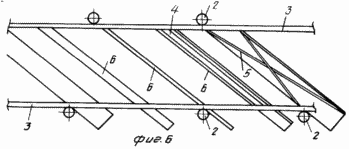

Fig. 1 ist ein Diagramm einer Windturbine, Seitenansicht; Fig. 2 - Ansicht entlang des Pfeils A in Fig. 1; Fig. 3 - Profile von Klingen; Fig. 4 - Montage Windlast, Längsschnitt zu verringern; Fig. 5 - Ansicht entlang des Pfeils B in Fig. 4 (Durchführung Spiralnuten auf dem beweglichen Drehnabe); Fig. 6 - Die Lage und Ausrichtung der Blätter und Anschläge, Stretching und den Anstellwinkel der Blätter und dem Winkel der Anschläge Stretch mit Windlast oberhalb des zulässigen ändern; Fig. 7 - Draufsicht auf die Plattform und Rollen; Fig. 8 - eine Vorderansicht der Klinge; Fig. 9 - Abschnitt B-B in Fig. 8; Fig. 10 - Draufsicht auf die Schub- und Drehsynchronsteuerfeder; Fig. 11 - Vorderansicht des Windrades; Fig. 12 - die gleiche wie die Draufsicht.

Windturbine 1 weist eine Welle mit radialen Haupt Speichen 2, die auf die koaxiale Felgen montiert sind, 3 (in dieser Ausführungsform ist die Felge drei verwendet), die mit der geneigten Welle 1 Anschläge 4 und 5, Dehnungsstreifen.

3 auf Felgen und Speichen 2 feste Klinge 6, die in einem Winkel zur Achse der Welle 1. Die orientierte Längenanschläge 4 und 5, unter dem gleichen Winkel wie die Klinge 6 streckorientiert.

Messer 6 in Form im Wesentlichen rechteckig sind mit verschiedenen und anschließende Profilierung Querschnitt (Fig. 3) und die Ränder sind kleiner in der Länge Spin um einen bestimmten Winkel.

Durch die Erhöhung der Anzahl der Stufen und die Anzahl der Ränder 3 montiert Zwischen zwischen den Haupt Speichen 7 mit Nadeln 2, die in diesem Fall in der Länge erhöht wird, die Festigkeit des räumlichen Propellers zu erhöhen.

Die Welle 1 ist auf das Lager 8 trägt und befestigt ist an zwei seitlichen Lastfesten Stützen 9 bzw. 10 vorn und hinten, beispielsweise eine Dreiecksform auf einem Drehtisch 11 montiert, die verschiedenen Träger haben kann, wie beispielsweise Räder 12.

Plattform 11 gehalten wird, 13 Anker konfiguriert sein Eindringen und Härten Fixierung im Boden verriegelbar in der Mitte der Plattform 11, die Drehachse und über eine Gelenkhülse 14 mit Auslegern 15 mit der Plattform und mindestens einen Dehnungsanschlag 16 mit dem oberen Teil der vorderen Stütze 9 Welle verbunden zu erleichtern 1. auf der Welle 1 ist eine Riemenscheibe 17, montiert kinematisch beispielsweise 18 eine Riemenübertragung verbunden ist, mit einer Riemenscheibe 19 des Generators 20, elektrischen Strom zu erzeugen, der über den Stromabnehmer (brush assembly) 21 auf dem Anker 13 angebracht ist, an den Verbraucher weitergegeben wird.

Überlastung der Windadeln 2 von der hinteren Stütze 10 auf einer beweglichen entlang einer Welle 1 und drehbar um seine Achse der Hülse 22 mit spiralförmigen Nuten 23 restriktiver, in denen Stifte 24 angeordnet, befestigt an der Welle 1 montiert zu vermeiden.

Die Hülse 22 ist an Spannung montiert Federn 25 an der Welle 1 befestigt oder 2. Zwischen den Speichen 22 und der Stirnseite der Hülse 8 durch den hinteren Träger getragen 10 durchgeführt wird, um die Lücke an dem Arbeitsspalt X helikalen Abtastlänge 23 des Schlitzes.

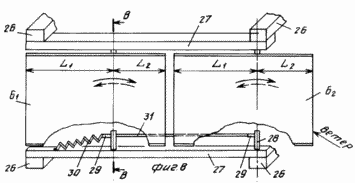

Jede der Klingen 6 je nach der Länge in mehrere Abschnitte unterteilt, in diesem Ausführungsbeispiel - zwei Teile (Jalousie) 6 1 und 6. Februar.

26 sind auf dem Rahmen Traversen 27 befestigt, die auf Achsen 28, die jeweils fest montierten Blattteil 6 derart , dass ein Teil - in zwei ungleiche Längsschnitt geteilt ist, eine Länge L 1 und L 2 Länge andere.

Auf den Achsen 28 und 29 sind Schwenkhebel befestigt, von denen eine mit der Steuerfeder 30 verbunden ist, bei Windlast. Die Hebel 29 sind durch die Stange 31 synchrone Drehung miteinander verbunden sind.

Windturbine funktioniert wie folgt

Die vorgewählten Position für die Installation, vorzugsweise flach oder erhöhten Platz und genug solides Fundament - der Kreis, um den LKW zu bewegen - Plattform 11. Befestigen Sie den Anker 13 und alle notwendigen elektrischen Verbindungen herzustellen.

Unter dem Einfluss des Windrades beginnt zugleich Fokus auf den Wind zu drehen. Dies trägt zu einer nachhaltigen die Schwerpunktlage des Rades gegenüber der Achse des Drehpunkts des Ankers 13 verschoben wird, wenn die Koinzidenz der Windrichtung mit der Achse der Welle 1 besteht die größte Leistung der Windturbine ist.

Durch die Geschwindigkeit des Windes zu erhöhen erhöht die Last auf dem Windrad, aber es hat keinen Einfluss auf die Stabilität der Installation, als Systemkonsole, 15 und 16 Laufspannung Dehnung und unterstützt 9 und 10 haben fast Gewichts Propeller zu laden. Diese Tatsache kann erheblich das Design zu erleichtern, ohne schwere und sperrige Turm - Grundlagen, die im Stand der Technik traditionell verwendet werden.

Wenn die Windlast noch den Grenzwert überschreitet, die die zulässige Rad Festigkeit auswirkt, dann unter dem Einfluss des Windes den hinteren Teil des Propellers bewegen beginnt relativ zu dem stationären Vorder gleichzeitig zu drehen und zu bewegen bzw. um und entlang der Wellenachse 1, um den Widerstand der Feder zu überwinden 25 aufgrund der Richtungsbewegung Hülse 22, auf dem der gesamte hintere Teil des Rades montiert ist, mit den Schlitzen 23 und Stifte 24.

An der Rückseite der Blätter beginnen pazvopot 6 stoppt 4 und 5 Erweiterungen, und als Ergebnis nimmt der Anstellwinkel der Schaufeln 6, überwiegend mit großem Durchmesser, in Stufen, die für die größte Last ausmacht.

Wenn der Wind mit einer Geschwindigkeit von mehr als den zulässigen, als Folge der Auswirkungen der Windströmung auf den Teil der 1. Juni und Schaufeln 2. Juni ist ihre synchrone Rotation und das Überspringen Vergangenheit den Fluss der Teile 1. und 2. JuniJuni statt .

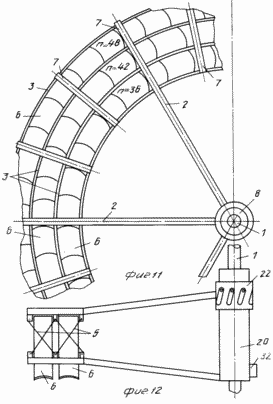

Bei großen Entfernungen koaxialen Ebenen n = 36, 42, 48 .. . flügeliger Propeller 6 von der Mitte der Drehung wird von einem großen Segel und damit Macht erreicht.

Wenn Fern koaxialer Ebenen geeignete Installation des Generators 20 auf der Achse des Propellers 1 mit optionalen Bürstenanordnung 32.

Durch die Reduzierung der Anstellwinkel der Rotorblätter von Wind 6 Anzahl von ihnen in den Reihen, können Sie die Klingen 6 Längen erhöhen oder zu installieren. Die Windmühle kann eine große Breite und räumliche Stärke erzeugen.

Windturbine erfordert knappen Materialien in großen Mengen, und eine komplizierte Ausrüstung für die Herstellung und Montage. Zuverlässigkeit und Langlebigkeit machen dies zu einem vielversprechenden Windturbine für den Einsatz in umweltfreundlicher und kostenfrei in Bezug auf die Energieressourcen, Energie.

(56) 1. Das US-Patent 4.086.026 N, cl. F 03 D 1/06, zu veröffentlichen. 1978.

2. Anwendung von Deutschland N 2909781, Kl. F 03 D 1/06, zu veröffentlichen. 1980.

FORDERUNGEN

1. Windmühle mit Segelpropellermotor, einen Drehteller auf einer horizontalen Welle mit der Nabe und angeordnet koaxial zu den Felgen montiert ist, die auf dem Schraubenblatt montiert sind, Generator, der kinematisch mit der Welle verbunden ist, und einen Stromsammler, dadurch gekennzeichnet, dass, um die Zuverlässigkeit zu erhöhen und Leistungserhöhung, wird sie mit fest mit der Nabe in zwei Reihen größeren radialen Speichen zwischen denen Ränder verbunden mit den entgegengesetzt angeordneten Nadeln Abutments Streben, eine Welle zwischen zwei Trägern auf einem Drehtisch angeordnet montiert ist, über den Anker relativ zu dem Rotationszentrum Plattform gehalten und über eine Gelenkanordnung Konsolen Verbindungsgelenkanordnung mit der Plattform verbunden ist, und einem Streamer-emphasis zu dem oberen Teil der vorderen Stütze verbunden sind, wobei die Schaufeln entlang der Länge desselben in einem Winkel zur Wellenachse ausgerichtet sind.

2. Die Windturbine nach Anspruch. 1, dadurch gekennzeichnet, dass zwischen den Grund radialen Speichen montiert zusätzliche Radialspeichen.

3. Windmühle unter ap 1, dadurch gekennzeichnet, dass die hinteren radialen Haupt Speichen auf der Welle axial montiert sind, beweglich und drehbar um diese Achse, wobei die Hülse eine Schraubenschlitz beschränke aufweist, in denen Führungsstifte auf der Welle fixiert montiert ist, wobei die Anschläge eingestellt und Streamer in einem Winkel zur Wellenachse, gleich dem Winkel der Anlage Schaufeln.
