Russische Föderation Patent RU2105190

Windräder

Windräder

Name des Erfinders: Petrov Yu
Der Name des Patentinhabers: Nordkaukasus Staatlichen Technologischen Universität
Adresse für die Korrespondenz:
Startdatum des Patents: 1996.01.09

Verwendung: sowohl stationäre als auch bewegliche Systeme, die Windenergie nutzen. Das erfindungsgemäße Rad Wind eine Klinge und eine feststehende Achse umfasst, ist ferner mit beweglichen Achsen, fixiert auf einem festen Achse vorgesehen ist und die Anschläge auf jeder Achse und einer beweglichen Klinge schwenkbar mit dem Schaufelwinkel (0-90) o relativ zu dieser Achse fest angebracht sind , und zumin diametral gegenüberliegenden Schaufeln fängt in entgegengesetzte Richtungen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Energietechnik aufzuwickeln, insbesondere auf die Gestaltung des Propellers und kann bei der Auslegung von Windkraftanlagen bzw. Windkraftanlagen verwendet werden.

Windrad ist [1] bekannt, dass eine vertikale Rack mit Kreuz enthält an ihnen profilierte vertikale Lamellen und Verriegelungsvorrichtung.

Ein Nachteil dieses Propellers ist, dass seine Konstruktion erlaubt keine Veränderung Radparameter die Effizienz des kontinuierlich während seiner Drehung zu erhöhen, sondern macht es auch unmöglich, die optimale Schaltnetzwerk in Übereinstimmung mit den sich kontinuierlich ändernden externen Faktoren (Windgeschwindigkeit, die Richtung und andere auszuwählen und zu implementieren. ).

In der Nähe von dem beanspruchten Design ist ein Windrad Windrad VBL-3 mit drei Klingen aus Stahlblech, mit Hilfe von Kugellagern in der Nabe verstärkt. Die Position der Schaufeln kann 7-2 o durch Verdrehen um die Längsachse eingestellt werden. Wenn die Klingen eingestellt werden in einer bestimmten Position starr befestigt. Die Verordnung wird durchgeführt, um für die Arbeit des Windrades optimale Bedingungen zu schaffen, die Effizienz zu erhöhen.

Der Nachteil dieser technischen Lösung ist die Tatsache, dass die Regelung in einem engen Bereich durchgeführt wird; es entspricht einem einzelnen Installationsmodus, bestimmte komplexe aerodynamische Faktoren. Ändern diese Faktoren Regelparameter sie in der Kontroverse sind und bieten keine optimale Leistung, Kraftwerke.

Das Ziel der technischen Lösung ist es, die Effizienz des Propellers zu erhöhen, optimale Nutzung der Windenergie zu machen, aber auch um die Leistungseigenschaften von Windenergieanlagen und die Zuverlässigkeit ihrer Arbeit verbessern.

Das technische Ergebnis ist ein zusätzlicher Freiheitsgrad zu schaffen, indem die Blätter während der Drehung des Rades um seine eigene Achse drehen.

Das technische Ergebnis wird dadurch erreicht , dass das bekannte Windrades eine Klinge und eine feststehende Achse, ferner mit beweglichen Achsen versehen, befestigt auf einer festen Achse und die Anschläge auf jeder Achse und einer beweglichen Klinge schwenkbar mit dem Blattwinkel (0-90) o relativ starr befestigt diese Achse diametral wobei relativ zu den Latches Klingen feste Achse in entgegengesetzten Richtungen angeordnet sind.

Durch diese Anordnung von Klemmen können Klingen in entgegengesetzte Richtungen auf die eine Hälfte der Achse drehen - im Uhrzeigersinn und gegen drugoy-. Achsen kann zwei oder mehr sein, die bestimmt wird unter anderem von der Größe der Blätter. In jede Richtung des Windrades dreht sich in der gleichen Richtung durch die Richtung der Klammern bestimmt.

Windräder

Diese Konstruktion ermöglicht die Effizienz zu erhöhen, die volle Nutzung der Windenergie zu machen, um die Sicherheit und Zuverlässigkeit von Windenergieanlagen zu verbessern.

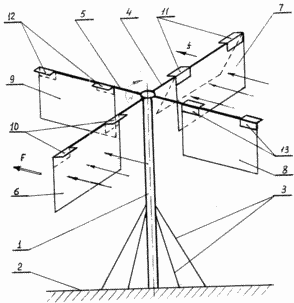

ZUSAMMENFASSUNG Installation durch eine Zeichnung veranschaulicht, die schematisch eine Windturbine zeigt die 3. Oberteile 1 an der Basis 2 mittels Seilen befestigt von einer feststehenden Achse besteht stationäre Achse befestigt sind, drehbar beweglich um die Achse 4, 5, die so angeordnet Blätter paarweise sind 6 7, 8, 9 mit festen Klemmen 10, 11, 12, 13.

Die Schaufeln 6, 7, 8, 9 sind so befestigt, dass sie in einem Winkel von 90 o um seine Achse gedreht werden.

Windrad funktioniert wie folgt

Wenn die Windrichtung des Pfeils F (siehe. Abb), bläst sie parallel zur Achse 5 und die Schaufeln 12, 13 sind nicht durch die Kräfte beeinträchtigt, die ein Drehmoment erzeugen kann. Drehmoment erzeugen Kraft Wind Einwirken auf die Schaufeln 6, 7 und auf der Klinge 6 die Kraft der F dazu neigt, die Achse 4 im Uhrzeigersinn zu drehen und die Klinge 7 wird eine Kraft f (durch einen Pfeil in der Zeichnung gezeigt) sein, sucht die Achse 4 in einer gegen den Uhrzeigersinn zu drehen Richtung. Windbeständigkeit wird die gesamte Oberfläche des 6 Klinge machen, wie es steht senkrecht auf den Wind, und kann in der Richtung der Luftströmung nicht drehen, da verhindert wird, in diese Richtung dreht, verriegelt 10 4 an der beweglichen Achse starr befestigt.

Die Klinge 7 und ursprünglich senkrecht zur Wind befindet, dreht sie sich unter dem Einfluss in Bezug auf seine Achse unter einem Winkel von 90 o, seit Sperren 11 sind in der Richtung des Windes und haben keinen Widerstand gegen die Rotation der Klinge gerichtet. Drehen der Klinge in der Richtung des Windes wird seine Beständigkeit gegenüber einem sich bewegenden Luftstrom zu verringern. Die Klinge 7 dreht sich in einem solchen Winkel zu dem Drehmoment, das durch sein Gewicht erzeugt wird durch die von einem sich bewegenden Luftstrom erzeugte Drehmoment ausgeglichen wird. Die Klingen sind aus einem leichten Material, wie Segeltuch, Filtergewebe und andere.

Wenn 7 die Klinge um einen Winkel abgelenkt wird , nahe 90 o, wird es sehr wenig (wenn es o 90 kommen auf Null) Widerstand gegen Drehachse 4. Das Drehmoment durch die Klinge 6 hergestellt ist viel größer als der Zeitzähler die Klinge erzeugt, was zu schalten Sie das gesamte System in einem bestimmten Winkel, und wenn das gesamte System um einen Winkel von 90 ° gedreht wird, wird die Position des Flügels 6 die Klinge 8 und die Position der Klinge 7 - Klingen 9. Ferner sind die Klingen 8 und 9 wird die Wirkung der Blätter 6, 7 wiederholen.

Wenn der Wind seine Richtung ändert (in Bezug auf das obige Beispiel) rückgängig zu machen, die den Windwiderstand und wird daher 11 Drehmomentmesser 7, die Riegel schaffen, die es nicht die Möglichkeit geben wird, um gegen den Uhrzeigersinn drehen. Die Klinge 6 weicht auf einem Winkel und ein wenig Gegenläufig Moment erstellen.

Das System wird weiterhin die Blätter zu drehen Achsen 4, 5 in der gleichen Richtung (im Uhrzeigersinn) bewegt. Somit kann bei einer Änderung der Windrichtung umgekehrt wird, wird das System weiterhin ohne Änderung der Richtung zu drehen.

Dieser Faktor in der Drehrichtung des Windrades aufrechterhalten wird, unabhängig von der Windrichtung ist sehr wichtig, denn Es schafft Bedingungen für die Auswahl der maximalen Windkraft unabhängig von Änderungen in ihrer Richtung.

Wenn rotierenden Klingen, von denen jede wiederum (in dem Intervall 180 o) wird zu arbeiten auf der gesamten Fläche der Klinge und jeder wiederum wird eine Bremse, aber ein kleiner Teil der Schaufelbereich, und dadurch ein Drehmoment erzeugen.

Die vorgeschlagene Konstruktion unterscheidet sich deutlich von den Propellerwindräder bekannt, dass die Klingen einen zusätzlichen Freiheitsgrad haben, d.h. in der Lage, sich um ihre eigene Achse während der Raddrehung zu drehen.

Der Bereich der erzeugten Leistung kann sehr breit sein, abhängig von der Größe der Blätter und der Windgeschwindigkeit. Kraftwerk kann für eine andere Zielleistung ausgelegt sein.

Die vorgeschlagene Konstruktion kann den Einsatz in stationären Anlagen und bei der Bewegung und der beweglichen, beispielsweise in Booten angetriebenen Propeller (anstelle des Segels) zu finden.

Unter Verwendung der vorgeschlagenen Konstruktion für den Vergleich mit dem Stand der Technik ermöglicht, die Effizienz des Propellers Windturbinenleistungseigenschaften zu erhöhen; Sicherheit und Zuverlässigkeit seiner Arbeit.

FORDERUNGEN

Windrad eine Klinge und eine feststehende Achse umfasst, dadurch gekennzeichnet, dass sie ferner mit beweglichen Achsen versehen ist, fixiert auf einem festen Achse und die Anschläge auf jeder Klinge fest montiert und der beweglichen Achse schwenkbaren Klinge durch einen Winkel von 0 90 o gegenüber dieser Achse, auf diametral Abstand Messer fängt in entgegengesetzte Richtungen.
