Erfindung
Russische Föderation Patent RU2030777

windgetriebenen Generator

windgetriebenen Generator

Name des Erfinders: Zhupahin Anatoly
Der Name des Patentinhabers: Zhupahin Anatoly
Adresse für die Korrespondenz:
Startdatum des Patents: 1990.11.01

Verwendung: Windkraft. Die erfindungsgemäße Windbetriebener Generator auf einem Fundament angeordnet, umfassend vertikale Walze 1 durchquert 14 mit Schaufeln 19 montiert mit Zahnrädern 20, 21, die in einem Verhältnis von 1 verbunden sind: 4 2 Kettenantriebseinheit Sterne, 5, die koaxial auf der Welle angeordnet ist, und einem elektrischen Generator. Eine vertikale Welle fest und koaxial auf sie einen Stator 3, einen Stromgenerator und zwei Zahnräder 4, 5 drehbar gelagert und Querschaufeln und den Rotor 2 elektrisch drehbar an dem oberen Ende der Welle montiert ist, mit jedem der Wellenkettenrädern verbunden Kette 25 -stars eine halbe Klingen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Energieerzeugungsanlagen zu wickeln und betrifft eine Windturbine mit einer vertikalen Drehachse aufweist.

Bekannten Windbetriebener Generator (AS N 1.307.081, 1987, Bull. N 16) eine drehbare vertikale Welle auf sie durch die Schaufeln Tiers mit einer Möglichkeit gegeben, das die Effizienz der Trennung von der Welle radial zu verbessern und drehen sich um ihre eigene Achse gemäß der Kraft und Windrichtung in verschiedenen Höhen auf den Rängen.

Die Nachteile sind die Komplexität einer solchen Installation der Windströmungen in den gesamten Wirbel während der Drehung der Schaufeln zu bestimmen und die letzte Einstellung, und eine Erhöhung der Reibung und Stützlager, insbesondere am unteren Ende der rotierenden Welle durch seine Ablenkung in der Amplifizierung der Windstärke.

Bekannten Windbetriebener Generator (US Pat. N UK 1486 338 1977), die eine sich drehende Welle auf sie durchquert von den Schaufeln und der Nabe mit der Lenk paddle platziert umfasst. Außerdem kommuniziert jeder der Stars der Klinge mit seinem Stern auf der Hülse und die Position der Lenkflügelposition ist windgetriebenen Generator Klingen korrigiert. Kettenradzähne Verhältnis von 1: 2 aus der vorbekannten Erfindung verwendet wird.

Die Nachteile sind unzuverlässig Verstellung der Lenkschaufelblätter aufgrund der aerodynamischen Sog der turbulenten Wirbel hinter dem Mast in der Windströmung (w. IR 87/9, pp. 8 abz.7), reduzierte Effizienz aufgrund der großen Anzahl von Kettentrieben und skew Lager Biegung an der Basis der Drehwelle in den Wind.

Der nächste in Gesamtheit der Merkmale (Stand der Technik) ist eine Lösung, die eine rotierende Welle mit vertikalen Schaufeln welche Sternchen in dem Verhältnis, das 1: 2 mit Zahnrädern kommuniziert koaxial zu der Welle angeordnet sind. Außerdem Kettenwelle mit der Welle und mit Hilfe von Zahnrädern, Buchsen und Hülsen nicht mit einem Fliehkraftregler verbunden drehen, die durch die Position der Klingen Einstellen auf Änderungen der Windgeschwindigkeit oder der Belastung des Stromgenerators in Abhängigkeit der Drehgeschwindigkeit der Messer um die Welle zu stabilisieren.

Die Nachteile der Vorrichtung sind eine Vielzahl von Kettenantrieben, die Effizienz der Anlage zu reduzieren und die komplexen und umständlichen Metall, Begrenzungswelle Wende ing, wenn die Windlast und zugleich dramatisch die Nutzfläche der Schaufeln in der Windenergieanlage unter einem vollen Raum zu reduzieren.

Das Wesen der Erfindung ist, dass ein windgetriebenen Generator auf einem Fundament angeordnet, umfassend vertikale Welle mit Schaufeln mit Zahnrädern in einem Verhältnis von 1 verbunden montiert Traversen: 2 Kettenantriebseinheit Zahnräder koaxial auf der Welle angeordnet ist, und einem elektrischen Generator, einer vertikalen Welle starr und koaxial darauf montierten elektrischen Generator-Stator und zwei Zahnräder drehbar gelagert sind, und ein Joch und Laufschaufeln eines elektrischen Generators drehbar an dem oberen Ende der Welle montiert ist, wobei jede Welle der mit einem der Schaltung zugeordneten Ritzeln Sterne Klingen Hälften.

windgetriebenen Generator windgetriebenen Generator

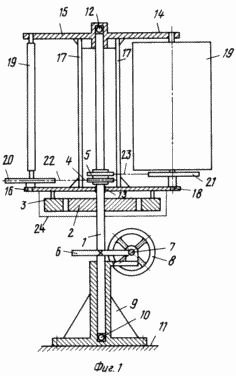

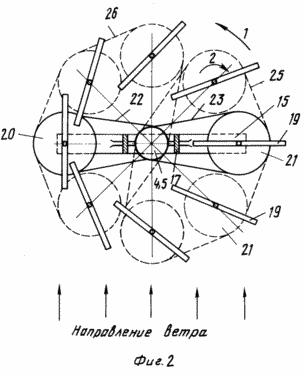

Fig. 1 zeigt einen vorgeschlagenen windgetriebenen Generator, allgemeine Ansicht; Abbildung 2 - Schema der Position der Flügel, Ketten.

Wind angetriebenen Generator (Fig. 1) besteht aus einer Welle 1 angebracht ist mit dem Stator 2, der im Inneren des Rotors 3 und Stromgenerator montiert ist. Auf der feststehenden Welle 1 und dem Kettenrad 4 und 5 mit dem gleichen Durchmesser Rad 6e gebildet zusammen mit der Schnecke 7, beispielsweise ein Schneckengetriebe. 7 Worm 8 steht in Verbindung mit einem Lenkrad auf der Tragsäule befestigt 9 innerhalb dem mit der Tragwelle 1 auf einem Lager 10. Der Tragrahmen 9 befestigt ist 11. Am oberen Ende der Welle 1 über ein Lager 12 und 13 Joch 14 angelenkt an der Basis installiert ist, die aus oberen 15 16 und eine untere Wippe verbunden Härte Verbindungen 17 an der Peripherie der Kipphebel 15 und 16 in den Lageranordnungen 18 sind Schaufeln 19 angebracht Klingen auf der Drehachse 20 und Kettenrad Satz 21 in Bezug auf die Doppelzahnräder 4 und 5, deren Durchmesser von einem Planetenkette abgedeckt sind 22 und 23 mit Zahnrädern 4 und 5 verbunden. Untere Schwinge 16 fest mit dem Rotor des elektrischen Generators 3 verbunden ist, die aus regen und Schutz vor der aktuellen geschlossenen Gehäuse zu schützen, ist 24. Wenn das Joch 14 feste mehrere Paare von Schaufeln ist, die Kette 25 (siehe Fig. 2) enthält ein Planeten eines von 4 Sterne ( oder 5) und alle Doppel Kettenrad 21 von einer Hälfte des Durchmessers der Schaufeln 19, eine weitere Kette 26 und umschließt die andere Planetenritzel 5 (oder 4) und dem doppelten Durchmesser des Zahnrads 21, die zweite Hälfte des Blattes 19. die Teilung in zwei beliebigen Schaufeln Sternen.

Wenn eine Blattbefestigungs ist entlang des Durchmessers des Kreises angeordnet ist, und das andere Ende des Durchmessers senkrecht dazu. In dieser Position sind die Lamellen 20 und das Kettenrad 21, die Kettenabdeckung, die jeweils mit den Zahnrädern 4 und 5. Wenn mehrere Paare von Klingen windgetriebenen Generator, dann jede nachfolgende Schaufel in einem Winkel mit der Drehung versetzbar relativ zu dem vorhergehenden Klinge. Winkel Beton Schaufeln sind nach der Formel



n i - spezifische Klinge - 1, 2, 3 usw.

180 - der Drehwinkel der Schaufel bei einer Traversen Umsatz.

Nach dem Kettenrad Klingen befestigt Ketten installieren.

Windturbine arbeitet wie folgt. Mit dem gleichen Übersetzungsverhältnis von 1: 2 zwischen dem Kettenrad und den Schaufeln, besetzen die Klingen eine gewünschte Position in dem Übergang von einer Position zur anderen mit nur zwei Schaltungen mit einer beliebigen Anzahl von Blättern.

Die minimale Anzahl von Schaltungen mit einer beliebigen Anzahl von Schaufeln reduziert die Reibung und verbessert den Wirkungsgrad der Anlage.

Transferieren Lager 12 am oberen Ende der Welle und der Träger 13 an der Basis des unteren Querlagers beeinflussen wesentlich die Natur des windgetriebenen Rotation. Die Welle selbst kann sogar verbiegen mit Schaufeln traverse gekippt, aber dies beeinflusst kaum die Reibung am oberen Ende des Wellenlagers. Sam Welle nicht dreht, und deshalb verringert sich die Gesamtmasse der rotierenden Teile. Bei Drehung beeinflusst nicht die Erhöhung der Lagerreibung an der Basis der Welle aus der letzten Mulde im Wind. Diese Vorteile machen es möglich, die Installation an einem schwachen Wind und erhöhen die Effizienz zu betreiben.

Regelung der Drehgeschwindigkeit der Messer wird durch Drehen der Welle ausgeführt. Aus der Durchbiegung der Welle des Basislager verdreht werden kann, jedoch nicht die Drehung des elektrischen Generators beeinträchtigen. Sternchen 4 und 5 sind an der Welle befestigt, so dass die Position der Blätter relativ zu der Welle nicht ändert, sondern die Änderung gegenüber dem Wind. Durch Drehen des Handrades 8 rechtsseitigen Bereich Wind Wahrnehmung reduziert wird erhöht und der linken Seite, oder umgekehrt, was zu einer Abnahme oder Zunahme der wahrgenommenen Differenz aus dem Winddruck auf Seiten der Traverse und dementsprechend die Rotationsgeschwindigkeit. In diesem Fall kann das Rad nach bekannten Verfahren automatisch angetrieben werden und die Richtung der Windsensoren in einem Abstand von den Windenergieanlagen, mit Ausnahme der Wirkung ihrer eigenen Wirbel installiert bestimmen.

Mit einer großen Anzahl vetroelektroustanovok Verwendung in der Familie, Bauernhof, Bauernhof mieten und andere Formen des Eigentums eine scharfe Verringerung des Energieverbrauchs der öffentlichen Stromnetzen auftreten können, dass möglicherweise eine Alternative die Kernenergie zur Verbesserung der ökologischen Situation in den Regionen führen wird.

FORDERUNGEN

Wind angetriebenen Generator auf einem Fundament angeordnet, umfassend vertikale Welle mit Schaufeln mit Zahnrädern in einem Verhältnis von 1 verbunden montiert Traversen: 2 Kettenantriebseinheit Zahnräder koaxial auf der Welle angeordnet ist, und einem elektrischen Generator, wobei die vertikale Welle starr und koaxial fixiert auf darin die elektrische Generator-Stator und zwei Zahnräder drehbar gelagert sind, und ein Joch und Laufschaufeln eines elektrischen Generators drehbar an dem oberen Ende der Welle montiert ist, wobei jede Welle der mit einem der Schaltung zugeordneten Ritzeln Sterne Klingen Hälften.
