Erfindung
Russische Föderation Patent RU2046998
BLADE Windräder
Name des Erfinders: Mantashyan Pavel
Der Name des Patentinhabers: Mantashyan Pavel
Adresse für die Korrespondenz:
Startdatum des Patents: 1992.07.15
Verwendung: in der Windindustrie. Das erfindungsgemässe Propellerblatt mit einem Gehäuse, eine aerodynamische Form aufweist, der an seiner Basis besitzt einen zylindrischen Längsbohrung, in der kreisförmigen Scheibe beweglich an der Stirnseite der Profilstab mit einem wendelförmigen Drall angebracht ist. An der Basis der Flügel sind eine andere Scheibe befestigt, die das Profil des Stangenloch passt und ist zwischen den Federscheiben entfernt.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung bezieht sich auf Windenergie und kann als Teil von Windkraftanlagen verwendet werden.
Bekannte Windkraftanlage (Auth. St. UdSSR N 348762, Kl. Der F 03 D 1/04, 05.10.70), bestehend aus einem schwenk- auf der Basis des Turms, ausgestattet mit Zahnspange und Windrad, Windrad und in der Öffnung des Turms installiert und Streamer befestigt an seinem Ende.
Jedoch ist die Rotationsgeschwindigkeit des Propellers Windkraftanlage direkt abhängig von der Windgeschwindigkeit, die die Verwendung von Windkrafteinheit eliminiert Wechselstrom zu erzeugen.
Bekannte Windturbine (SU, N 697747, cl. Die F 03 D 1/00, 13.10.75), mit auf der Welle mittels eines maha-Klinge mit Gegengewicht Last versehen, in der Form des Flügelprofils gemacht.
Diese Windkraftanlage hat einen ähnlichen Nachteil.
Die am nächsten an der Erfindung ist, eine Windturbine mit rotierenden Windrad und den Rahmen, auf dem der Trichter mit rechteckigem Querschnitt mit vertikalen Seitenwänden und oberen und unteren Platten mit mit horizontalen Achsen an ihren Seitenwänden befestigt vorgesehen und vor ihnen entlang den Gipfeln von Luft angeordnet sind, von denen einer angeordnet ist, oberhalb der oberen Platte, die andere an der Unterseite und einer Platte auf den schwenkbaren Achsen montiert sind.
Diese Windturbine hat eine geringere Abhängigkeit von der Rotationsgeschwindigkeit des Windrades von der Windgeschwindigkeit, aber ihre Konstruktion ist aufwendig und komplexe Konstruktion.
Das Ziel der Erfindung ist die Gestaltung des Windrades mit einer gleichzeitigen Erhöhung der Gleichförmigkeit seiner Drehung zu vereinfachen.
Zu diesem Zweck erfüllt die Basisblatt-Propeller Längs zylindrische Bohrung, wobei die beweglich runde Scheibe Ende an einem Profilstab eine spiralförmige Verdrehung an der Basis befestigt befindet, wie die Klinge fest eine andere Scheibe angebracht ist, die Öffnung an das Profil der Stange und einer Feder, die zwischen Scheiben entspricht .
 |
 |

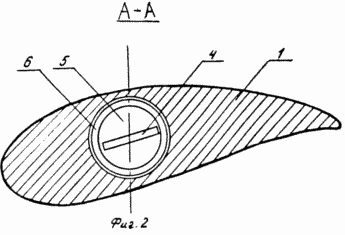

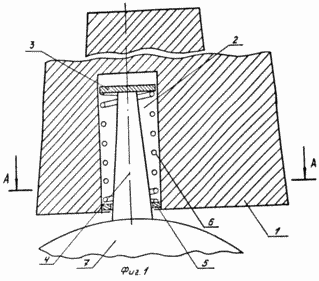

1 ist eine Schnittklinge; 2 ist eine Schnittansicht auf A-A in 1.
Die Blatt-Propeller umfaßt ein Gehäuse 1 eine aerodynamische Form aufweist. An der Basis der Schaufeln Bohrung ausgeführt zylindrische 2, der 3, bewegliche Rundscheibe mit dem Ende profilierte Stange 4 befestigt ist, eine spiralförmige Verdrillung. An der Unterseite des Gehäuses 1 befestigt Sägeblattscheibe 5, die an das Profil des Stabloch 4 zwischen der Scheibe 3 und 5, eine Feder 6. Die Klinge ist an der Windscheibe 7 durch ein Profilstab 4 entspricht.
Windräder BLADE funktioniert wie folgt
Wenn das Blatt auf seiner Zentrifugalkraft gedreht wird, die die Feder 6 zusammendrückt, wird das Gehäuse 1 entlang der Profilstabklingen bewegt 4. Diese Scheibe 5 befestigt sind, um den Blattkörper 1 in seine Öffnung wird an der Profilstange gleiten 4 eine helikale Verdrillung und daher beginnt die Klinge entlang der Längsachse zu entfalten, der seinen Anstellwinkel zu der Anströmung ändert. Parameter Profilstab 4 und die Federn 6 sind so gewählt, daß bei niedrigen Betriebsdrehzahlen des Windflügels hat den günstigsten Anstellwinkel zum Wind und bei Überschreiten eines bestimmten Wertes der Windgeschwindigkeit Blatt-Anstellwinkel zu ändern beginnt, und wird zu suboptimalen, die auf glatten Abhängigkeit der Winkelgeschwindigkeit der Drehung des Propellers ermöglicht, Windgeschwindigkeit.
Die Verwendung der vorliegenden Erfindung wird die Konstruktion des Propellers zu vereinfachen, während die Gleichförmigkeit seiner Drehung zu verbessern.
FORDERUNGEN
BLADE Windrad einen Körper mit einer aerodynamischen Form aufweist, dadurch gekennzeichnet, dass das Basisblatt einen Längs zylindrische Bohrung aufweist, wobei die beweglich angeordnet runde Scheibe, Unterlegscheibe Ende befestigt ist fest an der Profilstange eine helikale Verdrillung und die Basis Klinge fest angebracht anderen Unterlegscheibe, eine Öffnung, die mit dem Profilstab entspricht, mit einer Feder, die zwischen den Scheiben angebracht sind.
