Erfindung
Russische Föderation Patent RU2296881

Umwandlungsmethode für Energie und Umwelt FLOW Energieumwandlungsvorrichtung ZU SEINER DURCHFÜHRUNG (VARIANTEN)

Konvertierungsverfahren für eine FLOW ENVIRONMENT ENERGY
Und Energieumwandlungsvorrichtung ZU SEINER DURCHFÜHRUNG (VARIANTEN)

Name des Erfinders: Dubovskii Leonid Y. (RU); Valery Mihalap
Der Name des Patentinhabers: Dubovskii Leonid Y. (RU); Valery Mihalap
Korrespondenzanschrift: 197227, St. Petersburg, und / I 405, SA Voropai
Startdatum des Patents: 2004.11.22

Die Erfindung betrifft ein Verfahren und Mittel, die Energieflüsse unterschiedlicher physikalischer Natur, wie Wind oder Wasser umzuwandeln. Energieumwandlungsvorrichtung arbeiten in einem verstärkten Wellenstruktur, die zumindest zwei sich bewegende Oberflächen oder zwei rotierenden und zwei sich bewegende Oberfläche, wobei die Energieumwandlungsvorrichtung in der Fluidströmung, die Welle orientiert und die Ebene der Strukturoberfläche entlang der Strömung des Mediums liefern Bewegung oder jeweils schaffen Verschieben und Drehen Oberflächen in zwei entgegengesetzte Richtungen zueinander, die gleichzeitig aufgrund der Ausbildung auf diesen Oberflächen einen Differenzdruck drehbare Ausführung Energieumwandlungsvorrichtung, um die Welle von dem die Energie essen. Aufgrund der Druckdifferenz auf den zwei Oberflächen in Bezug auf die diametrale Achse des Drehelements die Auftriebskräfte in entgegengesetzte Richtungen gerichtet ist, die zur Drehung der Welle führt, von dem Ausgangsleistung gegeben ist. Die Erfindung sorgt für eine erhöhte Effizienz der Anlage durch die gemeinsame Arbeit von mehreren Energieumwandlungselemente ermöglicht, die von der Energiefluss verschiedener physikalischer Natur des Mediums zu einer effizienteren Nutzung führt, die eine Strömung von Wind- oder Wasserstrom sein kann.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft ein Verfahren und eine Einrichtung zum Verändern des Energieflusses durch die physikalische Natur der Umwandlung von Strömungsenergie in eine Drehbewegung und Energieumwandlungsvorrichtungen verwendet werden können , oder Wasserströmungsenergie aufzuwickeln.

Um die Neuheit und die erfinderische Tätigkeit des ersten unabhängigen Gegenstand der beanspruchten Lösung beurteilen zu können, betrachten wir eine Reihe von bekannten technischen Mitteln ähnlichen Zweck.

Bekannte Verfahren Fluidströmungsenergie in der Form von befestigten konstruiert durch Umwandeln Fluidströmungsenergie in eine Drehbewegung Energieumwandlungsvorrichtung unter Verwendung von auf Tragwelle, die zwei Oberflächen in den Fluidstrom von der Welle Ausrichtung eingebaut dreh- und Flächen entlang der Strömung des Mediums, nach der Rotation der Oberflächen in Form ermöglichen Plattenlaufwerk in zwei entgegengesetzte Richtungen zueinander, zur gleichen Zeit wegen der Bildung auf diesen Oberflächen, Differenzdruck und heben Rotation Design Energieumwandlungsvorrichtung erlauben, zu sehen. RU 2124649.

In der größten Anzahl von ähnlichen Funktionen und die erzielten Ergebnisse in ihrer Verwendung wird diese Lösung als Prototyp des ersten unabhängigen Gegenstand der beanspruchten Erfindung ausgewählt.

Die Nachteile des Prototyps ist die mangelnde Effizienz des Flusses des Energieumwandlungsmedium, insbesondere Windenergie.

Die Erfindung zielt darauf ab, die Effizienz der Fluidenergieumwandlung verschiedener physikalischer Natur zu verbessern, indem ein Differenzdruckwirkung auf den sich drehenden Oberflächen und Verwendung in den Fluidstrom-Energieumwandlungsvorrichtung angeordnet bewegt.

Das Wesen des ersten unabhängigen Gegenstand der beanspruchten Erfindung ist in der folgenden Kombination von wesentlichen Merkmalen ausreichend ist, um dieses Ziel ausgedrückt.

Verfahren zur Strömungsenergie von Fluidströmungsenergie in eine Drehbewegung Energieumwandlungsvorrichtung die Umwandlung ist dadurch gekennzeichnet, dass die Energieumwandlungsvorrichtung in ein an der Konstruktion Welle gehärtet arbeiten, die wenigstens zwei bewegliche oder zwei rotierenden und zwei Oberflächen bewegt, woraufhin die Energieumwandlungsvorrichtung im Strom Umgebung, dessen Welle und die Ebene der Struktur längs der Strömung des Mediums Oberflächen Fokussieren ermöglichen die Bewegung bzw. Bewegen und Oberflächen in zwei entgegengesetzte Richtungen zueinander drehen, die gleichzeitig aufgrund der Ausbildung auf diesen Oberflächen Differenzdruckrotations Design Energieumwandlungsvorrichtung erlauben, die Welle von denen führen Energie essen.

Um die Neuheit und der erfinderischen Tätigkeit der beanspruchten Gegenstände anderen unabhängigen Lösungen in Betracht ziehen eine Reihe von bekannten technischen Mitteln von ähnlichen Zweck zu bewerten.

Bekannt Pflanze, die in einem Winkel in Verbindung mit dem Träger an der Befestigung an dem zentralen Stützanordnung verbunden zwei Rahmen umfasst, propeller an den Rahmenpfosten montiert ist, um den Schlitten zu unterstützen. Erfindungsgemäß sind der Rahmen mit Scharnieren versehen in der zentralen Trägereinheit montiert ist, und Führungseinrichtungen sind und die Vorrichtung zu synchronisieren, vgl. Russischen Patent №2187019, F03D 5/04 2001 g. Nachteil dieser Vorrichtung ist die seitliche Position des Stators relativ zu dem Bogentyp Windräder, dass unter Präzipitation führt Vereisungserscheinungen auf die Möglichkeit von Staub in den Luftspalt mit Fremdkörpern, wie beispielsweise Eis füllt, die wiederum, einschließlich den normalen Betrieb der Anlage stört die Möglichkeit der mechanischen Verklemmen des Propellers.

Bekannten Rad Wind eine Klinge mit einem Strömungsprofil aufweist und um die horizontale Drehachse. Eine der grundlegenden Parameter, mit denen der Grad der Vollkommenheit des Flügels zu beurteilen, ist die aerodynamische Qualität, die angibt, wie oft ein Anstellwinkel des Flügels Auftriebskraft größer als die Kraft seiner seitlichen Widerstand gegeben. Die Größe der aerodynamischen Qualität hängt weitgehend von den geometrischen Eigenschaften des Flügels. Somit wird der Flügelauftriebskraft bei einer gegebenen Luftströmungsgeschwindigkeit durch Erhöhung der Zirkulation entlang des Profils des Flügels erhöht, was durch eine Erhöhung der Wölbung erreicht werden kann. Allerdings Krümmung des Profils des Flügels seine aerodynamische Qualität abnimmt, wenn der Luftwiderstandsbeiwert steigt schneller als der Auftriebskoeffizient mit zunehmender finden. L.H.Kokunina. Grundlagen der Luft. M:. Verkehr, 1982, S.54. Die Hubkraft dieser Konstruktion des Flügels durch Erhöhung der Spannweite nur erhöht werden. Die Nachteile des Windrades eine Messer-Laufrad, mit einem großen Durchmesser, die eine hohe Tragstrukturen erfordert, nicht ausreichend hohen Wirkungsgrad, hohe Luftwiderstandsbeiwert.

Bekannten Rad Wind eine horizontale Welle aufweist und befestigt ein Drehelement darauf, das in Form von zwei koaxial mit der Möglichkeit der synchronen Drehung in entgegengesetzter Beziehung zueinander Richtung der Antriebsscheibe angeordnet ist, die die Drehachse mit der horizontalen Welle senkrecht ist, und das ringförmige Gehäuse entlang Kreisen Scheiben mit Zwischenräumen auf Oberflächen treibt eine horizontale Achse und ist in dem Raum zwischen den Scheiben auf einer diametralen Achse und ist starr mit einer festen Rotationsebene koaxiale ringförmige Scheibe Antriebsgehäuse finden. russischen Patent №2124649 gehalten. Dieser Propeller bei Betätigung in der Drehung der Antriebsscheiben und in der Strömung des Wind Platzierung erzeugt Auftriebskraft aufgrund der Druckdifferenz um die äußeren Oberflächen koaxiale gegenläufig drehende relativ zueinander Wege der Antriebsscheiben und das Vorhandensein des ringförmigen Gehäuses verhindert das Eindringen von Windströmung in den Raum zwischen den Scheiben, die Es wäre ein Hindernis Auftreten Auftrieb erzeugen.

In der größten Anzahl von ähnlichen Funktionen und die erzielten Ergebnisse in ihrer Verwendung wird diese Lösung als Prototyp für andere Objekte unabhängig von der beanspruchten Erfindung ausgewählt.

Die Nachteile des Prototyps ist die mangelnde Steifigkeit der rotierenden Elemente, während die Schwingungen ihrer peripheren Teile und geben sie nach außerhalb des Gehäuses führt, die zwischen den Scheiben gegen das Eindringen von Luft in den Raum führt, ein Hindernis Anstieg Aufzug zu schaffen, die den normalen Betrieb der Anlage stört.

Das Ziel der Erfindung ist eine rotierende Strukturelemente der erhöhte Steifigkeit zu schaffen, die die Zuverlässigkeit und Effizienz der gesamten Anlage verbessert.

Das Wesen des zweiten unabhängigen Gegenstand der beanspruchten Erfindung ist in der folgenden Kombination von wesentlichen Merkmalen ausreichend ist, um dieses Ziel ausgedrückt.

Energieumwandlungsvorrichtung zum Durchführen des oben beschriebenen Verfahrens entlang der Strömung des Mediums Welle und darauf befestigten Energieumwandlungselement gebildet, wie zwei koaxiale Antriebsscheiben zur synchronen Drehung ausgerichtet aufweist, die in gegenüberliegender Beziehung angebracht sind miteinander Richtung, wobei die Welle zwischen den Scheiben in dem Raum positioniert ist und mit eine ringförmige Schutzabdeckung angebracht spaltUmfangsFlächen der Scheiben, dadurch gekennzeichnet, dass die Räder in Form einer flachen Basis und einer konvexen äußeren Teil sind, die innerhalb des Volumens Versteifungen angeordnet sind.

Zusätzlich hat ein zweiter unabhängiger Aspekt der Erfindung eine Anzahl von optionalen Merkmale charakterisierenden besonderen Fällen die spezifischen Ausführungsformen des Materials, nämlich:

- Convex äußeren Scheibenabschnitt und werden stufenförmige Aggregat von ringförmigen Elementen mit unterschiedlichem Durchmesser und Querrippen ausgebildet sind;

- Convex äußeren Abschnitte sind als Scheiben zweiter Ordnung Flächen gebildet;

- Die Oberfläche der zweiten Ordnung äußeren Teil der durch eine Mehrzahl von ringförmigen oder radialen Elementen gebildet Platte;

- Ein Gerät mit mindestens einem zusätzlichen rotierenden Energieumwandlungselement in Form von zwei koaxial angeordneten Antriebsscheiben vorgesehen sind, zur synchronen Drehung in entgegengesetzter Beziehung zueinander Richtungen analog Hauptenergieumwandlungselement und stellen in Bezug auf sie so angebracht, dass die Achse der synchronen Drehung der zusätzlichen Platten Energieumwandlungselement versetzt ist relativ zu der Drehachse der Synchronantriebe des Hauptenergieumwandlungselement;

- Jede weitere Energieumwandlungselement ist mit einem Gehäuse versehen ist. verhindert den Zugriff auf das Plattenmedium zur Hälfte am nächsten an der Welle;

- Ein Gerät mit mindestens einem zusätzlichen rotierenden Energieumwandlungselement in Form von zwei koaxial angeordneten Antriebsscheiben vorgesehen sind, zur synchronen Drehung in entgegengesetzter Beziehung zueinander Richtungen analog Hauptenergieumwandlungselement angebracht ist, und in Bezug auf sie gesetzt, so dass die Synchrondreh Achsantriebe zusätzliche Energieumwandlungselement ist mit der Drehachse der Synchronantriebe des Hauptenergieumwandlungselement senkrecht.

Das Wesentliche der dritten, unabhängig von der Aufgabe der beanspruchten Erfindung ist in der folgenden Kombination von wesentlichen Merkmalen ausreichend ist, um dieses Ziel ausgedrückt.

Energieumwandlungsvorrichtung zum Durchführen des oben beschriebenen Verfahrens entlang der Strömung des Mediums Welle und darauf befestigten Energieumwandlungselement ausgerichtet ist, dadurch gekennzeichnet, daß das Energieumwandlungselement durch zwei Endlosbändern gebildet ist, die in entsprechenden Antriebstrommeln dreh- und montiert in der gleichen Ebene mit der Möglichkeit der gleichzeitigen Verschiebung entlang der Welle entgegengesetzte Richtungen relativ zueinander, wobei die Welle in dem Raum zwischen den Endlosbändern angeordnet ist.

Darüber hinaus hat eine dritte unabhängigen Aspekt der Erfindung eine Anzahl von optionalen Merkmale charakterisierenden besonderen Fällen die spezifischen Ausführungsformen des Materials, nämlich:

- Ein Gerät mit mindestens einem zusätzlichen rotierenden Energieumwandlungselement aus ähnlichen Energieumwandlungselement und einem Hauptsatz bezüglich vorgesehen, so daß die Ebene der Bewegung der synchronen Endlosbändern zusätzliche Energieumwandlungselement relativ zu der Bewegungsebene der synchronen Endlosbänder des Hauptenergieumwandlungselement verschoben wird.

Die beanspruchte technische Lösung ist neu, so dass alle angekündigten Projekte werden durch eine einzige erfinderische Idee und die Verfügbarkeit neuer Sätze von Funktionen, die nicht in den Stand der Technik technische Lösungen aus.

Sofortige technische Ergebnis, das durch die Umsetzung der beanspruchten Kombination von Merkmalen erhalten werden kann, ist die Steifigkeit Energieumwandlungselemente zu erhöhen und die Effizienz der Anlage als Ganzes zu erhöhen, indem Zusammenarbeit mehrerer Energieumwandlungselemente ermöglicht, die zu einer effizienteren Nutzung von Fluidtechnik führt verschiedene physikalische Natur, die den Fluss von Wind oder Wasserstrom sein kann.

Die oben ermöglicht die beanspruchte technische Lösung erfüllt das Kriterium der "erfinderischen Tätigkeit" zu erkennen.

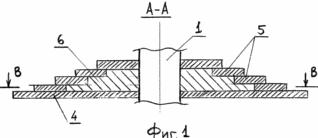

KURZE BESCHREIBUNG DER ZEICHNUNGEN 1 zeigt einen Querschnitt A-A der Platte Energieumwandlungselement, Figur 2 - den Schnitt B-B in Figur 3 - eine Ansicht des Energieumwandlungselement antreibt Synchrondrehebene zusammenfallen Fig 0,4 - dasselbe, aber mit symmetrisch um die Position der Achsen der Rotation der Scheibe in einer Ebene senkrecht zur Ebene der Synchrondreh Änderung auf 5 - Option zusätzliche Energieumwandlungselemente anzubringen, die die Synchrondrehachse antreibt, ist mit der Wellenachse der Hauptenergieumwandlungselement versetzt; 6 - eine Variante mit dem zusätzlichen Einbau von Energieumwandlungselement, die Drehachse der Synchronantriebe, die auf der Achse der Hauptwelle Energieumwandlungselement angeordnet ist, wobei die Ebene der Drehung des Synchronantriebe zusätzliche Energieumwandlungselement wird die Hauptenergieumwandlungselement zu der Rotationsebene der Synchronantriebe versetzt; 7 - Ansicht A von Figur 6, Figur 8 - ein Ausführungsbeispiel des Energieumwandlungselement in Form von zwei endlosen Bändern, Figur 9 - Variante mit einem zusätzlichen Installationsenergieumwandlungselement dreht, der Bewegungsebene der synchronen Endlosbänder, welche zu der Ebene des Synchron versetzt wird bewegen der Endlosbänder des Hauptenergieumwandlungselement.

Energieumwandlungsvorrichtung, umfassend Umgebung orientiert nachgeschaltete Welle 1 und daran befestigten Energieumwandlungselement dreht, die in Form von zwei koaxial angeordneten Antriebswelle 2 der Platte 1 ausgebildet ist, ist in dem Raum zwischen den Scheiben 2 und der mit dem ringförmigen Schutzabdeckung 3, angereichert mit Lücken Umfangsflächen platziert 2. Disks Scheiben 2 sind in Form einer flachen Basis 4 und einer konvexen äußeren Abschnitt und relativ zueinander befestigt, so daß ihre Basen einander zugewandt sind. Konvexe äußere Scheibenabschnitt 2 kann in Reihen und einer Vielzahl von Ringelementen gebildet werden, gebildet unterschiedlichen Durchmessers 5 und Querrippen 6. konvexen Platten äußere Abschnitte 2 als Oberflächen zweiten Grades gebildet werden, welche oder eine Mehrzahl von ringförmigen radialen Elementen gebildet werden kann.

Die Vorrichtung kann mit mindestens einem zusätzlichen rotierenden Energieumwandlungselement aus ähnlichen Energieumwandlungselement und einen Hauptteil in Bezug auf sie so, daß die Drehachse der Synchronantriebe zusätzliche Energieumwandlungselement 7 verschoben wird relativ vorgesehen sein, um die Drehachse der Synchronantriebe zwei Energieumwandlungselement. Die Vorrichtung kann vetropriemnomu Hauptelement und stellen in Bezug auf sie so, daß die Drehachse der Synchronantriebe zusätzliche Energieumwandlungselement 8 befindet sich senkrecht zur Drehachse der Synchronantriebe zwei Energieumwandlungselement in ähnlicher Weise hergestellt mit mindestens einer zusätzlichen drehenden Energieumwandlungselement vorgesehen sein.

In einer anderen Ausführungsform Energieumwandlungsvorrichtung ein rotierendes Energieumwandlungselement aufweist, das in Form von zwei sich drehenden jeweiligen Antriebstrommeln Endlosbänder 9 vorgesehen, in der gleichen Ebene wie die Möglichkeit der gleichzeitigen Verschiebung in entgegengesetzter Beziehung zueinander Richtungen konfiguriert ist, wird die Welle 1 in den Raum zwischen den Endlosriemen 9 angeordnet. ein solches Setup-Option kann mit mindestens einem zusätzlichen rotierenden Energieumwandlungselement hergestellt analog Haupt vetropriemnomu Element und eingestellt in Bezug auf vorgesehen sein, so daß die Ebene der synchronen Bewegung der Endlosbänder 10 zusätzliche Energieumwandlungselement zur Ebene der Synchronbewegung der Endlosbänder 9 des Hauptenergieumwandlungselement relativ versetzt ist.

Das beanspruchte Verfahren der Flüssigkeitsströmung Energieumwandlung, die beanspruchte Gerät wird wie folgt realisiert.

Wenn sie aktiviert sind, um die äußeren Oberflächen von koaxial rotierenden wird die Drehung der Antriebsscheibe 2 Energieumwandlungselement und durch den Auftrieb durch die Druckdifferenz erzeugt es in einem Fluidstrom Plazieren in entgegengesetzte Richtungen relativ zueinander der Antriebsscheiben 2. Die Anwesenheit des ringförmigen Gehäuses 3 verhindert das Eindringen von Windströmung in den Raum zwischen den Scheiben 2, das das Auftreten eines Hindernisses lift schaffen würde. Oberhalb der beiden Hälften der äußeren Oberflächen der beiden Scheiben, die in Richtung Windströmung rotiert, Niederdruckbereiche P 1 gebildet wird, und auf zwei anderen Hälften der Außenflächen von zwei Scheiben, die durch die Strömungsrichtung gedreht werden, werden zwei Hochdruckbereich P bilden. Aufgrund der Druckdifferenz auf den zwei Oberflächen in Bezug auf die diametrale Achse des Drehteils der Hebekraft F aufweist, in entgegengesetzte Richtungen gerichtet sind, die 1 an der Drehwelle führt, aus der Ausgangsleistung gegeben ist.

Die Auftriebskraft kann durch Verwendung der Bernoulli-Gleichung bestimmt werden, die eine Kommunikation zwischen der Geschwindigkeit und dem Druck in dem Luftstrom festlegt und die Kraft, die Zugabe an den äußeren und inneren Oberflächen wirkenden koaxialen rotierenden Scheiben 2. In ähnlicher Weise wird die Hubkraft auf den Oberflächen erzeugt von 9 Endlosriemen dreht.

2 Räder zur Versteifung kann als eine flache Basis 4 und eine konvexe Außenteil gebildet werden, das eine Vielzahl von ringförmigen Elementen unterschiedlichen Durchmessers 5 und 6 Rippen gebildet werden können.

Um die Effizienz der Fluidenergievorrichtung erhöhen kann mit einer (oder mehrere) zusätzliche Drehenergieumwandlungselement hergestellt analog Hauptenergieumwandlungselement zur Verfügung gestellt werden.

In einer anderen Ausführungsform Energieumwandlungsvorrichtung ein rotierendes Energieumwandlungselement aufweist, das in Form von zwei sich drehenden jeweiligen Antriebstrommeln Endlosbänder 9 vorgesehen, in der gleichen Ebene wie die Möglichkeit der gleichzeitigen Verschiebung in entgegengesetzter Beziehung zueinander Richtungen konfiguriert ist, wird die Welle 1 in den Raum zwischen den Endlosriemen 9 angeordnet. ein solches Setup-Option kann mit mindestens einem zusätzlichen rotierenden Energieumwandlungselement hergestellt analog Haupt vetropriemnomu Element und eingestellt in Bezug auf vorgesehen sein, so daß die Ebene der synchronen Bewegung der Endlosbänder 10 zusätzliche Energieumwandlungselement zur Ebene der Synchronbewegung der Endlosbänder 9 des Hauptenergieumwandlungselement relativ versetzt ist.

Möglichkeit der industriellen Anwendung der beanspruchten technischen Lösung ist über jeden Zweifel erhaben, da in allen Fällen die genannte Installation unter Verwendung von bekannten Technologien und Ausrüstung erreicht werden kann.

Die Erfindung verbessert die Betriebseffizienz als Ganzes durch die gemeinsame Arbeit von mehreren Energieumwandlungselementen ermöglicht, die von der Energiefluss unterschiedlicher physikalischer Natur des Mediums zu einer effizienteren Nutzung führt, was eine Strömung von Wind- oder Wasserströmungs sein kann.

FORDERUNGEN

1. Verfahren zur Steuerung der Energie der Fluidströmung durch die Umwandlung von Energie in eine Drehbewegung Energieumwandlungsvorrichtung verwendet, dadurch gekennzeichnet, dass die Energieumwandlungsvorrichtung für eine Welle in einer verstärkten Struktur arbeiten, die wenigstens zwei sich bewegenden und drehenden zwei oder zwei sich bewegenden Oberflächen, dann Energieumwandlungsvorrichtung in dem Fluidstrom herzustellen, Orientieren seiner Welle und der ebenen Oberfläche der Struktur entlang der Strömung des Mediums, vorgesehen, um die Bewegung bzw. Verschieben und Drehen Oberflächen in zwei entgegengesetzte Richtungen zueinander, die gleichzeitig aufgrund der Ausbildung auf diesen Oberflächen Differenzdruckrotations Design Energieumwandlungsvorrichtung erlauben, die Welle, deren Energie essen.

2. Die Energieumwandlungsvorrichtung zur Durchführung des Verfahrens, mit einer Welle entlang der Strömung des Mediums ausgerichtet und daran befestigt Energieumwandlungselement gebildet, wie zwei koaxiale Antriebsscheiben zur synchronen Drehung angebracht sind, in entgegengesetzte Richtungen relativ zueinander, wobei die Welle zwischen den Scheiben in dem Raum angeordnet ist und mit dem ringförmigen Schutzgehäuse umlaufenden Spalt mit der Plattenoberfläche angebracht verbunden ist, dadurch gekennzeichnet, dass die Räder in Form einer flachen Basis und einer konvexen äußeren Teil sind, die innerhalb des Volumens Versteifungen angeordnet sind.

3. Vorrichtung nach Anspruch 2, dadurch gekennzeichnet, daß der konvexe Abschnitt äußere Scheibe und werden stufenförmigen Aggregats von ringförmigen Elementen unterschiedlicher Durchmesser und Querversteifungen gebildet.

4. Vorrichtung nach Anspruch 2, dadurch gekennzeichnet, daß die konvexen Außenabschnitte sind als Scheiben zweiter Ordnung Flächen ausgebildet.

5. Vorrichtung nach Anspruch 4, dadurch gekennzeichnet, daß die äußere Oberfläche der zweiten Ordnung Satz von Teilen von ringförmigen Scheiben radiale oder Elemente ausgebildet sind.

6. Vorrichtung nach Anspruch 2, dadurch gekennzeichnet, dass es mit mindestens einem zusätzlichen rotierenden Energieumwandlungselement in Form von zwei koaxial angeordneten Antriebsscheiben befestigt sind für eine synchrone Drehung in entgegengesetzte Richtungen relativ zueinander ähnlich wie der Hauptenergieumwandlungselement versehen ist, und in Bezug auf sie so eingestellt, dass die Drehachse des Synchronantriebe zusätzliche Energieumwandlungselement auf der Drehachse der Synchronantriebe des Hauptenergieumwandlungselement relativ versetzt ist.

7. Vorrichtung nach Anspruch 6, dadurch gekennzeichnet, dass jedes zusätzliche Element mit Abdeckung Energieumwandlung bereitgestellt wird Zugriff auf die Hälfte des Plattenmediums am nächsten zu der Welle zu verhindern.

8. Vorrichtung nach Anspruch 2, dadurch gekennzeichnet, dass es mit mindestens einem zusätzlichen rotierenden Energieumwandlungselement in Form von zwei koaxial angeordneten Antriebsscheiben befestigt sind für eine synchrone Drehung in entgegengesetzte Richtungen relativ zueinander ähnlich wie der Hauptenergieumwandlungselement versehen ist, und in Bezug auf sie so platziert, dass die Drehachse des Synchronantriebe zusätzliche Energieumwandlungselement ist senkrecht zur Drehachse der Synchronantriebe des Hauptenergieumwandlungselement.

9. Die Energieumwandlungsvorrichtung zur Durchführung des Verfahrens Fluidströmung entlang der Welle ausgerichtet umfassend und fixiert es Energieumwandlungselement, dadurch gekennzeichnet, dass die Energieumwandlungselement durch zwei Endlosbändern gebildet ist, die in entsprechenden Antriebstrommeln dreh- und montiert in der gleichen Ebene mit der Möglichkeit der gleichzeitigen Verschiebung entlang der Welle in entgegengesetzte Richtungen relativ zueinander, wobei die Welle in dem Raum zwischen den Endlosbändern angeordnet ist.

10. Die nach Anspruch 9, wobei die Vorrichtung ist, dass es mit mindestens einem zusätzlichen rotierenden Energieumwandlungselement aus ähnlichen Energieumwandlungselement und einen Hauptteil in Bezug auf sie so vorgesehen ist, daß die Ebene der Bewegung des Synchron-Endlosbändern zusätzliche Energieumwandlungselement zu der Ebene versetzt ist synchron-Endlosbänder bewegen, den Primärenergieumwandlungselement.
