Erfindung
Russische Föderation Patent RU2182257

SEGELN WINDKRAFT daisy-HORIZONTAL

SEGELN WINDKRAFT daisy-HORIZONTAL

Name des Erfinders: Ginkul Georgy
Der Name des Patentinhabers: Ginkul Georgy
Korrespondenzanschrift: 666534, Irkutsk, Kazachinsko-Lenski Bezirk, pos .. Ulkan Str. Sport, 6-10, G.V.Ginkulovu
Startdatum des Patents: 2000.08.02

Diese Erfindung bezieht sich Energie, nämlich Windkraft zu segeln, mit Hauptsitz in Bereichen immer Wind weht, sondern auch in den Bereichen des Nordens und des Fernen Ostens zu wickeln. Das technische Ergebnis besteht in der Schaffung des Segelwindkraft bei niedrigen Kosten für den Bau und den Betrieb, und eine sehr große Gesamtkapazität, sie wird dadurch erreicht wird, dass die Segel Wind Daisy-horizontale Kraftwerk vier Segel auf jede Windturbine enthält, montiert auf seiner Welle, die sind Schaufeln und Propellern gebildet Girlanden, seiner niedrigen Drehzahl rotierenden Generatoren gemäß der Erfindung arbeitet, auf einem rohrförmigen vetrodvizhiteley montierten Säulen und horizontalen geraden Girlande aus dem Gebäude Stromventilator bogenförmig angeordnete konvex in Richtung zu den Saiten ausgehen unterstützen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf Windenergie, nämlich Windkraft zu segeln, in den Bereichen der konstanten Winde installiert, aber auch in den Bereichen des Nordens und des Fernen Ostens.

Es ist bekannt, Gerät für die horizontalen Windturbinen mit klappbaren Federn oder Schaufeln regulieren, mit einem Rohr, Feder, vertikale Welle Windrad Gabeln für Verlobungsringe, verbunden durch Kabel mit einem Rechen (siehe. SU 44853 A, cl. F 03 D 3/00, 1935.10.31) .

Die Nachteile sind, Gerätedesign Komplexität, geringe Zuverlässigkeit, der Mangel an Geräten für große Windböen zu regulieren.

Bekannte horizontale Windturbine mit klappbarer Federn enthält Leinwand Vorhänge, arbeiten Klingen, aus dem Rahmen aufgehängt und sich gegenseitig durch die endlosen Ketten, Schnallen Blöcke verbunden ist, und einen Regulationsmechanismus (siehe. SU 2421 A, cl. F 03 D 3/00, 28.02. 1927).

Für Motor Mängel sind geringe Nutzung der Windenergie und geringe Zuverlässigkeit aufgrund der großen Anzahl von kinematischen Paare in der Regulationsmechanismus.

Bekannte Windkraft Segeln - 2 (VEPG-2) mit einem Low-Speed-elektrischen Generator enthält, chetyrehparusnye vetrodvizhiteley auf einer flexiblen Welle montiert, Kabel, Spinne, die jeweils aus vetrodvizhiteley (siehe RU 2114317 C1, Klasse F 03 D 3/06, .. 1998.06.27).

Die Nachteile sind die hohe Betriebskosten aufgrund der Komplexität der Konstruktion und Installation der großen Anzahl von Einheiten in der Schaltung beteiligt sind, die geringe Effizienz der Anlage.

Bekannte Segeln Windkraft horizontal Daisy mit vier Segel auf jede Windturbine auf der Welle montiert ist, die Messer arbeiten, und die Urheber sind in Girlanden, Rotation seiner Low-Speed-Generatoren (siehe. RU 2115018 C1, Kl. F 03 D 3/00, 07.10.1998), die wesentlichen Merkmale der am nächsten Prototyp der Erfindung angenommen (Prototyp).

Die Nachteile des Kraftwerks sind geringe Zuverlässigkeit, hohe Betriebskosten für den Bau und Installation, geringe Kraftwerken.

Das technische Ergebnis besteht in der Schaffung des Segelwindkraft bei niedrigen Kosten für den Bau und den Betrieb, und eine sehr große Gesamtkapazität, sie wird dadurch erreicht wird, dass die Segel Wind Daisy-horizontale Kraftwerk vier Segel auf jede Windturbine enthält, montiert auf seiner Welle, die sind Arbeitsschaufeln und Propeller werden in Kränzen gebildet ist, dessen Niedergeschwindigkeitsgeneratoren rotierenden erfindungsgemäßen vetrodvizhiteley auf einem rohrförmigen Stützsäulen befestigt ist und horizontal gerade Girlande aus dem Gebäude Lüfterleistung bogenförmig ausgehen, in den Seiten Ausbuchtung Girlanden angeordnet.

SEGELN WINDKRAFT daisy-HORIZONTAL

Fig. 1 zeigt die Segelwindkraft Daisy-horizontal, Draufsicht mit drei Kränzen und Gebäude;

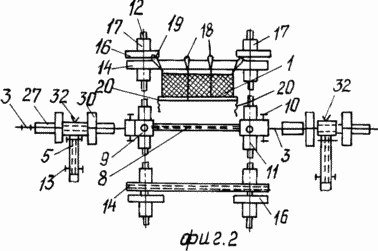

Abbildung 2 - vetrodvizhiteley (Gesamtansicht);

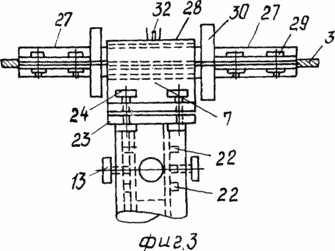

Figur 3 - das Lager mit einer flexiblen Welle (Kabel), (Vorderansicht);

4 - das Lager (Seitenansicht) ohne flexible Welle und einem rohrförmigen Tragsäule;

Figur 5 - die Klemmhülse, befestigt an der flexiblen Welle mittels Schrauben;

Fig. 6 - Segel Daisy-horizontale Windenergieanlage (Gesamtansicht).

Windmühle Daisy-horizontale Kraftwerk Segeln umfasst vier Segel 1 arbeiten Klingen, die jeweils vetrodvizhiteley 2 auf seiner flexiblen Welle (Seil) 3 montiert mit Thruster 2 gebildet Girlanden (nicht dargestellt), Drehen ihre Low-Speed-Generatoren 4, wobei vetrodvizhiteley 2 montiert auf einem rohrförmigen Stützsäulen 5 und mit horizontal geradlinig gemacht Girlanden Ventilator aus dem Gebäude sechs Kraftwerke Bogenform angeordnete Ausbuchtung in Richtung der Zeichenfolgen stammen, und die flexible Welle 3 wird von einem Lager 7 gelagert, montiert auf einem rohrförmigen Stützsäulen 5 und überträgt die Stromgeneratordreh 4.

Windturbine umfasst eine röhrenförmige Welle 8, die an den Enden und auf die Größe der Nabenhülse befestigt ist 9, (Mitte Länge der Nabe 9) geschweißt an der Welle 8. Die Welle 8, sondern nur diejenigen, geschweißt Ende 9 der Nabe, die einander zugewandt sind, dh bis zur Mitte der Welle 8. Jede Nabe 9 sind acht Gewindebohrungen (nicht gezeigt). Fixierung der Rohrwelle 8 auf der flexiblen Welle 3 wird durch Aufschrauben der Nabe 9 in jeder der vier Schrauben 10 und anderen Öffnungen (vier) in jeder Nabe 9 dienen zur Befestigung Segels 1. Jede Nabe 9 ausgeführt sind vier kreuzweise angeordneten rohrförmigen Adapter geschraubt 11 in die in die langen Röhren Speichen 12. Jede 12 in den Adapter sprach eingesetzt sind 11 Contra zwei dicken Keil 13 und dem schlaufenförmigen Kopf der Splinte Stifte Kontra zusammen mit einem Stück Draht (nicht dargestellt). Und die gegenüberliegenden Enden der Speichen 12 einander 14 durch rohrförmige Träger befestigt sind, vier großem Durchmesser lentoraschalkami 15. Jeder Crossbar 14 Öffnungen durch Speichen (nicht dargestellt) 12. Jeder Träger 14 und die Rollen 16 gegeneinander gedrückt werden beide Seiten auf den Nadeln gehalten rohrförmige Hülsen 17, 12, die jeweils auf Speichen 12 der Verriegelungsstifte 13 dick in den jeweiligen Öffnungen in den Speichen 12 und die Hülsen 17 jede Rolle 16 näher an der Kante seines zylindrischen montiert ist, gebohrt größeren Durchmesser, für die 15 angebracht und alle lentoraschalki vier Segel 1 vetrodvizhiteley 2. dass Kante des Segels 1, die aus der Rotation vetrodvizhiteley stromauf 2, Nahbereich an der Stange 14 durch vier Leinen gebunden: zwei leashes 18 für mittlere Sprossen 14 und die beiden Ecke leashes 19 für die Rollen 16, und dass die Kante des Segels 1, das geht über die Vorderkante des Walking, gebunden für Winkel lange leashes 20.

Das Lager 7 besteht aus einem rohrförmigen zylindrischen Halter 21 auf den Halter Fläche 21 sind zwei Drahtringe geschweißt 22 aus dickem Draht in einem bestimmten Abstand voneinander, und dann, wenn alle vier Schrauben Schrauben 10 in Gewindebohrungen in der Spalte 5 entsprechend, 21 der Halterung fixiert wird, in am oberen Ende der Säule zum oberen Ende 5. Das Ende des Halters 21 dicken Stützplatte 23 verschweißt, die auf der Säule 5. die rohrförmige Folie aufliegt 23 umfassen vier Bolzenlöcher 24. die Deckplatte 23 verschweißt ist Schlucht 25, aber so, dass ihre Endkanten bündig mit den Kanten der Platte 23 und der Auskleidung 26. Sobald der Klemmhülse 27, die mit einer flexiblen Welle verbunden ist, 3 auf der Auskleidung 26 gelegt ist, wird der Liner 26 gegen die obere Abdeckung 28 gedrückt es an der Platte zu sichern, 23 durch Bolzen 24 die Spann 27 Buchse hergestellt ist aus zwei Längshalbzylinder mit dickeren Wänden und Flachseiten des Bolzens 29 und der montierten Hülse 27 - ist ein Hohlzylinder mit zwei Scheiben 30 auf seiner Oberfläche. Diese Scheiben 30 haben einen größeren Durchmesser als der Außendurchmesser der Hülse 27 und sein Innendurchmesser ist die gleiche über die gesamte Länge und sollte etwas kleiner als der Durchmesser (Seil) 3 flexible Welle.

Räder 30 aus Axialverschiebung als Hülse 27 und flexible Welle 3 verhindert und somit der gesamte Rand 7 der Lagerteile in Kontakt mit der Oberfläche der Scheibe 30 sollte abgerundet sein. Für eine bessere Verbindungsfläche der flexiblen Welle 3 mit der Innenfläche der Hülse 27 ist für diese Oberfläche notwendig (gegenüber dem Bolzen 29) verschweißt acht Keilnuten 31, das heißt, vier Schlitze 31 auf jeder Seite der Hülse 27 (hier die Schlitze 31 - die Segmente aus dünnen Draht 5 cm ). Muttern aller Bolzen 29 der Verdoppelung des Stiftes werden soll (nicht gezeigt). Wenn das Lager 7 aus Metall hergestellt ist, sollte der mittlere Teil der Hülse 27 geschmiert werden, denn dies ist auf der Abdeckung 28 mini Öler 32 mit einem Filz Dochts in Kontakt mit der Spannhülse 27 vorgesehen ist.

Segeln Daisy-horizontale Windkraftwerk funktioniert wie folgt. Einer des Segels 1, die (senkrecht zur Richtung des Windes canvas Ebene) an der Spitze ist, erhielt die höchste Drehmoment (im Uhrzeigersinn), und die anderen drei Segel 1 zu dem Arbeitshub "prepared" (Bahnebene ist parallel zur Windrichtung). Wechsel Schlaganfall führen alle vier Segel 1 kontinuierlich dreht die flexible Welle 3, die die Drehung des elektrischen Generators 4 überträgt, und die erzeugte Energie zum Benutzer übertragen werden (nicht dargestellt).

Montageleistung Girlanden.

Starten Sie die Installation der einzelnen Girlande mit dem Einbau der Stützsäulen 5 in einer geraden Linie erforderlich ist, ausgehend von den Bau von sechs Kraftwerken. Die Pits für Säulen 5 haben Bohrmaschine 5 zwischen den Pfosten in dieser Entfernung zu bohren, war 1 Meter länger als die Länge der rohrförmigen Welle 8, beispielsweise, wenn die Länge der Welle 8 ist fünfzehn Meter, der Abstand zwischen den Pfosten 5 gleich 16 m sein muss. Innerhalb jedes Spalte 5 die Pole gleich 1/2 der Länge der Säule zu setzen 5. Dieser Baum wird die Grundpfeiler des Spaltes 5 während des Gefrierens von Wasser darin angesammelt über den Sommer und Herbst schützen. Die innere und äußere Oberfläche der Säulen 5 sollte Korrosionsschutzanstrich haben. Nachdem Sie alle Pole 5 haben sie auf die Lager 7, zu montieren, nachdem die Muttern alle Lösen der Schrauben 24, 29. Dann zwischen den Säulen 5 jeder Rohrschaft 8 auf den speziellen zwei Ständen zu platzieren (Holzkeilen oder 20x20 cm) und Kabel ziehen, das heißt. E . Welle 3 bis 8, wobei jede rohrförmige Welle und fixieren beide Wellen zueinander durch Schrauben 10 in die Nabe Gewinde 9. es sollte beachtet werden, dass die Welle 3 nicht durchgehend zu sein braucht, und es kann ein Verbundstoff sein und sogar von einzelnen Kabelsegmenten vorgenommen werden können, wie zum Beispiel die Länge von 17 m, aber dann die röhrenförmige Welle 8 muss eine Länge von 15 m haben (bei einer solchen Länge, können Sie sie auf Bahnsteigen führen kann). Zum Spleißen alle Segmente der Kabel sollten Klemmen hergestellt werden, bestehend aus zwei planaren dicken Platten mit zwei Reihen von Schrauben. Die Enden der Kabel in der Klemme sollte nicht über die Runden gebracht werden, und überlappend, und nur dann Kabel zu klemmen, rotierenden Schraubenmuttern. Muttern mit Schloss die notwendig.

Einmal durch die röhrenförmige Welle 8 gestreckt Welle 3 und gespleißten Enden aller seiner konstituierenden Segmente (Kabel), können Sie beginnen, es auf die Lager legen 7, aber es ist notwendig, die Schrauben 24 und die Abdeckung entfernen, bevor diese 28 abschrauben und die Schrauben 29 haben der Kragen 27, eine seiner Hälften entfernt, auf dem Einsatz der zweiten Hälfte davon verlassen 26 und legen Welle 3 an der Innenfläche der Hülse 27 und Herausziehen des Bolzens 29, dessen beide Hälften, lock 9 mit der Welle 3, die Buchse die Kappe 28 an Ort und Stelle zu setzen und befestigen sie sie mit Schrauben 24. Nachdem die Welle 3 vollständig in ihren Lagern montiert ist, kann 7 beginnen vetrodvizhiteley 2 zusammenbaut, indem sie auf der Welle Halterung 8 der Speichen 12, der Träger 14, Rollen 16, und die Bindung von 1 Segel sollten in zwei Stufen durchgeführt werden : sie zuerst für die Rollen 16 eine kurze Leine, dh zwei leashes 18 der Querlatte 14 und zwei leashes 19 für die Rollen 16 und dann bei ruhigem Wetter Schnapp Segel 1 für ihre lange Leinen 20, aber für die Rollen 16, die zu binden laufen vorherige Rolle 16 während der Drehung vetrodvizhiteley 2. Wenn jedoch ein Kinderspiel sein, es notwendig ist, die mehrere vetrodvizhiteley 2, befindet sich in der Mitte und an den Enden der Girlande zu sperren. Stopper notwendig Segmente des Seils, Binden eines seiner Enden für die Rolle 16 und die andere von der Basis der Stützsäule 5. Im ruhigen Wetter - lange Leinen gebunden 20 alle Segel 1, und entfernen Sie dann die Enden des Seils mit den Rollen 16 aller gesperrten vetrodvizhiteley 2.

FORDERUNGEN

Segeln Windmühle Daisy-horizontale Kraftwerk vier Segel auf jede Windturbine enthält, montiert auf seiner Welle, arbeiten Klingen, wobei die Mover in Girlanden gebildet werden, seine Low-Speed-Generatoren zu drehen, wobei vetrodvizhiteley auf einem rohrförmigen Stützen und horizontalen geraden Kranz angebracht ausgehen ein Fan von der Gebäudestrombogenform, die in den Seiten Ausbuchtung Girlanden entfernt.
