Russische Föderation Patent RU2272175

EINRICHTUNG ZUR LÖSCHGehirnErschütterung Windenergieanlage (optional)

EINRICHTUNG ZUR LÖSCHGehirnErschütterung Windenergieanlage (optional)

Name des Erfinders: Stepanchuk Arkadi Nikolajewitsch (UA)
Der Name des Patentinhabers: Stepanchuk Arkadi Nikolajewitsch (UA)
Adresse für die Korrespondenz :. 44573, Region Wolhynien, Kamen-Kashirskiy Bezirk, Dorf Radoshinka, AN Stepanchuk
Startdatum des Patents: 2003.09.26

Die Erfindung betrifft das Gebiet der Windenergie. Das technische Ergebnis ist den Wirkungsgrad zu erhöhen und den sicheren Betrieb der Anlage zu gewährleisten, sondern auch das Design zu vereinfachen, seine Größe und Metallgehalt zu reduzieren. Eine Vorrichtung zur Dämpfung von Stößen Windenergieanlage umfasst Turbine Wind eine Stützschleife eines Tragmast aus, auf dem Boden der Grundlage ruht, Konsolen mit Racks, Trag der Windturbine, die Spannung der Drahtseile und Kabel und stoßdämpfenden Blöcke unterstützen. An der Spitze Seil geschlungen montiert Achterstag für oben und unten von je Rack Konsolen und mit einem beweglichen Spannblock und Tragkabel sind für den Anker in den Boden eingelassen befestigt, Tragen und Dämpfung Seile Schleifen bilden Bruch in den benachbarten Klammern die erste Schleife Sättel gebildet zu verhindern, die erste Schlaufe festgezogen Bindungen eine zweite Schleife zwischen benachbarten, deren Enden mobilen Einheiten sind, die auf einem beweglichen Block, ohne den Boden zu berühren, die Ladungslöscheinrichtung in der Mitteltragmast angeordnet, ausgesetzt. Präsentiert von der zweiten Ausführungsform der Vorrichtung zum Dämpfen von Stößen durch die festen Rollen und Fracht-Kompensator Dämpfung.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf Windenergie und soll Dämpfung und Stabilisierung der Windenergieeinheit (APU) in den Luftstrom zu verbessern.

Eine Vorrichtung zum Dämpfen von Stößen Windkraftanlage Dämpfung einer Windturbine Stützkontur, bestehend aus Mastlager ruht auf dem Boden der Stiftung, die Tragarme mit Zahnstangen, Trag der Windturbine, die Spannung der Drahtseile und Kabel und stoßdämpfenden Blöcke (sm., Zum Beispiel, die SU, 1451333 A2, Kl. die F 03 D 11/00, 1989.01.15), die wesentlichen Merkmale für das nächste Analogon der Erfindung (Prototyp) angenommen.

Die Nachteile der oben genannten technischen Lösungen sind umständlich Design und die geringe Effizienz (Wirkungsgrad) Installation.

Das technische Ergebnis besteht in den Wirkungsgrad zu erhöhen und einen sicheren Betrieb zu gewährleisten, vereinfacht das Design, dessen Metallgehalt und Dimensionen zu reduzieren, wird durch die Tatsache vorgesehen, dass Energieanlage im Gerät Schocks zur Dämpfung Wind eine Referenzschaltung Turbine, bestehend aus einem Tragmast, am Boden ruht an der Gründung von Stützkonsolen mit Racks, Trag einer Windturbine, Jungs aus der Spannung und Dämpfung Seile und Blöcke nach der Erfindung ist das oberste Seil Achterstag geschleift montiert für oben und unten von je Rack Konsolen und mit einem beweglichen Spannblock und Tragkabel sind für Anker befestigt in den Boden eingelassen, Lager- und Dämpfungsdrähte Schleifen bilden Bruch an den benachbarten Klammern sind die erste Schleife die erste Schleife angezogen benachbarte Bindungen verwenden Sätteln zu verhindern zwischen einem zweiten Gelenk gebildet sind, deren Enden beweglichen Blöcke die Einheit podvershivaetsya nicht bewegt den Boden zu berühren, legte die Fracht Canceller in der Mast Mitte-Unterstützung.

Zugleich Dämpfungs- und Stabilisierungs Kabel gestreckt zwischen dem Bezugskreis und dem Zugseil von Festwalzrollen und ein Ende an der Unterseite des Kissens Haltegurt Hängelast Kompensator.

Die Erfindung wird durch die Zeichnungen veranschaulicht.

EINRICHTUNG ZUR LÖSCHGehirnErschütterung Windenergieanlage (optional)

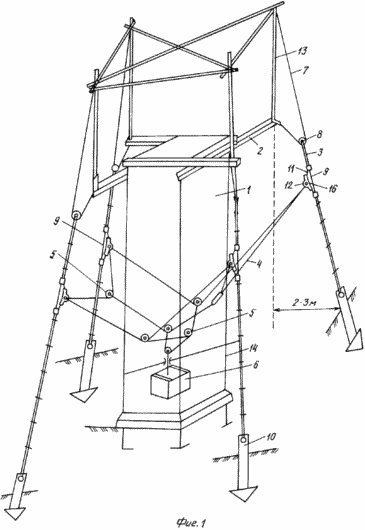

Abbildung 1 zeigt eine Vorrichtung zur Dämpfung von Stößen Windenergieanlage (Gesamtansicht);

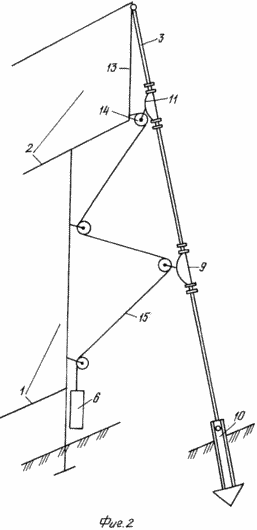

Figur 2 zeigt eine Ausführungsform einer Stoßdämpfungseinrichtung festen Rollen.

Eine Vorrichtung zur Dämpfung von Stößen Windenergieanlage eine Referenzschaltung enthält 1 eines Tragmast aus, die Stützarme 2, 3 von der Spannstreben 9 und 11, System das Kissen Kabelbinder 4, Blöcke 5 und 6 Fracht-Kompensator.

Mast-Träger 1 im Querschnitt kann ein dreieckiges oder viereckiges sein. An der Unterseite der sie ruht auf einem flachen Untergrund (wenn es nur unter dem Einfrieren des Bodens an 0,5-0,8 m war), und der obere Armbereich 2 empfängt die Last von der Lauf "zu den sieben Winden" LDPE (pyramidal Windturbine). Höhentragmast 1 aufgrund einer Reihe befindet sich das Gelände, vom Menschen geschaffenen Strukturen und eine Reihe von wachsenden Bäumen. Daher wird empfohlen, den Mast 1 über ihnen auf 2-3 m auf den Luftstrom zu arrangieren Umgehung sie in die hohlen Schaufeln LDPE vollständig einsehen.

Wenn es praktisch flach wird und dauerhafte Dächer, Geschäfte Unternehmen zu nutzen, gibt es einen Tragmast-Höhen wird oft nur durch die Höhe des Maschinenraums (Pumpe oder Generator) bestimmt werden, über dem LDPE mit Auslegertragteil 2 angeordnet ist, durch das System bereitgestellt Dämpfungs Schocks.

Wie bekannt ist, dass der Aufbau einer Vorrichtung Windenergie in kinetische Energie einer rotierenden Welle umwandelt, in Abhängigkeit der gesamten APU-Design. Insbesondere was die Kapazität von LDPE, und ihre Abmessungen sind wie folgt. Daher wirken die Parameter auf dem Turm Armabschnitt 2 von der Basis durch die Länge jedes Blattes bestimmt, das heißt der Radius der Drehung des Rotors LDPE - 0,5-0,7 m, bis zu 13 Zahnstangen an den Rändern der Konsole mit dem PST konnte während ihnen anhaften. Die Breite der beiden Seiten-Stützmast 1 weist auf die Länge von jeder Seite der Basis der Blätter gleich sind. Nicht mehr sinn iz-za großen Verbrauch von Metall auf dem Band und Klammern gestreckt ( "Spinnen", Kreuze) und weniger unmögliche Aufgabe, da der Mast als Träger die Kontraktion entgegenzuwirken, und es muß eine gewisse Sicherheitsspanne, nicht entstehen. Windlast, das Gewicht des Arbeits LDPE, potentielle Vereisungs - all dies schafft eine extreme Situation für die Referenzschaltung 1 (2-Konsole und Mastteile 1). Aus diesem Grund wird die gesamte Referenzschaltung 1 nicht verschweißt, sondern verschraubt, wodurch seine Haltbarkeit zu gewährleisten. 13 Racks und 14 werden von Rohren von mindestens 4 Zoll oder entsprechende Teile und Elemente der Rohre hergestellt werden, sind sie mindestens 2 Zoll befestigt, deren Enden ist notwendig, um ihre enge Passung mit dem Rohrpfosten, Ecken und Metallstangenmaterial zu verschütten.

Die Stabilität der Referenzschaltung 1 wird durch die Einrichtung der Spannung erreicht Streben 3 und 9 Polsterungs 11 Kabel diagonal in Bezug auf den Armabschnitt 2 unterstützt 1 und im Abstand von seinem oberen Zahnstange mit den Vorsprüngen auf der Oberfläche der Erde bei 2-3 M. Top läuft, Seil Achterstag geschleift 7 hinter dem oberen und unteren Ende jeder der Ständer mit einem beweglichen Spannblock 8 und dem Aufhängungskabel 9 13 und zwei Konsolen befestigt, die sich wiederum gestreckt und an dem Anker 10, Einbettungstiefe im Grund befestigt, die mindestens 2,5 m betragen sollte.

Tragkabel 9, wie Kabel oder Draht ziehen sag zu vermeiden ( "slack"), ist es unmöglich, dazu gibt es eine Metallermüdung. Darüber hinaus ist die Temperaturfaktor, beispielsweise im Sommer - verlängert alle Metall. Dies bedeutet, dass die Gefahr von erheblichen Schocks Schaltung verweisen, vor allem mit dem zweistufigen einen AED bei starkem Wind, verstärkt durch erhebliche negative Absacken verkabelten Klammern 9 arbeitet.

In diesem Zusammenhang bietet. 3 Seilschlinge aus zwei Drähten der gleichen Dicke hergestellt. Ein Kabel 9 als Träger, und die zweite - das Polster 11, durch das angeordnet ist, eine kleine Schleife 16 Frakturen zu verhindern. Dann wird auf jeder Seite der Trageinheit 1, d.h. an benachbarten Streben 3 durch die Sitze 12, angeordnet, um eine gewisse Länge der Schleife 4 und anschließend geformt Gegenteil die Schleifen durch zwei neue Schlaufen an den Enden gezogen werden, die mobilen Einheiten 5 sind, und sie seinerseits an das völlig neue Schleife, die suspendiert und mobile Einheit Lkw-Kompensator 6. muss so positioniert werden, dass es genau in der Mitte war, wird der Tragmast 1 und nicht den Boden berühren.

Chance einer weiteren Variante der Vorrichtung Schocks vertikale Objekte zu dämpfen. Dies wird in Abbildung 2 dargestellt. Hier zwischen der Referenzschaltung (2-Konsole und Mastteile 1) und Spannungskabel 9 über die Bock- 14 gedehnt Dämpfungs- und Stabilisierungsdraht 15, am Ende dessen Boden Ladung Kompensator 6. suspendiert und so von allen Seiten der Schaltung: Wie viele Winkel und Ecken Kompensator 6. Diese Option ist nützlich und wirtschaftlich im ÖRK bis 20 kW. In vetronasosah, Pumpen des Wassers, vor allem bei der Verwendung von Masten, Pfeilern, die im Querschnitt dreieckig.

Somit ist eine kompakte, einfache und billige Vorrichtung dynamische Dämpfung Schocks (Schwankungen, Vibrationen) APU auf Basis von LDPE zu erstellen.

Ohne dieses Gerät LDPE Verfügbarkeit sehr begrenzt sein. Die Lager, vor allem in der Referenz-Website wird schnell scheitern, und in der Tat die APU-Betrieb, vor allem in Kraftwerken mehr als 15-20 kW, wird sehr gefährlich sein wegen der wahrscheinlichen Resonanz.

Die Maste-Pole 1, ausgestattet mit Geräten der automatischen Dämpfung Schocks, geeignet nicht nur für die Streitkräfte der Ukraine für LDPE, sondern auch für die Gerätewassertürme, verschiedene Türme und so weiter.

Montage von Metallkonstruktionen APU muss auf dem Gestell getragen werden, und dann steigen sie und ganz auf einem Fundament mit einem Kran gesetzt. Dadurch wird die Installation im Vergleich zu anderen Methoden der Kosten (Mast, Baum oder fallende Scheibe ein komplexes System verwendet wird) zu reduzieren.

FORDERUNGEN

1. Vorrichtung zum Dämpfen von Stößen Windkraftanlage Dämpfung einer Windturbine Stützkontur, bestehend aus Mastlager auf dem Boden der Grundlage ruht, die Tragarme mit Zahnstangen, Trag der Windturbine, die Spannung der Drahtseile und Kabel und stoßdämpfenden Blöcke, dadurch gekennzeichnet, Seil geschlungen Achterstag für oben und unten von je Rackkonsolen montiert und mit einem beweglichen Spannblock und Tragkabel sind für den Anker befestigt in den Boden eingelassen, tragen und Dämpfung Seile Schleifen bilden Bruch in den benachbarten Klammern zu verhindern Sättel bildeten die erste Schleife, die erste Schlaufe festgezogen Bindungen eine zweite Schleife zwischen benachbarten, deren Enden mobilen Einheiten sind, die auf einem beweglichen Block, ohne den Boden zu berühren, die Ladungslöscheinrichtung in der Mitteltragmast angeordnet, ausgesetzt.

2. Das Gerät ist für Schocks Windenergieanlage mit einer Referenzschaltung einer Windturbine Dämpfung, bestehend aus einem Mastlager auf dem Boden im Fundament ruht, Stützkonsolen mit Gestellen, Trag einer Windturbine, Jungs aus der Spannung und Dämpfung Seile und Blöcke, dadurch gekennzeichnet, zwischen der Referenzschaltung gestreckt Dämpfungs- und Kabel zu stabilisieren und das Zugseil durch feste Rollen und ein Ende an der Unterseite des Kissens Haltegurt Hängelast Kompensator.
