Russische Föderation Patent RU2139442

ENERGY COMPLEX Dreiwellen-Windturbine (Windmühle)

ENERGY COMPLEX Dreiwellen-Windturbine (Windmühle)

Name des Erfinders: Zaynashev Igor Kutdusovich (UA); Zakharov Vladimir Pavlovich (UA); Victor I. Kirichenko
Der Name des Patentinhabers: gated "UkrWelding" Joint Stock Company (UA)
Korrespondenzanschrift: 340000, Ukraine Donezk, pr.Dzerzhinskogo 8 kv.100, Zakharov Vladimir Pavlovich
Startdatum des Patents: 1998.06.23

Die Erfindung betrifft die Energietechnik Wind und zur Stromerzeugung verwendet werden, insbesondere für elektrische Energie durch den Spannungsstabilisator liefern. Das technische Ergebnis besteht darin, die Leistung und Energiesektor zu erhöhen und ihre Haltbarkeit durch die Tatsache sichergestellt, dass die Energie-Komplex Dreiwellen-Turbinenkraftunterstützung bereitstellt, um die vertikale Achse des Kopfes mit verstärkten ihre drei Laufräder drehen, in Form von Propellerblätter gemacht, um die Geschwindigkeit der Rotation der Arbeitnehmer zu begrenzen Räder, eines Kiels aus, Ruder, Trimm-und Management-Blades. Die Schäfte der Schrauben gegenseitig parallel sind in der gleichen horizontalen Ebene angeordnet sind, sind auf einem horizontalen Rahmen auf dem Drehkopf gelagert angebracht ist und die Schaufeln sind in zwei zueinander parallelen Ebenen angeordnet sind, und zwei benachbarte Schraube - vor der Ebene und der dritten - in der Rückwand, wobei Schraubenblatt Vorderseite benachbart zu der Seite der Schraube liegt in zwischen benachbarten Rotorblättern ausgerichtet sind, einander entgegengesetzte Drehung zu und synchronisiert mit der gleichen Frequenz mittels Zahnrädern zu drehen. dritte Welle - hinteren Gelenkwelle kinematisch verbunden ist, beispielsweise einer der vorderen und der Schraube durch Zahnräder - Wellenstromverbraucher, wie beispielsweise einen elektrischen Generator, über eine Verbindungswellenkupplung. Schraubenblätter und Zahnräder können aus dauerhaftem korrosionsbeständigen Material wie Caprolactam hergestellt werden. Horizontale Kraftrahmen über der oberen Ebene des Drehkopf angeordnet und darin befestigt mittels Fernleistungsstreben.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft die Energietechnik Wind und zur Stromerzeugung einschließlich der Verwendung-Low - Power - Geräte zur Zufuhr von elektrischer Energie durch den Spannungsstabilisator für niedrige Energieverbraucher verwendet werden.

Bekannten Propeller (TSB 1971, Vol. 5, p. 2662), die aus einer Hülse auf der Welle befestigt, auf der die feststehenden Profil radial angeordneten Schaufeln unterschiedliche Profile entlang der Spannweite in Querschnitt und variablem Winkel zu der Ebene Profilen Rotation - Twist. Diese Schraube ist für die Aufnahme einer Windturbine Propeller Windströmungsenergie geeignet. in diesem Fall jedoch hat es eine geringere hydraulische Wirkungsgrad, da der aktive Teil für einen Strom von Windenergie empfängt nur ein Teil der Klinge in einem Abstand von seiner Wurzel befindet, und die Energie der Windströmung durch den zentralen Teil seines Querschnittes praktisch nicht verwendet.

Bekannten Zweiwellenantriebssystem des Schiffes (der UdSSR, die AS 846 395, IPC 63 H 5/14, 5/16, 1979), die zwei Propeller auf einander entgegengesetzten Drehung synchronisiert ist, mit profilierten Schaufeln und in den Kopf gestellt in einer Ebene mit gegenseitiger Überlappung Rotationsebenen der Messer, die Schäfte der Schrauben in der gleichen horizontalen Ebene angeordnet sind, und die Klingen des einen Propellers in zwischen benachbarten Rotorschaufeln angeordnet. Jedoch ist die komplexe Struktur des Propellers entworfen in einer wässrigen Umgebung und wenig Gebrauch als ein Motor für die Verwendung in einer Luftumgebung als eine Vorrichtung zum Betrieb einer Windenergieanlage im Windströmungsenergie empfängt und seine kinetische Energie in Rotationsenergie umgewandelt wird.

Bekannte Windturbine (UdSSR AS N 1523711, IPC F 03 D 7/02, 1987), die Blatt-Propeller, die eine auf einer horizontalen Welle nach der anderen montiert, Drehzahlregler Windräder mit dem Exekutivorgan des Reglers und einem Generator, kinematisch mit dem Propeller verbunden über Getriebe eine vertikale Welle und eine Reihe von Kegelrädern aufweist. Allerdings hat diese Windturbine eine komplizierte Konstruktion, insbesondere die Steuerung Geschwindigkeit, laufen auf Reibung Verlangsamung Windräder, wobei ein Teil der nutzbaren Energie der Strömung Wind durch den Propeller erhielt, nutzlos als Wärme, die durch Reibung in der Verzögerungsvorrichtung erzeugt abgeführt, und selbst Propeller weiter mit Prüfung erhöhte Belastung.

In der Nähe von der vorgeschlagenen Vorrichtung in ihrer technischen Wesen vetroenergicheskaya Installation (RF Patent 2.096.656 N IPC F 03 D 7/07, 5/00, 1997) enthält, die Stromversorgung mit einem Kopf um eine vertikale Achse montiert ist Verschwenkung um es fest nacheinander die Ausgabe - andere auf einer horizontalen Flügelradblatt Rotorwelle mit geformten Schaufeln radial kinematisch mit einem der Laufräder Verbraucher Leistungsbegrenzerstruktur Laufrad Drehzahl gekoppelt ist, eine vertikale Flosse angebracht über entsprechende Knieerweiterungsklammern aerodynamisch ausgeglichen auf dem Schwenkkopf montiert ist Kiel - Ruder und Ruder an der Hinterkante - Trimmer, durch Stangen zur Einführung von außerhalb Management wirbelnden vetropotokah Frontallappen in den Wind am Ende einer Remote-Konsole verbunden ist, ist auf einem Drehkopf mit Ablenkung in der horizontalen Ebene und ein federbelasteter in den Wind schwenkbar gelagert ist. Allerdings ist diese Windmühle etwas geringer Energiekapazität aufgrund der Tatsache, daß die Laufräder hintereinander und erfassen den aktiven Teil der Windströmungsenergie angeordnet sind, hat der Querschnitt von denen bereits blockiert die vordere angeordnet Windrades und weil die Wirksamkeit von jeder der Laufschaufeln nimmt in Richtung der Wurzel Klingen auf Null und die Leistung der Windenergieanlage zu erhöhen, muss entweder der Durchmesser des Laufrades zu erhöhen, oder die Zahl, die die Installation Bearbeitbarkeit und ihre praktische Anwendung erschwert.

Die Aufgabe der Erfindung ist die Querschnittsfläche ist hilfreich, gebrauchte Windströmung, wenn die gespeicherten Menge Durchmesser Laufräder zu erhöhen, um eine ausreichende strukturelle Einfachheit und erhöhte hydraulische Wirkungsgrad durch eine effizientere Nutzung der kinetischen Energie des Windströmung, die technische Ergebnis, das die Leistung und Energiesektor zu erhöhen, ist zu erreichen und erhöht die Lebensdauer .

Das Wesen der Erfindung ist wie folgt.

Energie-Komplex Dreiwellenturbine enthält eine Kraftunterstützung um eine vertikale Achse des Kopfes darauf drehbar gelagert mit festen auf sie Impeller mit geformten Schaufeln radial kinematisch mit einer der Stromlaufräder Verbraucher verbunden ist, und die Drehgeschwindigkeit der Laufräder zu stoppen, auf dem Schwenkkopf Seitenleitwerk montiert ist sondern auch durch entsprechende Knieverlängerung Scharnierhalterungen etabliert aerodynamisch ausgeglichen - an der Hinterkante des Kiels - Ruder und an der Hinterkante Ruder - trimmen durch Stäbe verbunden außerhalb des gestörten Windströmung Management Blade gelegt, in den Wind fixiert auf sein Flugzeug frontal Ende Remote-Konsole ist in der horizontalen Ebene mit der Möglichkeit der Abweichung auf dem Drehkopf schwenkbar gelagert und durch eine Feder gegen den Wind-gefederte an, dass besteht aus drei Rotorscheiben in Form von Propellern gemacht, Wellen, die zueinander parallel sind, sind in der gleichen horizontalen Ebene angeordnet und montiert auf der horizontalen Lastrahmen und die Klingen - zwei stirnseitig die Wind zueinander parallelen Ebenen zugewandt ist, und zwei benachbarte Schrauben gleichen Durchmessers - vor der Ebene und die dritte - in der Rückwand, und wobei die Wellen der vorderen Schrauben beabstandeten andere, im Durchmesser kleinere Schraube sind die Klingen in Richtung der benachbarten Schrauben gedreht in den Spalten zwischen den Schaufeln angrenzenden Schraube angeordnet sind darauf ausgerichtet zueinander entgegengesetzte Richtungen zu drehen, in und mit der gleichen Frequenz mittels der Zahnräder eine zu drehen synchronisiert jeder Welle befestigt ist, und die Tragrollen im Leistungs horizontalen Rahmen und die Achse des dritten Rotors installiert ist kinematisch mit der Welle von mindestens einem der vorderen Schraube durch Zahnräder verbunden ist, und einer auf die jeweiligen Enden der Wellen befestigt ist, und der Verbraucherleistung, vorzugsweise elektrische, kinematisch mit der Welle der dritten Schraube verbunden beispielsweise durch die Wellenkupplung verbindet.

Horizontale Kraftrahmen oberhalb der oberen Ebene des Drehkopf angeordnet und darin befestigt mittels Fernleistungsstreben und Getriebe zumindest ein Teil von ihnen, und das Schraubenblatt kann von Caprolactam hergestellt werden.

Neue Funktionen sind die folgenden Funktionen:

- Energie-Komplex enthält drei cinematically verknüpft Propeller, von denen zwei in Front befinden sich nebeneinander, und ein Drittel von ihnen und frontal gegen den Wind gerichtet, wodurch die Leistung des Komplexes zu erhöhen;

- Schneckenwellen in der gleichen horizontalen Ebene angeordnet sind, beseitigt, wodurch die Zunahme in der vertikalen Größe des aktiven Teils des Komplexes und den Durchmesser der Schraube zu erhöhen, trägt zur Festigkeit der Klingen;

- Die Schrauben in der Reihenfolge, Position, wenn die beiden vorderen Schrauben hinter ihnen neben der gegenseitigen Überlappung Flugzeuge Propeller und tretyy befinden, erhalten die vertikale komplexe Größe und einen leichten Anstieg der Quer horizontal komplexe Größe erreicht, während signifikant die Effizienz der Nutzung der Windströmungsenergie zu erhöhen, da mehr es voll nutzen Energie über den gesamten Querschnitt, einschließlich Energie, unweigerlich auf unnötige Twist Windströmung verbrachte vor Propeller befindet, und die zunehmende hydraulische Wirkungsgrad des Komplexes;

- Beseitigung der Platanen Schrauben oberhalb der oberen horizontalen Ebene des rotierenden Kopfes bietet eine glatte und ruhig die Windströmung auf den Schaufel Schrauben Überholkupplung, laminaren Gegenwindströmung hält, reduziert die zusätzlichen Verluste seiner Energie, wenn möglich zavihrivanii;

- Herstellung der Zahnräder und die Propellerblätter von Caprolactam verbessert die mechanische Effizienz der kinematischen Verbindungswelle und Korrosionshaltbarkeit des Komplexes, arbeitet in einer Luftatmosphäre mit seinen unvermeidlichen Luftfeuchtigkeit.

ENERGY COMPLEX Dreiwellen-Windturbine (Windmühle)

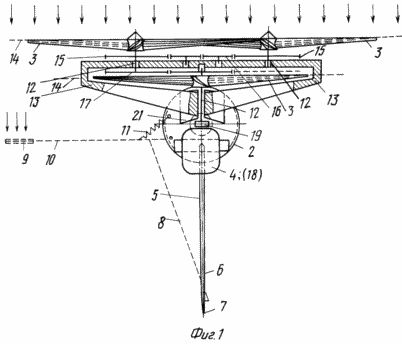

Fig. 1 schematisch eine teilweise geschnittene Draufsicht

ENERGY COMPLEX Dreiwellen-Windturbine (Windmühle)

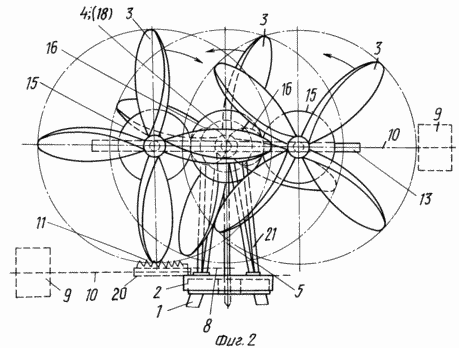

2 - Vorderansicht

Energiekomplex Dreiwellenturbine umfasst einen elektrisch verstellbaren Sitz (1) darauf drehbar um eine vertikale Achse des Kopfes (2) montiert darauf ange Impeller mit geformten radialen Schaufeln (3), kinematisch verbunden mit einem der Laufräder Verbraucher (4) Leistungsbegrenzer Laufradgeschwindigkeiten auf dem Schwenkkopf Seitenleitwerk montiert ist (5), ein und setzen durch entsprechende Knie Verlängerung Scharnierhalterungen aerodynamisch ausgeglichen - an der Hinterkante des Kiels - Ruder (6), und an der Hinterkante Ruder - Trimmer (7 durch eine Stange verbunden) (8) außerhalb des gestörten Wind Deflektor (9) angeordnet Management, sein Flugzeug frontal am Ende einer Remote-Konsole mit dem Wind (10) befestigt montiert schwenkbar an einem Drehkopf mit Ablenkung in der horizontalen Ebene und einer federbelasteten durch eine Feder ( 11) in den Wind an das besteht aus drei Rotorscheiben in der Form von Propellern gebildet, Wellen (12), die zueinander parallel sind, sind in der gleichen horizontalen Ebene angeordnet sind und auf einer horizontalen Lastrahmen (13) und der Schaufel - in zwei frontal gegen den Wind, zueinander parallelen Ebenen (14), wobei die beiden vorderen Schrauben mit gleichem Durchmesser - vor der Ebene und die dritte - eine Rückwand, und wobei die Wellen der vorderen Schrauben voneinander beabstandet sind, der kleinere Durchmesser der Schraube, die Klingen in Richtung der benachbarten Schrauben gedreht in den Zwischenräumen zwischen benachbarten Rotorblättern ausgerichtet sind, angeordnet sind, einander entgegengesetzte Richtungen zu drehen, in und mit der gleichen Frequenz mittels Zahnrädern (15) befestigt man an jeder Welle und Zwischenzahnrad (16) zu drehen synchronisiert, im Leistungs horizontalen Rahmen installiert ist, und eine dritte Welle - verstellbare Schraube kinematisch mit der Welle verbunden ist, zumindest einer der vorderen Schraube durch Zahnräder (17) und jeweils eine an den jeweiligen Enden montiert der Wellen, und die Macht der Verbraucher, vorzugsweise elektrischen Generator (18) kinematisch im Zusammenhang mit der sekundären Antriebswelle, beispielsweise durch die Kupplungswelle (19). Horizontale Kraftrahmen oberhalb der oberen Ebene befindet (20) und einen Drehkopf montiert auf sie mittels Remote-Power-Streben (21) und Getriebe zumindest ein Teil von ihnen, und das Schraubenblatt kann von Caprolactam hergestellt werden.

Energie - Komplex Dreiwellen - Windturbine arbeitet wie folgt.

Die Windströmung trifft auf die Vorderseite der Messerschrauben angeordnet umströmt sie und aufgrund seiner kinetischen Energie, dreht sie in entgegengesetzte Richtungen entsprechend der Ausrichtung der Schaufelprofile. Trotz der Tatsache, daß die Propellerrotationsebene gegenseitig überlappen, hindert sie die Drehung der Schraube als die Schaufeln eines Propellers in Rotationsschrauben sind mit der gleichen Drehgeschwindigkeit synchronisiert, zwischen den Schaufeln der benachbarten Schraube drehen die Klinge der Schraube für die Klinge, als es zusätzliche Verwendung von Spinenergie (drop) Strömungswind eine auf die Rotation der benachbarten Schnecke und Teil Aufrichtung des Windströmung der Schrauben erreicht benachbarten durch Spalte passieren Eingang an der hinteren Rotorblatt, das kinematisch mit dem Stromverbraucher verbunden ist. Da alle drei Schrauben kinematisch miteinander verbunden arbeiten sie als eine einzige vetrodvigatelny Komplex, effizient und umfassend mit der kinetischen Energie des Windströmung über seinen Querschnitt.

Zur gleichen Zeit vergeht der Windstrom, der durch die Rotorblätter, Kiel umströmt, Regie der Wind-Komplex. In dem Fall, dass die Windkraft überschritten wird, wird der Befehl paddle Richtung der Windablenkungs Seitenrudertrimmung abgelenkt, was wiederum das Ruder um einen bestimmten Winkel Schwenkkopf, die alle in Verbindung mit Schrauben Komplex, dadurch gedreht ablenkt. Schrauben mehrere "abwenden" aus dem Wind, während mit der gleichen Geschwindigkeit zu drehen weiter und damit die Möglichkeit der Stromlast auf die Schaufeln, wenn der Wind Verstärkung und Glättung ungleichmäßiger Schneckendrehzahl in böigen Winden zu reduzieren.

Die vorgeschlagene Erfindung erlaubt es, komplexe Dreiwellen-Windturbine um Energie zu erzeugen, ist relativ einfach in der Konstruktion, mit hoher Kapazität, hydraulische Effizienz und Haltbarkeit mit reduziertem Umfang der Schaufeln und der Querschnittsfläche des Strömungswind verwendet rationell nutzbaren während des Betriebs slabomoschnyh Verbraucher.

FORDERUNGEN

1. Energie komplexe Dreiwellenturbine darauf drehbar um eine vertikale Achse an dem Kopf mit seiner profilierten Laufräder mit radialen Flügeln kinematisch mit einem der Laufräder und dem Verbraucher Leistungsbegrenzer Drehzahl von Impellern verbunden feste ein Leistungslager montiert ist, montiert auf einem Rotations umfassend Ruder und an der Hinterkante Ruder - - Leiter der Seitenflosse, sondern auch durch entsprechende Knie Verlängerung Scharnierhalterungen aerodynamisch ausgeglichen an der Hinterkante des Kiels etabliert mit der Klinge Steuerelement zugeordnet trimmen, sein Flugzeug frontal am Ende mit dem Wind von einer Remote-Konsole fest, klappbar auf dem Drehkopf mit der Möglichkeit einer Abweichung in der horizontalen Ebene und gefederte-durch eine Feder in Richtung des Windes, dadurch gekennzeichnet, daß der Komplex aus drei Rotorscheiben in der Form von Propellern, Wellen aus besteht, die zueinander parallel sind, sind in der gleichen horizontalen Ebene angeordnet sind und auf einer horizontalen Lastrahmen montiert ist, und blade - zwei die Windströmung parallelen Ebenen und zwei benachbarten Schrauben gleichen Durchmessers frontal zugewandt ist, - vor der Ebene und die dritte - in der Rückwand, und wobei die Wellen der vorderen Schrauben sind mit einem kleineren Durchmesser beabstandet Schraube sind die Klingen in Richtung der benachbarten Schrauben gedreht in den Zwischenräumen zwischen benachbarten Rotorblättern ausgerichtet sind, angeordnet sind, um in zueinander entgegengesetzte Richtungen drehen, und synchronisiert mittels Zahnrädern befestigt man an der Strom horizontal zu jeder Welle und Zwischenzahnräder montiert auf der gleichen Frequenz zu drehen, Rahmen und die dritte Welle - hinteren Gelenkwelle kinematisch mit zumindest einem der Vorwärtsgänge mit Hilfe von Schrauben verbunden ist, und einen an den jeweiligen Enden der Welle angebracht sind, wobei der Stromverbraucher kinematisch mit der dritten Welle der Schraube verbunden ist.

2. Energiekomplex nach Anspruch 1, dadurch gekennzeichnet, dass die horizontale Kraftrahmen oberhalb der oberen Ebene des Drehkopfs angeordnet und darin mittels Fernkraftstreben befestigt.

3. Energiekomplex nach Anspruch 1, dadurch gekennzeichnet, daß ein Teil der Zahnräder und Schneckenflügel von Caprolactam hergestellt.

Druckversion
Erscheinungsdatum 31.01.2007gg
