Russische Föderation Patent RU2143584

REGLER Windräder für Windkraftanlagen

REGLER Windräder für Windkraftanlagen

Name des Erfinders:. Sharafan VY; Litvinov SA. Zaitsev NM. Fedorov Yu.S.
Der Name des Patentinhabers: Sharafan Vladimir Y.
Korrespondenzanschrift: 357600, Essentuki, ul.Dolina Rosen, D.23, kv.42, Fedorov Yury Sergejewitsch
Startdatum des Patents: 1997.11.10

Die Erfindung bezieht sich auf Windenergie und verwendet werden können, um den Betrieb von Windkraftanlagen mit der Flotte Propeller zu steuern. Das technische Ergebnis besteht das Design bei der Vereinfachung, Verbesserung der Zuverlässigkeit des Rotationsmechanismus der Flügel, Überspannungsschutz wird durch die Tatsache vorgesehen, dass der Propeller-Controller einen Kurbelmechanismus umfasst, Scheibenrelais, Windschutzscheibe Relais filmisch mit den Schiebern verbunden ist, entlang der Führungsschienen und der damit verbundenen Stangen mit Kurbel bewegen Kurbelmechanismus, wobei das Verbindungsglied umfasst Relais Windschutzscheibe und zwei Federlamellen an der Achse befestigt.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf Windenergie und verwendet werden können , um den Betrieb von Windkraftanlagen mit der Flotte Propeller zu steuern.

Bekannten Regler Windräder einen Kurbelmechanismus enthält, der kinematisch mit der Kraft und Auslösefedern gekoppelt in dem Käfig angeordnet ist, koaxial mit der Antriebswelle installiert ist, und Windschalter außerhalb des Propellers (Shefter Frenkel M liegt. Energoizdat 1983 p. 82, Fig. 5.3.). Der Prototyp der Nähe des technischen Charakters ist der Regler für AS N 688681, Mosalov VF, MC F 03 D 7/00, 30.09.79.

Regulator Propeller Prototyp enthält einen Kurbelmechanismus auf die Kraft und Auslösefedern in Käfigen untergebracht verbunden ist, im Inneren der Welle Propeller und Windschutzscheibe installiert ist, und das Relais außerhalb des Propellers befindet.

Diese Steuerung verfügt über einen Schwenk, zylindrische Schale, Schloss, kinematisch mit dem Windrelais verbunden, die das Windrad an einem kritischen vetropotokah Geschwindigkeit deaktiviert. Die Komplexität des Designs ist offensichtlich.

Der Zweck der Erfindung - die Struktur zu vereinfachen, um die Zuverlässigkeit der Klingendrehmechanismus mit unbegrenzter Amplitudenschwankungen der Windströmungskräfte zu verbessern und dadurch das Windrad von verzerrenden Lasten zu schützen. Dies ist besonders wichtig bei der Konstruktion von Low-Power-Windmühlen.

Diese Aufgabe wird durch ein komplexes Betriebssteuermechanismus Propeller in dem Stand der Technik erreicht wird durch eine einfachere und damit zuverlässiger Rechtsrahmen ersetzt wird, die außerhalb des Propellers in jedem beliebigen Winkel zur Mastachse Windmühle installierte Wind Schalter enthält, filmisch verbunden mit den federbelasteten Schieber, Bewegen auf Führungen, an der Halterung starr fixiert. Sliders Stangen mit dem Kurbeltrieb Propeller verbunden ist.

REGLER Windräder für Windkraftanlagen

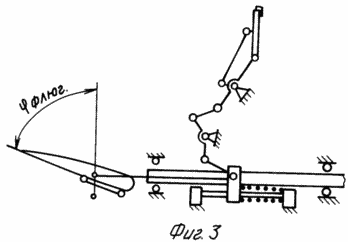

Fig. 1 und 4 zeigen die Steuerschaltung in der Abwesenheit von Wind; Fig. 1 - die gleiche wie im Betriebsmodus; Fig. 3 - im kritischen Modus.

Angegeben Regler Propeller umfasst einen Kurbelmechanismus 1, Stangen 10, die mit federbelasteten Schieber 2 Bewegen entlang der Führungsschienen 3, starr befestigt parallel Kardanwelle 6 auf 4 Klammern.

2 Sliders 5 Kinematik in Verbindung mit Relais Wind 8, bestehend aus zwei gefederten Klingen und mit Seiten Szene 9 ausgestattet.

REGLER funktioniert wie folgt

In Abwesenheit von Wind (s. Fig. 1 und 4) unter der Wirkung der Feder 7 den Schieber 2 bewegt auf Schienen 3 und 4 an der Halterung 10 durch den Schubkurbelmechanismus 1 auf den Propellerflügel montiert Winkel beginnt.

Im Falle der Windströmung mit einer ausreichenden Geschwindigkeit durch das Relais 8 Kinematik 5, zwei Schieber, Stangen 10, Kurbelmechanismus 1 montiert auf dem Propellerblatt-Betrieb. 7 mit der Feder teilweise zusammengedrückt. Relais 8, unter dem Druck der Windströmung verschoben wird, gehalten Seiten Szene 9 senkrecht zur Windrichtung.

Wenn der kritische Druck des Windströmungsschalter 8 weitere obigen Verfahren Verschiebung werden die Propellerblätter auf Vane Winkel, einen Anschlag bietet und verhindert seine Zerstörung. Zur gleichen Zeit hält das Flugzeug Relais 8 ständig senkrecht zur Windströmung.

Windgeschwindigkeit Feder 7 kehrt die Propellerblätter Winkel entsprechend dem Druck des Windströmung Durch die Reduzierung.

Fig. 5 zeigt den Schalter 8 Windschutzscheibe von zwei gefederte Klingen aus der Achse befestigt.

Als der Hurrikan Windgeschwindigkeit den Kippmoment und die Möglichkeit der Zerstörung des gesamten Switch-Fabric-Steuerung 8, die Überwindung der Federkonstante 11 berechnet zu reduzieren sind auf einer Achse verschoben einen Winkel bilden, wodurch Windströmung zerstörerischen Druckschalter 8 zu reduzieren.

Diese Regelung Regler Propeller ermöglicht eine optimale Nutzung von Energie vetropotokah, in Betrieb technische und wirtschaftliche Leistungsfähigkeit von Windenergieanlagen zu verbessern, die Kosten für seine Produktion zu verringern, und die Reparatur zu vereinfachen.

FORDERUNGEN

1. Propellerregler, mit einem Kurbeltrieb, Scheibenrelais, dadurch gekennzeichnet, dass die Windschutzscheibe Relais kinematisch mit den Schiebern verbunden sind, entlang der Führungsschienen und damit verbundene Stangen mit Kurbelmechanismus bewegt.

2. Regler nach Anspruch 1, dadurch gekennzeichnet, daß das Verbindungsglied Windschutzscheibe Relais umfasst.

3. Regler nach Anspruch 1, dadurch gekennzeichnet, dass die Windschutzscheibe Relais weist zwei gefederte Klingen zu der Achse angebracht ist.
