Erfindung
Russische Föderation Patent RU2165544

Windturbine für Windkraftanlagen

Windturbine für Windkraftanlagen

Name des Erfinders: Trojan Valery Fjodorowitsch
Der Name des Patentinhabers: Trojaner Valery Fjodorowitsch
Korrespondenzanschrift: 308014, Belgorod, st. 28 Tschechow, kv.66, Troyanov VF
Startdatum des Patents: 1999.09.14

Die Erfindung betrifft die Energietechnik zu wickeln, und zwar an die Windenergieanlagen mit einer konstanten Geschwindigkeit Propeller. Das technische Ergebnis besteht bei jeder Windgeschwindigkeit durch die Tatsache vorgesehen, um eine konstante Anzahl von Turbinenumdrehungen bei der Erreichung, dass eine Windturbine mit einer Lagerwelle, auf dem ein Laufrad mit einer Nabe und Schaufeln darauf fixiert montiert ist, einen Leistungsregler gemäß der Erfindung, Konjugation der Trägerwelle mit die Nabe als Rolleingriff mit den rotierenden Klingen ausgelegt Rollen miteinander kinematisch verbunden sind und auf die Trägerwelle mittels einer Treibscheibe, an dem Ende der Tragwelle befestigt und gelenkig mit zwei Gelenkarm und der Leistungsregler als Feder ausgebildet, über die Welle zwischen dem Anschlag angeordnet und Mobil Nabe, die an der Lenkrohrrohling fixiert wird.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf Windkraft, es in Bezug auf den Bau von Windkraftanlagen mit einer konstanten Propellerdrehzahl. Das Design schützt die Windmühle vor der Zerstörung während eines Hurrikans Windgeschwindigkeit.

Es gibt Windkraftanlagen auf dem AS N 1216415, 1346847, 1337548 und andere, in denen die Drehzahlregelung auf Änderungen der Zentrifugalkraft Regler zurückzuführen ist, sich aus der Veränderung der Anzahl der Windturbinendrehzahl ergibt, ist das System nicht auf Grund (starker Wind), und in der Folge reagieren - die Beschleunigung der Rotation. Um daher eine konstante Geschwindigkeit Windturbine zu erhalten, ist nicht möglich, aus dem gleichen Grund ist es unmöglich, die Windenergieanlage vor Überlastung zu schützen.

Die nächstgelegene Lösung der vorliegenden Erfindung ist eine technische Lösung für AS N 1242636, in dem die Geschwindigkeitssteuerung erfolgt nur mit einem Drehmoment zu erhöhen.

Im Falle des Lastdrehmoments auf der Betätigungswelle Entfernen nicht erhöht daher bleiben Rotorblätter in ihre Montagewinkel, in der Verstärkung der Rotationsgeschwindigkeit des Windes in einer Erhöhung.

Der Zweck der Erfindung - eine konstante Geschwindigkeit Windturbine bei jeder Windgeschwindigkeit zu erreichen.

Das Ziel wird wie folgt erreicht.

Konjugation der Trägerwelle mit der Propellernabe ist als bewegliches Keilverbindung ausgelegt, mit Schaufeln Rollen rotierenden kinematisch miteinander verbunden sind und die Trägerwelle mittels einer Antriebsplatte, fest auf dem Ende der Tragwelle und die beiden Gelenkscharniers Arme und der Leistungsregler als Feder gestaltet. zwischen dem Anschlag auf der Welle getragen wird und dem mobilen Knotenpunkt, die mit einem Rohranschlag versehen ist.

Windturbine für Windkraftanlagen

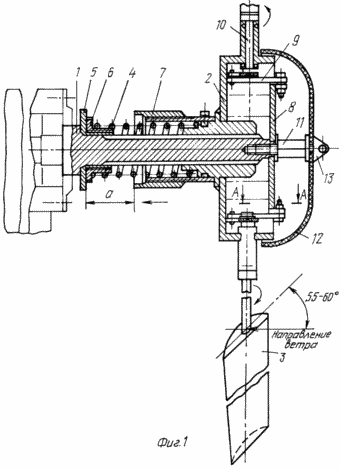

Fig. 1 zeigt ein Mehrfachflügel-Windkraftanlage mit einer horizontalen Drehachse der Abtriebswelle; Fig. 2 - A-A Schnittansicht in Fig. 1.

Windkraftanlage umfasst eine Tragwelle 1, auf der 2 Keilnabe gesetzt ist, auf die die Rotationsklinge 3 mit einem aerodynamischen Profil befestigt sind, Leistungsregler, bestehend aus einer Feder 4, die Druckscheibe 5, die Stellmutter 6 ist eine einstellbare röhrenförmige Widerlager 7, Traktions- Platten 8 zweiglied Gelenkarme 9, Rollen 10 rotierende Messer. Ziehblech 8 ist an dem Wellenende 1 befestigt Adapter 11, die auf der Verkleidung gesetzt wird 12 und 13 gegen die Koch gedrückt.

Windturbine funktioniert wie folgt

In Abwesenheit von Wind 4 die Feder drückt die Nabe 2 durch die Trägerwelle 1 zu der ursprünglichen Position ganz rechts. Der Anstellwinkel der Schaufeln 3 55-60 o eingestellt.

Bei niedrigen Windgeschwindigkeit (1,3 m / s) an den Schaufeln 3 in einem Winkel (55-60 o) an den Fluss, gibt es die Hebekraft, ein Drehmoment auf die Welle zu schaffen 1. Die Windturbine in der Bewegung mit dem Auftreten von Lift gleichzeitig eingestellt wird , bei 3 Blatt Widerstandskräfte sind auf die Achse der Welle 3, die parallel, die dazu neigen, die Nabe 2 und komprimieren die Feder 4 bei niedrigen Windgeschwindigkeiten zu bewegen (1: 3 m / s) 4, die Federkraft genügt, um die Nabe 2 in einer Ausgangsposition zu halten und zu pflegen den etablierten Anstellwinkel (55-60 o). Falls erforderlich, wird die Federkonstante in der Ausgangsposition eingestellt Stellmutter 6 auf Zaun geschraubt 5. Wenn die Windgeschwindigkeit weiter steigt gleichzeitig mit erhöhten Auftrieb erhöht Propeller Widerstandskraft, die die Nabe 2, Komprimieren der Feder drückt 4, so dass es eine Umkehrwalze 10 der Schaufeln 3 unter dem Einfluss von zwei Gelenkscharniers Arm 9 und den Antriebsplatten 8. Somit ändert sich der Anstellwinkel automatisch die Schaufeln 3 in Abhängigkeit von der Windgeschwindigkeit. Mit einem Anstieg der Winkel abnimmt Windgeschwindigkeit Angriff mit Windgeschwindigkeit abnimmt erhöht den Anstellwinkel. Wenn die Drehzahl einer Windkraftanlage im wesentlichen konstant bleibt.

Mit einer Zunahme der Windgeschwindigkeit berechnet oben (10 m / s) , um die Schleppturbine zunimmt, wird die Arbeitsfeder 4 , bis die Nabe 2 komprimiert , bis das Rohr 7 nicht in Kontakt mit der Druckscheibe zu stoppen bzw. 5 Winkel Schaufeln Angriff nimmt bis 3 0-3 o . Falls erforderlich, stoppen 7 installiert Anstellwinkel Nullhub werden, wenn die Blätter einer Windturbine ist völlig flyugiruyutsya 3 Hurrikan, wenn die Windgeschwindigkeit (über 25 m / s).

FORDERUNGEN

Windturbine mit einer Lagerwelle, auf dem ein Laufrad mit einer Nabe montiert ist, und dazu Schaufeln fest, Leistungsregler, dadurch gekennzeichnet, dass die Konjugation der Trägerwelle mit der Nabe als Rolleingriff mit den Rollen Leitschaufeln ausgebildet ist kinematisch mit der Trägerwelle verbunden Verwendung Traktionsplatten an dem Ende der Trägerwelle befestigt ist, und zwei Gelenkscharniers Arme und der Leistungsregler als Feder ausgebildet, über die Welle zwischen dem Anschlag angeordnet und der beweglichen Nabe, die an der Lenkrohrrohling fixiert wird.

Druckversion
Erscheinungsdatum 31.01.2007gg
