Erfindung
Russische Föderation Patent RU2261996

THERMAL POWER II Staszewski

THERMAL POWER II Staszewski

Name des Erfinders: Staszewski Ivan
Der Name des Patentinhabers: Staszewski Ivan
Korrespondenzanschrift: 352243, Region Krasnodar, Novokubansk, Straße. Leningradskaya, 19, kv.116, II Staszewski
Startdatum des Patents: 2003.12.29

Die Erfindung bezieht sich auf Energie. Das Wärmekraftwerk, einen Dampferzeuger, eine Dampfturbine, einen elektrischen Generator, einen Kondensator Rohrbrunnen sind in einer vertikalen Ebene in der unteren Kruste befindet und ausgelegt ist, Wärme aus den unteren Schichten Krusten zu entladen und Wärme aus erneuerbaren Energien zu erzeugen. Röhrenbrunnen sind am Meeresboden in den tiefen Ozean Gräben oder Spalten der Erdkruste oder Vertiefungen auf das Meer oder Land installiert. Rohre Schächte können auf dem Meeresboden oder Boden parallele Reihen von rechteckigen oder in Form von Ringen oder Spiralen oder Shuttle oder Stern oder radiale Anordnung angeordnet sein. Rohre sind paarweise in einem Winkel miteinander verbunden sind. Rohre miteinander verbunden sind und gemeinsam mit Pumpen, Turbine, Kondensator, Entlüfter ein geschlossenes System bilden. Die Pumpe, Turbine, Generator, Vakuumpumpe auf einer Plattform unter der Glocke montiert. Die Plattform ist fest und dicht mit der Glocke verbunden ist. Die Außenfläche der Turbine und Kondensator sind mit Thermoelementen thermionischen Generator ausgestattet. Kondensator mit der Plattform ausgerichtet und in der Form von miteinander in Verbindung stehenden vertikalen und horizontalen Rohre mit einer Vakuumpumpe und einem Vakuumregler angeschlossen konfiguriert. Der Entlüfter ist mit einer Füllstandsregelung ausgestattet. Die Erfindung reduziert die Kosten von Geld und Material eine billige und erneuerbare Kraftstoffe zu produzieren die Umwandlung von Wärme in elektrische Energie durchzuführen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Elektroindustrie.

Wärmekraftwerk bekannt, mit einem Dampferzeuger, einen Kondensatorlüfter. Verwendung eines elektrischen Generators / cm konfiguriert, um den Kraftstoff umzuwandeln, um das Arbeitsfluid mittels Poren Heizkessels aufzuheizen Arbeitsfluid weiter Umwandeln Wärme in mechanische Energie unter Verwendung von Turbinen Pore und dann die mechanische Energie in elektrische Energie umwandeln. Große Sowjet-Enzyklopädie. 2nd ed., 42, p. 250-253 /.

Nachteilig bei bekannten thermischen Kraftwerk sind die hohen Kosten des Brennstoffes. Hohe Kosten der Mittel und Materialien für die Herstellung und Lieferung von Kraftstoff an die Orte des Verbrauchs. Wenn die Wärmekraftwerk in die Atmosphäre schädlichen toxischen Gasen, die die Atmosphäre verschmutzen.

Das Ziel der Erfindung ist es kostet Geld und Materialien zu reduzieren, um eine billige erneuerbare Kraftstoffe zu produzieren und es in elektrische Energie umwandeln.

Diese Aufgabe wird dadurch gelöst, daß jeweils zwei Rohrbrunnen in einer vertikalen Ebene angeordnet sind benachbart und parallel zueinander gemeinsam in einer geeigneten Tiefe unter dem Meeresboden, Meer verbunden sind oder an verschiedenen Stellen, die miteinander verbunden sind in einer geeigneten Tiefe in einem Neigungswinkel unter dem Meeresboden oder auf das Meer befindet in tiefen Gräben oder Risse Kruste oder Vertiefungen auf dem Meer, das Meer oder Land konfiguriert ist, das kaltes Wasser durch das Rohrende des Brunnens und die Aufnahme des anderen Paares durch interne Wärmeenergie der Erde, Umwandlung parateplovogo Arbeitsfluid in mechanische Energie durch eine Turbine zu liefern, die Umwandlung mechanische Energie in elektrische Energie mit Hilfe eines Generators. Eine elektrische Pumpe, eine Turbine, einen Generator, montiert eine Vakuumpumpe auf der Plattform unter der Glocke. Die Plattform ist fest und dicht mit der Glocke verbunden ist, angepasst zum Maschinenschutz gegen Hochdruckwasser und die Schaffung normaler Bedingungen für den Betrieb von Maschinen. Die Außenfläche der Turbine und Kondensator sind mit Thermoelementen thermionischen Generator ausgestattet. Angeordnet, um direkte Umwandlung von Wärme von der Oberflächenkondensator zur Turbine und elektrische Energie. Ein Kondensator in einer vertikalen Tragrohr gebildet Kommunikation über entsprechende horizontale Rohre gleichen Abständen und mit einer Vakuumpumpe und einer Vakuumsteuereinheit verbunden sind. Submitted Wasserdampf zu kühlen - Erhalten Kondensat durch die Schwerkraft von dem Kondensator zu dem Entgaser bewegen, der Einrichtung und einen geeigneten Unterdruck in den Hohlraum Rohre, Entfernen des Entlüfters Sauerstoff und anderen Gasen aufrechterhalten wird, und das Kondensat in einem geschlossenen Kreislauf verwendet wird. Der Entlüfter Tank Schwimmerkammer ist mit einem Schwimmer versehen ist, auf der die oberen und unteren Platten der Basen Permanentmagneten befindet. Die Kammer auf verschiedenen Ebenen der Reed-Schalter befindet sich an einer elektrischen Pumpe mit einer elektrischen Schaltung verbunden ist. Bohrlochrohre können auf dem Meeresboden oder Landoberfläche in Form von parallelen Reihen oder rechteckiger Ring oder eine Spirale oder Haken oder ein Stern oder radialen Form an verschiedenen Stellen zueinander unter dem Meeresboden in einem geeigneten Neigungswinkel zur geeigneten Tiefe verbunden sind, angeordnet sein, oder Onshore-Rohroberfläche Brunnen, verbunden in Reihe miteinander durch Pumpen, Turbinenkondensator. Entlüfter in einem geschlossenen System. Angepasst ist, die gesamte Konzentration zur Umwandlung mechanischer Energie in einer Turbine, um Wärme und mechanischer Energie in elektrische Energie umzuwandeln und einen Generator nacheinander die Kaltkondensat in mehrere Brunnen aus dem Entlüfter Rohr mit einer elektrischen Pumpe speist.

Die Neuheit der beanspruchten technischen Lösung aufgrund der Tatsache, dass aufgrund der Installation von Brunnen auf dem Meeresboden, das Meer in Tiefseegräben und Risse in der Kruste oder Vertiefungen im Meer oder am Meer, in einer vertikalen oder geneigten Ebene Paare befinden, miteinander verbunden auf die richtige Tiefe oder an verschiedenen Standorten in einem geeigneten Neigungswinkel miteinander verbunden sind, vorgesehen, um die Zufuhr von kaltem Wasser in das Bohrloch, an dem Auslass des Dampf erhalten Medium Wärme durch die innere Energie der Erde, ein Paar von Umwandlung in mechanische Energie durch eine Turbine, die Umwandlung von mechanischer Energie in elektrische Energie arbeitet, einen Generator und die Zufuhr von elektrischer unter Verwendung Energieverbraucher in das Land durch ein Kabel.

Für, sofern verbunden, die Konzentration aller Wärmeenergieaufwand von Vertiefungen an unterschiedlichen Orten befinden, verbunden Honig sind paarweise in der richtigen Tiefe in einem schrägen Winkel, die Reihenschaltung dieser Vertiefungen durch eine Pumpe, eine Turbine, einem Kondensator, einem Entlüfter auf dem Meeresboden oder Boden installiert zu konvertieren mechanische Energieumwandlungsturbine und eine mechanische Energie in elektrische Energie-Generator und ein in einem geschlossenen Kreislauf zuzuführen Kondensats mit einer einzigen Pumpe zu mehreren Mulden Rohren.

Durch die Verwendung bietet die Oberfläche der Turbine und Kondensatorrohre thermionischen Generator Thermoelemente direkten Umwandlung von Wärmebetriebsflüssigkeit in elektrische Energie, thermische Leistungserhöhung Produktivität.

Aufgrund des Kondensators in Form eines vertikalen Träger gebildet von Rohren mit den horizontalen Rohren durch ein geeignetes Intervall, eine Vakuumpumpe, ein Vakuumregler kommunizierende Kühlwasserdampf in den Hohlraum Rohre vorgesehen sind, erhalten und Kondensat Bewegung durch Schwerkraft in einen Entgaser, den richtigen Druck in den Hohlraum Rohre Schaffung Kondensator und der Entlüfter, die Entfernung von Sauerstoff und anderen Gasen, und in einem geschlossenen Kreislauf des Kondensats verwendet wird.

Durch die Kombination eines Kondensators mit den Konstruktionselementen der Tragrohre der Plattform gewährleistet Kosteneinsparungen und Stahl.

Aufgrund der von der Oberfläche der Turbine abgegebenen Wärme und Kondensator, günstige künstlichen Bedingungen, sich positiv auf die Flora und Fauna des Meeres zu beeinflussen, das Meer in Meer oder auf das Meer.

Durch die Anwendung verschiedener Optionen für den Standort von Tieflochrohr / Ring, shuttle, Spirale, radial, radial und parallel / Erweiterung des biotechnologischen Anwendungsmöglichkeiten Brunnen Rohre für Wärmekraftwerke.

Durch die Verwendung von Glocken abgesenkt wird, auf den Meeresboden, der unter der Motorhaube eines Kraftanlage angeordnet ist, einem Generator, einer Pumpe liefert einen zuverlässigen Schutz vor Hochdruckeinfluss und die Schaffung normaler Bedingungen für ihre Arbeit.

Aufgrund der Lage der Schwimmerkammer in Entlüfter Behälter mit einem Schwimmer in seiner unteren und oberen Basis angeordneten Platten aus einem Permanentmagneten ausgestattet, der mit dem Rohr zusammenwirken schaltet, stellt automatisch die Versorgung des fehlende Volumen des Kondensats zu dem Entlüfter.

Aufgrund der Lage der Rohrbrunnen in der Nähe von Städten, Dörfern, Industrieunternehmen sind mit allen Verbrauchern von Strom und Wärmeenergie für Heizung Wohngebäuden, Industriegebäuden und Industrieanlagen zur Verfügung gestellt.

Wenn das Patent-Studie, die technische Lösung für das Patent, wissenschaftlich, wissenschaftlichen und technischen Inhalt nicht so eine Kombination von Merkmalen gefunden, dass Sie die Neuheit der wesentlichen Merkmale beurteilt werden kann.

KURZBESCHREIBUNG DER ZEICHNUNGEN

THERMAL POWER II Staszewski
THERMAL POWER II Staszewski

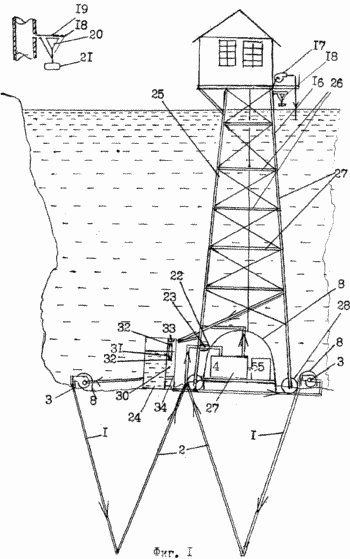

1 zeigt ein Wärmekraftwerk, eine Querschnittsansicht.

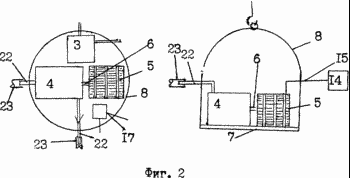

Abbildung 2 zeigt ein Layout der Turbine, Generator, Pumpe, Vakuumpumpe unter der Kappe Glocke / Draufsicht, Seitenansicht /.

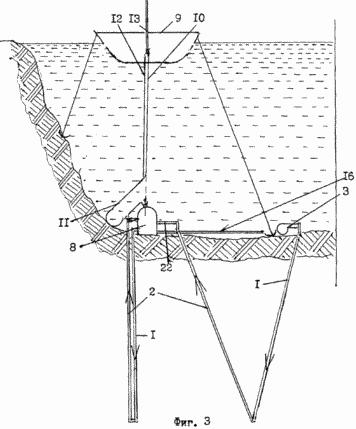

3 ist ein Diagramm der Verwendung von Vertiefungen Ausführungsform Querschnittsansicht.

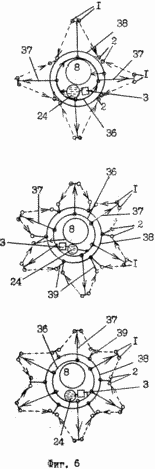

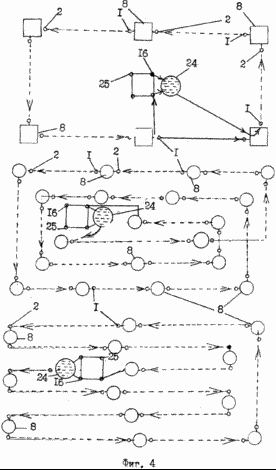

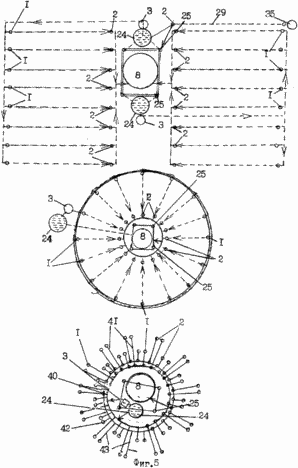

4, 5, 6 - dieselbe, Ansicht von oben.

THERMAL POWER II Staszewski

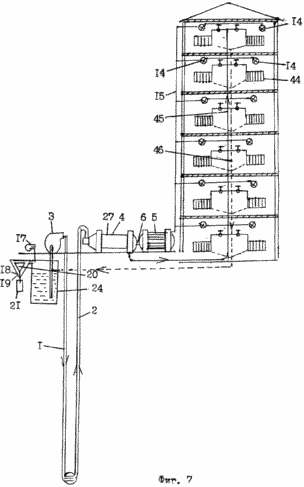

Abbildung 7 zeigt die Vorrichtung von thermischen Kraftwerken auf der Landoberfläche / Querschnitt /.

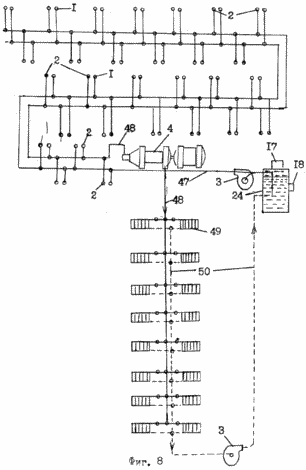

8 ist eine schematische Vertikalbrunnen Verbindungen zur Verwendung in einer geschlossenen Schleife / Draufsicht /.

Thermische Leistung / 3 / besteht aus vertikal angeordneten Rohren paarweise angeordnet nebeneinander, parallelen Rohren oder Vertiefungen an unterschiedlichen Orten befinden, miteinander verbunden zu einem geeigneten Neigungswinkel Tiefe unter dem Boden des Meeres oder das Meer, in tiefen Gräben oder Risse in der Erdkruste oder Vertiefungen auf das Meer oder Land. Angepasst an die Kaltwasserzufuhrleitung in ein Ende des Bohrloches 1 mittels der elektrischen Pumpe 3 an dem anderen Dampferzeugungsrohr 2 Endloch. Dieses kalte Wasser unter dem Einfluss der internen Wärmeenergie der Erde wird in Dampf umgewandelt. Rohr 2 ist mit der Dampfturbine verbunden 4. Die Turbine 4 mit dem elektrischen Generator 5 verbunden ist mit der Welle 6 ausgebildet ist, das Arbeitsfluid der Wärme umzuwandeln - Dampf in mechanische Energie durch eine Turbine 4. Die Umwandlung von mechanischer Energie in elektrische Energie mittels elektrischer Generator 5 Pump 3 ist die Turbine 4, einen Generator 5 auf einer Metallplattform 7. die Plattform 7 ist starr und hermetisch mit der Glocke 8. die Glocke 8 zu einem schwimmenden Schiff 9 durch den flexiblen Schlauch 10 eines Kabels 11, eine flexible Stange 12. der Behälter Vertiefungen verwendet werden 9 könnten verbunden montiert ist auf bohren größere Tiefen, sondern auch im Betrieb von thermischen Kraft in großen Tiefen. Der Behälter 9 ist an Ort und Stelle durch Anker gehalten. 8 Glocke ist so konfiguriert, die Maschine vom Hochdruckwasser zu schützen und zu normalen Arbeitsbedingungen von Maschinen erstellen. Der Behälter 9 befindet Rohr 13 mit einem flexiblen Schlauch 10. Der elektrische Generator 5 mit elektrischen Stromverbraucher 14 über Kabel 15. Die Turbine 4 verbunden ist, ist mit dem Dampfkondensator 16 verbunden. Kondensator 16 ist in Form eines Rohres mit geeignetem Durchmesser und Länge auf dem Meeresboden befindet, verformt Ozean in einer Ringform. Ein Kondensator 16 ist mit einer Vakuumpumpe 17 und Vakuumregler 18 unter der Kappe Glocke 8 angeordnet ist konfiguriert Kondensatwasserdampf zu erhalten, während Kühlen und Verschiebung durch die Pumpe 3 in das Rohr 1, das Loch. Der Vakuumregler 18 ist aus /fig.1/ konischen Kammer 19, die 20 im Inneren des Kegels angebracht ist, die mit der Aufhängung 21 durch die Öffnung. Die Glocke 8 befinden sich Rohre 22 mit Kupplungen 23.

Die Vorrichtung kann in der zweiten Ausführungsform durchgeführt werden. Das zweite Ausführungsbeispiel die gleiche wie die erste Ausführungsform ist, unterscheidet sie, daß die Rohre 1 und 2 an verschiedenen Stellen angeordnet sind, an der richtigen Tiefe in einem Neigungswinkel unter dem Boden einer See oder Meer miteinander verbunden sind. Das Brunnenrohr 1 mit der elektrischen Pumpe 3 mit einer Turbine 4. Das Rohr 2 wird durch die Wand der Glocke 8 mit der Turbine verbunden ist 4. Die Turbine 4 wandelt den Dampf in mechanische Energie. Die mechanische Energie wird durch die Welle 6 in elektrische Energie umgewandelt, die mit 4 5. Der Abdampf aus der Turbine 4 der Turbinengenerator verbindet, ist in das Bohrloch 1 zugeführt, mittels der elektrischen Pumpe 3. Der Dampf aus 2 Leitung durch das zweite Loch 8 in der Wand Glocke Turbine 4. Die Turbine 4 zugeführt wird, wandelt Dampf in mechanische Energie. Die mechanische Energie wird durch den zweiten Generator 5 in elektrische Energie umgewandelt. Der Abdampf wird 3. Weitere durch die Pumpe in den Brunnen 1 zurückgeführt, alle Operationen werden wiederholt. Nach dem letzten Glockenwand 8 aus dem Dampfkondensator Turbine 4 Abgas 16 in das Rohr 25 zugeführt, wo sie abgekühlt und in Kondensat umgewandelt. Das Kondensat bewegt sich durch die Schwerkraft aus dem Kondensator 16 zu dem Entlüfter 24. Von dem Entlüfter 24 ist mit dem Brunnenrohr 1 durch eine Pumpe zugeführt 3. Die Rohre 1 und 2 können in einem rechteckigen /fig.4/ Ringe oder Spiralen, oder in Form eines geschlossenen Shuttle angeordnet und verbunden sind, Schaltung. Jedes Paar der rohrförmigen Löcher 1, hat 2 eine Turbine 4, die eine Pumpe 3, Generator 5 wird unter der Glocke positioniert 8 und der Gesamtdampfkondensator 16 Kondensator 16 in Form von vertikalen Plattform unterstützt durch eine horizontale vertikalen Rohre 25 miteinander verbunden sind, enthaltend Verbindungsrohr 26 über ein entsprechendes Intervall und einer Vakuumpumpe mit Unterdruckregler 17, 18. die Plattform und der Kondensator kombiniert. Übermittelt die Wasserdampfkondensation zu kühlen, und zum Erhalten ihrer Bewegung durch die Schwerkraft aus dem Kondensator 16 in den Behälter 24 Entgaser eines geeigneten niedrigen Druck und Entfernen von Sauerstoff und anderen Gasen, und das Kondensat in einem geschlossenen Kreislauf verwendet wird. Rohre 25 und 26 sind mit Thermoelementen 27 thermionischen Generator, angepasst direkten Umwandlung von Wärmeenergie von der Oberfläche des Rohres 25 und der Turbine 26 und dem Kondensator 16, um elektrische Energie zur Steigerung der Produktivität und die Effizienz der Wärmeenergie in elektrische Energie verbessert wird. Die Plattform ist bewegbar und ist mit Laufrädern 28 versehen.

/fig.5/ Vorrichtung kann in dem dritten Ausführungsbeispiel ausgebildet sein. Das dritte Ausführungsbeispiel ist dasselbe wie das zweite Ausführungsbeispiel dadurch unterscheidet, daß die Rohre 1 und 2 in verschiedenen Positionen angeordnet Wells, verbunden paarweise miteinander in einer geeigneten Tiefe unter dem Meeresboden, Ozean. Die Enden der Rohre 1 und 2 auf dem Meeresboden befindet Vertiefungen in parallelen Reihen. Die Enden der Rohre 1 verbunden sind und Entlüfter bone 24 mittels der Wasserversorgung und der elektrischen Pumpe 3. Die Enden der Rohre 2 miteinander verbundenen Vertiefungen und Dampfturbine 4 mittels Dampfleitung, konfiguriert, um das kalte Kondensat aus Entlüfter Tank 24 in die Enden der Rohre 1 mit Vertiefungen zu liefern eine elektrische Pumpe 3 und die Verschiebung des gesamten Dampfleitung 2 an die Turbine 4 Vertiefungen, Abdampfleitung 25 in den Kondensator 16, Kühlen des Dampf bewegt und in Kondensat überführen. Bewegen des Kondensats aus den Rohren 25, 26 in dem Entlüfter Tank 24 durch die Schwerkraft. Mittels der Vakuum 17 der Rohre 25 Pumpe, 26, 16 und Kondensator 24 Entgaser entfernt Sauerstoff und anderen Gasen und Kondensat ansammelt 3 Pumpe in alle Vertiefungen einer oder beiden Schaltungen bewegt. Die Turbine 4 ist mit dem Generator 5 über die Welle 6 verbunden ist Die thermische Energie von allen Vertiefungen in mechanische Energie durch eine Turbine umgewandelt wird 4. die mechanische Energie in elektrische Energie mit einem Generator umgewandelt 5. Das Kraftwerk hat eine Wärme 29 Entsalzungsanlage eine Rückenöffnung aufweist, bestehend aus Rohren 1 und 2. das Rohr 2 wird direkt an die Rohre 25 und 16. der Kondensator 26 ist ausgebildet, um Empfangs frischem destilliertem Wasser aus Meersalzwasser aufzufüllen das fehlende Volumen des Kondensats in dem Entlüfter 24 und andere Zwecke verbunden. Der Entlüfter Behälter 24 Schwimmerkammer 30 ist mit einem Schwimmer 31, bei der die oberen und unteren Grundplatten 32 sind /fig.1/ des Permanentmagneten angeordnet sind. Die Kammer 30 auf verschiedenen Ebenen der Reed angeordnet Schalter 33 und 34 durch eine elektrische Schaltung verbunden mit einer elektrischen Pumpe 35 Entsalzungsanlage 29. Der Reed-Schalter 33 zum Auslösen arbeitet und arbeitet auf dem Reed-34, elektrische Pumpe 35 Versorgung elektrische Schaltung wechseln.

Die Vorrichtung kann in der vierten Ausführungsform /fig.5/ erfolgen. Das vierte Ausführungsbeispiel ist dasselbe wie das dritte Ausführungsbeispiel dadurch unterscheidet, daß die Rohre 1 und 2 sind radial um die Glocke Kondensator 16 8 2 Vertiefungen Rohr in den Innenumfang der Leitung angeordnet Enden angeordnet, wobei die Enden der Rohre 1 Vertiefungen auf der äußeren Umfangslinie angeordnet. Die Entlüfter 24 und die Pumpe 3 unter der Glocke installiert sind außerhalb des Umfangs des Rohres 1 angeordnet Die Löcher angeordnet sind, um nacheinander das kalte Kondensat aus Entlüfter Tank 24 in das Rohr 1 mittels Zuführen von über den Umfang und die elektrische Pumpe 3 und ein Paar von Aufnahmeröhren befinden Brunnen ausgeführt 2 Vertiefungen und in die Dampfleitung zu bewegen, auf dem Innenumfang der Leitung befindet.

Die Vorrichtung kann in der fünften Ausführungsform /fig.6/ durchgeführt werden. Das fünfte Ausführungsbeispiel ist dasselbe wie das vierte Ausführungsbeispiel unterscheidet sich in, daß die Rohre 1 und 2 in Form von vier angeordnet sind, fünf, sechs und mnogokonechnyh Sterne. Die Enden der Rohre 1 Vertiefungen an den Enden des Sterns angeordnet sind und die Enden der Rohre 2 Vertiefungen auf der Innenseite des Sterns liegt. Rohre 1 sind mit dem Entlüfter 24 durch radiale Innenring 36 und Wasserrohr 37 verbunden, und die Enden der Rohre 2 sind in die Vertiefungen ringförmigen äußeren Dampfrohr 38 und Dampfrohre 37 Übermittelt radial beweglich kaltes Wasser / Kondensat / von dem Entlüfter 1 durch das Rohr 24 mit Löchern verbunden eine elektrische Pumpe 3 und ein Paar von Rohren 2 Vertiefungen empfangen und es in die Turbine 4 bewegen.

Die Vorrichtung kann in der sechsten Ausführungsform /fig.5/ durchgeführt werden. Das sechste Ausführungsbeispiel ist das gleiche wie das vierte Ausführungsbeispiel unterscheidet sich in, daß die Rohre 1, 2 Vertiefungen in einer vertikalen Ebene parallel zueinander paarweise angeordnet sind, zu einer geeigneten Tiefe verbunden sind, unter dem Meeresboden, das Meer oder unterhalb der Erdoberfläche. Die horizontalen Enden der Rohre 1, 2 sind in einer kreisförmigen Form in mehreren Linien, Reihen, beispielsweise zwei, koaxial zueinander installiert. Koaxial ihre Lage ist 40 Wasser und Dampf, in der Form eines Kreises. Der Entlüfter 24 ist mit Rohr 1 über eine Pumpbrunnen 3 Sanitär-Rohre 40 und radiale Bohrungen 41. Die beiden Rohre mit den Rohren 4 mittels Dampfleitung 42, in der Form eines Kreises und Radialdampfleitung 43 Eingereicht kaltes Wasser / Kondensat / aus dem Behälter liefern gemacht verbunden sind Entlüftungsrohr 24 in das Bohrloch 1 mittels der elektrischen Pumpe 3 und die Aufnahmelöcher in den Rohren 2 und seine Paar Bewegung der Dampfturbine 4. Dampfumwandlung in mechanische Energie Turbinen 4. Umwandlung von mechanischer Energie in elektrische Energie mit Hilfe eines Generators 5 verwendet wird.

Die Vorrichtung kann in der siebten Ausführungsform /fig.7/ durchgeführt werden. Die siebte Ausführungsform ist die gleiche wie 1-6 Optionen, unterscheidet sich von ihnen, dass die Enden der Rohre 1, 2 auf der Oberfläche des Landes auf den Kontinenten oder Inseln befinden, in der Nähe der Städte, Dörfer, Industrieunternehmen. Der Kondensator besteht aus einem Paar von Radiatorplatten 44, hergestellt, die in Wohngebäuden, Industriegebäuden, Industriehallen befinden, Gewächshäuser. Die Turbine 4 ist mit einem Entlüfter Tank 24, Vakuumpumpe 17 Unterdruckregler 18 durch die Dampfleitung 45, die Batterie 44 und den Kühler 46. Der Wasserversorgung das kalte Kondensat aus Entlüfter Tank 24 in das Bohrloch 1 mittels der elektrischen Pumpe 3 so konfiguriert ist, zu liefern Dampf aus Brunnenrohr 2 und auf die Turbinenlauf 4. Wärme / Dampf-Converting / in mechanische Energie durch eine Turbine 4, die Umwandlung von mechanischer Energie in elektrische Energie mit einem Generator 5 der Abdampf Zufuhr über das Dampfrohr 45, 44 der Kühler Batterie, 46 einen Wassertank 24 Entlüfter. Die Vakuumpumpe 17 erzeugt einen Unterdruck in der Vakuumentlüftungsvorrichtung 24. Der Behälter, der durch die Wasserversorgung 46, Dampfleitung 45, die Bewegung Dampf beschleunigt durch den Dampfleitung bewegt wird. Wasserdampf in Vakuumkontakt mit der Innenfläche der Batterie 44 und der Dampfleitung 45, werden in Wasser Kondensat verwandelt.

Das Kondensat bewegt sich durch die Schwerkraft in den Tank 24 aus dem Tank Entlüfter Entlüfter Sauerstoffblasen 24 werden entfernt, und andere Gase, wodurch die Oxidations Ausrüstung zu verhindern. Der Vakuumregler 18 hält automatisch die richtigen Parameter des niedrigen Drucks.

Die Vorrichtung kann in 8 dargestellten Ausführungsbeispiel ausgebildet sein. Das achte Ausführungsbeispiel ist dasselbe wie das sechste Ausführungsbeispiel dadurch unterscheidet, daß die Rohre 1, 2 Vertiefungen in einer vertikalen Ebene paarweise Seite angeordnet einander und parallel zueinander, in einer geeigneten Tiefe miteinander verbunden sind. Auf der Oberfläche des Bodens Rohrenden 1, 2 Vertiefungen in horizontalen Reihen linear angeordnet. Die Enden der Rohre 1 sind mit dem Entlüfter Tank 24 verbunden durch eine Pumpe 47. Die Wasserleitung 3 und das Rohr 2 mit dem Tank 24 durch die Entlüfter-Dampfturbine verbunden ist und die Dampfleitung 48, der Kühler 49 Batterie 50 und eine elektrische Wasserpumpe 3.

Die Vorrichtung arbeitet wie folgt. Mit Hilfe von Bohranlagen Brunnen zu bohren und zu installieren Rohre 1 und 2 in der vertikalen Ebene, sie nebeneinander parallel zueinander einstellen oder haben sie an verschiedenen Orten, verbinden sie miteinander in einer geeigneten Tiefe unter dem Meeresboden oder das Meer in tiefen Gräben oder Risse der Kruste oder in den Vertiefungen des Meeres oder Land in diesen Orten. Nach der Herstellung von Vertiefungen erzeugen Montage und verbinden die Rohre 1, 2 Brunnen mit Rohren, auf der Glocke 8 mittels Roboter angeordnet ist, von einem Schiff oder einer Plattform gesteuert. Die Glocke eines Rohres in der Nähe der zwei Löcher für die einfache Montage und Demontage Ausrüstung. Schließen der Schaltung liefert die elektrische Pumpe 3, die Vakuumpumpe 17 mittels der elektrischen Pumpe 3 ein Bewegen Kondensat 1 des Schachts in der Kaltwasserleitung ist. Energie von hoher Temperatur im Inneren des Wassers der Erde in der Vertiefung 1 und 2 auf eine hohe Temperatur erhitzt wird, wird in Dampf umgewandelt. Dampf aus dem Rohr 2 bewegt sich durch die Bohrlochwand in eine glockenTurbine 4, Dampf - Wärmekörper wird durch eine Turbine 4 in mechanische Energie umgewandelt.

Mechanische Energie wird in elektrische Energie umgewandelt wird, einen Generator 5. Die elektrische Energie aus dem Generator wird durch Kabel 15 Verbraucher 14 an Land und Meer bewegt. Mit dem Behälter mit Luft unter der Glocke 8 zugeführt Glocke 8 schützt die Maschine: eine Pumpe 3, eine Turbine 4, einen Generator 5 von der Hochdruck-Wasser auf dem Meeresboden und schaffen normalen Bedingungen für den Betrieb von Maschinen. Abdampf aus der Turbine 4 wird in das Rohr bewegt 16 aus dem Kondensator mit kaltem Wasser Wirkung Meerwasserdampf wird in ein Kondensat gekühlt und transformiert es mit Hilfe einer Pumpe 3 wird in dem Bohrlochrohr bewegt wird. Wenn ein Fehler in einer der Maschinen mit einem Glockengefäß auf dem Meeresboden Roboter per Fernbedienung steuert den Betrieb von Robotern abgesenkt wird, die Kupplung getrennt Rohre geschleudert der Glocke verbindet 8 und den Rohren 1 und 2 Brunnen. Mit Hilfe von Geräten Herstellung Heben auf dem Schiff oder Hebebühne Glocke von der Glockenplattform 7 getrennt, zerlegen, reparieren oder ersetzen Verschleißteile oder Maschinenteile und Montage, dicht und fest Anschlussfläche 7 bis 8 Dann 8 die Glocke Glocke in die Ausgangsposition auf der bewegt wird Grund des Meeres. Mit Hilfe von Robotern / nicht dargestellt / Herstellung Rohrverbindung mit einer Hülse und dann elektrische Schaltung erzeugen Zuführen der elektrischen Pumpe 3, 17 die Vakuumpumpe weiter, alle Operationen werden wiederholt. Sobald die richtige Einstellung Unterdruckparameter erreicht unzulässig 20 Kegel nach oben durch Bewegen nach oben bewegt wird, um die Suspension 21 öffnet sich das Loch in dem Ventil, Luft bewegt sich in die Röhre. Der Druck in dem Rohr wird normalisiert. Der Konus 20 mit der Suspension 21 bewegt sich nach unten in seine ursprüngliche Position zurück. Das Ventil schließt. Ferner werden alle Operationen wiederholt.

Die Vorrichtung kann in der zweiten Ausführungsform zu betreiben. Die zweite Ausführungsform ist die gleiche wie die erste Ausführungsform, unterscheidet, dass ein elektrischer Stromkreis geschlossen wird 17 alle elektrischen Pumpen 3, Vakuumpumpe Zuführen von unter der Kappe Glocke angeordnet 8. In diesem Fall elektrische Pumpe 3 aus dem Behälter 24 gepumpt wird Entlüfter gut in kaltem Wasser 1 durch die Hochtemperatur-Wärmeenergie in den unteren Schichten der Erde, dem Wasser in den Vertiefungen 1 und 2 wird erhitzt und in Dampf verwandelt. Der Dampf bewegt sich von der Wanne 2 zu einer Dampfturbine 4 unter der Glocke angeordnet 8. Der Dampf in mechanische Energie durch eine Turbine umgewandelt 4. Die mechanische Energie mittels der Welle in elektrische Energie umgewandelt wird 6 und einem elektrischen Generator 5. Die elektrische Energie, die Drähte bewegt sich durch 14 bis Kabelkunden 15 . Abdampf wird mechanisch von der elektrischen Pumpe 3 in das Bohrloch 1 unter der Wirkung der hohen Wärme in den unteren Schichten der Erde Vertiefungen Paare 1, 2 und erhitzt noch weiter bewegt sich von den Vertiefungen 2 durch die Wand der Glocke 8 der Dampfturbine 4. der Dampf umgewandelt zurück angetrieben wird Energie unter Verwendung der Dampfturbine 4. die mechanische Energie in Elektrizität durch einen elektrischen Generator umgewandelt 5. die elektrische Energie an den Verbraucher 14 über das Kabel übertragen wird 15. der Abdampf wird wiederum mittels einer elektrischen Pumpe 3 in das Brunnenrohr 1 bewegt, 1. Ferner alle Operationen wiederholt werden, bis bis eine der drei Pumpen wird die Bewegung des Abdampf erzeugen aus der Turbine 4 in den Kondensator 16 über Leitung 25. der Dampf kommunizierenden Röhren 25 und 26 in Hohlräumen Rohre verteilt wird. Unter dem Einfluss des kalten Meerwasser kühlt Dampf in Kondensat und fließt durch die Schwerkraft aus dem Hohlraum 25 umgewandelt wird und das Rohr 26 in den Tank 16 Kondensator 24 Entlüfter. Die Vakuumpumpe 17 erzeugt einen Unterdruck, den Unterdruck in den Leitungen 25 und 26 werden aus dem Entgaser 24 entfernt und die Leitungen 25 und 26 von Sauerstoff und anderen Gasen, es verhindert die Oxidation der Ausrüstung - Korrosion, beschleunigte Abkühlung und Transformationsprozessdampf in Wasser - Kondensats und seine Verwendung in einem geschlossenen Kreislauf. Die Außenfläche 4 der Turbine 16 und die Kondensatorrohre 25 und 26 mit einem thermionischen Thermoelementen versehen ist, der Generator 27. Dieser Generator thermionische Thermoelemente 27 Wärmeenergie von der Oberfläche 4 und der Turbine 25 und dem Rohr 26 direkt in elektrische Energie umwandelt. Dies verbessert die Leistung. Das Meer, Ozean, wo die Wärmekraftwerke, da der Wärmeverlust ist, wird das Wasser erhitzt wird, und schafft günstige Bedingungen für die Flora und Fauna des Meeres. Der Kondensator 16 mit Design-Elemente der mobilen Plattform kombiniert wird, es spart Geld und Material. Durch die Laufräder 28 kann die Plattform auf dem Meeresboden bewegen und installieren Sie sie in der richtigen Gegend Meer, Ozean.

Die Vorrichtung kann in der dritten Ausführungsform arbeitet. Das dritte Ausführungsbeispiel ist dasselbe wie das zweite Ausführungsbeispiel unterscheidet sich dadurch, dass die Enden der Rohre 1, 2 Vertiefungen an unterschiedlichen Orten befinden, um eine ausreichende Tiefe unter dem Meeresboden verbunden, Ozean. Die Enden der Rohre 1 und 2 Brunnen auf dem Boden des Meeres, den Ozean parallelen Reihen. Die Enden der Rohre 1 sind zwischen dem Entgaser und dem Behälter 24 mittels Wasser und einer elektrischen Pumpe 3 verbunden Die Enden der Rohre 2 miteinander verbunden sind, und einer Dampfturbine mit Dampf Leitung 4. die elektrische Pumpe 3, das Kondensat aus dem Behälter vervollständigt die elektrische Schaltung liefert 24 wird in das Rohr 1 Entlüfter mehrere Vertiefungen gleichzeitig bewegt. In den unteren Schichten der Kruste erhitzt und Wasser wird in Dampf umgewandelt, Dampf aus dem Rohr 2 durch die Schachtwand Glocke 8 der Dampfturbine 4. Dampf bewegt wird, - Erhitzen des Arbeitsfluids mit der Turbine 4 wird in mechanische Energie umgewandelt. Die mechanische Energie über die Welle 5 und des Generators 6 wird in elektrische Energie umgewandelt. Die elektrische Energie über ein Kabel 15 ist in der 14 Land der Insel oder einen Kontinent an die Verbraucher weitergegeben. Abdampf aus der Turbine 4 aus der Glocke 8 in das Rohr 25 bewegt des Kondensators 16. Der Dampf in den Rohren 25 und 26 wird durch die kalte Meerwasser gekühlt wird, in Kondensat umgewandelt wird. Das Kondensatrohr 25 bewegt sich aus dem Kondensator 26 und der Kapazität 16 in der Entlüftungsvorrichtung 24 durch Schwerkraft. Mittels der Vakuum 17 von den Rohren 25 und der Pumpe 26 aus dem Tank 16 Kondensator 24 Entgaser entfernt Sauerstoff und anderen Gasen. Die Rohre 25 und 26 erzeugen und einen reduzierten Druck unter Verwendung eines richtigen Parametersteuerung 18 das Vakuum aufrechtzuerhalten und Kondensat ansammelt 3 Pumpe wird in alle Vertiefungen Rohre 1 bewegt von einem oder zwei Schaltungen. Durch Entsalzungseinheit 29 füllt die fehlende Menge an Kondensatbehälter 24 in Entlüfter 24. Mit abnehmender Kondensatniveau im Tank 24 Entlüfter 24 bewegt sich der Schwimmer 31 in der Schwimmerkammer 30 nach unten. Sobald der Schwimmer 31 bewegt sich auf dem Niveau des Reed-Schalter 34, Reed 34 wirkt mit den Permanentmagnetplatten-Schalter 32, der Reed-Schalter 34, um den elektrischen Stromkreis schließt eine elektrische Pumpe 35 Elektropumpe 35 bewegt sich das Wasser im Brunnenrohr 1, Dampf austritt, das Dampfrohr 2 bewegt sich von der Leitung, die 16. Der Dampfkondensator 25 wird verteilt an den Rohren 25 und 26, unter Vakuum mit kaltem Meerwasser-Dampf wird abgekühlt und in ein Kondensat umgewandelt. Kondensat wird durch die Schwerkraft aus den Rohren 25 und 26 in den Behälter 24 Entlüftungsvorrichtung bewegt. Sobald der Kondensatspiegel auf die Höhe des Reed steigt Schalter 33, der Schwimmer 31 steigt und die Platte des Permanentmagneten 32 wirkt mit dem Webblatt 33. Die Reed-Schalter 33 öffnet den Stromkreis der Elektropumpe 35. Der Betrieb der Pumpe 35 stoppt liefert.

Das Gerät kann in der vierten Ausführungsform /fig.5/ betreiben. Das vierte Ausführungsbeispiel ist dasselbe wie das dritte Ausführungsbeispiel die Zufuhr von kaltem Kondensat aus dem Behälter 24 Entlüfter in Rohr 1 Vertiefungen dadurch unterscheidet, daß mit Hilfe einer elektrischen Pumpe 3 durch die Wasserversorgung sich auf den Well-Leitungen Umfangs Dampf tritt aus dem Rohr 2 Brunnen durch die Glockenwand durchgeführt 8 Turbine 4. Dampf - Wärme das Arbeitsfluid in die Turbine verwendet wird, in mechanische Energie umgewandelt wird. Die mechanische Energie über die Welle 5 und des Generators 6 wird in elektrische Energie umgewandelt. Die elektrische Energie über ein Kabel 15 ist in der 14 Land der Insel oder einen Kontinent an die Verbraucher weitergegeben. Abdampf aus der Turbine 4 Glocke 8 in das Rohr 25 bewegt und den Kondensator 16. Der Dampf 26 in den Rohren 25 und 26 wird durch die kalte Meerwasser abgekühlt und wird umgewandelt in Kondensat und das Rohr 25 bewegt sich von dem Kondensator 26 und der Kapazität 16 in der Entlüftungsvorrichtung 24 durch Schwerkraft. Mittels der Vakuumpumpe 17 und Vakuumregler 18 der Rohre 25 und 26 und dem Behälter 24 entfernt Entlüfter Sauerstoff und andere Gase und die optimalen Parameter niedrigen Druck gehalten.

Die Vorrichtung kann in der fünften Ausführungsform /fig.6/ arbeiten. Das fünfte Ausführungsbeispiel ist dasselbe wie das vierte Ausführungsbeispiel dadurch unterscheidet, dass die Enden der Rohre 1 und 2 in Form von vier angeordnet sind, fünf, sechs und mnogokonechnyh Sterne. Wenn die Enden der Rohre 1 Vertiefungen an den Enden des Sterns angeordnet ist und die Enden der Rohre 2 angeordnet, an den inneren Vertiefungen der konkaven Seite des Sterns. Eine elektrische Schaltung elektrische Pumpe liefert 3, Pumpe 3 trägt kaltes Kondensat aus Entlüfter 24 in dem Rohr 1 mittels der Löcher 36 und dem Innenring 37 der radialen Rohrleitungen. Mit der internen Wärme der Erde Wasser erhitzt auf eine hohe Temperatur und wird in Dampf umgewandelt. Zwei Paare von Rohren mehrere Brunnen durch den ringförmigen Dampfrohr 38 ist durch die glockenWand 8 in die Dampfturbine 4. Dampf bewegt - Erhitzen des Arbeitsfluids mit Hilfe der Turbine 4 in mechanische Energie umgewandelt wird. Die mechanische Energie wird über den Wellengenerator 5 übertragen, wo sie in elektrische Energie umgewandelt wird. Elektrische Energieverbraucher über das Kabel 14 bewegt sich von der Turbinenabdampf aus den vier Glocke 8 in das Rohr 25 bewegt des Kondensors 16, wo es durch das kalte Meerwasser gekühlt wird, wird in Kondensat umgewandelt wird. Die Kondensatleitung 25 bewegt sich aus dem Tank 26 und Entlüfter 24 durch die Schwerkraft. Ferner werden alle Operationen wiederholt.

Die Vorrichtung kann in der sechsten Ausführungsform zu betreiben. /fig.5/ sechsten Ausführungsform ist die gleiche wie die vierte Ausführungsform dadurch unterscheidet, daß die Rohre 1 und 2 paarweise in einer vertikalen Ebene angeordnet sind, parallel zueinander und miteinander verbunden sind in einer geeigneten Tiefe unter dem Meeresboden, Meer und unter der Erdoberfläche Inseln und Kontinente. Der horizontale Rohrenden 1 und 2 sind in Form eines Kreises, oval oder polygon in einer Reihe von mehreren Linien gesetzt sind koaxial zueinander angeordnet sind, ihre Anordnung koaxial Wasser 40 in der Form eines Kreises, oval, dreieckig angeordnet sind. Volume 24, Entlüfter 24 ist mit den einen Enden der Rohre durch eine Pumpe Wannen 3 Sanitärrohre 40, die radialen Bohrungen 41 verbunden Die beiden Rohre mit dem Rohr 4 verbunden sind mittels Dampfrohr 42, hergestellt in der Form eines Kreises oder oval oder polygon und radiale Dampfleitung 43. Wenn der Stromkreis geschlossen wird, die Pumpe 3 aus dem Behälter Entlüfter 24 durch eine elektrische Pumpe 3, 1 Kaltkondensatrohr in dem Bohrloch durch eine ringförmige Wasserleitung 40, die Wasserversorgung Nut 41 unter dem Einfluß der inneren Energie der Erde Wasser erhitzt auf eine hohe Temperatur und wird in Dampf umgewandelt bewegt wird. Zwei Paare von Rohren mehrere Brunnen durch den ringförmigen Dampfrohr wird durch die Glockenwand 8 in die Dampfturbine 4. Dampf bewegt - Erhitzen des Arbeitsfluids mit Hilfe der Turbine 4 in mechanische Energie umgewandelt wird. Die mechanische Energie der Welle 6 mit Hilfe des Generators 5 übertragen wird, und es wird in elektrische Energie umgewandelt wird. Abdampf aus der Turbine 4 durch die Wand der Glocke 8 in das Rohr 25 bewegt des Kondensors 16, wo es durch das kalte Meerwasser gekühlt wird, wird in Kondensat umgewandelt wird. Die Kondensatleitung 25 bewegt sich aus dem Tank 26 und Entlüfter 24 durch die Schwerkraft. Ferner werden alle Operationen wiederholt.

Die Vorrichtung arbeitet in der siebten Ausführungsform. /fig.7/ siebten Ausführungsform ist die gleiche wie 1-6 Optionen, unterscheidet sich von ihnen, dass die Enden der Rohre 1, 2 auf dem Land in der Nähe der Inseln Dörfer und Siedlungen und Industriebetriebe Kontinenten Städte befinden. Kondensator Finne 16 ist aus Batterie hergestellt 44 schließt eine elektrische Schaltung liefert elektrische Pumpe 3. Pumpe 3 überträgt das Kondensat aus Entlüfter Tank 24 in das Rohr 1 gut. Unter dem Einfluß der inneren Energie der Erde Wasser erhitzt und in Dampf umgewandelt. Zwei Paare von Rohren aus einer oder mehreren Vertiefungen mit 4 der Turbine in mechanische Energie umgewandelt wird. Die mechanische Energie der Welle 6 mit Hilfe des Generators 5 übertragen wird, wird in elektrische Energie umgewandelt wird. Die elektrische Energie wird durch das Kabel 15 Verbraucher 14 übertragen Städte, Dörfer, Siedlungen und Industriebetriebe. Abdampf bewegt die Turbine 4 durch die Dampfleitung 45 in den Kühler 44 in den Batterie Wohnhäuser, Industriegebäude. Die Vakuumpumpe 17 erzeugt einen Unterdruck in den Rohren 45, 46, 44 Radiator und eine Batteriekapazität Entlüfter 24. Vakuumregler 18 hält den Unterdruck in der optimalen Parameter. Es gibt eine Vakuumdampfheizung in Häusern und Industrieräume. Paare in Vakuumkontakt mit der Innenfläche der Batterie 44, Dampfrohr 45 werden in Kondensat umgewandelt wird. Die Kondensatableiter durch die Schwerkraft in den Behälter 24 Entlüfter. Aus dem Tank 24 entfernt der Entgaser Sauerstoff und anderen Gasen und verhindern eine Oxidation der Rohrleitungen und Ausrüstung und Korrosion von Metall. Die Vorrichtung kann in der achten Ausführungsform /fig.8/ arbeiten. Das achte Ausführungsbeispiel ist dasselbe wie das sechste Ausführungsbeispiel dadurch unterscheidet, daß die Rohre 1, 2 Vertiefungen in einer vertikalen Ebene paarweise angeordneten Seiten eingestellt sind einander und parallel zueinander, in einer geeigneten Tiefe miteinander verbunden sind. Auf der Oberfläche des Bodens Rohrenden 1, 2 Vertiefungen in horizontalen Reihen linear angeordnet. Die Enden der Rohre 1 mit einer Kapazität von 24 Entlüfter durch eine Pumpe 3 und Wasserrohr 47. Das Rohr 2 verbunden mit dem Behälterentlüftungsvorrichtung 24 durch die Turbine 4, die Dampfleitung Batterie 48, Kühler 49, Wasser 50 verbunden ist, die elektrische Pumpe 3 vervollständigt die elektrische Schaltung 3, um die elektrische Pumpe zu versorgen. kaltes Kondensat aus dem Tank 24 durch eine Pumpe 3 in das Rohr 1 bewegt mehreren Mulden. In den unteren Schichten der Erde unter der Wirkung der inneren Energie der Erde Wasser erhitzt und in Dampf umgewandelt. Zwei Paare von Rohren aus mehreren Vertiefungen bewegt wird in die Dampfturbine 4. Dampf - Erhitzen des Arbeitsfluids mit Hilfe der Turbine 4 in mechanische Energie umgewandelt wird. Die mechanische Energie der Welle 6 mit Hilfe des Generators 5 übertragen wird, wird in elektrische Energie umgewandelt wird. Die elektrische Energie über ein Kabel 15 in der Wohnhäuser, Industrieräume an die Verbraucher weitergegeben. Der Abdampf aus der Turbine 4 ist mit der Batterie Kühler 49 durch die Leitung 48. Die Batterie 49 Wärme Wohnungen Dampf übertragen, Geschäfte. Der Radiator Batterie 49, die Rohre 48, 50 und 24 gibt es einen Vakuumentgaser, mit Hilfe einer Vakuumpumpe erhalten 17. Eine richtige Niederdruck wird mit Hilfe einer Vakuumsteuereinheit 18 die Vakuumkreis verursachten Innenzentralheizung automatisch beibehalten. Batterien Dampf kühlt und wird zu einem Kondensat. Kondensat wird durch eine elektrische Pumpe 3 in dem Entlüfter Tank 24 bewegt.

FORDERUNGEN

Wärmekraftwerk ein Loch verbunden mittels paarweise angeordneter Röhren umfassen, einen Enden, die auf dem Boden angeordnet sind, und die anderen Enden der Rohre sind miteinander verbunden und werden in der unteren Kruste mit einer Turbine verbunden ist mit einem elektrischen Generator über die Welle, einen Kondensator und eine elektrische Pumpe angeordnet montiert für kaltes Kondensat durch ein Ende des Rohres und Zuführen und die andere zu erhalten - ein Paar, dadurch gekennzeichnet, daß es eine Plattform der Glocke abdichtend gekoppelt ist, einer Vakuumpumpe, einem Vakuumregler und Entlüfter Bohrlochrohrs am Meeresboden oder auf das Meer installiert в глубоководных желобах или трещинах земной коры или впадинах на море или суше, трубы расположены на дне моря или суши параллельными рядами или в форме прямоугольных колец, или спиралей, или челнока, или звезд, или радиального расположения, попарно соединены между собой под углом и составляют с насосом, турбиной, конденсатором, деаэратором замкнутую систему, причем электрический насос, турбина, генератор, вакуум-насос установлены на платформе и выполнены с возможностью защиты машин от высокого давления воды, наружная поверхность турбины и конденсатора снабжена термоэлементами термоэлектронного генератора для прямого преобразования тепла с их поверхности в электрическую энергию, конденсатор совмещен с платформой и выполнен в форме вертикальных сообщающихся труб, соединенных вакуум-насосом и вакуум-регулятором, деаэратор снабжен регулятором уровня жидкости и выполнен с возможностью автоматического перемещения недостающего объема конденсата в деаэратор при помощи насоса.

Druckversion
Erscheinungsdatum 09.01.2007gg
