Russische Föderation Patent RU2150021
Verfahren zur Entsorgung erneuerbaren Energiequellen (optional) und einem Modulkraftwerk Megawatt Kapazitäten für die Anwendung
Name des Erfinders: Rusetsky Alexander
Der Name des Patentinhabers: Rusetsky Alexander
Korrespondenzanschrift: 117036, Moskau, ul. Dmitry Uljanow 30-12, Rusetsky Alexander Nikolajewitsch
Startdatum des Patents: 1999.05.31
Ein Verfahren zur Nutzung erneuerbarer Quellen und Kraftwerksmodul entwickelt, um die Energie von Windwellen Stauseen zu konvertieren. Auf der Oberfläche der harten Teile sammeln umlaufendem Rahmen von der gleichen Art von Modulen eine Vielzahl von Hin- und Herbewegungen in mehreren Reihen parallel und senkrecht zur Arbeitswellenkupplungen unilateral Drehung jeder Schwimmer und die Schwimmer verbunden mit flexiblen Kupplungen Schuldverschreibungen montiert. Sekundärwellenräder aus verschiedenen Modulen verbunden Antriebsstrang. Der Bereich der Kraftwerksanlage, die Parameter und die Anzahl der Hin- und Herbewegungen zurückgezogen wird durch die Formel von der Kapazität abhängig bestimmt. Verwenden Sie zwei Schwimmer optimale Formen für die beiden Aufhängungsvarianten - auf dem zweiarmigen Hebel und dem vertikalen Schnitt durch eine geschlossene Verbindung Scheibe 4. Auf dem Rahmen platziert Windgeneratoren, Solarwechselrichter, Industrie- und Wohngebäuden. Entsorgen Sie die Energie von Wellen und Wind in Form von mechanischer Energie der rotierenden Welle durch einen Kupplungsmechanismus, Transfer-Boxen, usw. verwendet wird, elektrische Generatoren, Pumpen, Vakuumdestillationsanlagen, Entsalzungsanlagen Umkehrosmoseanlagen, Mühlen und anderen zu fahren. Der primäre Strom mit instabiler Parameter verwendet, um Dampf, Batterieladung zu erhitzen und für den Betrieb der Zelle und Wasserstoff zu produzieren, ist es für die Arbeit in Tanks und verwendet akkumulieren ein Verbrennungsmotor, den Generator mit der Stabilisierung anderer Parameter durch Rückkopplung zum Antrieb. Pumpe Meerwasser in die Tanks über dem Meeresspiegel gepumpt und wird auf dem Prinzip der gidroelektroagregata Pumpspeicherkraftwerk zu arbeiten. Kraftwerk auf einem schwenkbaren Träger montiert ist, oder auf Stelzen oder auf den Pontons mit der Möglichkeit der Höhenregelung Rahmen Anordnung in Bezug auf den Wasserstand, ausgerüstet mit Wasserrädern zu manövrieren. Diese Erfindung verbessert die Energieeffizienz und mit hoher Zuverlässigkeit.
BESCHREIBUNG DER ERFINDUNG
Die Gruppe von Erfindungen bezieht sich auf eine "niedrige Energie", vor allem in gidrovolnovoy, die Erweiterung, Entwicklung und Verbesserung der Mittel und Methoden zur effektiven Nutzung, t. E. "Entsorgung oder die Nutzung des Vorteils" (siehe. Sov. Encyc. Wörterbuch. Ed. " Wind und Sonne .. das Meer und die Wellen des Ozeans, -. Encyc Eulen, M., 1980, 1403), umweltfreundlich erneuerbaren Energien.
Verfahren zur Bestimmung dieser Quellen mit Windkraftanlagen mit Solarzellen (siehe ebd., S. 218 u. S. 1250) und Wellenenergieeinheiten (zum Beispiel das US-Patent 5.359.229 N, Cl. 290-53, 1994 YG). Die Nachteile der Windkraft ihre Lärm, geringer Stromverbrauch und Instabilität, Solarenergie und besetzen große Flächen und instabil. Der Wellenaufbau vorteilhaft, weil es nicht besetzen teuer Land in dicht besiedelten Gebieten, während auf dem Meer. Doch nach zu diesem Thema mehr als 1.000 Patente und Zertifikate der Urheber analysieren, können wir diese Wellenenergie in diesen Projekten schließen ineffizient genutzt wird, ist es aufwendig, nicht nur nützliche Arbeit durchzuführen, sondern auch auf Gewichte heben zu arbeiten schwimmt sich. Diese Verluste sind erheblich in die Rentabilität dieses große Macht der Beurteilung erforderlich, um die Reihenfolge der Megawatt erhalten und die Installation sollte über Hektar nehmen und dann eine der wichtigsten ist die Frage von Metallkonstruktionen. Wesentlichkeit und Verlust und Streuung der Wellenenergie auf den untergetauchten Teile der Pfeiler und Schwimmer, unter dem gleichen Betriebskosten Installationsausgabe wird höher sein, wenn die Streuung geringer ist. Setzen Sie in die Praxis vor allem die bekannten Projekte von Wellenkraftwerke und bringen ihre Kapazitäten bis zu Megawatt ist es unrentabel wegen ihrer geringen Effizienz und hohen Kosten von Materialien und Ressourcen, und vor allem, weil der Bedarf an teuren Untersee Bau- und Installationsarbeiten oder wegen der Notwendigkeit für Luxus-Handwerk, sondern auch aufgrund der geringen Zuverlässigkeit wegen zu hoher Komplexität und viele bewegliche Teile. Bisher ist die Welle der Installation wird in der Kategorie der verwendeten praktisch nicht enthalten und auf der ganzen Welt gibt es nur wenige Prototypen.
Das nächste Analogon (Prototyp) aller Optionen "mode" Gruppe von Erfindungen ist das US-Patent 4.495.424 N 1985 kl. 290-53, (F 03 B 13/12) - "Anlage für die Nutzung von Wind und Wellen". Obwohl der Gegenstand dieses Patents ist eine Vorrichtung, in der Beschreibung kurz Verwendung vielversprechende Ideen mit Attributen "mode" aufgeführt von schwimmenden Plattformen mit Wind- und Wellenenergieeinheiten für die Nutzung von Wind und Wellen für eine Reihe von industriellen Zwecken, zum Beispiel für die Entsalzung von Meerwasser, und auch für Empfangen und Speichern von Wasserstoff, insbesondere für Kraftmaschinen auf Wasserstoff läuft. Der Schwerpunkt liegt auf der ursprünglichen Windkraft und Welle hier beschriebenen Aufbau hat die Nachteile oben aufgeführt sind. So wird vorgeschlagen, schwimmt auf der Pendelarme verwenden, um die Hydraulikpumpen für hydraulische Generatordreh zu fahren - sind komplexe und umfangreiche Linie von Meerwasser, und eine Menge von Verdrängerpumpen - jeder Schwimmer und sperrig teuer Gehäusetyp Tanker Boote. Um dieses Projekt zu realisieren - schon recht teuer aufgrund der Notwendigkeit, für die Herstellung von korrosionsbeständigen Leitungen und einer Vielzahl von Pumpen für Meerwasser, nicht die Kosten des Tankers Schiffstyp zu erwähnen.
Analogen von Vorrichtungen in all den beanspruchten Erfindungen Gruppe verwendet wird, kann als Französisch Patent N 2339071, 1977 cl angesehen werden. 03 F B 13/12, Patent RF N 2049927, 1995, cl. F 03 B 13/18 und Region. St. UdSSR N 1596125, 1990, cl. F 03 B 13/12. In der ersten Ausführungsform wird das beanspruchte "method" verwendet, in dem besonderen Fall einer Vorrichtung ähnlich dem in den Autor. St. UdSSR N 1617182, 1990, cl. F 03 B 13/12. Allgemein mit Aussagen sind Funktionen wie das Vorhandensein von Polen, Schwimmern, flexible Kommunikation, Zapfwellen mit Kupplungen einseitige Drehung. Das nächste Analogon (Prototyp) US-Patent kann die beanspruchte Vorrichtung N 3911287, 1975 kl berücksichtigt werden. 290-53 (F 03 B 13/12). Die Nachteile des Prototyps und Analoga umfassen die Verwendung von schweren Wagen, weil die Arbeit zu tun, wenn eine Rezession Welle das Gewicht des Schwimmers verwendet wird. Darüber hinaus erschwert unnötig komplizierte Konstruktion von Schwimmern und Aufhängungsgestänge die Verwendung von Dutzenden von Schwimmern auf einem großen Platz mit einem Antrieb auf einer Welle ist es notwendig, erhebliche Kapazität zu erhalten. Diese Lösungen und kann nicht kosteneffektiv angesehen werden und in der Lage das gravierende Problem der Energiesicherheit ansprechen - ist ein komplexes und Metall-Kinematik und die Nutzung von in der Prototypkette als flexible Verbindung in Kontakt mit Meerwasser und damit einen kleinen Anteil an der Arbeit haben.
ZUSAMMENFASSUNG DER ERFINDUNG
Das Ziel dieser Gruppe von Erfindungen, Energie aus erneuerbaren Quellen zu erzeugen ist, in erster Linie aus Meereswellen, die Effizienz und die Kapazität der Leistung erhöht wird, bis Megawatt, und die Zuverlässigkeit der Wellenkraftwerke, sondern auch die Einrichtung auf der Basis von einfachen und kostengünstigen vorgefertigten modularen Kraftwerke unter Verwendung als zusätzliche, und die Energie der Sonnenstrahlung und Wind und Schöpfung auf dieser Basis in verschiedenen Branchen und Wohnanlagen, die nicht nur Strom verbrauchen, sondern auch die mechanische Energie der rotierenden Welle.
Allgemeine technische Ergebnis in der Umsetzung aller Ausführungsformen der Gruppe im Rahmen ihrer unabhängigen Ansprüche ist nutzbare Energie aus dem Meer oder Meereswellen, dh Nutzung (Nutzung der Nutzen) ihrer Energie zu erhalten, wird in Rotationsenergie PTO-Kraftwerk umgewandelt bestehend aus identischen Modulen. Zur gleichen Zeit, nach Ansicht des Autors, erzielte sie einen höheren Wirkungsgrad im Vergleich zu Analoga, und die nutzbare Leistung, die Sie von wegnehmen kann die Welle für am Verbraucher Recycling Megawatt sein kann und es kommerziellen Wert hat. Die Erfindung löst damit das Problem.
Die Erfindung ist graphische Bilder dargestellt, wobei
 |
 |
 |
||||||||||
| ||||||||||||
Fig. 1 - Wave-Knoten Installation mit Schwimmer suspendiert in zweiarmigen Hebel;
Fig. 2 - Installation Einheit mit der Kommunikation durch den Block;

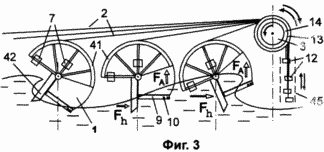

Fig. 3 - Seitenansicht der Anlage mit der Suspension von mehreren Schwimmern an den zweiarmigen Hebel in Form eines Segments einer Riemenscheibe;

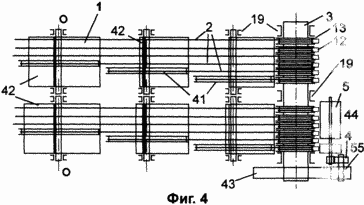

Fig. 4 - eine Draufsicht der Anlage gemäß Fig. 3 Schwimmer in mehreren Reihen (in 2 Reihen gezeigt);
Fig. 5 - eine Seitenansicht der Welle mit der Installation von Schwimmern an der Aufhängung von geschlossenen Verbindungen;
Fig. 6 - Draufsicht auf die Anlage nach Fig. 5;

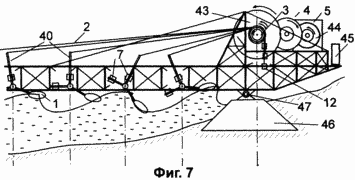

Fig. 7 - eine Seitenansicht der Landanlage Option Anordnung mit Aussetzung der Schwimmer auf den zweiarmigen Hebel;

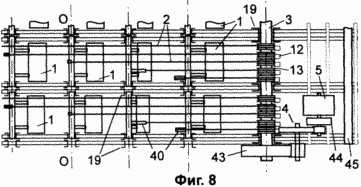

Fig. 8 - eine Draufsicht der Anlage gemäß Fig. 7.

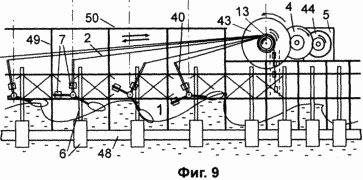

Fig. 9 - eine Seitenansicht eines schwimmenden Installationsoption mit Schwimmern in den zweiarmigen Hebel aufgehängt.
 |
 |
 |
 | ||
 |
Fig. 10 - Kraftwerkskreislauf mit möglichen Varianten ihrer Struktur und verschiedene Möglichkeiten, Nutzung von Wellenenergie und Windenergie. Fig. 11 - eine Seitenansicht des Schwimmers wirkungsvollste Form für den Einbau der Fig. 5. Fig. 12 - Freilaufkupplung von der Art Ratschenmechanismus Wellendrehung mit Anschluss auf der Trommelklemm; |
|
Das Wesen der Erfindung und eine Reihe von Besonderheiten auf, eine Gruppe von Erfindungen Varianten des vorgeschlagenen Verfahrens Nutzung erneuerbarer Energien zusammenzubringen, sondern auch behauptet, das Gerät die Energie des Meeres und der Meereswellen, als die Hauptquelle, mit einer Vielzahl von Schwimmern 1 umwandeln (Abb. 1 - 9) in dem Modul (dh der gleichen Art) Zelle transparent für den Durchgang der Wellen des harten Masse des Kraftrahmens, flexible Kupplungen 2, in besonderen Fällen, Stahl oder Nylon Seile oder Ketten installiert ist, und Kupplungen 14 und eine Einwegdrehbewegung der Trommel 13 wird die Energie der Niedergeschwindigkeits bis zu 500 U / min, die rotierende Welle 3 PTO und dann auf die Welle durch die Gänge 4 verbindet, mit Kupplungen, Verteiler, Getriebe und Adapter, verschiedene Energieverbraucher mit für ihre Arbeit Drehmomentwelle. Jeder Schwimmer 1 verfügt über eine eigene Kupplung 14, eine oder mehrere von denen, in besonderen Fällen an einem Strang ziehen Stifte in Pakete verwenden. Da die Verbraucher die Generatoren 5, verschiedene Pumpen, Entsalzungsanlagen auf der Grundlage von zum Beispiel Vakuumdestillationsanlagen und Umkehrosmose mit Hochdruckpumpen 50-150 atm, Mühlen, Brecher und andere. (Abb. 10). In besonderen Fällen die Rahmenkraftwerke, die auf einer Wasserfläche von 1-100 m und mehr, und stellen Sie die Windgeneratoren und Solarenergieanlagen zu nehmen, die sich ergänzen und werden je nach Wetterbedingungen. Um insgesamt Kapazitäten von mehreren Kraftwerkseinheiten, in besonderen Fällen über Kardan Getriebe, oder über die Kupplungen, Sekundärwellen 55 verbunden (oder Wellen des dritten und den folgenden Stufen der Zahnräder), angetrieben durch die Zapfwelle 3 verschiedene Module. Dadurch verringert sich die Installation von Metall.
Kraftwerke setzen am Ufer auf einem schwenkbaren Träger 47 (Abb. 7) oder auf Pfählen oder einem schwimmenden Ponton unsinkbar über 6 und 48 (Abb. 9), während die minimale Baugröße des Kraftwerks, um die Ablagerung und die Bay-Welle sollte zu vermeiden sein, die Länge und Breite von nicht weniger als 3 und die Höhe - und nicht weniger als das 1,1-fache der maximalen Wellenhöhe Kennlinien-Betriebsbereich. 6 und Pontons 48 sind von länglicher Form, beispielsweise Stahlrohre gebrühten Enden, oder sie werden in einer horizontalen Position unter Wasser bis zu einer Tiefe von 0,1 bis 10 m, oder in einer vertikalen Position, mit einstellbarem teilweisem Eintauchen hergestellt platziert. Recent durch Krafteinwirkung auf eine bestimmte Tiefe eingetaucht, und somit die Position der Wasserlinie zu regulieren, t. E. Die Höhe der Position der Plattform relativ zum Wasserspiegel. Dann vertikale Pontons 6 befestigt relativ zu dem Rahmen, mit Schloss, t. To. Es ist sehr wichtig, Knoten. Insbesondere wird eine vertikale Pontons 6 von Composite-Flaschen unterschiedlicher Durchmesser - klein (im Vergleich zur Größe der Schwimmer 1) in der Oberflächenwasserschicht mit einer Dicke von 1-10 m und einem großen Durchmesser - eine größere Tiefe (Abb. 9). Diese Form des Pontons 6 als Stütz Karkasse Komponente zur Verbesserung der Transparenz Rahmen übertragen Wellen bevorzugt, t. E. ihre Exposition gegenüber Wellen zu reduzieren und die Streuung führt zu einem Verlust an Energie. Dies ist die optimale, da der Tragrahmen ohne Pontons 6 und 48, obwohl größere Vorteile hinsichtlich der Energieverluste zu reduzieren, aber es ist kaum möglich (vielleicht mit Hilfe von Ballons oder Luftschiffe, aber es ist zu schwierig, da Windlasten zu implementieren) . Die horizontalen Pontons 48 sind unter Wasser in einer Tiefe von 1-10 Metern mit Hilfe von Streben, mit einer Gesamttonnage von tun gleich bis zu 50% der Summe der Gewichte und ihre Plattformen platziert. Wasserlinie Position und eingestellt, indem auf der Plattform, um die Ballastwassertanks zu füllen.
Ist, um zu verhindern, Überflutung der Montage durch Löcher und Lecks, in besonderen Fällen das Innenvolumen des Schwimmers Pontons 1 und 6 und 48 mit wasserbeständigen dichten gazozapolnennymi poröse synthetische Materialien, wie Schäume oder Polyurethan-Schaumstoffen gefüllt. Das Gesamtvolumen der Pontons 48 und 6, in Kubikmetern, 1,1-5-fache Gewicht der Plattform zu machen, in Tonnen, wird der Steg 6 durch Bereich Plattform partitioniert, so dass sie in den Weg der Wellen angeordnet sind, auf die Schwimmer auftrifft 1 und der Abstand zwischen dem vertikalen Steg 6 in der oberen Wasserschichtdicke von 1,10 m gehalten 3-5000 mal größer ist als ihre Querabmessung. Das Gesamtvolumen aller floats 1, in Kubikmetern ist aus das Gesamtgewicht zu 0,5-3,0, in Tonnen, die gesamte Plattform mit der Ausrüstung und Menschen. Kraftwerk Schwimmdock kann eine sogenannte schwimmenden Inseln mit Industrie- und Wohnbauten sein, ihre equip Anker mit Winden und Wasserräder, wie die Plattformrahmen Peripherie, es und Manöver zu bewegen, durch seine eigene Welle 3 Abtrieb.
Aufgrund der Variabilität der Intensitäten der Erregung, Wind oder Sonnenstrahlung, entsteht das Problem der Stabilisierung der Ausgangsparameter des Kraftwerks. Um dies zu erhalten Zwischenlager potentielle Energie besitzen, und dann unter Verwendung des entsprechenden Motorgenerator angetrieben wird, zu rotieren, die Rotationsgeschwindigkeit und die Ausgangsspannung von der durch eine Rückkopplungseinheit stabilisiert, die Zufuhr der Produktzufuhrmotors steuert. Solche kann ein Produkt sein, beispielsweise Wasserstoff, die durch elektrolytische Umwandlung nach der Anfangsenergie der rotierenden Welle in Strom mit Parametern instabil, ungeeignet für die gemeinsamen Benutzer, aber geeignet für Elektrolyseure hergestellt wird. Im besonderen Fall von Primärenergie wird unter Verwendung eines Hochfrequenz-Leistungsgenerator 5 erhalten wird, wenn bei 7000 bis 25.000 U / min mit einem Step-up des Verteilergetriebes und den Induktor gedreht verwendet, um Wasser zu erhitzen und Hochdruckdampf in einem Dampfkessel erzeugen. In besonderen Fällen solche Energiequelle ist Druckluft, die in die Hochdrucktanks oder Wasser in den Vorratsbehälter gepumpt wird, die in einer Höhe von zum Beispiel mehr als 10 Metern über dem Meeresspiegel gebaut wurde, die in den Tank des Meerhydraulikpumpen gepumpt wird. Diese Energie wird dann verwendet, um Dampf zum Antrieb, Gas- und Wasserturbinen bzw. die Stabilisierung der Ausgangsparameter durch die Zufuhr von Energie zu den Turbinenschaufeln Einstellung der Rückkopplungsblock verwenden. Sie können hergestellt werden, und andere High-Potential Energie, wie Kalziumkarbid dann Acetylen zu erzeugen.
auf einem in Form einer starren Surround-Unterstützung der Leistungsrahmen ist transparent für die Wellen der Wasseroberfläche, die Welle 3 PTO-Kupplungen 14 einseitige Drehung, eine Vielzahl von Schwimmer 1 an der Unterseite: Die beanspruchte Vorrichtung und ihre konstruktiven Merkmale im Rahmen des unabhängigen Anspruchs der Erfindung lassen sich kurz wie folgt beschrieben werden zweiarmigen Hebel Schultern und Schulterlänge nicht kleiner ist als die maximale Amplitude der Wellen, die charakteristisch für den Betriebsbedingungen. Der zweite Arm 40 ist befestigt, um eine flexible Verbindung 2 wiederholt die Hülle Trommel 13 auf der Hülse 14 auf die Einwegdrehung der Gelenkwelle 3 (Fig. 12), wobei, nachdem das Teil dreht sich um die Trommel 13 Bindung 2 auf der Trommel 13 montiert ist, und die Verbindung mit dem freien Ende 2 Last 12 seiner Spannung ausgesetzt. Das Gewicht der Last wird 12 empirisch wie möglich gewählt, aber so, dass bei abgesenktem Schwimmer 1 und der Abwesenheit somit Spannungsanschluss 2 auf der Seite des Hebels 40 mit Schwimmer 1, das Drehmoment der Last 12 ist ausreichend, um den Innenwiderstand (Reibung) zu überwinden Kupplung 14 und Drehen relativen 3 Welle auf die Richtung der Wirkung der Last 12 das Wort "Modul" sollte nicht vergessen werden, dass der Bau des Kraftwerks als Standard ausgelegt ist, die jeweils andere Blöcke anstößt, die entweder aus einem Stück aus Stahlblech und zusammenklappbar geschweißt werden können, von Standard Komponenten. Beachten Sie, dass das Kraftwerk ein Megawatt Leistung ist gegeben ihre Fähigkeiten in Bezug auf die bekannten Wellen Einstellungen zu markieren, die, meiner Meinung nach, nicht in der Lage sind eine kosteneffiziente Leistung in der Größenordnung von Megawatt zu liefern. Besondere Fälle von Geräteleistung oben und im Folgenden in der Beschreibung einer Gruppe von Erfindungen beschrieben.
Eine der wesentlichen Unterscheidungsmerkmale der Gruppen von Varianten des Verfahrens und der Vorrichtung besteht darin, dass das Eigengewicht des Schwimmers 1 in den Ausgleichsgewichte Waagen schwimmt Federungssysteme: Ausgleichsgewichte 7 oder zweiarmigen Hebel mit dem Schwimmer 1; oder (Abb 1-4 7-9.) Verwendung einer Last 8, die in eine geschlossene flexible Verbindung 2 (Fig. 5-6) befestigt ist, geworfen über 4 Riemenscheibe 21 angebracht ist an den Ecken eines imaginären Rechtecks die ABCD-Typ, für jedes seiner 13 Trommelkupplungen 14 auf der Welle 3.
Nach der Montage wird das Kraftwerk gesteuert wird, in Abwesenheit von Wellen schwimmt die Eintauchtiefe innerhalb von 1 0,0001-0,5 ihres Volumens, wird dies mit Hilfe dieser Waren erreicht, aber die Schwimmer 1, empirisch ausgleichend, unvollständig zu machen, zu den Schwimmern 1 nicht in hängen der obere Punkt und ging unter dem Einfluss eines Vorteils für die 0,1-100 s nach einer Welle der Rezession nach unten. Trim und bequem für Wartung und Reparatur, wie manuell, beispielsweise ermöglicht durch Schrott oder Halterungen verwenden, stoppen sehr massiven Schwimmern 1, Volumen, beispielsweise bis zu 10 bis 30 Kubikmeter, so dass sie die oberen Punkte Schwingungsamplitude und fixieren, wodurch die Drehung der Welle zu stoppen 3. Die Welle wurde gestoppt und durch an der Spitze Fixierung 12 Zuglast Verbindungsschaltung 2 in der Suspension von Fig. 1-4; und Fig. 7-9, oder durch die Tiefpunkte der Amplitudenschwankungen Lasten Fixierung, wenn die Anlage 8 in Fig. 5-6.
In besonderen Fällen berichtet, und Ausführungsformen, Verfahren und Vorrichtungen zum Beschleunigen der Schwimmer Absenken 1 nach unten ihrer befestigten Behälter 9 mit den Löchern 10a und der flexiblen Elemente 11 als frei hängenden absorbiert Wasser Materialien, wie Seile, Fäden, Schwämmen (Fig. 11 ) - 1, wenn Schwimmer im Wasser abgeschreckt, ihr Gewicht und Einfluss auf die Welle von fast unmerklich gepflückt, und wenn ein Schwimmer über dem Wasser nahm sie wiegen genug, um den Schwimmer im Wasser 1 schnell zu senken. Wenn unter Wasser schwimmt 1 der Behälter 9 mit Wasser gefüllt und nahm schwebt über dem Wasser durch die Öffnung 10 für 1-100 Sekunden entleert sich, wodurch die frühen Schwimmer 1 Senkung nach der Welle abnimmt.
Ein wesentliches Merkmal der beanspruchten Erfindungen ist , dass in nützliche Arbeit umgewandelt wird nur Auftrieb Archimedes arbeiten Sipy F eine Frontalkraft und der hydrodynamischen Druck F h ergibt, die auf die Wellen , die von Schwimmern (siehe Fig . 1-3 . ). Diese Kräfte können zehn Tonnen, und sie sind offensichtlich viel größer in der Größe als sein eigenes Gewicht von echten Schwimmer 1 und gewinnt somit mehr Leistung im Vergleich mit der Arbeit durch die Absenkung der Schwimmer 1, liegt auf der Hand (Sie können natürlich zu machen und schwere Schwimmer 1, aber sie werden dabei Wellen sehr wenig).
Eine weitere wichtige Gruppe von wesentlichen Merkmalen gemeinsam mit der Gruppe von Erfindungen ist die Kinematik zu vereinfachen und die Zuverlässigkeit davon zu erhöhen aufgrund der Anwendung von der Trommel 13 auf der Hülse 14, Einweg Drehung mit Anschluss 2 am Mittelpunkt Klemm 15 (beispielsweise mit Schrauben) nach dem Teil dreht es sich um Trommel 13 (Fig. 12). Die Verwendung der Kupplung 14 mit Ratsche, und die Anzahl der Hunde 16 und die Größe ihrer jeweiligen Zähne 17 sollte eine Sicherheitsmarge, geeignete flexible Spann bieten Anschlüsse 2 auf Werte in der Größenordnung von zehn Tonnen der bequemsten als Einwegkupplung Rotation. In der Praxis sollte der Wert der Bruchfestigkeit in Tonnen, nicht weniger als die Hälfte des Wertes des Volumens an den Schwimmern 1 entspricht, in Kubikmeter. Stromkupplung 14 Ratchet und Trommeln 13 auf der Welle 3 PTO montiert auf Schlitze 18 oder dem rechteckigen Pflanzung im Falle einer Welle mit rechteckigem Querschnitt, nahe beieinander, so dass ihre Zahl auf einer laufenden Meter Welle die maximal mögliche war - wirklich die 10 setzen - 15 14 Gelenke, die spiel ziehen zusammen in einem einzigen Paket mit Schrauben und Muttern zu beseitigen. Dementsprechend auf der einen Meter Zapfwelle 3 "sammeln" Leistungsimpulse gleichzeitig 10 bis 15 schwimmt 1, die als die Welle 3 in mehreren Reihen auf einer oder beiden Seiten der Welle festgelegt sind 3 und in einer oder mehreren Reihen, Welle 3 senkrecht oder in einem Winkel dazu (Fig. 3-9). Als Ergebnis "out of sync" out of sync handeln, fusionieren die Menge der Impulse von Dutzenden und Hunderten von Schwimmern in einem konstanten Drehmomentwelle 3 PTO, mit niemandem in der Theorie, eine gegebene Leistung. Kraftzapfwelle 3, und da die Drehwellen schwimmt auf zweiarmige Hebel 1, drehen sich in Lagern 19 Roll- oder Gleitele. Für eine gleichförmige Rotation der Welle 3 verwendet Schwungrades 44. Das Zahnrad 43 für einen größeren Durchmesser hat Funktionen, wie 2-6 Meter und mehr macht. Da solche großen Getriebe darf nur auf einzelne schwere technischen Anlagen hergestellt werden, sind sie sehr teuer und schwierig zu transportieren, die Räder und durch sie angetrieben können in situ hergestellt werden, beispielsweise durch Schweißen von Metall und Zähne 51 (Abb. 13) kann gemacht werden, der Segmente von Stahlstangen oder Zylinder mit einem Durchmesser von 10 bis 100 mm, die koaxial zu der Felge des Rades verschweißt ist (der Stange square) mit einer erhöhten Schweiß durch Schweißstäbe und koaxial zusätzliche 4-8 mal kleiner im Durchmesser.
In besonderen Fällen stoppt die Amplitude der Bewegung der Schwimmer 1 Begrenzung der Federn und Gummi verwenden. In besonderen Fällen verwenden die beanspruchten Verfahrensvarianten und spezielle Geräte, die optimale Form von Schwimmern, die zusammen sollten die meisten der möglichen, tatsächlichen 0,1-0,9, die Oberfläche durch das Kraftwerk besetzt besetzen. Die Berechnung zeigt, daß die höchste Effizienz zu erreichen, sollte flache Bodenfläche 1 schwimmt hergestellt werden, die in Abwesenheit von Wellen parallel zur Wasseroberfläche sein muss und Mindesteint schweben. Wenden Sie 1 schwimmt in Höhe von 2 bis 0,1 für Betriebsbedingungen Kennwerte der Wellenhöhe.
Somit kann in besonderen Fällen verwenden floats 1 von zylindrischer Form mit einer horizontalen Erzeugenden (Fig. 3-4). Schwimmern 1 ist montiert auf einem der Arme des zweiarmigen Hebels 40, der Hebel 40 mit Schwimmern Gleichgewicht über cargo 7, eine flexible Verbindung 2 in Eingriff mit dem anderen Arm 40 des Hebels, um das Ende der Verbindung 2, nachdem es um die Trommel 13 aufgehängten Last 12 Einwickeln es Spannen mit dem slack nicht ist mehr 0,005-0,5 m. die Verbindung Anzahl der Umdrehungen um die Trommel 13, vor und nach seinem Befestigungspunkt ist so gewählt, dass die Länge der Wunde zu dem Punkt der Verbindung zwei Befestigungs nicht weniger war als die Hälfte der maximalen Amplitude der Bewegung des Hebelarmes 40 gegenüber dem Schwimmer 1. das Gewicht der Last 12 abholen ausreichend, um die innere Reibung zu überwinden Kupplung 14 mit der Welle 3 und dessen Drehung relativ von der Last 12, wenn eine Welle mit einem slump Drehmoment von dem Hebel 40 mit Schwimmer 1 ist nahe Null an der Welle 3 in der Wirkungsrichtung des Kraftmoment sicherzustellen. Die Last 12 angeordnet ist, zum Beispiel auf der Führung 45, wie bei dem es sich entweder ein hohles Rohr (Last im Inneren) oder Schiene oder jede Röhre, falls die Laderaumabdeckung und diese Führung ist frei entlang es zu gleiten. Hebel 40 floats 1 drehbar in einer vertikalen Ebene in ausgerichteten Lagern 19 auf dem Rahmen montiert (Fig. 1-4 Käfig nicht gezeigt) und in Abwesenheit von Wellen 19 sind oberhalb der Wasseroberfläche, wobei die Drehachse OO Hebelwelle 40 parallel Lager 3 und in einem Abstand von 0,1 bis 8 m von der Oberfläche an den jeweiligen Größen gelegen schwimmt 1.
Die Erzeugende des Zylinders des Schwimmers 1 parallel OO Hebeldrehachse und senkrecht zur Achse des Schwimmers Schnitt die Form abgeschnitten an der Unterseite eines Kreissektors aufweist (Fig. 1c) begrenzt auf der einen Seite, in der Abwesenheit von Wellen, die vertikale, bis zu 30 Grad die Ebene senkrecht zu der Schnittlinie. Dieser Aspekt der Schwimmer ist mit einer Klinge 42 in Form einer Pfanne oder einer Schaufel versehen und schwimmt 1 orientieren seitige Eimer / Schaufel auf der Vorderseite der anrollenden Wellen. Floats dieser Form sind im Wesentlichen vor, ein Arm des zweiarmigen Hebels. In Abwesenheit von Wellen der Abstand von der Drehachse OO Hebel auf die Wasseroberfläche gesetzt, so daß die untere Grenzlinie des Sektors einen horizontalen Querschnitt des Schwimmers hat bis zu 30 Grad.
Eine Welle entlang einer beliebigen Anzahl von Schwimmern angeordnet in drei oder mehr Reihen, wobei der Eingriffspunkt der Verbindung mit dem Hebel 2 1 a Schwimmer 40 in der Ebene hergestellt senkrecht zur Drehachse 3 und die entsprechende Verbindung der Trommel 13 auf der Hülse durchquert 14, die diese Bindung 2 umgibt.
In einem speziellen Fall, einen zweiten Arm 40 zweiarmiger Hebel gegenüber dem Schwimmer 1 ist in der Form eines Segments 41 hergestellt (Fig. 3) koaxiale Hebel 40 Riemenscheibe, flexible Kupplung 2 Gang herum, und die Verbindung 2 starr befestigt ist, beispielsweise in dem entfernten Punkt des Intervalls in Bezug auf die Welle 3, d.h. in dem Punkt ganz links in Fig. 3.
In einer weiteren besonderen Ausführungsform ist eine flexible Verbindung 2 des Schwimmers 1 mit der Abtriebswelle 3 aus einem geschlossenen, rechteckigen ABCD (Fig. 5-6), deren Ebene senkrecht zur Welle 3 und die Ecken des Rechtecks ABCD Riemenscheiben 21 sind auf dem Rahmen montiert ist (Daten Figuren sind die vertikalen Seiten des Rechtecks, und einer von ihnen nicht einen Schwimmer und befestigen 8 ist an der gegenüberliegenden Gegengewicht gezeigt), angebracht. Eine Welle 3 über dem Wasserniveau am oberen horizontalen Teil eines Verbindungs Schwimmer 2 in der Form eines kreisförmigen Zylinders mit einer vertikalen Erzeugenden (Fig. 11) an der Unterseite des Schwimmers 1 volnootrazhayuschuyu befestigen skirt 9 in Form der Mantelfläche eines Kegelstumpfes mit einer vertikalen Drehachse vorgenommen, angrenzend an die Unterseite des Schwimmers nach oben erstreckt und über der Basislinie von Berührpunkt ein Loch 10 in der Schale aufweist. Diese Form der Rock 9 erzeugt einen Zusammenstoß der Wellen gegen eine zusätzliche Auftriebskraft als Bestandteil des hydrodynamischen Druck. Der obere Teil der Schürze mit Löchern 10 bildet ein Reservoir-Typ-Sieb, Senken, wodurch die Schwimmer nach der Rezession Welle. Frachtgegengewicht 8 ist so gewählt, daß in Abwesenheit von Wellen Wasserflugzeug Basis 1 in der 0,001-0,02 m eingetaucht wurde, obwohl zulässig und Eintauchen, aber dann ist die Effizienz der Anlage niedriger sein wird. Die unteren Riemenscheiben 21 sind zwei Anschluss unter Wasser, wobei der Abstand zwischen den oberen und unteren Riemenscheiben 21 auf der Wasseroberfläche bildet Wellen in Abwesenheit desselben, und mindestens die Hälfte der maximalen Wellenamplitude Charakteristik Wasser bestimmt Service.
Und es sollte angemerkt werden, dass die Verbindung 2 in dem Fall der Schwimmerarm Aufhängungssystem 1 (Fig. 1-4) nicht zwingend aus einem Stück Kabel oder Kette erfolgen. Diese Verbindung 2 integriert sein kann, und es ist auch kostengünstiger, und zwar von Punkt 1 an der Befestigungstrommel zu schweben 13 Link 2 kann aus einem dicken Seil Durchmesser hergestellt werden, zum Beispiel 16-50 mm dick und mehr Seil geschnitten werden können, und durch 12 Lastspannung auf der Trommel 13 ist ein Durchmesser unterschiedlichen Drahtdurchgeführt werden, beispielsweise 6-12 mm, die an der Trommel 13 befestigt ist, unabhängig von der dicken Seil. Die Tatsache, dass die Auftriebskräfte, die auf den Schwimmer wirken 1 kann zig Tonnen und Tonnen sein und 12 Gew Zugbeanspruchung Verbindung 2 ist beispielsweise nur 20 bis 200 kg. Daher ist die Verwendung von zwei Verbindungskabeln unterschiedlicher Durchmesser, die Breite des Trommel 13 zu reduzieren und dadurch die Anzahl der Kupplungen 14 an der Gelenkwelle 3 an einer seiner Länge zu erhöhen und damit die Anzahl der Schwimmer zu erhöhen und die Leistung an der Welle 3 aufgenommen erhöhen.
Auch im Falle eines geschlossenen Verbindung und die letzten beiden können integral hergestellt sein: thick Seilkraft durch den Schwimmer 1 an der Welle 3 über den CDB Blöcke und dünn getragen wird - der Schwimmer 1 an der Welle 3 durch die Einheit A (Figur 6).
Ein wichtiges Unterscheidungsmerkmal allen gemeinsam Gruppe von Erfindungen ist die Existenz von Bewertungsformeln, so dass für die Gestaltung und Erstellung des Wellenkraftwerks seine maximal erreichbare Leistung beurteilen zu können, abhängig von dem Bereich durch das Kraftwerk besetzt, sondern auch von der Anzahl und schwimmt Größen 1, wobei die Wahl, von denen sie abhängig von Höhe und Wellenlängencharakteristik von Gewässern bestimmt Dienst gemäß dem Ausdruck:
wobei N - Leistung für den Kraftwerkseinsatz von Wellenenergie erforderlich;
S 0 - die Gesamtfläche der Abschnitte 1 Schwimmer ruhige Oberfläche des Wassers;
- Dichte des Wassers;
1 g - Erdbeschleunigung;
h - Höhe der Wellen;
T - Wellenperiode;
S - Bereich des Querschnitts des Schwimmers 1 die Wasseroberfläche in Abwesenheit von Wellen;
n - die Anzahl der Hin- und Herbewegungen 1, wenn sie die gleiche Größe haben.
Abmessungen der Abschnitte 1 Schwimmer ruhige Wasseroberfläche nicht mehr als 0,1 bis 0,25 der Wellenlängen und die Höhe der Schwimmer innerhalb 0,1-2,0 der Höhe der Wellen 1 tun.
Eine weitere Gruppe von charakteristischen Symptome der gesamten Gruppe von Erfindungen ist, dass das Kraftwerk aus Rahmenelementen durch Verwendung von Metall besten hergestellt gesammelt unter Verwendung von Stahlrohren mit rechteckigem Querschnitt mit einer Seitenlänge von 0,04 bis 0,5 m, obwohl es möglich ist, Rohre zu verwenden, und Durchmesser von bis zu 2 m. Dies ermöglicht es, die Rahmenelemente, beispielsweise in der Fabrik, und dann den Transport der Probenbestandteile und zu sammeln Kraftwerk direkt in den Boden angeblichen Betrieb durch einfaches Verbindungselemente mit Schrauben und Muttern zu erzeugen. Diese Technologie reduziert die Installationskosten erheblich. Die Enden der Rohre gebrühten Rohre abgedichtet arbeiten in die Durchgangslöcher, die hermetisch verschweißten Rundrohrabschnitte (Rohre zueinander senkrechte Achse) mit einem Innendurchmesser von 10-100 mm für die Befestigungsschrauben. Bezeichnet verschweißenden getrimmte bündig mit der Oberfläche. So Rahmenelemente erhalten - Strahlen Auftrieb. Um sicher zu sein, wird das Innenvolumen der Strahlen mit porösen synthetischen Materialien wie Polyurethan-Schaumstoffen oder durch Löcher mit versiegelten Kappen, Stopfen, gefüllt, die in die Rohrwand schneidet. Somit wird die schwimmende Verlegung unsinkbar. Die Montage der Start direkt auf dem Wasser, die zuerst von schwimmenden Ponton Längsrohr Platzierung 48 (Abb. 9) und befestigen Sie diese mit Schrauben und Muttern Quer und Schwimmen, strahlte, und legen Sie dann die Diagonale (nicht unbedingt mit einem positiven Auftrieb) horizontalen Elementen des Rahmens, dann vertikale Pfosten 49, halten sie horizontale Balken auf verschiedenen Ebenen, und der Steifigkeit der Diagonalelemente in vertikalen Ebenen befestigt sind. Durch Hinzufügen von Elementen, die Erhöhung der Gesamtabmessungen des Modulrahmens in horizontaler Ebene 1-3000 m und mehr, als irgendwelche Beschränkungen für die Größen, mit Ausnahme des Zumutbaren, nicht zur Verfügung steht. Kraftwerke kann von 1 bis 10.000 und steifer Volumen Rahmenmodul (oder modular Zellen, die die gleiche ist) umfassen Bereich von 20-5000 Quadratmeter. m oder mehr, und in einem Modul kann als ein oder mehrere Schwimmer 1 in 3 oder mehr Reihen entlang der Welle 3. Die wirtschaftlichsten rechteckige Form Rahmenmodule mit den Abmessungen der Schwimmer 1 und der jeweiligen Zellen Skelett von 2 bis 20 m, installiert werden, je die Höhe für die Betriebsbedingungen charakteristischen Wellen.
Ein Rahmen auf Pfählen befestigt oder an der Küste auf Betonblöcke 46 und das Scharnier 47 mit horizontaler Drehachse über dem Wasserspiegel (Abb. 7) oder auf schwimmenden Träger, oder an den Seilen aufgehängt. Im Fall von Mustern in den Fig. 1-4 und 7-9 wird die Schwimmer 1 zum Beispiel mit einem Kran nach der Installation der jeweiligen horizontalen Balken. Für Pflanzen Rahmenhöhenposition in Bezug auf das Niveau des Wassers schwimmt wird durch teilweises Eintauchen in die gewünschte Tiefe Regel Pontons 6 (Fig. 9) gesteuert, die in dem Führungs vertikal beweglich sind und fest mit einem Schloß befestigt werden soll. Rahmenposition Onshore-Anlagen geregelt durch die Last 45 (7), die das Gewicht oder die Last 45 ändern kann, kann auf den Schienen bewegt werden, die Änderung der Armlänge; Position und kann durch vertikale Steg 6, in dieser Figur nicht ähnlich Fig eingestellt werden gezeigt. 9. Alle Optionen Einstellungen, falls erforderlich, ausgestattet mit Deck 50 auf den Säulen 49, die die Windgeneratoren, Solarwechselrichter rühren, sondern auch Industrie- und Wohngebäuden. Das Zahnrad 43, die Welle 3, 4 Gänge und Generatoren 44 geschlossene dichte Schutzabdeckungen ist; Aus Sicherheitsgründen werden alle Teile auf allen Seiten, einschließlich des Bodens, in der Nähe Capron oder Metallgewebe oder Gitter bewegen.
Im wesentlichen starren, Leistungsrahmenleistung durch die Tatsache verursacht, dass die flexiblen Verbindungen Zugkräfte 2 zig Tonnen erreichen kann, und mit einer Dichte von zwei parallelen Verbindungselemente 10 bis 15 Stück pro Meter Länge der Druckkräfte Welle 3 PTO Rahmen kann hunderte Tonnen erreichen. Die Welle 3 und die Drucklager 19 auch sehr belasteten Spannungen 2 verbindet, so dass, wenn Sie eine große Dichte der Welle 3 durch Entladen oder Installation von Schwimmern 1 von beiden Seiten der Welle 3 zu gleichen Teilen zu machen, das heißt, kombinieren Ausführungsformen in den Fig. 1 und 2, wird eine Verbindung 54 durchgeführt (Fig. 12) des Schwimmers durch zusätzliche Seilscheiben, ein (beispielsweise die Riemenscheibe 20 in Fig. 2) oder mehr. Anderenfalls ist die Welle 3 sollte einen Durchmesser zu groß ist, wird es zu schwer und teuer sein. Somit wird, wenn die Gesamtleistung von der einseitige flexible Glieder 2 von 100 Tonnen und einem Abstand zwischen den Lagern der Stützwelle, ist 2 m, der Durchmesser der Vollwelle 3 ist aus Stahlsorte gefertigt 40 sollte daher mindestens 0,6 m. Sein, wodurch das Entladen der Welle 3, im wesentlichen seinen Durchmesser zu reduzieren, die Rentabilität erhöht. Um weitere Verbesserung der Rentabilität Welle 3 quadratische Box verwenden, die Rahmenstruktur, geschweißt, wie Stahlwinkel, Kanal oder Vierkantrohren, zB aus Vierkantrohr 52 mit einem Querschnitt von 40x40 bis 150x150 mm, mit einer Wand von 3 bis 10 mm (Abb. 13). Der Querschnitt der Welle kann 0,2h02 m sein, um kW Leistung zu erhalten, und mehr 0,5h0,5 m etwa 100 kW und höher zu erzeugen. Eine solche Welle in Gleitlager, wie Stahl drehen kann 40, eine dickwandige, einer in den anderen Ring 53 Breite von etwa verschachtelt 0,4-0,8 und einer Wandstärke von 0,06 bis 0,15 des Durchmessers des Rings. Ein Paar von Ringen kann die Welle Zwischen sein und trägt an seiner Länge, beispielsweise 2-40 m. Einer von ihnen kann stalebabbitovym sein oder Einsätze aus weichem Metall aufweisen. Ring 53 ist an dem Einbaurahmen befestigt ist und den Rahmen 3 an der Welle, beispielsweise Schrauben und die Ecken und die Ecken der Ringe Schrauben mit konischen Köpfen verschraubt; Schmierung ist in dem äußeren Ring 53 unter einem bestimmten Druck, oder mittels Pressfittinge kontinuierlich durch die Löcher durchgeführt.
Oben haben wir die wesentlichen Merkmale, die für alle Erfindungen Gruppe skizziert haben. Im Folgenden sind die charakteristischen Merkmale für unterschiedliche "Weg".
Die zweite Variante des Verfahrens unterscheidet sich von der ersten durch die Tatsache, dass die erneuerbaren Energiequellen erzeugt werden verwendet, um unter Verwendung von einem Generator 5, die elektrische Leistung, die instabile Charakteristiken der Frequenz- und Spannungsinstabilität hat wegen der Unruhe. Generator 5 wird durch die Welle 3 PTO gedreht. Strom verwendet, um den Elektrolyseur und der erzeugte Wasserstoff zu betreiben. Im speziellen Fall von Wasserstoff in dem Tank hergestellt und akkumuliert wird dann verwendet, um einen Verbrennungsmotor, die andere Drehstromgenerator zu betreiben, der Ausgangsparameter durch die Rückkopplungseinheit stabilisiert werden, die Steuerung der Wasserstoffzufuhr zur Brennkraftmaschine.
In der dritten Ausführungsform wird ein Verfahren erneuerbarer Energie verwendet, um eine Vakuumdestillationseinheit zu betreiben, und zwar von der Abtriebswelle 3 anzutreiben, eine Vakuumpumpe 22, beispielsweise des Kolbentyps und für bei einer Rotationsgeschwindigkeit von 0,1 Antriebs (Fig. 14) - 100 U / min der Welle 26 der Trommel 23, einem Verdampfer 25 innerhalb der Verdampfungskammer mit einer hochentwickelten Oberfläche des Verdampfers, 0,5 bis 1000 sq. m hygroskopische Material benetzt und mit Meerwasser getränkt. Benetzte Oberfläche ist in einem Luftstrom verdünnte mit einer Geschwindigkeit von 0,5 bis 5.000 m / s (durch Pfeile dargestellt) geblasen, die durch die offenen Enden mit zylindrischen Kanälen 24, die Wände dieses Materials in der Trommel, deren Drehachse ist horizontal, mit Abweichungen von bis zu 30 Grad, und das kreisförmige Rohr 25 ist mit der Verdampfungskammer koaxial. Die Kondensationswärme wird verwendet, um die verdampfte Flüssigkeit zu erwärmen.
Luft in die Verdampfungskammer durch eine verstellbare Dichtungstrommelwelle 26 gezogen wird, wird in Feuchtigkeit angereichert und absorbiert wird dann eine Vakuumpumpe an den gegenüberliegenden verbunden ist, verengt, Ende des Rohres und dann injiziert in die Spule 27, der Kondensator mit dem Gate 28 an dem Ende, durch das die Spule unter Druck gesetzt wird . Rohrverdampfungskammer 25 hat einen Zweig 29 mit Ventilboden-Gießen Wasserablauf, der mit einem Schwimmer 30 verbunden ist, in der Verriegelungskammer Erzeugungsgerät halten einen konstanten Wasserstand, die unter 25 Rohrachse gehalten wird, von dem Hahn angeordnet innerhalb der Spule des Kondensators 27, die in der eingetaucht ist, entsalzen Wasser. Branche binden Wasser Ansaugrohr 31 mit einem Reservoir von Wasserentsalzung, zum Beispiel direkt auf das Meer. Die Ausbeute an Destillat einzustellen und finden Sie den optimalen Modus durch das Gewindeventildrehstutzen 32, die Abdichtung der Trommelwelle 26 der Verdampfungskammer über eine elastische Manschette 33, zum Beispiel aus Silikongummi, und das UND-Gatter 28 an der Spule Ausgang erhöht auf Atmosphärendruck zu erzeugen, im Vergleich zu Kondensation beitragen Dampf. Die Pumpenwelle wird durch das Zahnrad 34 und die Welle 35 wird die Spule 36 zu erfassen, Tropf- oder Spritzwasser verwendet getrieben, auf dem Prinzip eines Zyklonfilter wirkt. Zur Verbesserung der Wasserverdampfung in dem Rohr 25 erwärmt, durch ein Element 37 (unter Verwendung einer elektrischen Heizung oder Heizung mit Heißdampf und andere.). Um die Verdampfung zu verbessern und die Belüftungseinrichtung 38 verwendet wird, beispielsweise eine Keramik mit feinen Poren, ein Rohr mit der Atmosphäre verbunden über das Steuerventil 39 durch die Ventilwirkung Öffnung erhalten "pseudoboiling" fluid Aufstrom durch eine Vielzahl von Luftblasen im Wasser, die im Inneren der Verdampfung auftritt. Entwässern der Sole wird durch Erhöhung des Drucks in der Verdampfungskammer über ein Ventil 32 oder ein zusätzliches Ventil auf dem Rohr 25 installiert hergestellt.
Druckregel Manometer 51. Es sollte beachtet werden, die verwendet werden können diese Destillationsanlage zu fahren, nicht nur die oben beschriebenen Welleneinstellung und ein anderes Gerät eine Drehwelle aufweist und eine ausreichende Leistung aufweist. Solche Vorrichtungen können insbesondere Windmotoren, Elektromotoren, einschließlich der Arbeit an der Solarzelle und Verbrennungsmotoren und etc sein ..
Detaillierte Beschreibung der Erfindung.
Ausführungsformen des Verfahrens durchgeführt wird, beispielsweise wie folgt. In Abhängigkeit von der erforderlichen Kapazität des Kraftwerks bestimmt wird, gemäß der Berechnungsformel, die notwendige Größe der es und die Anzahl der Hin- und Herbewegungen 1. Also, um die Leistung von 100 kW bei einer Wellenhöhe von 1 m und einer Periode von 6 Sekunden die Gesamtfläche, die von all den Schwimmern 1 sollte mindestens 240 Quadratmeter . m., die bis zu 20 floats 1 3x4 m für den Einbau von Fig entspricht. 3-4. Wenn die Dichte der Einsatz von Schwimmern 1, gleich 0,5 der Einbaufläche wird die Fläche des gesamten Kraftwerks 480 Quadratmeter. m., das entspricht zum Beispiel Abmessungen 24h20 m. Dieser Bereich ist mehr als 5000 Quadratmeter für 1 MW. m., es kann Setup mit einer Größe von 50 bis 60 x 100 m, sein, die auf die Größe eines Fußballfeldes nahe ist (fehlende direkte Proportionalität aufgrund der unvermeidlichen Blowout Wellenamplitude, wie es durch den Rahmen verläuft, und installieren Sie die Schwimmer). Aber in den Ozeanen und Meeren, gibt es viele Orte, an denen es mit viel größeren Wellenhöhe das ganze Jahr über Aufregung ist als 1 m, zum Beispiel vor der Küste von Indien, an der Westküste von Afrika und Südamerika, die Küste von Australien (PA Kaplin et al. "die Natur der Welt. die Banken", Hrsg., "dachte", Moskau, 1991), und es ist eine Einrichtung dieser Umgebung können 2-3 mal mehr Energie zu erhalten, die genug sein könnte, eine kleine Siedlung mit Strom zu versorgen. Eine grobe Abschätzung zeigt für beide Fälle, dass die Masse des Kraftwerks, die im wesentlichen eine Masse aus Metall ist 60-70 und 600-1000 Tonnen sein wird, respectively. Im Jahr 1999 Preise, die Kosten für die Rahmenmaterialien und Schwimmer ist 11-15000. Für $ 100-Kilowatt-Anlage, und etwa 100-160.000. Für $ Megawatt. Diese Beträge sind in etwa die Kosten für Strom durch diese Pflanzen erzeugt für 1 Jahr mit einer durchschnittlichen Wellenhöhe von 1 m oder 0,5 pro Jahr auf der Höhe der Wellen von 2 m (bezogen auf die Preise in Moskau und im Ausland Strompreise mehrmals höher) .
An die Stelle der beabsichtigten Verwendung oder zur Montagestelle (im Falle eines späteren Abschleppen zu einem Ort der Operation) gelieferten Komponenten Fabrik hergestellt: horizontal 48 und vertikal Pontons 6, horizontal, vertikal und diagonal Rahmenbalken, Schwimmern 1, Anschlüsse Kabel 2, Schrauben, Welle 3, Getrieben, verschiedenen Zahnräder, Getriebe und Generatoren, Deckelemente und Gehäuse und Gitter. In Ermangelung einer Wellenhöhe von 0,5 m, direkt am Wasser, wie in flachem Wasser und manuell mit Hilfe von Kränen (5-20 Tonnen genug) Rahmenanordnung Kraftwerk durchgeführt wird, montiert Schwimmern 1, die Welle 3, eine oder mehrere, auch gezahnt Räder, Kupplungen einseitige Drehung (Ratsche) und andere Ausrüstung, Generatoren, Deckelemente, Gehäuse und zusätzliche Ausrüstung. Führen Sie Ihre eigene Ausgleichsgewichte schwimmt 1 entsprechenden Gewichte 7 (Abbildung 1-4. 7-9) oder 8 (Abbildung 5). Da die Waren, können Sie Metall Container, Kisten gefüllt mit Sand verwenden. Von 1 Schwimmer strecken flexible Verbindung 2, entsprechend den beigefügten Zeichnungen, die Welle 3 und sie hingen Lasten 12 Spannung. Mit vertikalen Pontons 6 (Fig. 9), die durch vertikale Verschiebung der Führung und zu fixieren, zu regeln, die Höhe der Position des Rahmens relativ zu dem Pegel des Wassers und die notwendigen Bestimmungen der Schwimmer 1 - in Abwesenheit von Wellen an der Bodenfläche der Oberfläche des Wassers über die gesamte flache Oberfläche zu berühren und zu Eintauchen Schwimmer 1 minimiert wird.
Im Falle von Unruhen schwimmt 1 beginnen, um die Verbindung 2, so dass die Drehung der Welle 3 PTO zu schwingen und zu ziehen. Während einer Periode der Welle (4-20), wobei jeder Schwimmer 1 Kommunikation innerhalb von 1,5 bis 10 Sekunden während des Aufstiegs zieht und mit der Gesamtzahl der Schwimmer 1 bis 4 - 5 Stück ihres Nettoeffekt nahezu gleichmäßige Rotation der Welle verursachen 3, vorausgesetzt, dass 1 mindestens zwei Schwimmer in entgegengesetzten Phasen schwingen wird. Für diese Einbaumaße müssen die Wellenlänge nicht überschreiten. Wellenenergierecycling durch Verbinden mit der Welle 3 der verschiedenen Benutzer, beispielsweise gemäß dem Diagramm in Figur durchgeführt. 10. Wie sowohl Consumer-Geräte, die mechanische Energie der rotierenden Welle in elektrische Energie umwandeln, und Geräte direkt von der Drehwelle arbeitet. Letztere umfassen eine Vielzahl von pneumatischen und hydraulischen Pumpen, Brecher, Mühlen und andere.
Durch die Platzierung der Chassis-Windgeneratoren und Solarenergieanlagen, Vortrag zusätzliche Möglichkeiten für die Energieverbraucher, sondern auch für die Energiespeicherung in Batterien, oder für Produkte mit potentiellen Energie, wie Kalziumkarbid. Auf einer schwimmenden Plattform kann, zum Beispiel Fischverarbeitungsfabrik sein.
Die zweite Variante durchgeführt wird und, sondern verwenden ein elektrisches 5, eine Gleichspannung erhalten und diese für den Betrieb der Zelle und einem gasförmigen Wasserstoff (H 2) als Hauptverbraucher von erneuerbaren Energien. Wasserstoff wird ein hohes Potential Stromquelle, kann es in den Tanks, verflüssigt akkumulieren und später als hocheffiziente Kraftstoff breite Palette von Anwendungen, zum Beispiel für eine umweltfreundliche Automobil - Verbrennungsmotoren für Kraftwerke und viele mehr (für die Verbrennung H 2 erzeugt nur Dampf verwendet! ). Für 1 Kubikmeter. . M H 2 -Gas dauert 4-6 Kilowattstunden Strom, und für seine Verflüssigung - 2-3 kW · h. Somit ist es durch mit einer durchschnittlichen Tagesleistung von 100 kW , das Kraftwerk unter Verwendung kann von 400-600 Kubikmetern pro Tag von gasförmigem H 2 bei einem Megawatt Leistung erhalten werden - 10 - mal, und es hat bereits eine industrielle Bedeutung. Im besonderen Fall von H 2 für die Verbrennungsmotorleistung verwendet wird , in einem zweiten elektrischen Generator führt, die Ausgangsparameter , die in Frequenz und Spannung durch eine Rückkopplungseinheit stabilisiert werden - als ein ähnliches Diesel- und Benzinkraft. Somit wird die elektrische Leistung mit annehmbarer Parameter für den durchschnittlichen Verbraucher - 220/380 V, 50 Hz. In einem anderen Fall als Ergebnis der Elektrolyse erhalten wird, und Wasserstoff und Sauerstoff, die in Tanks und verwendet zum Schweißen und Schneiden von Metallen, wie zum Brennschneiden und Entsorgung von Schrott aus dem Abbau von Schiffen gesammelt werden.
In einer dritten Ausführungsform des Verfahrens sind die Energie von erneuerbaren Quellen verwendet, über die Zahnräder 34 (Fig. 14), 22 und zum Antreiben der Drehung der Trommel 23, der Verdampfungskammer 25 der Destillationsanlage und erhalten somit Frischwasserkondensats aus dem Meer zu einer Vakuumpumpe. In dem besonderen Fall, die Ausbeute an Kondensationswasser zu erhöhen, Belüfter mit 39 (die Wirkung "pseudoboiling" Flüssigkeit zu erhalten), sind der Fall der Verdampfungskammer schwarz lackiert und montiert unter den Strahlen der Sonne durch die zusätzliche Spule (Abb. 14 sind nicht angegeben), die in platziert der untere Teil des unteren Zweigs der Kammer 25, Hydraulikpumpen kaltes Wasser aus der Tiefe des Meeres gepumpt. Mit Wasser durch die Heizeinrichtung verdampfte 37 ist in dem oberen Teil der Zweige vorgewärmt. Durch Stellventil 32 über eine Entleerungsrate und der Druck in der Kammer 25 und durch das Ventil 28 der Druck in dem Kondensor-Wärmetauscher sind der beste Modus für die maximale Ausbeute an Kondensationswasser erhalten. Quantitative Daten über seinen Ausgang ist ziemlich schwierig, theoretisch zu bestimmen, und in der Praxis werden sie empirisch bestimmt werden. Dieses Verfahren steht nicht im Widerspruch die bekannten Gesetze der Physik und Thermodynamik, sondern auch zu den berühmten Brennereien ähnlich erleben. Und die meisten einfache Bestätigung der Wirksamkeit dieser Methode sind Tatsachen bekannt, die nasse Kleidung trocknet am schnellsten in den Wind, Verdunstung (das gleiche Trocknen) in einem Vakuum stattfinden, und die Kondensation bei niedrigeren Temperaturen beschleunigt und die zunehmende Dampfdruck. Bei diesem Verfahren wird in Kombination all dieser Faktoren.
.. Das Gerät, das heißt, besteht der Kraftwerksblock aus den folgenden Elementen und Komponenten: einen Träger in Form eines Rahmens Fest surround Kraft, die für die Wellen auf der Wasseroberfläche transparent ist, wobei die Welle 3 PTO, die Kupplung 14 Einweg Drehung der Trommel 13, eine Mehrzahl von Schwimmer 1 an der unteren zweiarmigen Hebel Schultern und Schulterlänge nicht kleiner ist als die maximale Amplitude der Wellen, die charakteristisch für den Betriebsbedingungen. Der zweite Arm 40 ist eine flexible Verbindung angebracht ist, wiederholt die Hülle Trommel 13 auf der Hülse 14, Einwegdrehung der Welle 3 PTO (Fig. 12) und nach dem Teil dreht sich um die Trommel 13 Bindung 2 auf der Trommel 13 angebracht ist und das freie Ende Kommunikations 2 suspendiert Last 12 seiner Spannung. Das Gewicht der Last 12 aus dem Zustand der Trommelrücklauf 13 in seine ursprüngliche Position in der Abwesenheit von Spannung von dem Schwimmer 1, angepaßt, wobei die Länge der Wunde auf der Trommel 13 vor und nach dem Punkt der Sicherungskommunikations 2 ist nicht weniger als die Hälfte der maximalen Amplitude der Bewegung des Hebelarms 40, gegenüber dem Schwimmer 1, wobei die Welle PTO beliebige Anzahl von Schwimmern 1 in 3 oder mehr Reihen aufgenommen, der Wasser die Größe der Abschnitte 1 floats ruhigen Oberfläche nicht mehr als 0,25 der Wellenlänge, und die Schwimmer 1 Höhe 0,1-2,0 der Höhe der Wellen-Charakteristik der Betriebsbedingungen die Anzahl und Größe der Schwimmer 1 sind in Übereinstimmung mit den Ausdrücken ausgewählt ist:
wobei N - Leistung für den Kraftwerkseinsatz von Wellenenergie erforderlich;
S - Querschnittsfläche des Schwimmers 1 ruhige Oberfläche des Wassers;
S 0 - die Gesamtfläche der Schwimmer von Abschnitten 1 von der Oberfläche des Wassers; - Dichte des Wassers;
g - Beschleunigung des freien Falls;
h - Höhe der Welle charakteristisch für die Wasserfläche des Vorhabens;
T - Periode dieser Welle;
n - die Anzahl der Schwimmer 1.
Das Wort "Modul" sollte beachtet werden, dass das Design des Gerätes, dh. E. Kraftwerk, als ein Modell entworfen, zu jedem anderen Blöcken verbunden werden, die entweder aus einem Stück aus Stahlblech und zusammenklappbar geschweißt werden können, von Standard Komponenten.
Verwendung von Stahlrohren und metallischen und Anti-Korrosions-Beschichtung in bestimmten Ausführungsformen der Rahmen eine rechteckige Parallelepiped-Form hat und eine der Seiten senkrecht zur Welle 3 wird der Rahmen von Mitgliedern. Kraftwerksmodule die gleiche Orientierung zueinander und starr mit Schrauben und Muttern in einer einzigen Struktur angebracht. Bewegungsbereich begrenzt durch Anschläge schwimmt 1 mit elastischen Elementen mit Federn und Gummi. Die Last 12 liefert eine Spannung von 2 aufgrund schlaffe weniger als 0,005-0,5 m, Last 12 auf der Führung angeordnet ist. Hebel 40 floats 1 montiert drehbar um die Achse OO in einer vertikalen Ebene in ausgerichteten Lagern 19 auf dem Rahmen montiert ist, parallel zur Wellenachse OO 3. Schwimmer 1 eine zylindrische Form mit einer horizontalen Erzeugenden parallel zur Achse OO aufweisen und senkrecht dazu in Form von Querschnitts an der Unterseite eines kreisförmigen Sektors von einer der Parteien in Abwesenheit von Wellen, senkrecht, bis zu 30 Grad, der Ebene senkrecht zur innerhalb von 30 Grad, der Schnittlinie begrenzt getrimmt. Diese Seite des Schwimmers 1 ist mit einer Klinge 42 in Form einer Pfanne oder einer Schaufel und ein Modul-orientierte Arbeitsgruppe Eimer / Schaufel auf der Vorderseite der anrollenden Wellen zur Verfügung gestellt. In Abwesenheit von Wellen der Abstand von der Achse OO, bis die Oberfläche des Wassers ist 0,1-8 E so eingestellt ist, dass die Schnittlinie des Sektors innerhalb von 30 Grad horizontal ist. In Abwesenheit von Wellen Tauch schwimmt 1 0,0001-0,5 ihres Volumens ist, schwimmt 1 zusammen mit dem Hebel 40 über Ladungs 7 Salden ausgeglichen sind. Durch den Boden des Schwimmers 1 befestigt Behälter 9 mit Öffnungen 10, die mit Wasser durch Eintauchen des Schwimmers unter Wasser gefüllt sind, und entladen durch die Öffnungen für 1-100 Sekunden nach 1 Schwimmer über dem Wasser heben. Nach unten von Schwimmern 1 Realisiert flexible Teile Wasser absorbierenden Materialien in Form von zahlreichen frei hängenden Seil oder Garn oder Streifen aus Tuch oder Schwamm. Das Innenvolumen der Schwimmer 1 sind mit wasserundurchlässigen gasgefüllten porösen synthetischen Materialien gefüllt. Das Leistungsmodul ist geringer Geschwindigkeit auf 500 U / min, Abtriebswelle 3, Set bestehend aus getrennten Teilen verbunden durch Kupplungen zusammengestellt. Die Welle 3 ist mit vier Übertragungsmechanismen ausgestattet, eine oder mehrere, mit Adaptern für die Verbraucher zu verbinden. Eingriffsverbindungspunkt 2 des Schwimmerarms 40 1 ist in einer Ebene senkrecht zur Drehachse 3 und durchquert die entsprechende Verbindung der beiden Trommel 13 auf der Hülse 14, die diese Bindung 2 umgibt. Die Werte der Bruchfestigkeit der Verbindung 2, die Trommel 13 und die Kupplung 14, in Tonnen, mehr als die Hälfte der ihnen zugeordneten Werte schweben 1, in Kubikmeter.
Um insgesamt Kapazitäten der verschiedenen Module des Kraftwerks, in besonderen Fällen die Sekundärwellen 55, angetrieben von der Abtriebswelle 3 verschiedene Module über Kardan Getriebe verbunden sind, oder durch die Leistungskopplung zu verbinden.
In besonderen Fällen kann der zweite Arm 40 zweiarmigen Hebel, gegenüber dem Schwimmer 1 die Form eines Segments 41 des koaxialen Riemenscheibe Arm, flexible Verbindung 2 umgibt sie und ist starr fixiert.
Kraftwerke entweder in der Nähe der Küste oder über Wasser gelegen. In letzterem Fall 48 das Modul mit horizontaler und vertikaler Pontons 6 bilden zusammen mit dem Rahmen schwimmenden Plattform, die Länge und Breite beträgt mehr als 3 Mal vorgesehen ist, und die Höhe mehr als 1,1-mal größer als die maximale Höhe der Wellencharakteristik Wasser bestimmt Service. Die vertikalen Teil 6 Pontons unter Wasser und in der Rahmenschienenmodul befestigt. Die Plattform ist mit Ankern und Winden ausgestattet ist, auf die Welle 3 über die Zahnräder, Kupplungen und Getriebe Wasserrädern verbunden an der Peripherie der Plattform installiert Manövrieren. 48 6 und Pontons haben eine längliche zylindrische Form auf, deren Innenvolumen gefüllt mit wasserundurchlässigen gasgefüllten synthetischen porösen Materialien, und das Gesamtvolumen der Pontons 48 und 6, in Kubikmetern, auf 1,1-5-fachen des Gewichts der Plattform, in Tonnen. Vertikale Pontons auf der Plattformfläche angeordnet ist, daß sie auf den Wagen nicht im Weg der Wellen auftreffen, ist der Abstand zwischen dem oberen Wasserschichtdicke von 1,10 m in anhalt 3-5000 mal größer als die Querabmessungen der Rahmenrohre 6 Pontons getaucht in Wasser, Dichtungs Wärme, die Enden und mit Steckern versehen, Kappen, mit einem porösen gasgefüllten wasserdichten Kunststoff gefüllten Rohren.
Im Falle der Küste Kraftwerksträger 46 Platzierung auf dem Boden montiert und dem Modul in der Mitte auf dem Träger 46 angebracht ist über das Gelenk 47 mit einer horizontalen Drehachse über dem Wasserspiegel. Es ist eine Ausgleichslast 45 das Gerät in der Betriebsstellung zu halten. Um das Kraftwerk in der Betriebsposition groß ist, beispielsweise erhalten, eine Breite von mehr als 30 m von dem Träger 46 in Richtung des Wassers und die Module sind mit sechs vertikalen und horizontalen Pontons 48, wie im Falle einer schwimmenden Plattform vorgesehen ist.
In anderen besonderen Fällen zu der Übertragungsmechanismus 4 verbunden ist mit einem elektrischen Generator an den Elektrolyseur 5 zu den Lagertanks von Wasserstoff und Sauerstoff verbunden ist. Ein Wasserstoffspeichertank ist mit einem Verbrennungsmotor mit einem zweiten elektrischen Generator, mit einer Ausgabeeinheit Parameter Stabilisierungs bereitgestellt verbunden Frequenz- und Spannungssteuerung der Wasserstoffversorgung.
Die Vorrichtung arbeitet wie folgt: im Falle einer Störung 1 floats beginnen, um die Verbindung 2, wodurch eine Drehung der Welle 3 zu oszillieren PTO und ziehen. Während einer Periode der Welle (4-20), wobei jeder Schwimmer 1 zieht Us 2 für 1,5 -10 Sekunden während des Aufstiegs und mit der Gesamtzahl der Schwimmer 1 bis 4 - 5 Stück ihres Nettoeffekt nahezu gleichmäßige Rotation der Welle 3 verursachen mit der Maßgabe, daß mindestens zwei Schwimmer 1 in entgegengesetzten Phasen oszillieren. Für diese Einbaumaße müssen die Wellenlänge nicht überschreiten. Wellenenergierecycling durch Verbinden mit der Welle 3 der verschiedenen Benutzer, beispielsweise gemäß dem Diagramm in Figur durchgeführt. 10. die Chassis-Windgeneratoren und Wandler von Solarenergie Durch die Platzierung, erhalten zusätzliche Möglichkeiten für die Energieverbraucher, sondern in Batterien zur Energiespeicherung auch, oder für Produkte mit potentiellen Energie, wie oben beschrieben.
FORDERUNGEN
1. Verfahren zur Rückgewinnung von Energie aus erneuerbaren Quellen schwimmt oszillierenden Wasseroberfläche mit Wellen nach oben und unten relativ zu dem Träger, wobei die Schwimmer durch ein Getriebe mit der Zapfwelle verbunden ist, die fest am Traglager befestigt ist und die mechanische Rotationsenergie an einen Verbraucher genutzt dadurch gekennzeichnet, dass der Träger für Wellen Rahmen aus modularen Komponenten zusammengesetzt, wie einem harten, voluminös, transparent verwendet wird zum Anordnen der Schwimmer, ausgewählt, deren Anzahl und Größe einer Zelle zu bilden, in Übereinstimmung mit den Ausdrücken
0 S = nS,
wobei N - Leistung für den Kraftwerkseinsatz von Wellenenergie erforderlich;
S - Bereich des Querschnitts des Schwimmers die ruhige Oberfläche des Wassers;
0 S - Gesamtfläche der Schwimmer Abschnitte der Wasseroberfläche; - Dichte des Wassers;
g - Beschleunigung des freien Falls;
h - Höhe der Welle charakteristisch für die Wasserfläche des Vorhabens;
T - Periode dieser Welle;
n - die Anzahl der Schwimmer,
die Abmessungen der Querschnitte der Schwimmer tun ruhige Wasseroberfläche nicht mehr als 0,25 der Wellenlängencharakteristik der Wasserfläche des Vorhabens und die Höhe der im Bereich von 0,1 durchgeführt Schwimmer - 2,0 auf der charakteristischen Wellenhöhe, während ein Gegengewicht regulieren die Eintauchtiefe mit ruhiges Wasser schwimmt in innerhalb von 0,0001 bis 0,5 Volumen und die Zeit der Abfahrt von der Spitze der Rezession im Wellenlängenbereich von 0,1 bis 100 s.
2. Verfahren nach Anspruch 1, dadurch gekennzeichnet, dass die Energie, die durch Verbinden der verschiedenen Verbraucher mit für den Betrieb der Drehmomentwelle und durch die Adapterzahnräder mit der Abtriebswelle der Auswahl verwendet wird, einen oder mehrere davon ausführen rechteckigen Abschnitt aus Metall von Schweiß ein Low-Speed-Leistung bis 500 rev. / Min der Welle; Sekundär, geführt von der Zapfwelle, verbinden Modulzellen Wellen der Antriebswelle oder Gelenkwelle Einwegkupplung die Drehung der Welle, mit den Trommeln angebracht ist, und die Anzahl der Gelenke ist nicht weniger als die Anzahl der Schwimmer; PTO ist über eine flexible Kupplung gedreht wird, die auf der Welle der Schwimmer getragen wird, entweder direkt oder über zweiarmigen Hebel, und um die jeweiligen jede Schwimmertrommel mehrmals gewickelt, nachdem ein Teil Verbindung der Umdrehungen an der Trommel befestigt, und das freie Ende davon ist mit einem System von Spannung verbunden und in Abwesenheit von Wellenlängen Verbindungen gewunden auf der Trommel vor und nach dem Punkt der Befestigung nicht weniger als die Hälfte der maximalen Amplitude der Hin- und Herbewegung der Kommunikation; die Gesamtfläche von den schwimmt auf der Wasseroberfläche besetzt, wird im Bereich von 0,1 gehalten - 0,9 quadratischen Teil der Wasseroberfläche, besetzt durch den Rahmen, das Innenvolumen gefüllt floats porösen wasserundurchlässigen gasgefüllten synthetischen Material, wobei der Boden des Behälters zu befestigen schwimmt Öffnungen versehenen Abschnitt, so daß nachdem sie mit Wasser zu füllen, wenn unter Wasser Behälter 1 entleert - 100 Sekunden nach dem Abheben der Wasser auf den Boden der Schwimmer schwimmt über die flexiblen Elemente aus Wasser absorbieren Material in Form einer Vielzahl von frei hängenden Seil oder Garn oder Stoffstreifen befestigen ungetrennt von der Wellenbewegung des Schwimmers zu gewährleisten, die Amplitude seiner Bewegung Anschläge Federn und Gummi verwenden.
3. Verfahren nach Anspruch 1 oder 2, dadurch gekennzeichnet, daß der Tragrahmen über mehrere horizontal schwimmenden und vertikal beabstandeten Pontons, einen Rahmen mit einer schwimmenden Plattform bildet, wobei die Länge und Breite von mehr als 3-mal mehr als die Höhe 1,1-mal größer als die maximale Höhe der Wellencharakteristik Wasser beabsichtigten Betrieb, das Gesamtvolumen aller floats in Kubikmetern, hergestellt ist 0,5 sein - in Tonnen 3,0 des Gesamtgewichts, die gesamte Plattform mit Ausrüstung und Menschen wird in der Plattform gesammelt eine Einheit , die auf einer Vielzahl von der Wasseroberfläche, von 1 bis 10.000, starren bulk Moduln 20-5000 m 2 mit dem Leistungsrahmen, Stahlrohre und Stahlprodukte mit Korrosionsschutzbehandlung und den Beschichtungseinheiten miteinander verbunden unter Verwendung hergestellt, sind die Plattform mit Ankern und Winden ausgestattet , an der Welle über die Zahnräder, Zahnräder Kupplung und das Getriebe Wasserrädern verbunden ist, die auf einer Plattform montiert sind, und mit ihnen bewegt wird, und das Manövrieren auf einem Rahmen Deck, Wohn- und Industriegebäuden gelegt und für geeignete Zwecke verwendet, Pontons längliche zylindrische Form unter Verwendung, 10 m mit einem Gestell, mit einer Gesamttonnage von tun gleich bis zu 50% der Menge an Gewicht, das sie und Plattformen, vertikale Pontons an einem Ende in das Wasser getaucht auf - das Innenvolumen von Pontons mit wasserabweisenden porösen gasgefüllten synthetischen Materialien gefüllt werden horizontale Pontons unter Wasser in einer Tiefe von 1 gesetzt Führungen in dem Rahmen und durch die Wirkung der Energie zu einer Position eingetaucht, dass das Fehlen von Wellen gewünschten Position relativ zu dem Rahmen der Wasserstand gewährleistet, und dann fixieren die Karkasse Gesamtvolumen von Pontons, in Kubikmetern, die aus 1,1 bis 5-fachen des Gewichts der Plattform, in Tonnen, wobei die vertikalen Pontons auf solche Plattformbereich verteilt, dass sie in den Weg der Wellen auf den Schwimmer auftrifft angeordnet sind, der Abstand zwischen den Pontons im oberen Dickenwasserschicht von 1 bis 5000 mal größer als die Quer Ponton bemessen Rahmenrohr eingetaucht - 10 m 3 gehalten in Wasser, bei der Herstellung von von 0,04 mit den Querabmessungen ausgewählt - abgestürzt 2,0 m, mit den Enden ihrer brauen, Verschlussschrauben, mit einem porösen gasgefüllten wasserdichten Kunststoff gefüllt und versiegelt.
4. Verfahren nach einem der Ansprüche von 1 bis 3, dadurch gekennzeichnet, dass der Rahmen aus einem rechteckigen Parallelepiped-Modulen besteht, deren eine Seite mit der Welle senkrecht ist, werden die Module gleichmäßig unter sich ausgerichtet sind, schwimmt auf einem Arm des zweiarmigen Hebels angebracht ist, in einem oder mehreren Modulhebel mit Schwimmern, flexible Verbindung in Eingriff mit dem anderen Hebelarm das Ende der Verbindung Auswuchten, nachdem es um die Trommel angehängte Last auf die Spannung mit dem slack von 0,005 Einwickeln - 0,5 m, und das Gewicht der Last gewählt wird minimal, aber ausreichend ist, um Rotations die Trommel relativ zur Welle in der Wirkrichtung der Last in der Abwesenheit von Zugspannung auf dem Teil des Schwimmers; die Gegenstände platziert sind auf der Führungshebel mit Schwimmer drehbar in fluchtenden Lagern in einer vertikalen Ebene montiert in den Rahmen unterstützt, und in Abwesenheit von Wellen Beine oberhalb der Wasseroberfläche liegen, auf der Welle des PTO die Drehachse des Hebels parallel ist, werden die Hin- und Herbewegungen von zylindrischer Form mit einer horizontalen Erzeugenden parallel zur Achse gemacht Drehung des Hebels und senkrecht zur Achse des Querschnittes in Form von auf der einen Seite begrenzt wird am unteren Rand eines Kreissektors abgeschnitten, in Abwesenheit von Wellen, die senkrecht bis zu 30 o Ebene senkrecht zu innerhalb von 30 o Schnittlinie wird die Seite des Schwimmers mit einer Klinge versehen in Form des Eimers oder einer Schaufel und einer Plattform orientiert seitigen bucket / Schaufel nach vorne einfallenden Wellen, und in Abwesenheit von Wellen , die von der Drehachse des Hebels an der Wasseroberfläche entfernt wird so eingestellt, daß die Linie des Schnittes des Schwimmers Sektorquerschnitt zu dem innerhalb von 30 o horizontal ist, zusammen eine Welle in einer beliebigen Anzahl von Schwimmern 3 oder mehr Reihen angeordnet sind, wobei der Eingriffspunkt der Verbindung mit dem Schwimmerarm einer Ebene senkrecht zur Wellenachse zu machen, und schneidet die Trommel auf der Hülse, die diese Verbindung umgibt.
5. Verfahren nach Anspruch 4, dadurch gekennzeichnet, dass der zweite zweiarmige Hebelarm gegenüber dem Schwimmer arbeiten in der Form eines Segments koaxiale Riemenscheibe Arm, um ihn herum eine flexible Kupplung vorbei und starr Bindung an der Schulter.
6. Verfahren nach Anspruch 1, wobei der Plattformrahmen von Modulen in der Form rechteckiger Parallelepipede, die mit einer horizontalen Seite, die Zapfwelle in Drehung über eine flexible geschlossene Verbindung gesetzt wird, die von der Welle getragen wird, die schwimmt und hat eine rechteckige Form eine Ebene, die senkrecht zu der Welle, und die Ecken des Rechtecks sind Riemenscheiben auf einem Rahmen installiert ist, mit den Seiten des Rechtecks vertikal ist, und zu einer Kommunikation auf einem von ihnen befestigt ist Schwimmers und der gegenüberliegenden angebracht Lastgegengewicht PTO ein höheres Niveau des Wassers am oberen hat der horizontale Teil der Verbindung werden die Schwimmer in der Form eines kreisförmigen Zylinders mit einer vertikalen Generator, an der Unterseite des Schwimmers befestigen skirt förmigen Mantelfläche eines kegel~~POS=TRUNC mit einer vertikalen Drehachse angrenzend an die Unterseite des Schwimmers und Verbreiterung nach oben hergestellt, über der Berührungslinie an der Basis ein Loch in der Schale aufweist, Gegenlast wird so gewählt, dass in Abwesenheit eines Schwimmers Grundwelle 0,001 getaucht - 0,02 m, die unteren Verbindungsscheiben unter Wasser, und der Abstand von der oberen und der unteren Riemenscheibe an die Wasseroberfläche macht Wellen in Abwesenheit desselben, und mindestens die Hälfte der maximalen Wellenhöhe, typisch für Wasser bestimmt Service.
7. Verfahren nach einem der Ansprüche 1 bis 6, daß als Verbraucher an die Welle durch die PTO-Übertragungsmechanismus gekennzeichnet ist, eine Hochgeschwindigkeits-Hochfrequenzgenerator angeschlossen ist, wird es verwendet, um Wasser in dem Induktor Kessel Hochdruckdampf zu erwärmen, erhitzte Dampf wird verwendet, um eine Dampfturbine anzutreiben .
8. Verfahren nach einem der Ansprüche 1 bis 6, dadurch als Verbraucher Zapfwelle durch ein Getriebe verbunden Luftpumpe gekennzeichnet, durch die Luft in den Behälter unter hohem Druck gepumpt wird, die dann für die Produktion verwendet wird.
9. Verfahren nach einem der Ansprüche 1 bis 6, dadurch gekennzeichnet, dass der Einbaurahmen in der Nähe der Küste angeordnet ist, wie der Verbraucher die Zapfwelle über Zahnräder Hydraulikpumpen verbunden sind, durch die Wasser in den Tank an Land in einer Höhe von mehr als 10 m gepumpt Meeresspiegel, Wasser aus dem Reservoir für gebrauchte Wasserturbine.
10. Verfahren nach einem der Ansprüche 1 bis 6, dadurch gekennzeichnet, daß als Verbraucher Zapfwelle über Zahnräder Hochdruckhydraulikpumpen angeschlossen werden, die für die Entsalzung durch Umkehrosmose eingesetzt werden.
11. Verfahren nach einem der Ansprüche 1 bis 6, dass die Windturbine auf dem Rahmen, und eine Sonnenenergie-Wandler angebracht, dadurch gekennzeichnet,.
12. Verfahren zur Rückgewinnung von Energie aus erneuerbaren Quellen schwimmt mit Wellen oszillierenden Wasseroberfläche mit nach oben und unten in Bezug auf die Unterstützung, mit den Schwimmern über ein Getriebe an der Zapfwelle verbunden ist, die fest an Stützlager montiert ist, und die mechanische Rotationsenergie von elektrischen Generator auf die entsorgt dadurch zu erhalten, gekennzeichnet Strom, wird als Träger mit einer harten, voluminös, transparent für Wellen Rahmen aus modularen Komponenten zusammengebaut verwendet zum Anordnen der Schwimmer um eine Zelle zu bilden, deren Anzahl und Größe in Übereinstimmung mit den Ausdrücken ausgewählten
0 S = nS,
wobei N - Leistung für den Kraftwerkseinsatz von Wellenenergie erforderlich;
S - Bereich des Querschnitts des Schwimmers die ruhige Oberfläche des Wassers;
0 S - Gesamtfläche der Schwimmer Abschnitte der Wasseroberfläche; - Dichte des Wassers;
g - Beschleunigung des freien Falls;
h - Höhe der Welle charakteristisch für die Wasserfläche des Vorhabens;
T - Periode dieser Welle;
n - die Anzahl der Schwimmer,
Floats Abmessungen ruhige Wasseroberfläche Abschnitte nicht mehr als 0,25 der Wellenlängencharakteristik des Wassers bestimmt Service, und die Höhe der Schwimmer im Bereich von 0,1 betreiben - 2,0 auf der charakteristischen Wellenhöhe, während Gegen mit Fracht schwimmt Eintauchtiefe gesteuert wird in ruhigem Wasser innerhalb von 0,0001 bis 0,5 Volumen und Zeitpunkt der Abstieg von der Spitze einer Welle nach einem Rückgang im Bereich von 0,1 bis 100 Sekunden und die daraus resultierende Energie wird für den Betrieb der Zelle verwendet und Wasserstoffgas, das für später in Tanks ansammeln produzieren nutzen als Energiequelle.
13. Verfahren nach Anspruch 12, wobei die Zapfwelle, eine oder mehrere, rechteckig durch Schweißen von Metall eines Niedergeschwindigkeitsleistung auf 500 U / min der Welle durchgeführt .; Sekundärwellen durch die Zapfwelle angetrieben wird, wobei die einzelnen Modulzellen Gelenkgetriebe an der Welle bzw. Abtriebswellenkupplung einseitige Drehung relativ zu der Welle mit den Trommeln angebracht verbunden ist, wird die Anzahl der Fugen nicht kleiner als die Anzahl der Hin- und Herbewegungen, Abtriebswellen durch eine flexible Verbindung gedreht die durch den Schwimmer daran getragen wird, entweder direkt oder über zweiarmigen Hebel, und um die jeweiligen jede Schwimmertrommel mehrmals gewickelt, nachdem ein Teil der Verbindungs Umdrehungen an der Trommel befestigt, und das freie Ende davon mit einem System der Spannung und Länge gewickelt auf den Rollen Verbindungen verbunden ist, bevor und Punkte nicht weniger als die Hälfte der maximalen Amplitude der Hin- und Herbewegung der Kommunikation nach dem Fixieren; 0,9 der Wasserfläche von der Stelle besetzt durch den Rahmen, das Innenvolumen floats porösen wasserundurchlässigen gasgefüllten Kunststoff, zur Befestigung des Bodens des Behälters schwimmt Lochabschnitt derart gefüllt ist, daß - der gesamte Bereich der Schwimmer auf der Wasseroberfläche besetzt ist, im Bereich von 0,1 eingehalten wird nachdem sie mit Wasser zu füllen, wenn unter Wasser Behälter 1 entleert - 100 Sekunden nach dem Abheben der Wasser auf den Boden der Schwimmer schwimmt über die flexiblen Elemente aus Wasser absorbieren Material in Form einer Vielzahl von frei hängenden Seil oder Garn oder Stoffstreifen befestigen ungetrennt von der Wellenbewegung des Schwimmers zu gewährleisten, die Amplitude seiner Bewegung Anschläge, die Federn und Gummi, den Wert der Bruchfestigkeit der Kommunikation unter Verwendung der Trommel und der Kupplung, in Tonnen, mehr als die Hälfte der Volumenwerte des zugehörigen Schwimmer machen, in Kubikmetern; in Wasser durch Elektrolyse hergestellt wurde, und Wasserstoff und Sauerstoff in den Behältern erzeugten Gase gepumpt wird, dann wird das andere Wasserstoff Drehstromgenerator, der Ausgangsparameter stabilisiert werden durch die Rückkopplungseinheit zur Versorgung Verbrennungsmotor verwendet.
14. Verfahren nach Anspruch 13 oder Anspruch 12, wobei der Schwimmrahmen durch eine Mehrzahl von horizontal und vertikal beabstandeten Pontons gehalten wird, einen Rahmen mit einer schwimmenden Plattform bildet, wobei die Länge und Breite von mehr als 3-mal mehr als die Höhe 1,1-mal größer als die maximale Höhe der Wellencharakteristik Wasser bestimmt Betrieb wird das Gesamtvolumen aller floats in Kubikmetern, wird 0,5 zu sein - die gesamte Plattform mit Ausrüstung in Tonnen 3,0 des Gesamtgewichts, und die Menschen in der Plattform sind aus ein Aggregat auf der Oberfläche des Wassers eine Vielzahl von starren bulk Moduln 20-5000 m 2 mit dem Leistungsrahmen, hergestellt Stahlrohre und Stahlprodukte mit Korrosionsschutzbehandlung und den Beschichtungseinheiten miteinander verbunden sind , sind die Plattform ausgestattet mit Ankern und Winden auf die Welle über die Zahnräder, Mechanismen Kupplung und Getriebe ist Wasserräder verbunden, die auf einer Plattform montiert sind, und mit ihnen bewegt wird und Rangieren auf einem Rahmen Deck, Wohn- und Industriegebäuden und für geeignete Zwecke verwendet gelegt, mit Pontons Pontons zylindrischen Innenvolumen mit wasserabweisenden porösen gasgefüllter gefüllt verlängert synthetische Materialien, horizontal Pontons bei einer Tiefe von 1 unter Wasser gesetzt - 10 m mit einer Zahnstange, wobei die Gesamtverschiebung sie gemacht wird bis zu 50 Gewichts-% der Summe von ihnen und einer Plattform, vertikale Pontons an einem Ende in das Wasser entlang von Führungen in dem Rahmen eingetaucht und durch Strom Einfluss 5-mal das Gewicht der Plattform, in Tonnen, und die vertikale Fläche partitioniert Pontons - zu einer Position eingetaucht, die Wellen in der Abwesenheit der gewünschten Position relativ zu dem Wasserspiegel der Karkasse, dann fixiert relativ zu dem Rahmen, das Gesamtvolumen aller Pontons in Kubikmetern Bereitstellung 1,1 zu machen Plattform, so dass sie in den Weg der Wellen auf den Schwimmer angeordnet sind auftreffende, der Abstand zwischen den Pontons in der oberen Wasserschichtdicke von 1 - 10 m aufrechterhalten 3-5000 mal größer ist als der Quer Ponton bemessen Rahmenrohr in Wasser bei der Herstellung eingetaucht ausgewählter mit Querabmessungen von 0,04 bis 2,0 m, mit den Enden ihrer brauen, abgestürzt Gewindestopfen, mit einem porösen gasgefüllten wasserdichten Kunststoffmaterial gefüllt und versiegelt.
15. Verfahren nach einem der Ansprüche 12 bis 14, dadurch gekennzeichnet, daß der Rahmen aus einem quader rechteckigen Modulen besteht, deren eine Seite an die Zapfwelle senkrecht ist, werden die Module gleichmäßig unter sich ausgerichtet sind, montiert Schwimmer an einem Arm des zweiarmigen Hebels, ein oder einige in den Modulhebel mit Schwimmern Balance greift flexible Verbindung der andere Hebelarm, das Ende der Verbindung, nachdem sie um die Trommel angehängten Last auf die Spannung mit dem schlaff von 0,005 Einwickeln - ist 0,5 m, und das Gewicht der Last minimal gewählt, aber ausreichend, um Drehen der Trommel relativ zur Welle in der Wirkrichtung der Last in der Abwesenheit von Zugspannung auf dem Teil des Schwimmers gewährleisten; die Waren auf der Führungshebel mit Schwimmern drehbar in einer vertikalen Ebene in ausgerichteten Lagern in den Rahmenträgern angeordnet sind, und in Abwesenheit eines über der Wasseroberfläche befindet Stützwelle ist die Drehachse des Hebels an der Welle parallel sind die Hin- und Herbewegungen von zylindrischer Form mit einer horizontalen Erzeugenden parallel zu der Hebeldrehachse gemacht und senkrecht zur Achse des Querschnittes in Form von an der Unterseite eines Kreissektors abgeschnitten begrenzt auf der einen Seite, in der Abwesenheit von Wellen, die senkrecht bis zu 30 o Ebene senkrecht zu innerhalb von 30 o Abschneidelinie , die Seite des Schwimmers ist mit einer Klinge in Form bereitgestellt von Eimer oder einer Schaufel und einer Plattform Arbeitsseite des Eimers / Schaufel an der Vorderseite der gegen~~POS=TRUNC orientiert ist , und in Abwesenheit von Wellen , die von der Drehachse des Hebels an der Oberfläche des Wassers entfernt , so eingestellt ist , daß die Linie des Schnittes des Sektors der Querschnitt des Schwimmers horizontal auf 30 bis o, entlang der Welle angeordnet ist , произвольное число поплавков в 3 и более рядов, причем точку зацепления связи к рычагу поплавка делают в плоскости, перпендикулярной оси вала и пересекающей барабан на муфте, который данная связь огибает.
16. Способ по п.15, отличающийся тем, что второе плечо двуплечего рычага, противоположное поплавку, изготавливают в форме сегмента, соосного рычагу шкива, гибкой связью огибают его и связь жестко закрепляют.
17. Способ по любому из пп.12 - 16, отличающийся тем, что в результате электролиза воды получают и водород и кислород, которые нагнетают в резервуары и затем используют для резки и сварки металлов.
18. Способ утилизации энергии возобновляющихся источников путем использования поплавков, колеблющихся при волнении водной поверхности вверх и вниз относительно опоры, при этом поплавки посредством передаточного механизма соединяют с валом отбора мощности, который жестко устанавливают на опоре в подшипниках, и механическую энергию от вращения утилизируют на опреснение морской воды, отличающийся тем, что в качестве опоры используют жесткий, объемный, прозрачный для волн каркас, собранный из элементов с образованием модульных ячеек для размещения поплавков, количество и размеры которых выбирают в соответствии с выражениями
S 0 = nS,
где N - требуемая мощность энергостанции для утилизации энергии волн;
S - площадь сечения одного поплавка поверхностью спокойной воды;
S 0 - суммарная площадь сечений поплавков указанной поверхностью воды; - плотность воды;
g - ускорение свободного падения;
h - высота волны, характерная для акватории предполагаемой эксплуатации;
Т - период указанной волны;
n - количество поплавков,
размеры сечений поплавков поверхностью спокойной воды делают не более 0,25 от длины волн, характерной для акватории предполагаемой эксплуатации, а высоту поплавков выполняют в пределах 0,1 - 2,0 от характерной высоты волн, при этом с помощью грузов - противовесов регулируют глубину погружения поплавков в спокойной воде в пределах 0,0001 - 0,5 их объема и время спуска с верхней точки после спада волны в пределах 0,1 - 100 с, а в качестве устройства утилизации энергии волн используют вакуумную дистилляционную установку, причем в установке используют вакуумный насос и приводят его в действие от вала через передаточный механизм, испарение осуществляют с поверхности площадью 0,5 - 1000 м 2 в скоростном потоке обдувающего воздуха со скоростью 0,5 - 5000 м/с, теплоту конденсации используют для нагрева испаряемой жидкости, испарение осуществляют в испарительной камере низкого давления, выполненной в виде горизонтально расположенной круглой трубы, с вращающимся барабаном испарителя внутри и с сужениями на концах трубы, один из которых через регулируемое уплотнение вала вращения барабана испарителя соединяют с атмосферой, а другой - с входом вакуумного насоса, выход которого соединяют со змеевиком конденсатора, который размещают ниже уровня воды внутри ответвления испарительной камеры, содержащей в нижней части клапан заливки-слива морской воды, связанный с поплавком устройства, которое поддерживает постоянный уровень жидкости в испарительной камере, барабан испарителя выполняют с множеством соосных трубе каналов, открытых с обоих торцов, со стенками из гигроскопического материала, причем барабан приводят во вращение со скоростью 0,1 - 100 об./мин путем соединения его через передаточный механизм с валом отбора мощности, выход дистиллята регулируют для получения оптимального режима путем вращения резьбовой уплотняющей втулки с эластичной манжетой, ограничивающей подачу воздуха, на валу барабана испарителя на входе в испарительную камеру, а слив рассола производят путем повышения давления в испарительной камере.
19. Способ по п.18, отличающийся тем, что уровень воды в испарительной камере поддерживают ниже оси вращения барабана, в нижней ветви испарительной камеры устанавливают аэратор в виде мелкопористого наконечника трубки, соединенной с атмосферой через регулирующий вентиль, корпус испарительной камеры окрашивают в черный цвет, через дополнительный змеевик, который помещают в нижнюю часть нижнего ответвления испарительной камеры, насосами прокачивают холодную воду из морских глубин; вал отбора мощности, один или несколько, выполняют прямоугольного сечения из металлопроката путем сварки в виде силового низкооборотного до 500 об./мин вала; вторичные, ведомые от валов отбора мощности, валы модульных ячеек соединяют карданными передачами, на валах отбора мощности устанавливают муфты одностороннего вращения относительно вала, с барабанами, причем количество муфт не меньше количества поплавков, вал приводят во вращение с помощью гибкой связи, которую проводят к валу от поплавков непосредственно или посредством двуплечих рычагов, и оборачивают вокруг соответствующего каждому поплавку барабана несколько раз, причем после части оборотов связь закрепляют на барабане, а свободный конец ее подсоединяют к системе натяжения, причем длины намотанных на барабан связей и до и после точки закрепления делают не менее половины максимальной амплитуды возвратно-поступательного перемещения связи; суммарную площадь, занимаемую поплавками на поверхности воды, выдерживают в пределах 0,1 - 0,9 от площади участка водной поверхности, занимаемой каркасом, внутренние объемы поплавков заполняют влагонепроницаемыми пористыми газонаполненными синтетическими материалами, к нижней части поплавков приделывают емкости с отверстиями такого сечения, чтобы после заполнения водой при погружении емкость опорожнялась в течение 1 - 100 с после поднятия поплавков над водой, к основанию поплавков приделывают гибкие элементы из впитывающих воду материалов в виде множества свободно свисающих веревок, либо нитей, либо полос тканей, количество которых определяют из условия безотрывного от волны движения поплавка, амплитуды движения его ограничивают упорами с использованием пружин и резины; каркас поддерживают на плаву с помощью множества горизонтально и вертикально расположенных понтонов, образующих вместе с каркасом плавающую платформу, длина и ширина которой более чем в 3 раза, а высота более чем в 1,1 раза больше максимальной высоты волны, характерной для акватории предполагаемой эксплуатации, суммарный объем всех поплавков, в кубометрах, делают равным 0,5 - 3,0 от суммарного веса, в тоннах, всей платформы с оборудованием и людьми, платформу собирают в виде агрегата на поверхности воды множества модулей; каркас изготавливают с использованием стальных труб и проката с антикоррозионной обработкой и покрытием, платформу оснащают якорями и лебедками, к валу через передаточные механизмы подсоединяют водяные колеса, которые устанавливают на платформе и с помощью их осуществляют перемещение ее и маневрирование, на каркасе размещают палубу, жилые и производственные постройки; используют понтоны вытянутой цилиндрической формы, внутренние объемы понтонов заполняют влагонепроницаемыми пористыми газонаполненными синтетическими материалами, горизонтальные понтоны размещают под водой на глубине 0,1 - 10 м с помощью стоек, причем суммарное водоизмещение их делают равным с точностью до 50% сумме веса их и платформы, суммарный объем всех понтонов, в кубометрах, делают в 1,1 - 5 раз больше веса всей платформы, в тоннах, причем вертикальные понтоны распределяют по площади платформы таким образом, чтобы они не находились на пути волн, набегающих на поплавки, а расстояние между понтонами в верхнем слое воды толщиной 1 - 10 м выдерживают в 3 - 5000 раз больше поперечных размеров понтонов, трубы каркаса, погруженные в воду, при изготовлении выбирают с поперечными размерами 0,04 - 2,0 м, их заваривают с торцов, врезают резьбовые заглушки, заполняют влагонепроницаемым пористым газонаполненным синтетическим материалом и герметично закрывают.
20. Модуль энергостанции мощностью до мегаватт для утилизации энергии возобновляющихся источников, содержащий опору, вал отбора мощности, муфты одностороннего вращения, множество поплавков на плечах рычагов, механизм, передающий вращение рычага с поплавком на вал отбора мощности, отличающийся тем, что опора выполнена в виде модульного прозрачного для волн жесткого объемного каркаса, рычаги выполнены двуплечими, на одном из плеч которых установлены поплавки, а к другому плечу прикреплена гибкая связь, огибающая несколько раз муфты одностороннего вращения на валу отбора мощности, причем после части оборотов вокруг барабана связь закреплена на барабане, к свободному концу связи подвешен груз натяжения, вес груза подобран из условия возврата барабана в исходное положение при отсутствии натяжения со стороны поплавка, причем длина намотанной на барабан и до и после точки закрепления связи не меньше половины максимальной амплитуды движения плеча рычага, противоположного поплавку, вдоль вала отбора мощности размещено произвольное число поплавков в 3 и более рядов, размеры сечений поплавков поверхностью спокойной воды составляют не более 0,25 от длины волн, а высота поплавков составляет 0,1 - 2,0 от высоты волн, характерных для условий эксплуатации, количество и размеры поплавков выбраны в соответствии с выражениями
S 0 = nS,
где N - требуемая мощность энергостанции для утилизации энергии волн;
S - площадь сечения одного поплавка поверхностью спокойной воды;
S 0 - суммарная площадь сечений поплавков указанной поверхностью воды; - плотность воды;
g - ускорение свободного падения;
h - высота волны, характерная для акватории предполагаемой эксплуатации;
Т - период указанной волны;
n - количество поплавков.
21. Модуль энергостанции мощностью до мегаватт по п.20, отличающийся тем, что каркас имеет форму прямоугольного параллелепипеда, одна из сторон которого перпендикулярна валу отбора мощности, каркас выполнен из элементов с использованием стальных труб и металлопроката, с антикоррозионной обработкой и покрытием, модули энергостанции одинаково ориентированы между собой и жестко скреплены болтами и гайками в единую конструкцию, амплитуду движения поплавка ограничивают упорами с упругими элементами с использованием пружин и резины; груз натяжения обеспечивает провисание связи не более 0,005 - 0,5 м, груз размещен на направляющей; рычаги с поплавками установлены с возможностью вращения в вертикальной плоскости в соосных подшипниках, установленных на каркасе, ось вращения рычага параллельна валу отбора мощности, поплавки имеют цилиндрическую форму с горизонтальной образующей, параллельной оси вращения рычага, и перпендикулярным к оси сечением в форме обрезанного в нижней части кругового сектора, ограниченного с одной из сторон, в отсутствие волн, вертикальной с точностью до 30 o плоскостью, перпендикулярной с точностью до 30 o линии обреза, эта сторона поплавка снабжена лопастью в форме ковша или совковой лопаты, модуль ориентирован рабочей стороной ковша/лопаты к фронту набегающих волн, причем в отсутствие волн расстояние от оси вращения рычага до поверхности воды составляет 0,1 - 8 м и выбирается таким, чтобы линия обреза упомянутого сектора была горизонтальна с точностью до 30 o , в отсутствие волн погружение поплавков составляет 0,0001 - 0,5 от их объема, поплавки сбалансированы совместно с рычагом с помощью грузов-противовесов, к нижней части поплавков приделывают емкости с отверстиями, которые заполняются водой при погружении поплавка, и опорожняются через указанные отверстия в течение 1 - 100 с после поднятия поплавков над водой, к основанию поплавков приделывают гибкие элементы из впитывающих воду материалов в виде многочисленных свободно свисающих веревок, либо нитей, либо полос тканей или губки, внутренние объемы поплавков заполнены влагонепроницаемыми пористыми газонаполненными синтетическими материалами, в модуле установлен силовой низкооборотный до 500 об./мин вал отбора мощности, в том числе составленный из отдельных частей, соединенных муфтами, названный вал оснащен передаточными механизмами, одним или несколькими, с переходниками для подсоединения потребителей; точка зацепления связи к рычагу поплавка находится в плоскости, перпендикулярной оси вращения соответствующего вала и пересекающей соответствующий данной связи барабан на муфте, который данная связь огибает.
22. Модуль энергостанции мощностью до мегаватт по п.20 или 21, отличающийся тем, что второе плечо двуплечего рычага, противоположное поплавку, имеет форму сегмента, соосного рычагу шкива, гибкая связь огибает его и жестко закреплена.
23. Модуль энергостанции мощностью до мегаватт по любому из пп.20 - 22, отличающийся тем, что модуль снабжен горизонтальными и вертикальными понтонами, образующими вместе с каркасом плавающую платформу, длина и ширина которой более чем в 3 раза, а высота более чем в 1,1 раза больше максимальной высоты волны, характерной для акватории предполагаемой эксплуатации, вертикальные понтоны частично погружены в воду и зафиксированы на направляющих в каркасе модуля, платформа оснащена якорями и лебедками; к валу отбора мощности через передаточные механизмы, механизмы сцепления и коробки передач подсоединены водяные колеса для маневрирования, установленные на периферии платформы, понтоны имеют вытянутую цилиндрическую форму, внутренние объемы понтонов заполнены влагонепроницаемыми пористыми газонаполненными синтетическими материалами, причем суммарный объем всех понтонов, в кубометрах, в 1,1 - 5 раз больше веса всей платформы, в тоннах, причем вертикальные понтоны распределены по площади платформы таким образом, чтобы они не находились на пути волн, набегающих на поплавки, а расстояние между ними в верхнем слое воды толщиной 1 - 10 м выдержано в 3 - 5000 раз больше поперечных размеров понтонов, трубы каркаса, погруженные в воду, заварены с торцов и снабжены пробками-заглушками, трубы заполнены влагонепроницаемым пористым газонаполненным синтетическим материалом.
24. Модуль энергостанции мощностью до мегаватт по любому из пп.20 - 22, отличающийся тем, что опора установлена на грунте и модуль закреплен в средней точке на опоре с помощью осевого шарнира с горизонтальной осью вращения, расположенной над уровнем воды, имеется уравновешивающий груз для поддержания модуля в рабочем положении.
25. Модуль энергостанции мощностью до мегаватт по любому из пп.20 - 24, отличающийся тем, что к валу отбора мощности через передаточный механизм подключен электрогенератор, соединенный с электролизером, подключенным к резервуарам для хранения водорода и кислорода, причем резервуар для хранения водорода связан с двигателем внутреннего сгорания, соединенным со вторым электрогенератором, снабженным блоком стабилизации.
