Erfindung
Russische Föderation Patent RU2126098

Geothermie-Kraftwerk nutzt geothermische Flüssigkeit HOCHDRUCK UND LEISTUNGSMODUL

Geothermie-Kraftwerk nutzt geothermische Flüssigkeit HOCHDRUCK UND LEISTUNGSMODUL

Name des Erfinders: Lucien I.Broniki (IL); Nadav Amir (IL); Yoel Dzhilon (IL)
Den Namen des Patentinhabers: Das Format der Leistung, Inc. (US)
Korrespondenzanschrift: 103735, Moskau, ul.Ilinka 02.05 Soyuzpatent Patentanwälte EV Tomsk
Startdatum des Patents: 1993.10.01

Die Erfindung ist für die Verwendung in dem Energiesektor bestimmt sind. Geothermische Kraftwerk auf geothermischen Flüssigkeit auf einen hohen Druck arbeit umfasst einen primären Separator für die Trennung von Flüssigkeit durch zwei Kanäle, nämlich ein-Hochdruckdampf enthält, und der andere Hochdruck-Flüssigkeit. Primäre Dampfturbine im Dampfkanal arbeitet bei einem hohen Druck von Hochdruckdampf von Strom und Wärme abgereicherten Erzeugung von Hochdruckdampf zu erzeugen. Der sekundäre Abscheider trennt die Wärme abgereicherten Dampf an einem Hochdruckdampf und flüssigen Komponenten. Die Primärspule empfängt Hochdruck-Flüssigkeitschromatographie-Komponente und eine Dampfkomponente aus einer Dampfwärmeübertragung, um dadurch einen Niederdruckdampf zu erhalten, und die abgekühlte Hochdruckflüssigkeit. Mindestens ein Leistungsmodul enthält einen Niederdruck-Dampfturbine, mit einer Niederdruck-Dampfbetriebsdampf Strom und Wärme abgereicherten niedrigem Druck zu erzeugen; Kondensator-Verdampfer eine organische Flüssigkeit umfasst, für die Wärme abgereicherten Dampf niedrigen Drucks zu empfangen und es zu Kondensation und Verdampfung der organischen Flüssigkeit umsetzt; Bio-Dampfturbine auf dem verdampften organischen Flüssigkeit erzeugt in dem Kondensator-Verdampfer ausgeführt wird, zur Erzeugung von Elektrizität und Wärme organischen Flüssigkeit verarmt zu erzeugen; ein Kondensator für die Wärme abgereicherten organischen Dampf in eine Flüssigkeit Kondensation; Heizgerät zum Erwärmen der Flüssigkeit; eine Pumpe für die erwärmte Flüssigkeit von der Heizung zum Kondensator zurückkehrt, einen Verdampfer und eine Leitung für Kondensat aus dem Kondensator zu der Richtung des Heizgerätes. Die Erfindung ermöglicht es, neue und verbesserte geothermische Energie zu schaffen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf ein Geothermie - Kraftwerk auf hohem Druck geothermischen Flüssigkeit Umfeld.

Viele Geothermie, oder die Themen derzeit betrieben wird , produzieren große Mengen von heißem Salzlösung bei moderaten Drücken, typischerweise in der Größenordnung von 10,55 kg / cm 2.

Jedoch erzeugen einige Quellen flüssige Mischungen aus Sole und Dampf bei höheren Drücken, beispielsweise 56,25 kg / cm 2. Im letzteren Fall wird die Sole in der Regel sehr korrosiv, verursachen Probleme für seine Verwendung und Entsorgung. Kürzlich wurden Hawaii geothermische Bohrungen, die eine Hochdruck-Fluidmediums, bestehend aus 80% Wasserdampf und 20% Sole. Der Dampf wird in der Regel nur gesättigt, und hier stellt sich die Frage , wie lange der Druck dieser Bohrungen 56,25 kg / cm 2 im Dauerbetrieb über Jahre standhalten kann.

Angesichts dieser Unsicherheit, in der Regel von der etablierten Strömungsminderventil, wobei das System durch Niederdruckdampf in der Erwartung, verwendet werden könnte, dass der Hochdruck wird schließlich sinken. Allerdings ist dies eine konservative Gestaltung und teuer aufgrund der Tatsache, dass eine erhebliche Menge an potentieller Energie während der Lebensdauer der Anlage verloren.

Dampfturbine Gegendruck einen Generator verursacht, kann eine alternative Vorgehensweise dar, in dem Sinne, daß der Hochdruckdampf aus dem Bohrloch in die Niederdruckdampfturbine umgewandelt werden kann, und zugeführt in parallel zu einer großen Anzahl von Modulen der Lage, bei Niederdruckdampf betrieben wird. Jedes Modul kann Niederdruck-Dampfturbine-Generator und einen Kondensator, der für einen Turbogenerator für organischen Dampf als Verdampfer wirkt. Wenn der geothermischen Flüssigkeit nur den gesättigten Hochdruckdampf erzeugt, nimmt der Dampfexpansions in der Turbine in dem nassen Dampf auf der Dampferzeugungsabgas T-Diagramm Wassertröpfchen enthält, und daher nicht geeignet für die Verwendung in den Eingangsstufen der Dampfturbine Niederdruck in verschiedenen Modulen.

Somit ist die vorliegende Erfindung bei hohem Druck geothermischen Fluidumgebung ohne die begleitenden Nachteile der bekannten Konstruktionen oben beschrieben geeignet für den Betrieb eines neuen und verbesserten geothermischen Kraftwerk bereitzustellen.

In Übereinstimmung mit der vorliegenden Erfindung wird das geothermische Kraftwerk auf geothermische Fluid (Flüssigkeit), Hochdruck-Betriebs umfasst einen primären Separator zum Trennen des geothermischen Fluids (Flüssigkeit) zwei Kanäle, einen einen Hochdruck-Dampf und die andere enthält - mit einem Hochdruckfluid. Hochdruckdampf wird in der Primärturbine zur Erzeugung von Strom und Dampf Wärme abgereicherten Abgashochdruckerzeugungs enthält eine große Menge an Feuchtigkeit. Wärme abgereicherten Hochdruckdampf wird zu einem sekundären Separator zugeführt zum Trennen des Abdampf Dampf und die flüssige Komponente. Hochdruckflüssigkeit in dem primären Separator erhalten wird, zu dem primären Wärmetauscher zugeführt, der aus dem Sekundär Dampfabscheider zum Übertragen von Wärme Paar zugeführt wird. Der primäre Wärmetauscher ist für die Trocknung und gegebenenfalls Überhitzen Dampfkomponente, die Herstellung von trockenen, gesättigten oder gegebenenfalls überhitztem Dampf mit niedrigem Druck und das gekühlte Hochdruck-Flüssigkeit wird entfernt verwendet.

mindestens ein Leistungsmodul mit einem Niederdruckdampfturbine bereitgestellt, bei einer Niederdruckdampf arbeit Strom und Wärme abgereicherten Dampf mit niedrigem Druck zu erzeugen, der zu einem Verdampfer-Kondensator-enthaltenden organischen Flüssigkeit zugeführt wird. In dem Kondensator-Verdampfer Wärme abgereicherten Dampf in der Niederdruckkondensations kondensiert, während die organische Flüssigkeit verdampft. Das verdampfte organische Flüssigkeit wird auf organische Dampfturbine zugeführt, der Strom erzeugt und erzeugt Wärme abgereicherte organische Dämpfe. Der Kondensator kondensiert das Wärme abgereicherte organische Dämpfe in einer Flüssigkeit, die wieder in den Verdampfer-Kondensator durch den Vorwärmer gepumpt wird. Das Kondensat aus dem Kondensator ist an den organischen Dampf Erhitzer geleitet, wo das Kondensat gekühlt wird und dann in dem Zweigbohrloch entfernt wird.

Obwohl die hoch in der primären Separators empfangenen Druckflüssigkeit in der Regel sehr korrosiv und nicht die für viele Zwecke geeignet, aber es kann mit dem Zweck der Trocknung und gegebenenfalls Dampfkomponente Überhitzung empfangenen zweiten Separator zur Verwendung in Dampfturbinen Module im Hauptwärmetauscher verwendet werden, . Weiterhin enthält das Kondensat in dem Kondensator-Verdampfer-Modul eine beträchtliche Menge an Wärme, die stattdessen direkt in das Zweigbohrloch gesendet wird, kann zum Heizen verwendet werden.

Wenn eine große Anzahl von Modulen des Typs beschrieben, wird der Niederdruckdampf geschickt Turbinen parallel zu jedem der Module zu Dampf. In diesem Fall wird eine Temperatur entsprechend der Austrittstemperatur-Hochdruck-Dampfturbine das Kondensat aus dem sekundären Separator und ist für Heizzwecke geeignet ist, und daher kann die flüssige Komponente in dem zweiten Separator erhalten wird, parallel zu jedem der Heizelemente der verschiedenen Module gesendet.

Ausführungsformen der vorliegenden Erfindung werden beispielhaft in den beigefügten Zeichnungen gezeigt, in denen:

Geothermie-Kraftwerk nutzt geothermische Flüssigkeit HOCHDRUCK UND LEISTUNGSMODUL

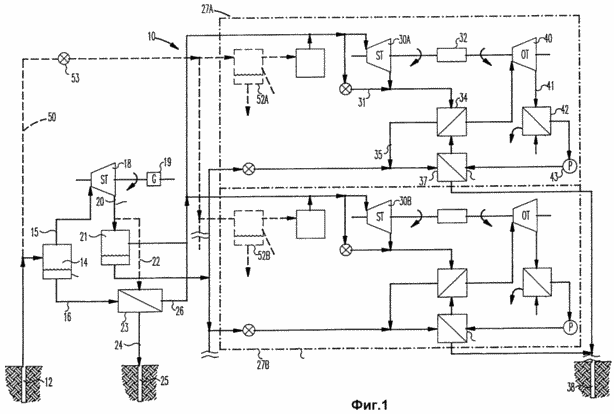

Fig. 1 - Blockdiagramm eines Geothermie-Kraftwerk der vorliegenden Erfindung sind so konzipiert,
für geothermische Flüssigkeit aus einer Hochdruckumgebung.

Fig. 2 - schematische Darstellung der Verbindungseinrichtung, durch die ein Generator
verbunden mit dem Ausgang des organischen Dampf und Dampfturbinenanlage,
die Teil-Anlage der Leistung in Fig. 1.

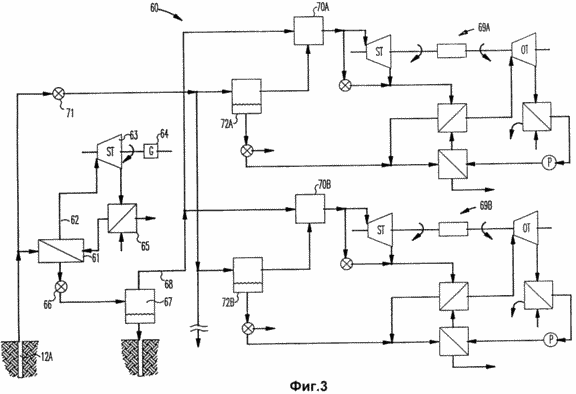

Fig. 3 - Blockdiagramm eines weiteren Ausführungsbeispiels der vorliegenden Erfindung.

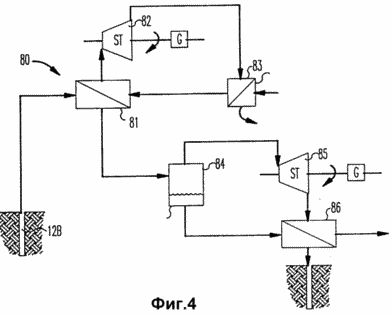

Fig. 4 - Blockschaltbild eines Teils einer anderen Ausführungsform der vorliegenden Erfindung.

Wie in den Zeichnungen gezeigt, bezeichnet das Bezugszeichen 10 ein geothermisches Kraftwerk der vorliegenden Erfindung bei hohem Druck geothermischen fluiden Medium arbeitet. Die geothermische Flüssigkeit aus Produktionsbohrung 12 zugeführt , die typischerweise unter einem Druck von etwa 56,25 kg / cm 2 geothermischem Fluid erzeugt, wobei die Flüssigkeit ein Gemisch aus etwa 80% Dampf und 20% konzentrierte Sole. Ein zusammengesetztes Fluid (Flüssigkeit), aus dem Bohrloch 12 erhalten zu dem primären Separator 14 zugeführt wird, wo es in zwei Kanäle unterteilt ist, einem - mit einem Dampf, angezeigt bei 15, und der andere Kanal Hochdruckfluid, angezeigt bei 16 Sattdampf von hoher haltigen Druck in dem Kanal 15 tritt das Hochdruckdampfturbine 18 mit einem Generator direkt 19 gekoppelt ist, in den Ausbau der Hochdruckdampfturbine resultierende 18 treibt einen Generator 19, der Strom in das Netz eingespeist erzeugt (nicht dargestellt).

Hochdruck Wärme abgereicherten Dampf aus der Turbine 18 an der Stelle 20 entfernt und kann in den sekundären Separator 21 zugeführt werden, in eine Dampfkomponente zu trennen, und einer flüssigen Komponente. In diesem Fall wird die Dampfkomponente parallel zu jeder der mehreren Leistungsmodulen gerichtet, durch die Zahlen 27A bezeichnet, 27B, usw. Alternativ die Turbine 18 durch die Leitung Hochdruck Wärme abgereicherte Dampf 20 austritt, wird durch die Leitung 22 zum Hauptwärmetauscher 23 geleitet, der mit Hochdruckflüssigkeit durch die Leitung 16. Die Wärmeübertragung in dem primären Wärmetauscher 23 tritt zugeführt, wo Hochdruck-Fluid , am Bohrkopf Druck befindet und abgekühlt wird, und dann durch die Leitung 24 in das Zweigbohrloch 25 zugeführt die Wärme in der Hochdruckfluid enthalten die Dampfkomponente in Leitung 22 übertragen wird, wodurch eine Überhitzung Herstellung und dessen Niederdruck trockenen Dampf, der durch zugeführt wird eine Leitung 26 parallel zu jeder der mehreren Leistungsmodulen, angegeben in Figuren 27A, 27B, usw.

Trocken gesättigten Niederdruckdampf oder überhitzter Dampf in Leitung 26 wird der Dampfeingangsstufe Turbinen zugeführt 30A, 30B, usw. Leistungsmodule 27A, 27B, usw. Nur zwei Module in Fig. 1, obwohl in der tatsächlichen Praxis ist die Verwendung von zehn oder mehr Module vorgesehen. Um die Beschreibung der vorliegenden Erfindung zu erleichtern werden im Detail Modul 27A beschrieben.

Niederdruckdampf der Dampfturbine Eingang 30A zugeführt wird, es sich ausdehnt, Wärme abgereicherten Dampf Niederdruckdampf produziert als die Energie in Elektrizität durch die Tatsache, umgewandelt wurde, dass die Turbinen-Generator 30A zum 32 Wärme abgereicherten Dampf mit niedrigem Druck verbunden ist, entfernt von Turbine 30A und an den Verdampfer-Kondensator 34, wo Kondensation mit der Wärme abgereicherte Dampfkondensat in Leitung nimmt leisten 35. Dieses Kondensat ist vorzugsweise zusammen mit einem Teil der flüssigen Komponente in dem zweiten Abscheider 21 erhalten wird, zu dem Vorwärmer 37 Anlagenmodul gesendet. Nachdem die Kondensation vorzugsweise eine flüssige Komponente und Wärme in dem Vorheizer, abgekühlt Flüssigkeiten in dem Zweigbohrloch 38 kombiniert und entfernt werden.

Der Kondensator-Verdampfer 34 umfasst vorzugsweise eine organische Flüssigkeit, Pentan oder Isopentan, abhängig von den vorherrschenden Umgebungsbedingungen, die auf der einen Seite des Kondensators durch Kondensation von Niederdruckdampf verdampft. Verdampfte organische Flüssigkeit in dem Kondensator-Verdampfer erzeugt wird, in die organische Dampfturbine 40 geleitet, wo die Expansion stattfindet, die Wärme abgereicherte organische Dämpfe in Leitung 41 zu erzeugen, während die organische Turbine 40 treibt einen Generator 32.

42 Kondensator empfängt die Wärme abgereicherten organischen Dampf von der Turbine 40 entfernt, und das Vorhandensein von Kühlmittel in dem Kondensor 42 kondensiert der Wärme organischen Dampf zu einer Flüssigkeit aufgebraucht, das mittels der Pumpe 43 zurück in den Kondensator-Verdampfer durch den 37-Vorwärmer zugeführt wird, wobei die organische Flüssigkeit vor Eintritt in den Kondensator erwärmt wird, -isparitel 34. Kühler Kondensator 42 kann Luft oder eine Flüssigkeit wie Wasser sein.

Schließlich, 31 eine Umgehungsleitung, die mit der Dampfturbine 30A im Modul 27A zusammenwirkt, verwendet wird, um die Ausgangsleistung der Dampfturbine zum Zweck der Wartung, ohne dass ernsthafte Einfluss auf den Betrieb der Turbineneinheit 40 des organischen Dampf.

Fig. 1 zeigt zwei gut, nämlich Umleiten, die Vertiefungen 25 und 36. Jedoch ist es möglich, ein und das Zweigbohrloch zu verwenden, ist besonders wünschenswert, wenn die Flüssigkeit mit einer Stromleitung 24 gekühlt wird, so daß Kühl Sedimentation auftreten kann. In diesem Fall fast reines Wasser in den Modulen 37 Anlage Vorwärmer erhalten kann mit der gekühlten Flüssigkeit in die Leitung 24 mit dem Zweck der Verdünnung der Sole und damit verhindern die Sedimentation während der Überführung der gekühlten Flüssigkeit in das Abgabeloch kombiniert werden.

Um Flexibilität in der Geothermie-Kraftwerk in Fig. 1, für Wartungszwecke und zufällige Druckreduzierung und geothermischen Flüssigkeit Quellentemperatur von Produktionsbohrloches 12, eine Turbine 18 erzeugt bereitzustellen schafft eine Bypassleitung 50 im Hinblick auf eine geothermische Flüssigkeit aus Produktionsbohrung 12 direkt mit 52A Separatoren bereitzustellen, 52B Module Pflanze. Angesichts des hohen Drucks in dem Bohrloch 12 in der Leitung 50 ein Druckminderventil 53. Somit wird der Druck der geothermischen Flüssigkeit zum Separator 52A zugeführt, in dem Modul 27A und der Leistungseingang ist mit einem Arbeitsdruck für die Dampfturbineneinheit 30A konsistent.

Wenn die Leitung 50 in Betrieb ist, kann die Dampfturbine 18 gestoppt werden, und der Separator 14 wird inaktiv. Folglich wird die Leitung 26 Niederdruckdampf sein. Stattdessen arbeiten Separatoren 52A und 52B beginnen, die geothermische Flüssigkeit in zwei Ströme zu trennen, sehr ähnlich wie die Arbeit des primären Separator 14 in Kombination mit einer Dampfturbine 18. Somit Niederdruckdampf aus dem Separator 52A und der Dampfturbine 30A geliefert.

Der Hauptteil jedes Modul arbeitet, außer dass typischerweise Kondensat wie zuvor beschrieben nur in dem Kondensator-Verdampfer erhalten wird, ist für die Heizung zur Verfügung 37. Gewöhnlich Rassolova geothermischen flüssige Komponente in der Leitung 50 so konzentriert und Korrosion, was unpraktisch sein könnte anzuwenden es in den Vorwärmer. Jedoch können unter geeigneten Bedingungen Rassolova Komponente in den Vorwärmer zugeführt werden und Kondensat in dem Kondensator-Verdampfer erhalten wird, wird zur Verdünnung der konzentrierten Sole verwendet Sedimentation in dem Vorwärmer zu verhindern.

Wie oben erwähnt, ist die Flexibilität der Vorteil der Bypassleitung 50 in der realen Anlage aufweist, das 18. So ist in der Wartung der Dampfturbine vorgesehen ist, kann die Turbine durch die Betätigung der Öffnung und der Umgehungsleitung angezeigt werden, so dass Leistungsmodule weiter und bleibt auf der Linie. Daher wird die Gesamtleistung, die durch die Kraftwerks verringert aufgrund einer Unterbrechung des Generators 19 jedoch Leistung noch in der Lage ist, eine signifikante Menge an Leistung zu erzeugen. Natürlich ermöglicht der modulare Power-Design Sie jedes einzelne Modul 27A zu deaktivieren, 27B, usw. für die Wartung, die nur durch eine leichte Abnahme der Leistung an der Ausgangsleistung begleitet wird.

Eine bevorzugte Ausführungsform des Generators 32 mit der Dampfturbine 30A und organischen Turbinenmodul 40 in Fig. 2. Die bevorzugte Anordnung ist derart, dass die Scheibenkupplung Falk starr an der Abtriebswelle 30A von jeder der Turbinen 40, wie durch das Bezugszeichen 60. Eine ähnliche Art der Kopplung an den gegenüberliegenden Ausgangswellen des Generators 32 verwendet, angegeben, wie durch das Bezugszeichen 61 in Fig. 2. zwischen dem Zahnrad 63 montiert Kupplungen (hergestellt Jufkin Company), den Generator 32 mit einer Geschwindigkeit zu betreiben, die etwas geringer als die Drehzahl der Turbinen ist.

Modifikation der Ausführungsform von Fig. 1 ist in FIG. 3, wobei anstelle der Freizyklus Dampfturbine von Fig. 1 verwendet, um eine geschlossene Schleife der Hochdruck-Dampfturbine. Das Kraftwerk 60 der Fig. 3 geothermische Flüssigkeit aus einem Hochdruckloch 12A der Quellen wird zu dem Wärmetauscher 61 geleitet, wo Wärmeaustausch mit Wasser erfolgt, was zu einer Dampfleitung 62, die an die Dampfturbine 63 geleitet wird, in einem Generator resultierende 64. Die Wärme abgereicherten Dampf aus der Turbine ausgestoßen 63 zugeführt wird, 65 zu dem Kondensator, wo Kondensation stattfindet und das Kondensat mit dem Wärmetauscher 61 durch eine Pumpe zurückgeführt (nicht gezeigt). Kondensator 65 kann Wasser oder Luftkühlung sein.

Geothermischen Flüssigkeit 61 in den Wärmetauscher verlass ist ein Gemisch aus Dampf und Kochsalzlösung gekühlt werden, aber im Vergleich mit der wohl 12A aus der Sole, aber der Druck wird größer sein. Dieser Druck wird in dem Druckminderer 66 in der gleichen Weise, wie der Druck reduziert Minderventil 53 auf die Quelle der Sole arbeitet in dem Ausführungsbeispiel in Fig. 1. Nach der Druckabsenkung kann die Flüssigkeit gerichtet werden 67 zum Separator, wo der Dampfanteil aus dem flüssigen Anteil getrennt. Dampf wird in erster Linie gesättigt ist, und ist darauf gerichtet, durch die Leitung 68 zu Module 69A, 69B, etc., die zu den Modulen 27A ähnlich sind, 27B, etc., wie zuvor beschrieben.

Mist 70A, 70B, usw. in Module 69A, 69B, usw. dienen jedes Paar von Feuchtigkeit zu trennen, bevor es die Dampfturbine Module eintritt. Der Abdampf aus der Dampfturbine ist mit dem Kondensatormodule Verdampfer geschickt, um die organische Flüssigkeit zu verdampfen, die organische Dampfturbine zugeführt wird, wie in den zuvor beschriebenen Modulen. Zusätzlich ist ein Paar von Kondensat aus dem Kondensator-Verdampfer-Einheiten in Fig. 3 wird zum Aufwärmen, wie in Fig verwendet. 1. die Flüssigkeit die Druckentlastung Alternativ Ventil 66 verlassen direkt parallel zu den Separatoren 72A und 72B werden gesendet.

Kraftwerk 60 ist mit einer Turbine versehen und Umgangen 63 ähnlich dem in Fig. 1. Das heißt, kann ein Druckminderungsventil 72 das Hochdruck-Salzlösung zu dem Wärmetauscher selektiv Bypass 61 die Sole aus gut 12A der Quellen direkt in den Separatoren 72a, 72b, usw. zu liefern Module. Separatoren teilen den Fluss in den Kanal für Dampf- und Flüssigkeitskanal, dann wird der Dampfkanal jedes Moduls der Dampfturbine speist.

der Fluidkanal enthält Sole aus dem Bohrloch 12A eine große Wärmemenge aufweist, die in ihrer Heizung mit dem kondensierten Dampf erzeugt in den Kondensator-Verdampfer-Modulen und zugeführt, gemischt werden können. Wenn also die Turbine 63 oder irgendeiner der Komponenten mit ihm zusammenwirkenden Schalt für periodische Wartung ausgeschaltet, wodurch das Umgehungsventil 71 öffnet, so dass die Module an der Leitung zu bleiben.

Eine weitere Ausführungsform der vorliegenden Erfindung ist in Fig. 4 und die Ausführungsform ist eine Kombination der Fig. 1 und 3, in dem Sinne, dass ein geschlossener Kreislauf-Dampfturbine Hochdruck, wie in Fig verwendet. 3 und darüber hinaus verwendet eine andere Dampfturbine, wie in Fig. 1 anstelle des Druckminderventils (Druckminderer). Wie in Fig. 4 ist das Ausführungsbeispiel 80 weist einen Hochdruckwärmetauscher 81, der den Hochdrucksalzlösung von Bohrloch 12B eintritt. Die Wärme der Sole wird mit Wasser ausgetauscht, Dampferzeugung, die an die Dampfturbine 82 Hochdruck gerichtet ist, was zu einem Generator 83, der Elektrizität erzeugt. Wärme abgereicherten Dampf in der Turbine 82 erzeugt wird, 83 zu einem Kondensator zugeführt, wo Kondensation stattfindet, und eine Pumpe (nicht dargestellt) gibt das Kondensat mit dem Wärmetauscher 81.

Das Gemisch wurde abgekühlt Sole und Dampf aus dem Wärmetauscher 81 die Ausgabe wird zu einem Separator 84 gesendet, der die Mischung in eine Dampfkomponente und eine Flüssigkomponente trennt. Dampfkomponente wird der Dampfturbine zugeführt 85, die erweitert wird, was zu einem Generator zur Erzeugung von Elektrizität und Wärme erzeugt abgereicherten Dampf, gerichtet zu dem Wärmetauscher 86. Die flüssige Komponente aus dem Separator 84 und gerichtet Wärmetauscher 86, wo ein Wärmeaustausch zwischen der flüssigen Komponente erfolgt und abgereichertes Wärme aus Dampfturbine 85. Das Ergebnis ist eine Trocknung und gegebenenfalls der Dampfüberhitzung, die trocken gesättigten Niederdruckdampf oder überhitzter Dampf bildet, die zu den Modulen zugeführt wird, wie in gezeigt. 1. Gekühlte Kochsalzlösung wird nach dem Wärmetauscher 86, vorzugsweise durch das Auslassloch entfernt.

In dieser Ausführungsform ist die Turbine 82 geführt wird, um den Kondensator 83. Bei Bedarf Wärme abgereicherten Dampf in den Kondensator-Verdampfer geleitet werden 34 kann zum Kondensator Dampfwärme abgereicherten Dampf Austritt aus dem Kondensator-Verdampfer austritt, die an das Heizelement geschickt wird 37 und kehrt zu dem Wärmetauscher 81.

Die Vorteile und verbesserten durch das Verfahren eingerichtet Ergebnisse und die Anlage der vorliegenden Erfindung sind aus der obigen Beschreibung einer bevorzugten Ausführungsform der vorliegenden Erfindung. Verschiedene Änderungen und Modifikationen können ohne Abweichen vom Schutzumfang und Geist der Erfindung, wie definiert durch die Ansprüche gemacht werden.

FORDERUNGEN

1. Geothermie-Kraftwerk auf geothermische Flüssigkeit auf einen hohen Druck betrieben wird, einen primären Separator zum Trennen des geothermischen Flüssigkeit über zwei Kanäle umfasst, eine einen Hochdruckdampf enthält, und die andere - das Hochdruckfluid in der primären Dampfturbine Hochdruckdampfkanal, läuft auf ein Paar von Hochdruck, für die Stromerzeugung und den Empfang von Wärmehochdruckdampf erschöpften, dadurch gekennzeichnet, dass es zur Trennung von Hochdruck Wärme abgereicherten Dampf und flüssigen Komponenten, eine Primärspule empfängt Hochdruckflüssigkeit und eine Dampfkomponente zu übertragen, die Dampfkomponente der Wärme einen sekundären Separator umfasst zur Erzeugung von Niederdruckdampf und die gekühlte Hochdruckflüssigkeit und mindestens ein Leistungsmodul mit einer Dampfturbine Niederdruckaufnahmeniederdruckdampf Strom und Wärme abgereicherten Dampf niedrigem Druck, die organische Flüssigkeit Kondensator-Verdampfer zur Aufnahme erschöpft erzeugen Hitze von Niederdruckdampf und wandeln es in Kondensat und zum Verdampfen von organischen Flüssigkeitsturbine organischen Dampf auf dem verdampften organischen Flüssigkeit in dem Kondensator-Verdampfer erzeugt Betrieb zur Erzeugung von Elektrizität und abgereichertes zum Kondensieren des Wärme Wärme abgereicherten organischen Flüssigkeit Kondensator produziert organische Dämpfe auf eine Flüssigkeit, eine Heizung, um die Flüssigkeit zum Erwärmen, eine Pumpe für die erwärmte Flüssigkeit von der Heizung zum Kondensator zurückkehrt, einen Verdampfer, eine Einrichtung zum Kondensat aus dem Kondensator zu der Richtung des Heizgerätes.

2. Kraftwerk nach Anspruch 1, dadurch gekennzeichnet, dass sie Mittel zum Kombinieren der flüssigen Komponente in dem sekundären Abscheider, mit Kondensat und führen sowohl die Vorwärmer erhalten wird, umfaßt.

3. Kraftwerk nach Anspruch. 1, dadurch gekennzeichnet, dass die gekühlte Hochdruckflüssigkeit in das Austrittsloch entfernt wird.

4. Kraftwerksanlage nach Anspruch. 2, dadurch gekennzeichnet, dass die flüssige Komponente des Kondensats von der Heizung verlass in dem Auslassloch entfernt wird.

5. Kraftwerk nach Anspruch 1, dadurch gekennzeichnet, dass es eine große Anzahl von modularen Kraftwerke umfasst und Niederdruckdampf wird parallel zu jeder Niederdruck-Dampfturbinenkraftwerk mehrere Module versorgt.

6. Das Kraftwerk nach Anspruch 1, wobei das Modul einen Separator umfasst, ein geothermisches Kraftwerk - eine Bypassleitung mit einem Druckregler und den primären Separator und eine Dampfturbine zu deaktivieren, um einen Hochdruck geothermischen Fluidseparators direkt in das Modul liefert, die Dampf Niederdruck erzeugt und Niederdruckflüssigkeit und Mittel zum Zuführen von Niederdruckdampf in einem modularen Abscheider in einer Dampfturbine, Niederdruckmodul erzeugt.

7. Kraftwerksanlage nach Anspruch 6, dadurch gekennzeichnet Niederdruckfluid wird dem Heizmodul zugeführt.

8. Kraftwerk nach Anspruch 1, dadurch gekennzeichnet, daß jedes Modul einen elektrischen Generator umfasst, die zwischen der Dampfturbine und der Dampfturbine organischen, montiert eine Kupplung zum Verbinden des Elektrogenerators mit der Dampfturbine und eine Kupplung für den elektrischen Generator auf organische Dampfturbine verbindet.

9. Das Modul für ein Geothermiekraftwerk zur Energiegewinnung aus Wasserdampf umwandelt, mit einer Dampfturbine mit Dampf betrieben für Strom und Wärme abgereicherten Dampf zu erzeugen, einen Kondensator, einen Verdampfer, die organische Flüssigkeit zur Kondensation des Wärme abgereichertem Dampfkondensat in der Wärmeübertragung aufgrund der organischen Flüssigkeit, wodurch es verdampft wird, in dem Kondensator-Verdampfer erzeugt wird, um Strom zu erzeugen eine Turbine organischen Paar auf dem verdampften organischen Flüssigkeit läuft und Wärme organischen Dampf, Kondensator organischen Dampf zur Aufnahme organischen Dampf und zum erzeugen eines flüssigen organischen Flüssigkeit aufgebraucht Herstellung, eine Pumpe für Flüssigkeit Rückkehr organischen Flüssigkeit Kondensator-Verdampfer und der Heizer für den flüssigen organischen Flüssigkeit erhitzt, bevor es in den Kondensator-Verdampfer zurückkehrt, dadurch gekennzeichnet, daß das Kondensat in den Vorwärmer des Kondensator-Verdampfers zugeführt wird.

10. Modul nach Anspruch. 9, dadurch gekennzeichnet, daß sie einen einzigen elektrischen Generator zwischen einer Dampfturbine und einer Dampfturbine organischen und Verbindungsmittel zum Verbinden der Ausgangsturbine mit Generator montiert aufweist.
