Russische Föderation Patent RU2153041

Der Boden von Wasserkraftwerken

Name des Erfinders: Ginkul Georgy
Der Name des Patentinhabers: Ginkul Georgy
Korrespondenzanschrift: 666521, Irkutsk, Kazachinsko-Lenski Bezirk, pos .. Ulkan Str. Sport 6-10, Ginkulovu GV
Startdatum des Patents: 1998.08.04

Die Erfindung betrifft ein Wasser und soll die kinetische Energie des Wasserstroms in dem Fluss in elektrische Energie umzuwandeln. Bodenwasserkraftwerk, die ein oder mehrere elektrische Generatoren, Dreh jeweils eine oder mehrere flexible Wellen mit einem Anker am Ende und Paddel gidrovintami montiert auf jeder flexiblen Welle mit dem Ankerblock Bodenkabel, deren Enden verbunden sind, an der Küste bitt Bock- und zwei Onshore-Winde . Gidrovinty einen Zwillings und aufgereiht auf vier Leitungen, eine flexible Welle bildet, die auf dem Grund des Flusses in einem Abstand gleich der Länge der Klinge gidrovinta befindet. Stromerzeuger sind am Flussufer installiert. Das Ende jeder der flexiblen Welle wird mittels einer dreieckigen Halterung an dem Anker verschweißt an dem Anker verbunden und in einer Höhe auf die Oberseite der Halterung angebracht vom Boden des Flusses, die gleich der Länge der Klinge gidrovinta, Lager, das Ende der biegsamen Welle festgelegt ist. Der untere Draht wird durch das Gerät übertragen werden, den Anker über zwei Onshore-Winden auf der Unterseite Seil ans Ufer und vom Ufer aus mit Eis und den Ersatz gidrovintov auf flexiblen Wellen zu bewegen. Gegenstand der Erfindung sind durch die Stabilisierung von flexiblen Wellen mit gidrovintami in einem Strom von bewegtem Wasser Effizienz und Stabilität von Wasserkraftwerken erhöht.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft ein Wasser und soll die kinetische Energie des Wasserstroms in dem Fluss in elektrische Energie umzuwandeln.

Das nächste Analogon dieser Erfindung ist ein Wasserkraftwerk, umfassend einen oder mehrere elektrische Generatoren, drehende, jeweils einen oder mehrere flexible Wellen am Ende des Ankers und vane gidrovintami montiert auf jeder flexiblen Welle (SU 1.213.237 A, 1986.02.23).

Ein Nachteil dieser bekannten Wasser es ineffizient und instabil ist, aufgrund der instabilen Lage gidrovintami flexiblen Wellen in einem Strom Wasser zu bewegen.

Die Aufgabe der vorliegenden Erfindung ist es, Effizienz und Stabilität zu erhöhen, indem die Wasser flexiblen Wellen gidrovintami Strom sich bewegenden Wassers zu stabilisieren.

Diese Aufgabe wird durch die Tatsache erreicht wird, daß das Wasserkraftwerk, umfassend einen oder mehrere elektrische Generatoren, drehende, jeweils einen oder mehrere flexible Wellen mit einem Anker am Ende und paddle gidrovintami auf jeder flexiblen Welle angebracht ist, gemäß der Erfindung mit dem Ankerblock verbunden vorgesehen ist, eine Bodenseil, deren Enden am Ufer bitt befestigt sind, und zwei Onshore-Winden gidrovinty ein Doppel vier Drahtseilen gemacht, eine flexible Welle bilden, die auf dem Grund des Flusses in einem Abstand gleich der Länge der Klinge gidrovinta befindet, ist jeder Generator an den Ufern des Flusses, und das Ende jedes flexiblen Welle befestigt auf den Anker durch die dreieckige Halterung an der Kante verschweißt und ist an der Oberseite des Bügels in einer Höhe vom Boden des Flusses, der Länge der Klinge gidrovinta angebracht, Lager, an die das Ende einer flexiblen Welle befestigt ist, ist die längste Kabel durch den Block übergeben, den Anker mit zwei zu bewegen Onshore-Winden am unteren Seil ans Ufer und vom Ufer aus mit Eis und den Ersatz gidrovintov auf flexiblen Wellen.

In dieser Ebene zwei Zweiblattschaufeln jeweils gidrovinta senkrecht zueinander.

Und auf zwei benachbarte flexiblen Wellen gidrovinty mit der entgegengesetzten Drehung der Wellen gemacht.

Darüber hinaus hat das Wasserkraftwerkskessel zum Heizen in dem kalten Teil der Oberfläche des Wassers in der Nähe der Küste, die in Kontakt mit den biegsamen Wellen ist.

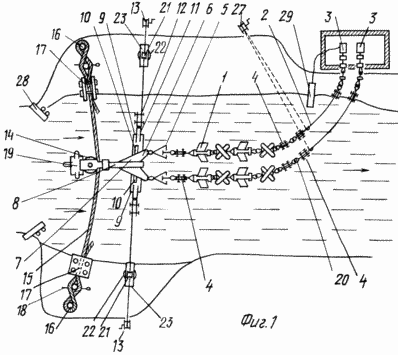

Kurze Beschreibung der Zeichnungen Fig. 1 zeigt den Boden in Bezug auf die Wasserkraft beim Anblick der rechten Ufer des Flusses, in Fig. 2 - Zweiblatt gidrovint, Seitenansicht; Fig. 3 - die gleiche, Draufsicht.

Der Boden hat Dutzende von Wasser gidrovintov 1 auf einem oder mehreren flexiblen Wellen angebracht 2. Jede flexible Welle 2 dreht sich nur ein Generator 3. Alle gidrovinty 1 um den Grund des Flusses drehen, wie es in dieser Höhe vom Boden des Flusses durch zwei Anker gehalten wird: ein großer Anker und kleinen Anker. Jede flexible Welle 2 besteht aus vier Drähten, die gidrovinty gidrovintov 1. Der gesamte Satz 1 auf der Welle aufgefädelt sind 2 feste Klemmplatte 4. In Fig. 1 ist eine Unterwasser beiden Wellen 2, aber es kann eine größere Anzahl von Wellen 2, beispielsweise 4, 6, 8 und so weiter haben. D. Das Kopfteil jedes der flexiblen Welle 2 mit dem Schwenklager befestigt ist 5. Die Lager 5 an die Leistungs Klammern befestigt sind 6 und jeder Träger 6 ist mit dem Blech geschweißt seiner dreieckigen Arm 7. solche Klammern 7 - zwei und beide Klammern 7 schräg zur langen dicken Streifen 8 verschweißt sind, und die Band überlappen 8 ist an der Mitte der anderen Bands verschweißt - die Läufer 9. die Halterungen 7 und 9 Läufer verbunden durch Schweißen zwei Seitenschutzplatte 10. die Enden der Streben 9, leicht gebogen nach oben und 11 daran Klammern verschweißt, welche mittels der Backen 12 Hubseil montiert sind Enden 13 zu den anderen langen Randstreifen 8 an die Leistungseinheit 14 verschweißt, in dem das Stromkabel 15 weggelassen . die Enden des Kabels 15 sind am Ufer bitt abgedichtet, die zwei 16 dicke Rohr Metall sind, erzielte tief in den Boden nahe beieinander liegen. Kabel 15 ist auf dem Rohr 16 auferlegt, acht, und das verbleibende freie Ende des Seils 15 ist an dem Vorderteil geklemmt (am Eingang zur BITT) 17. Kabelklemme 15 an Rohrleitungen 16 Contra cotter 18 Einheit 14 und das Band 8 schwere Welded Blank 19.

Spur 8 und 9 skid senkrecht zueinander, zwei Arme geschweißt 7, 8 mit dem Streifen verschweißt sind; die Antriebseinheit 14 und 19 zusammen Barren mit einer großen Anker bilden, die auf zwei Wellen 2, auf einer Höhe von einer Schaufellänge gidrovinta 1. Lesser Anker sind Kugelköpfe 20, angebracht neben den Anschlüssen 4 auf flexiblen Wellen in der Nähe der Unterseite des Flusses alle gidrovintov System 1 aufgereiht hält fixiert durch Klemmen 2 und 4 Düsen 20 können im Gegenteil schwer oder leicht sein, da der Schaum in Abhängigkeit von der Strömungsgeschwindigkeit. Alle Düsen 20 sollte nach ihrem Gewicht ausgewählt werden, so dass der Schwanzabschnitt der flexiblen Welle 2 hat das gleiche Niveau an dem Grund des Flusses, der einen Teil des Kopfes und der flexiblen Welle 2 ist, dh auf der Höhe der Länge einer Klinge gidrovinta 1. Kabel 15 zu heben ist nicht vorbei, hat es auf dem bitt so gering wie möglich gesichert werden, es näher an dem Niveau des Flussbett zu bringen. Und die beiden Winden Seil 13 auf die Höhe des Bodens des Flusses zu bringen, müssen wir die Druckblöcke 21 sind an den Ufern installiert. Für jeden Block 21 tief in den Boden gehämmert Metallrohr 21, der obere Teil davon auf die Höhe des Flussbettes der Nähe ist. Auf der Oberseite des dicken Rohres 22 geschweißt 23 an der Platte und hat es der obere Abschnitt 21 verschweißt.

Bladed gidrovint 1 Bedarf werden aus massivem Guss einer Schnur eine große feste Klinge 24. Die Ebenen der beiden Blätter 24 sind senkrecht zueinander, das heißt, Achse 25 einen Winkel von 45 ^o zu der Welle ^bilden. In der zentralen Achse (zylindrische Form) der Welle 25 vier Durchgangslöcher vorgesehen sind, in welcher vier Kabel flexible Welle 2. Die vier Kabel geführt werden montieren alle gidrovinty 1 so ermöglichen, daß zwei beliebige benachbarte gidrovinta 1 an der Welle 2 im Laufe der Drehung verschoben worden zu 90 auf seiner Achse ^O, und dies bedeutet , dass zwei beliebige benachbarte gidrovinta 1 zusammen einen vier~~POS=TRUNC-Propeller bilden.

Wenn gidrovintov Herstellung 1 sollte für den Unterschied in ihrer Struktur bereitstellt, die eine Hälfte um alle der Stelle des unteren gidrovintov 1 Wasser in einer Richtung (im Uhrzeigersinn) gedreht wird, die andere Hälfte - in die entgegengesetzte Richtung (gegen den Uhrzeigersinn). Und dann zwei beliebige benachbarte flexible Welle 2 an der Unterseite des Wasserkraft wird in entgegengesetzten Richtungen drehen, wodurch die Effizienz der Nutzung der kinetischen Energie des fließenden Wassers zu erhöhen.

Fig. 3 zeigt die Membran 26 zwischen den Basen der Flügel 24 und 25 der Wellenoberfläche gidrovinta 1. Diese Membranen 26 stark angeordnet, da die Schaufeln 24. Sie fügen hinzu, Festigkeit und Starrheit zu den Schaufeln 24, die nicht zulassen, sie unter dem Druck des Wasserstromes zu biegen. Die Vorderkante der Klinge 24 leicht in Richtung Wasser natürlich geneigt.

Flexible Wellen 2 in den Bereichen kleinen Ankern 3 Generatoren benötigen das Gummituch oder Stoff zu wickeln, anstatt eine Schlauchlänge gleich dieser Bereiche zu verwenden, dh jede flexible Welle 2 sah ein Seil, nicht verstreut vier Seile auf die Algen gewickelt sind.

Das ganze System gidrovintov 1 Wasserboden kann zum Ufer (in unserem Fall auf dem linken Ufer des Flusses) gezogen werden, mit der gleichen Zeit waren zwei Winden 13: eine für die Auf- und Abrollen auf der anderen Seite. Als gidrovintov 1 an die Bank, müssen Sie auf den 2 Enden der flexiblen Kabel Wellen Winde werfen 27 mit Haken an den Enden, drehen die Winde 27, und es wird die Flaute von flexiblen Wellen 2 und zog sie an Land holen. Diese Strecke des Ufers gidrovintov 1 für den Austausch notwendig ist, sondern auch mit der Vereisung.

Für die Entfernung vom Ufer auf die Wasserobjekte des Schwebens sollte 28, aus Beton aufschieben Wandausleger oder von Lärchenholzstämme.

In strengen Frösten ist es notwendig, Kesseln 29 vom Ufer von Oberflächenwasser zu erwärmen, die 2. in Kontakt mit der flexiblen Welle ist Dadurch wird das Einfrieren von Eis auf sie zu verhindern.

Wenn der Boden den Bau des Wasser Fluss wäre cool, ist es notwendig, ein sanfter zu machen, den Boden nicht in den Fluss verlagert und am Ufer.

FORDERUNGEN

1. Bodenwasserkraftwerk, umfassend einen oder mehrere elektrische Generatoren, drehende, jeweils einen oder mehrere flexible Wellen am Ende des Ankers und vane gidrovintami auf jeder flexiblen Welle angebracht ist, dadurch gekennzeichnet, daß sie ferner einen Anker auf das Blockbodenkabel, dessen Enden umfasst sind am Ufer bitt fixiert und zwei Onshore-Winden gidrovinty auf vier Kabel ein Doppel und aufgereiht gemacht, eine flexible Welle bilden, die auf dem Grund des Flusses in einem Abstand gleich der Länge der Klinge gidrovinta befindet, ist jeder Generator an den Ufern des Flusses, und das Ende jedes flexiblen Welle befestigt auf den Anker durch die dreieckige Halterung mit dem Anker verschweißt und in einer Höhe vom Boden des Flusses, auf die Oberseite der Halterung angebracht ist, die der Länge des Blattes gidrovinta, Lager, an die das Ende einer flexiblen Welle befestigt ist, wobei die untere Seil durch den Block geführt wird, um den Anker mit zwei zu bewegen Onshore-Winden am unteren Seil ans Ufer und vom Ufer aus mit Eis und den Ersatz gidrovintov auf flexiblen Wellen.

Wasserkraftwerk nach Anspruch 2. 1, dadurch gekennzeichnet, daß die Ebene jedes der beiden zweischneidige Klinge gidrovinta Loten miteinander.

3. Wasser nach Anspruch 2, dadurch gekennzeichnet, dass zwei benachbarte gidrovinty flexiblen Wellen sind mit der Möglichkeit der gegenläufige Wellen gefertigt.

4. Wasser nach Anspruch 1, dadurch gekennzeichnet, dass es einen Kessel für Heizung im kalten Teil der Oberfläche des Wassers in der Nähe der Küste hat, die mit den biegsamen Wellen in Kontakt ist.
