Erfindung
Russische Föderation Patent RU2140012

Wasserkraftwerk

Wasserkraftwerke "VOLSLOV"

Name des Erfinders: Solovyov Wladimir Wladimirowitsch
Der Name des Patentinhabers: Solovyov Wladimir Wladimirowitsch
Korrespondenzanschrift: 125015, Moskau, Butyrskaya Str. 97, kv.140, Wladimir Solowjow
Startdatum des Patents: 1998.07.24

Wasserkraftwerk wurde entwickelt, um die kinetische Energie in den Energiefluss des Berges und des Tieflandflüsse zu konvertieren, und Bäche und Wellen an die Ufer des Reservoirs zu bewegen (Seen, Meeren, Ozeanen). Die Vorrichtung weist ein Gewinde zum Ufer gesetzt Leitung der Wassereinlass mit einem abnehmenden Strömungsquerschnitt mit der Wasserleitung mit rechteckigem Querschnitt von standardisierten Betriebselementen zusammengesetzt. Ein Loch in den überlappenden Seitenwandelemente umfassen Arbeits vertikal Klinge axial Kapselhydraulikeinheiten zylindrisches Gehäuse mit einer Aussparung angeordneten Arbeitskammern an beweglichen Plattformen zum Bewegen der Stützplattformen an den Bedienelementen angebracht sind. Alle Teile der Wasserkraft könnte unterhalb der unteren Fließmarkierung freeze Ebene auf dem Boden platziert werden, dass es bei Einfrieren Ströme bedienen können. Die Wasseraufnahme-Box kann auf den Fluss der Wellen ausgerichtet werden, in Richtung der Küste bewegen, und der Wasserlinie - Eigenschaften entlang der Küste, die es ermöglicht, in Richtung zum Ufer des Teiches Bewegen der Energie der Wellen zu konvertieren. Wasserkraft und ermöglicht die Zuverlässigkeit des Betriebs zu erhöhen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft das Gebiet der Wasserkraft und kann verwendet werden , um die kinetische Energie in elektrische Energie umwandeln Berg- und Tieflandflüssen fließt, und Bäche und Wellen an die Ufer des Reservoirs zu bewegen (Seen, Meeren, Ozeanen).

Wasserkraftanlage bekannt, einen verjüngten oberen Abschnitt aufweist, in dem Strömungs montiert nahe dem Ufer, verbunden mit dem unteren Abschnitt, der mit Arbeitskammern und Hydraulikeinheiten. (Siehe. Die Französisch-Anwendung N 2525694, F 03 B 13/18, 1983).

Ein Nachteil dieser bekannten Wasser ist die relative Komplexität der Konstruktion und Wirksamkeit in eingeschränkten Anwendungsbereichen durch nicht ausreichendes Maß an Konzentration vodopotoka verjüngten Abschnitt verursacht.

Die am nächsten an der technischen Natur der vorgeschlagenen Erfindung ist ein Wasserkraftwerk, einschließlich der in den Bach nahe dem Ufer Wasseraufnahme Feld den Boden, Deckel und Seitenwände installiert, mit einem abnehmenden Strömungsquerschnitt, verbunden mit Wasserleitungen, bis der Arbeitnehmer gemacht, Drehen und Verbindungselemente, mit Arbeitskammern und legte sie in den Kapselhydraulikeinheiten (siehe. Patent der russischen Föderation N 1652640 "Wasserkraftwerk Bau V. Soloviev" MKI F 03 B 13/08, mit Wirkung vom 12.02.1993 und die Priorität von 1989.02.15).

Die Nachteile dieser bekannten Wasser sind: - die relative Komplexität der Konstruktion und des Betriebs, hervorgerufen durch die Kapsel Hydraulikeinheiten direkt in Leitungen Plazieren und brauchen deshalb so eine Struktur von wenigstens zwei Rohrleitung zu haben, dass im Falle des Versagens eines der Hydraulikeinheiten deaktivieren die gesamte Leitung in welches es ist, ohne dass die gesamte Wasserkraft zu stoppen und die getrennte Wasserleitung demontieren, die defekte Hydraulikeinheit entfernen und es bedingt ersetzen; - Kapazität durch die Verwendung von horizontalen Kapsel Hydraulikaggregate und das Fehlen zusätzlicher Wasserkraft in der Wasserlinie begrenzt; - Begrenzte Zuverlässigkeit aufgrund des Fehlens der Wasseraufnahme in der Box-Geräte von gefährlichen mit dem Fluss des Stroms von Objekten auf dem Eintritt in den Wassereinlasskanal bewegen zu schützen; - Die begrenzte Palette von Anwendungen aufgrund der Unmöglichkeit auf Ströme zum Betreiben eines Einfrieren zu bilden, und die Anwendung und die Unfähigkeit, in Elektrizität Bewegen des Energieflusses von Wellen zu konvertieren zum Ufer des Reservoirs (See, Meer, Ozean).

Die vorliegende Erfindung zielt darauf ab, Design zu vereinfachen, erhöhen die Betriebssicherheit und den Ausbau der Einsatzgebiete, die Erhöhung der Wasserkraft.

Ziele der Erfindung werden dadurch gelöst, daß: - die Wassereinlaßleitung an der Strömungs vorgesehen Schutzgitter in einem Winkel zur Strömungsrichtung orientierten Einlass und an eine Wasserleitung angeschlossen ist; - Conduit gebildet wird mit rechteckigem Querschnitt und einen unteren, oberen und Seitenwände und überlappenden Elementen umfasst aufweisen; - Jede Arbeitseinheit Leitung einheitliche und konfiguriert rechteckigen und profilierten Öffnungen in der Seitenwand, mit einem quer durchgehenden Schlitz in der Bodenwand zu der an der Bodenwand Trägerplatte fixiert verbunden, die bewegliche Plattform mit dem Vorsprung im Quer durch den Schlitz in der Bodenwand verstärkt wird das Betätigungselement der Rohrleitung und dem in dem Betätigungselement Schleuse verstärkt Leitwand Dämpferrechteckige Öffnungen in der Seitenwand des Betätigungselementes Schleuse verstärkten zwei abgedichtete Kammer darin definiert Motoren und Mechanismen zum Bewegen und die Plattform Verriegelungs, aber auch lösbar mittels Schleusen, befestigte in ihm mit der Kamera arbeiten kapsuläres Hydraulikeinheit koaxial angeordnet sind; - Eine Arbeitskammer ist ein vertikaler Achse zylindrischen Körper mit einer Aussparung entsprechend einer rechteckigen Öffnung in der Seitenwand der Wasserleitung Arbeitselement; - Capsular Wasser aus vertikal-axial mit auf der Kapsel verstärkten Klingen arbeiten, vertikal ausgerichtet und überstehende aus der Ausnehmung des zylindrischen Arbeitskammergehäuse, und mit einer Einrichtung zur automatischen Regelung und Stabilisierung der Kapsel Geschwindigkeit bei einer gegebenen Ebene bereitgestellt, umfassend: einen Sensor, der Kapselgeschwindigkeit, in der Kapsel platziert ; ein Stromkabel daran Servomotor in einem abgedichteten Abteil außerhalb an der Seitenwand des Arbeitswasserleitungselement befestigt angeordnet ist, verbunden; durch Öffnungen in der Profilseitenwand und dem Betätigungselement einen Servomotor auf die Schub arc mit einer Leitung Leitschaufel schwenkbar zwischen den oberen und unteren Wänden der Schleusenarbeitselement verstärkt verbunden verlauf verbunden ist; - Schließstellung bewegbare Element Leitung mit einer rechteckigen Öffnung in der Seitenwand ausgebildet ist, überlappt in einem abgedichteten Abteil, montiert auf der äußeren Oberfläche der Seitenwand schwenkbar gehärteten darin Dämpferverschluss verbunden bogenförmigen Stangen durch die Profilöffnungen in der gegenüberliegenden Seitenwandelement gebildet ist vorbei und verbunden platziert darin bewegt und Befestigungsmechanismus, Verschlussmechanismus und Ventil-Motor;

dabei:

- Wasserschleusenelemente arbeiten parallel an einem Stromkabel verbunden, um den Verbraucher Fütterung, automatische Steuerung Zentrum Wasserkraft und Elektromotoren und Mechanismen der Bewegung und zur Festsetzung der Plattform und der Motormechanismus zum Bewegen und Fixieren der Auslöser Leitungselement überlappt;

- Die Ebene der Innenfläche der Seitenwand des Wasserführungselement arbeitet, ist tangential zu der zylindrischen Oberfläche der Hydraulikeinheit der Kapsel;

- Die Wand der Kammer abgedichtet ist, an der Seitenwand des Kanals Arbeitselement verstärkt und dem Wandraum abgedichtet ist, auf der Plattform verstärkt, die senkrecht zu der Seitenwand des Betätigungselementes Leitung und in Kontakt miteinander stehen, und einer ähnlichen Wand der zweiten Kammer abgedichtet ist, auf der Plattform verstärkt, an der Wand des ersten Abteils parallel und in Kontakt mit der Wandbegrenzung, an der Seitenwand der Leitung befestigt ist und das Arbeitselement senkrecht zu ihm;

- Gebogene Wände wasserdichten Abteilungen, montiert auf einer Plattform, kongruenten Kontakt mit dem zylindrischen Gehäuse der Arbeitskammer;

- Die obere Oberfläche des Vorsprungs Bodenwand und der Plattform Betriebsleitungselement in einer Ebene;

- Die vertikale Drehachse der Leitschaufel ist in der Ebene der Wandoberflächenführung Klappe rechteckige Öffnungen in der Seitenwand der Schleuse Arbeitselement.

Um den Umfang der Wasserkraftwerke zu erweitern und die Möglichkeit der Verwendung es sicherzustellen, fließen ein Einfrieren zu bilden, die alle der oben genannten Wasserkraftwerke in der Strömung installiert ist, am unteren Rand des Baches unterhalb der unteren Ebene der freeze-up Ebene platziert werden.

Um den Umfang der Wasserkraft zu erweitern und nutzen es in Strom umwandeln den Energiefluss von Wellen in Richtung der Küste des Reservoirs zu bewegen (See, Meer, Ozean) wird die Wassereinlasskanal in Richtung der Strömung von Wellen orientiert sich am Ufer des Stausees zu bewegen, und die Wasserleitung glatt relativ zu den Wassereinlasskanälen gedreht und fokussiert Merkmale entlang der Ufer des Teiches.

Um Wasserkraft an der Leitung entlang ihrer Länge verbunden zusätzlichen Leitungen verbunden mit den zusätzlichen Wasseraufnahme Boxen zu erhöhen.

Wasserkraftwerke "VOLSLOV"

Fig. 1 ist eine perspektivische Draufsicht auf eine vorgeschlagene Ausgestaltung Wassernutzung auf Berg- und Flach Flow, einschließlich Gefrier mit der Bildung; Fig. 2 - allgemeine Ansicht der vorgeschlagenen Wasserkraftwerk im Anwendungsfall vor der Küste von einem Reservoir für die Umwandlung in Elektrizität Wellen Energiefluss in Richtung Wasser bewegt.

Wasserkraftwerke "VOLSLOV"

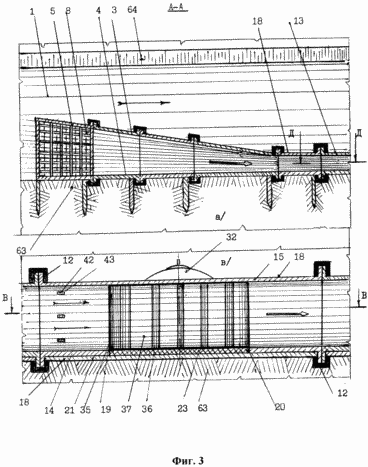

Fig. 3 - Schnitt A-A Wasser in der Ausführungsform unter Verwendung des Fluss Einfrierens Form vorgeschlagen: a) - Einheit Ableitkanal Abschnitt, c) - Einheit Leitungsabschnitt; 4 - Abschnitt B-B des Formelements an der Arbeitswasserleitung in Fragment) Schnitt A-A von Fig. 3.

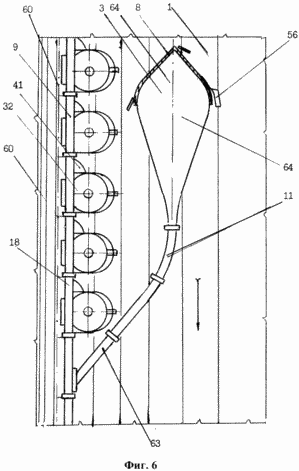

Fig. 5 - Querschnitt C-C-Typ Leitungselement in Fig arbeiten. 1; Fig. 6 - allgemeine Ansicht von oben Stück der vorgeschlagenen Wasserkraftwerk in der Variante mit den zusätzlichen Einsatz von Wasserleitungen und Wasseraufnahme-Boxen; 7 - D-D Schnittform überlappt Leitungselement der Fig. 3.

Vorgeschlagenen Wasser umfasst in Strom 1 zum Ufer zwei Wassereinlassleitung 3 mit einem Boden 4, einem oberen 5 und Seitenwände 6 und 7 mit einem Querschnitt abnehm nachgeschalteten 1 auf die Schutzgitter 8 Strömungseinlass 1 in einem Winkel zur Strömungsrichtung installiert montiert 1 an die Wasserleitung 9 verbunden, die 18 der Arbeitselemente besteht, wobei die Drehelemente 10 und 11, Kupplungselemente 12, Schließelement 13 einen rechteckigen Querschnitt und einem Boden 14, Top 15 und Seitenwände 16 und 17. Jedes Arbeitselement 18, die Leitung 9 uniform mit einer rechteckigen Öffnung 19 in der Seitenwand 17, mit einem Querdurchgangsschlitz durch~~POS=TRUNC 20 in der Bodenwand ist aus 14 mit einem an der Bodenwand befestigt angeschlossen ist 14 der Stützplatte 21, die 23 bewegliche Plattform 22 mit dem Vorsprung verstärkt ist innerhalb des Querdurch durch~~POS=TRUNC 20 Schlitz in der die Bodenwand 14 des Betätigungselements 18.

Auf der Kante 23 wird die Plattform 22 innerhalb des Betätigungselement 18 Führungswand Dämpfers 24 der rechteckigen Öffnung 19 in der Seitenwand 17 verstärkt, 22 der Auflagefläche der Plattform befestigt zwei abgedichtete Kammern 25 und 26 darin definiert Motoren 27 und 28 und die Mechanismen 29 und 30 zu bewegen, und Fixieren der Plattform 22, und eine entfernbare Sperre 31 über die Arbeitskammer 32, verstärkt mit axial darin angeordneten durch Hydraulikkapsel 33. die Kammer 32 mit einer vertikalen Achse zylindrischen Körper 34 versehen, die eine Vertiefung 35 entsprechend dem rechteckigen Loch 19 in der Seitenwand 17 des Arbeits 9. das Leitungselement 18 Kapsel Hydraulikeinheit 33 ist mit einem vertikal arbeitenden axialen Ausbuchtungen 36 an der Kapsel 37 gebildet, vertikal ausgerichtet und von der Vertiefung 35 des zylindrischen Körpers Projizieren 34 der Arbeitskammer 32 und mit einer Einrichtung 38 zum automatischen Steuern und Stabilisieren der Anzahl der Umdrehungen der Kapsel 27 auf dem gewünschten Niveau umfassend: - einen Sensor 39 der Kapsel 37 in der Kapsel 37 angeordneten Windungen - angeschlossen ist 39 Electrocable Servomotor 40 in einer abgedichteten Kammer 41, außerhalb der Seitenwand 17 des Elements 18 Betriebs befestigte untergebracht Sensor, Leitung 9 - arc Stange 42, verbunden mit Servomotor 40 durch die Löcher Profil 43 in der Seitenwand 17 des Bedienelements 18, die Leitung 9 und mit der Leitschaufel 44 schwenkbar verstärkt zwischen den oberen 15 und unteren 14 Wand des Betätigungselements 18, die Leitung 9 in der Wand-Klappenebene 24 der rechteckigen Öffnungen 19 in der Seitenwand Passieren 17 das Betätigungselement 18 Leitung 9 Schließglied 13 mit der Leitung 9 ist eine rechteckige Öffnung 45 in der Seitenwand 16 überlappt das verstärkte darin gelenkig Klappe Gate 46 mit dem Bogen 47 verbunden Stangen sich durch Löcher 48 in der profilierten Seitenwand 17 gegenüber dem Element 13 in einer abgedichteten Kammer 49, befestigt an der Außenfläche der Seitenwand 17 und ist verbunden mit darin platziert und Bewegungsmechanismus 50, den Verschluß 48 und Klappenmotor 51 des Mechanismus 50 in diesem Fall Verriegelungs:

- Hydraulikeinheiten 33 Arbeitseinheiten 18 Leitung 9 parallel zu einer einzigen Stromkabel 60 verbunden sind, speisen die Verbraucher 61, die Mitte 62 automatische Bord von Wasserkraft, aber auch Elektromotoren 27 und 28 der Mechanismen 29 und 30 bewegen und die Plattform 22 Festsetzung und der Motor 51 des Mechanismus 50 bewegen und Klappe Fixierung -zatvora 46 überlappende Elemente 13 Leitung 9;

- Die Ebene der Innenfläche der Seitenwand 17 des Arbeitselements 18, die Leitung 9 tangential zur zylindrischen Oberfläche der Kapsel 37 des Kapselhydraulikeinheit 33;

Wand 52 der abgedichteten Kammer, verstärkt an der Seitenwand 17 des Betätigungselementes 18 Leitung 9 und der Wand 53 abgedichtete Kammer 25, befestigt an einer Plattform 22 gebildet, die senkrecht zu der Seitenwand 17 des Bedienelements 18, die Leitung 9 und werden miteinander in Kontakt gebracht, und eine ähnliche Wand 54 - zweite abgedichtete Kammer 26, 22 an einer Plattform befestigt ist, ist parallel zur ersten Wand 52 und berührt die Anschlagwand 55, an der Seitenwand 17 befestigt des Betätigungselements 18, die Leitung 9 und senkrecht zu ihm;

- Die gekrümmte Wand 59 der abgedichtete Kammern 25 und 26 auf der Plattform 22 montiert kongruenten Kontakt mit dem zylindrischen Körper 34 der Arbeitskammer 32;

- Die obere Oberfläche der Plattform 23, dem Vorsprung 33 und dem unteren Wandelement 14 des Arbeitswasserleitung 9, 18 sind in der gleichen Ebene;

- Die vertikale Drehachse der Leitschaufel 44 ist in der Ebene der Wandoberflächenführung Klappe 24 der rechteckigen Öffnung 19 in der Seitenwand 17 des Bedienelements 18, die Leitung 9.

Die vorgeschlagene Wasserkraftwerk arbeitet wie folgt. Ein Teil des Stromes 1 in Kontakt mit dem Schutzgitter 8, 3 ein Wassereinlasskanal von dem gefährlichen bewegenden Objekts mit einem Strom 56 befreit 1, die dank der Orientierungsgitter 8 in einem Winkel zur Strömungsrichtung durch einen Abschnitt des freien Strom getragen werden, 1 ist, und erstreckt sich in den Wassereinlaßkanal 3. Hier unter dem Einfluss des Bodens 4, einem oberen 5 und Seitenwände 6 und 7 aufgrund des abnehmenden Strömungsquerschnitt des Wassereinlassleitung 3, ist dieser Teil des Stromes 1 in Übereinstimmung mit den Gesetzen der Hydrodynamik wird mit einer Betriebsgeschwindigkeit, bei der beschleunigt und tritt in das erste Betätigungselement 18, die Leitung 9 mit einem rechteckigem Querschnitt und einen Boden 14, eine obere und die Seitenwände 16 und 17, die das Strömungsteil direkt 1. Annäherung an die Leitschaufel 44, ist dieser Teil des Stroms 1 gliedert sich in zwei Teile 57 frei bewegen reibungslos zwischen der Leitschaufel 44 und der Seitenwand 16 des Arbeits Element 18 und der 58 arbeitet zwischen der Leitschaufel 44 und der Seitenwand 17. der Arbeitsteil 58 Strom 1 bewegt sich weiter zwischen der Führungswand, die Klappe 24 und einer rechteckigen Öffnung 19 in der Seitenwand 17, aus dem das Innere des Arbeitselements 18 Leitung 9 enthält Arbeitsklinge bewegenden 36 in der Kapsel 37 des Kapsel vertical-Achsen-Hydraulikeinheit 33 in der Kammer 32 montiert verstärkt und wirkt auf die Arbeitsklinge 36, eine Kapsel 37. die Vorrichtung 38 für die automatische Regulierung und Stabilisierung der Anzahl der Umdrehungen der Kapsel 37 auf einem vorbestimmten Pegel Spinn ausgelöst wird, der Sensor 39 wirkt durch 40 elektrisches Kabel mit einem Servomotor in einer abgedichteten Kammer 41 angeordnet, Servomotor treibt den Lichtbogen 42 Stäbe, und diejenigen, - die Leitschaufel 44, indem es durch einen Drehwinkel benötigt, um eine vorbestimmte Anzahl von Umdrehungen der Kapsel 37. der Arbeitsabschnitt 58 der Strom 1 geführt in das Zielgebiet zu liefern 37 der Kapselhydraulikeinheit 33 und der Führungswandklappe Klingen 36 der Kapsel arbeiten 24 verschmilzt wieder mit dem freien Fluss von 1 Teil 57 und bewegt sich in den benachbarten stromabwärtigen Element 13 1 überlappten Leitung 9 und dann - in den nächsten 18 Arbeitseinheiten Leitung 9.

Elektrizität erzeugt Kapselhydraulikeinheit 33 des ersten Arbeitselements 18, die Leitung 9 in den Energiekabel 60 in der automatischen Steuerung Zentrum 62 Wasserkraftwerk, um den Elektromotor 51 des Mechanismus 50 bewegen und Lock-Absperrventile 46 und Motoren 27 und 28 der Mechanismen 29 und 30 bewegen und Fixieren Plattform 22, wonach ein Steuersignal von dem automatischen Schaltzentrale Wassermotoren betätigt 27 und 28 der Mechanismen 29 und 30 bewegen sich die Plattform 22 des zweiten Strömungskanal 18, das Bedienelement 9.

Plattform 22 ist entfernbar an dem sie befestigt ist, mit Hilfe von Schleusen 31, die Arbeitskammer 32 und in seinem zylindrischen Körper 34 mit einem Ausschnitt 35 Kapselhydraulikeinheit 33 bewegt sich die Tragplattform 21 mit der Bodenwand 14 des Betätigungselements 18 an seiner Leiste 23 Führung gelagert angebracht installiert Dämpferwand 24 verlässt die rechteckige Öffnung 19 in der Seitenwand 17 und bewegt sich in seine Arbeitsstellung. sie in das Bedienelement 18 in der Arbeitsteil des Stromes 1 geschoben Arbeitsschaufeln 36, verstärkt an der Kapsel 37 des Kapselhydraulikeinheit 33 und dem Betätigungsabschnitt des Stromes 1, beeinflussen die Leistung des 36 Klinge folgenden, dreht die Kapsel 37 den Vorgang wiederholen, automatische Steuerung und Stabilisierung der Anzahl der Umdrehungen der Kapsel 37 Kapselhydraulikeinheit 33 auf einem vorbestimmten Pegel als 18 im Falle des ersten Strömungskanal beschrieben, fusionierte das Bedienelement 9. Betätigungsabschnitt 58 von Strom 1, mit 57 freien Abschnitt mit einer vorgegebenen Geschwindigkeit enthalten ist in die nächste und die folgenden Bedienelemente 18 9 33 Kapselwasser Leitung die sequentiell einer nach dem anderen, in Übereinstimmung mit dem oben beschriebenen Prinzip, betätigt werden.

Durchführen der oberen Flächen der Plattform Vorsprünge 23 22 und Bodenwand 14 des Betätigungselementes 18, die Leitung 9 in der gleichen horizontalen Ebene, die vertikale Achse der Leitschaufel 44 und der Oberfläche der Verschlußwand der Führung 24 - in der gleichen vertikalen Ebene, die Ausrichtung der Innenfläche der Seitenwand 17 in einer Ebene tangential zu zylindrische Fläche 37 Kapseln - hilft die Strömungsdruckverluste in der Wasserleitung 1 und 9 Erhöhung Wasserkraft zu reduzieren.

Die Ausrichtung der Wände von versiegelten Abteilen 25 und 26 auf der Plattform 22 montiert ist, senkrecht zur Seitenwand 17 des Bedienelements 18 und mit einer Wand der abgedichteten Kammer 41 verstärkt außen an der Seitenwand 17 des Betätigungselementes 9 und der Wand des Begrenzers 55, gewährleisten eine gleichmäßige Bewegung berührt und Befestigen der Plattform 22 und mit einem minimalen Verlust an Fließdruck in der Wasserleitung 1 9 auf ihrem Teil montiert.

Aufgrund der Tatsache, daß die Betätigungselemente 18 gleichmäßig und die Schleusenströmung darin im wesentlichen identisch gemacht werden, 33 32 in den Arbeitskammern der Arbeitselemente installiert Wasserkapsel die gleiche Kapazität haben.

Für das Wasserkraftkapazität im Verlauf ihres Betriebs, die Leitung 1 mit zusätzlichen Leitungen 63 mit zusätzlichen Wasseraufnahme Kästen 64 verbunden angebracht, die wiederum ermöglicht ferner die Länge der Hauptleitung zu erhöhen und 9 und erhöhen die Gesamtwasserkraft.

Bei Bedarf Reparatur oder den Austausch der Arbeitskammer 32, die Kapselhydraulikeinheit 33 und andere Einheiten und Teile auf der Plattform 22 montiert ist, wird das Signal von dem automatischen Steuerzentrum 63 Wasser umfasst Motoren 27 und 28 der Mechanismen 29 und 30 bewegen und verriegeln Sie die Plattform 22, die aus bewegt in seine ursprüngliche Betriebsposition.

Wenn dieser Vorsprung 23 der Plattform 22 eine seitlich durch den Schlitz 20 in der Bodenwand 14 des Betätigungselementes 18 Leitung 9 Leitwand Dämpfers 24 bewegt wird, die auf ihm montiert ist, erstreckt sich ein rechteckiges Loch 19 in der Seitenwand 17, 44 der Leitschaufel parallel zu den Seitenwänden ausgerichtet ist, 15 und 17 das Betätigungselement 18, die Leitung 9 und die beiden Teile 57 und 58 bewegen sich reibungslos fließen 1 durch den getrennten Betätigungselement 18 in den nachfolgenden Arbeitsaufgaben.

Das Entfernen der Arbeitskammer 32 von der Plattform 22 nach der Schleusen 21 Abschalten durch vertikale Bewegungen. Montage der Arbeitskammer 32 auf der Plattform 22, dessen Verschiebung und Fixierung in Position und setzen in die Tat das Bedienelement 18 in der umgekehrten Reihenfolge getrennt.

Somit kongruent kontaktieren gekrümmte Wand 59 der abgedichtete Kammern 25 und 26, montiert auf einer Plattform 22, 34 mit einem zylindrischen Gehäuse der Arbeitskammer 32 erleichtert die Montage und genaue Fixierung der Arbeitskammer 32 auf der Plattform 22 und stellt den minimalen Strömungsdruckverlust 1.

В случае необходимости перекрытия водовода 9 и остановки работы гидроэлектростанции, по управляющему сигналу из центра 62 автоматического управления гидроэлектростанцией приводится в действие электродвигатель 51 механизма 50 перемещения и фиксации заслонки-затвора 46 перекрываемого элемента 13 водовода 9, заслонка-затвор 46 поворачивается на заданный угол и перекрывает все сечение водовода 9, открывая при этом прямоугольное отверстие 45 в боковой стенке 16 элемента 13 и выпуская поток 1 из водовода.

In einer Ausführungsform installiert die Anordnung aller Teile im Strom am Sumpfstrom beträgt 63 unterhalb der unteren Ebene der Gefriert bis 64 Stufen, Wasserkraft arbeitet nach dem Prinzip oben beschrieben, die ausgiebig Gebrauch davon in den saisonal Einfrieren Ströme ermöglicht.

In einer Ausführungsform ist die Verwendung zur Umwandlung in elektrische Energie fließen 1 Wellen in Richtung zum Ufer 2 Reservoir zu bewegen (See, Meer, Ozean), über Wasserkraft wirkt wie das Prinzip beschrieben, mit dem Unterschied, dass die Strömung 1 Wellen durch das Schutzgitter 8 Wassereinlasskanal 3 verläuft, erfährt Interferenz und Beschleunigung innerhalb des Wassereinlasskanal 3 und dann innerhalb der Drehelemente 10 Leitung 9 und bewegt sich weiter entlang der Leitung 9, orientiert entlang der Küstenlinien langsam gedreht.

Die vorgeschlagene Wasserkraftwerk zusammen mit einem Prototyp, wie die Möglichkeit, einen Teil des Strömungskanals der Verwendung seiner kinetischen Energie, die Gewährleistung der freien Wanderung von Tieren und freies Verschiffen, undrowned Feuchtgebiete, etc. zu verwenden, hat wichtige Vorteile: eine Vereinfachung der Struktur durch die Anwesenheit von nur einer Wasserleitung, bestehend aus standardisierten Bedienelementen, hohe Zuverlässigkeit Betrieb durch die Wassereinlasskanal Schutzgitter Ausrüstung und schnellen Austausch des defekten Gerätes ermöglichen wird aus einer Schleuse der Arbeitskammer entfernt werden, überlappen sich die Löcher, die Entfernung und den Ersatz der Arbeitskammer, ohne das Wasserkraftwerk zu stoppen, Erhöhung der Kapazität durch eine bessere verwenden Sie den Fluss der Energie, durch die Zugabe von zusätzlichen Leitungen und Einlasskanälen, die große Palette von Anwendungen durch die Möglichkeit, jede Ebene zu verwenden oder einen Gebirgsbach - Bäche, Flüsse, Gebirgsbäche und Wasserfälle, unabhängig von ihrer Größe, aufgrund der Möglichkeit zur Umwandlung in kinetische Energie der Verwendung Energiefluss von Wellen in Richtung der Küste des Reservoirs zu bewegen (See, Meer, Ozean).

FORDERUNGEN

1. Wasser umfassend das shore Oberwassereinlaßkanal in den unteren, oberen und Seitenwände und einen abnehmenden Strömungsquerschnitt mit der Wasserleitung montiert ist, der sich aus zu arbeiten, und die Drehkupplungselemente und mit den Arbeitskammern Hydraulikeinheiten kapsuläres, dadurch gekennzeichnet, die Wassereinlaßleitung ist an den Eingangsschutzgitter in einem Winkel zur Richtung des Strömungskanals, die mit einem rechteckigen Querschnitt gebildet wird, durch die unteren, oberen und Seitenwände gebildet und ist mit einem Schließelement, jedes Arbeitselement Leitung einheitlich gemacht, rechteckige und geformte Öffnungen in der Seitenwand vorgesehen, mit einem Querdurch durch~~POS=TRUNC Nut in der Bodenwand und mit der Bodenwand Trägerplatte befestigt, an dem innerhalb der Quer durch den Schlitz in der Bodenwand des Bedienelements die bewegliche Plattform mit dem Vorsprung befestigt ist, wird die bewegliche Plattform, die in einem rechteckigen Führungswand-Klappe gesetzt zum Schließen in seiner Seitenwand Öffnungen und außerhalb des Arbeitsgliedes gerade und gekrümmte Wände gebildet ist, an der Plattform befestigt ist, die zwei abgedichtete Kammer darin Motoren und Mechanismen definiert zum Bewegen und die Plattform Verriegelungs und auf der Plattform lösbar mittels Verriegelungen angebracht Arbeitskammer gebildet durch einen vertikal zylindrischen Körper mit einer Aussparung angeordnet ist, um das rechteckige Loch in der Seitenwand des Arbeitsteils entspricht, wobei das Getriebegehäuse vertikal axial gebildet Kapsel- und in der Kammer koaxial zur Achse seines zylindrischen Körpers angeordnet ist, die Klinge die Arbeits die Hydraulikeinheit an der Kapsel angebracht ist vertikal von der Aussparung vorzustehen das Gehäuse und die Hydraulikeinheit zur automatischen Steuerung und Stabilisierung der Geschwindigkeit der Kapsel auf einem vorbestimmten Niveau mit einer Vorrichtung versehen ist, im Inneren der Kapsel Geschwindigkeitssensor untergebracht ist, umfassend von elektrischen Kabeln mit einem Servomotor verbunden ist, in der abgedichteten Kammer durch gerade und gekrümmte Wände ausgebildet ist, angeordnet, befestigt außen an der Seitenwand des Arbeits Element, Servomotor, der wiederum wird an die Lichtbogenstangen durch die profilierte Öffnung Seitenwandbetätigungselement und mit dem vertikalen Führungsklinge ist zwischen der oberen schwenkbar befestigt ist und die untere Wand des Betätigungselements vorbei verbunden ist, und die überlappenden Elemente mit einem rechteckigen Loch gebildet Leitung in einer der Seitenwände und mit den entsprechenden Löchern in der gegenüberliegenden Seitenwand und ist mit einem Dämpferverschluss Leitung vorgesehen, klappbar seiner rechteckigen Öffnung zu überlappen, durch die mit bogenförmigen Stangen Ventil Gate ihre profilierten Öffnungen in der abgedichteten Kammer erstreckt, durch auf die Außenseite der Seitenwand ausgebildet ist, innerhalb von denen an den Stangen Bewegungsmechanismus und Verriegelungslöseventil und dem Motor verbunden ist, wobei die Hydraulikeinheiten Elemente parallel arbeiten an einem Stromkabel mit dem Verbraucher verbunden sind, die Kontrolle der Mittel automatische Hydraulikeinheit, sondern auch für alle elektrischen Maschinen zu bewegen und Fixieren und Ebene der Innenfläche der Seitenwand des Kanals Arbeitselementes tangential zu der zylindrischen Oberfläche der Kapsel Hydraulikeinheit und die geraden Wände abgedichteter Kompartimente auf der Plattform montiert ist und an der Seitenwand des Arbeitselements, senkrecht zu dieser angeordnet in Kontakt miteinander, ähnlich zu der Wand des zweiten abgedichteten Kammer zu sein, auf die anhänge Plattform angeordnet parallel zu der jeweiligen Wand des ersten Abteils mit der Wand-Begrenzers in Kontakt zu sein, die an der Seitenwand des Betätigungselementes Leitung und der gekrümmten Wände der Kammern angebracht auf der Plattform kongruenten Kontakt mit der zylindrischen Kammergehäuse arbeiten, wobei obere Flächen der Projektions Plattform und der Bodenwand das Betätigungselement in einer Ebene liegen und die vertikale Drehachse der Leitschaufel in einer Wandklappe Ebene.

2. Wasser nach Anspruch 1, dadurch gekennzeichnet, dass es am Boden unter der untersten Ebene der Gefriertmarke gesetzt wird.

3. Wasser nach Anspruch 1, dadurch gekennzeichnet, dass der Wassereinlassleitung in Richtung der Strömung der Wellen ausgerichtet ist, in Richtung der Küste zu bewegen und die Wasserleitung gleichmäßig gedreht relativ zu dem Kasten mittels Drehelemente und ist entlang der Küste geleitet.

Wasserkraftwerk nach Anspruch 4 1, 2 oder 3, dadurch an die Leitung entlang ihrer Länge angebracht zusätzlichen Leitungen gekoppelt mit zusätzlichen Wasseraufnahme Boxen gekennzeichnet.
