Erfindung
Russische Föderation Patent RU2046994

ENERGY-Umwandlungsverfahren Nickschwimmendes Gerät

ENERGY-Umwandlungsverfahren Nickschwimmendes Gerät

Name des Erfinders: Arkady Rjasanow Ksenofontovich
Der Name des Patentinhabers: Arkady Rjasanow Ksenofontovich
Adresse für die Korrespondenz:
Startdatum des Patents: 1989.12.25

Verbrauch: die Energie der Windwellen in den Teich zu transformieren. Die erfindungsgemässen craft Außenplatten angeordnet Tanks teilweise mit einem Arbeitsfluid gefüllt und während des Walzens durch Leitungen durch ein Paar von Wasserturbinen, Wasserleitungen und Einrichtung, die Strömung des Arbeitsfluids verbunden ist. In diesem Fall wird die Turbine in Leitungen Ende an den gegenüberliegenden Seiten montiert. Turbinen können an der Oberseite der Leitungen und der Fluidstrom angeordnet werden, bevor die Turbine eindispergiert Leitungsströmungskanal Regelklappe Verengung.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf eine Wasserkraft, und insbesondere auf Leistungswandler von Windenergiewellen.

Bekannte Trägheitsenergie Konvertergefä Pitching. Der Unterwasserteil des Bootes durch dieses Verfahren frei schwingenden Gewicht aufgehängt angeordnet ist, die in Bezug auf den Körper das Boot Schaukel oszilliert. Diese Schwingungen werden über Zahnräder in eine Drehbewegung des Propellers umgewandelt.

Die Nachteile dieses Verfahrens sind die geringe Effizienz der Energieumwandlung müssen Pitching und Unterbringung an Bord eines Schiffes Objekt massiven Trägheitslast schwimmend, die in schwerer See ist eine große Gefahr für Schiff und Besatzung.

In der Nähe von dem vorgeschlagenen Verfahren zur Energieumwandlung wird durch die Nutzung der Energie der Fluidbewegung einer schwimmenden Werkzeug Pitching abwechselnd irisierende, wenn sie durch eine hydraulische Turbine in Paaren von Leitungen verbindet die Kammern gegenüberliegende Seitentanks (US-Patent 4.207.739 N) installiert rollen.

Gemäß diesem Verfahren wird das Arbeiten in der Lage Fluidtank hält der schwimmenden Plattform oder Behälters. In diesem Fall lag gebrochen Frachträume, Kabinen und Büros. Weiterhin gidroturboagregaty in der Mitte zwischen dem Hydrauliktank angeordnet ist, die deutlich die Möglichkeit hydraulischen Turbine zu erzielen höhere Leistung reduziert.

Der Zweck der Erfindung, eine Erhöhung der Stromenergiewandler Pitching.

Die Aufgabe wird durch die Tatsache erreicht, dass die Mittel in den Prozess der pitching Energieumwandlungs floating durch die Energie des Fluidbewegung verwendet wird, abwechselnd irisierende, wenn sie durch eine hydraulische Turbine in Paaren von Leitungen installiert Rollen der gegenüberliegenden Abteilen onboard Tanks, Behälter mit einem Arbeitsfluid verbindet, ist außerhalb des Wulstes auf der Außenkontur des Rumpfes des Schiffes angeordnet ist, und Wasserturbinen in Wasserleitungen am entgegengesetzten Ende der Platten installiert. Darüber hinaus wird die hydraulische Turbine in dem oberen Teil seines Endes in der Rohrleitung und dem Flüssigkeitsstrom stromaufwärts der Turbine durch Verengen dispergiert Strömungsteil Regelklappe eingebaut.

Auf diese Weise wird der Energiewandler pitching Energieumwandlungsleistung pitching um etwa 3-4-fache erhöht. Das Schiff blieb intakt Bilge Volumen, nicht gebrochen Layout Fächer und Hütten. Das Schiff behält die Fähigkeit, seine ppednaznachenie auszuführen.

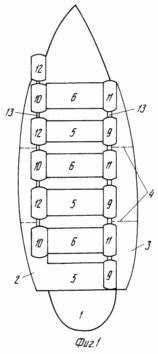

Schematische Darstellung der Anlage zur Energieumwandlung Pitching floating Mittel für das vorgeschlagene Verfahren ist in den 1 und 2 dargestellt.

ENERGY-Umwandlungsverfahren Nickschwimmendes Gerät ENERGY-Umwandlungsverfahren Nickschwimmendes Gerät

Das Gerät ist auf einem Schiff montiert oder einer speziellen Plattform in der Notwendigkeit einer autonomen Kraftwerks. Der Hauptkörper des Schiffes mit den Außenseiten des Behälters 1 sind entlang der rechten und linken Seite installiert 2 und 3, von denen jede von der benachbarten Wand getrennt ist 4. Die hohle linke Seitentanks an den gegenüberliegenden rechten Tank verbunden über zwei Querleitungen: ungerade und gerade 5 6. nachdem die ungeradzahligen Leitungen 5 an der rechten Seite 10 Wassergenerator 9, 11 und auch am Ende der Leitung 6 Turbogeneratoren eingebaut sind, 12 sind auf der linken Seite installiert. Alle Wassererzeuger auf der einen Seite sind miteinander Wellen 13. Die Verbindungen oder halbstarren Kupplungen Kordan verbunden. Wenn die Verbindungswelle schwierig ist, kann die Parallelschaltung synchronisierte elektrische Generatoren verwendet werden, in einem gut etablierten Energiesysteme.

Jede gidroburbogeneratorom 9 oder 10 bei der Bewegung des Wassers in den Querleitungen installiert Ventil ein Rückschlagventil 7 (2), vor jeder von ihnen Regelventil 8, die Position, die eine einfache Technologie Abfall System der automatischen Steuerung gesteuert wird.

Energieumwandler Pitching funktioniert wie folgt

In Gegenwart des Schiffes Krängung in rauhem Wasser auf der Steuerbordseite oder der anderen der Arbeitsflüssigkeit gefüllten Behälter 2 ist auf der Querleitungen 5 in 3 Steuerbord- Tank gegossen. Die Verengung des Regelventils 8, seine Geschwindigkeit erhöht, zugleich erhöht sich die kinetische Energie des Wasserstroms. Bewegen Sie sich auf die Leitung Wasser dreht sich die hydraulischen Turbinenschaufel Laufräder und mit ihren Generatoren 11. Die erzeugte elektrische Energie durch bekannte in der Elektrotechnik gekoppelt Rotoren Stabilisierungsvorrichtung (nicht dargestellt) ist mit dem elektrisch angetriebenen Propeller Schiff geliefert.

Wenn das Schiff Fersen Port Wassermasse, ein Wendepunkt in der Steuerbordseite des Tanks wird der Tank auf der linken Seite zurück, Impeller Wassergenerator 10 und gekoppelt mit ihren Generatoren rotierenden 12 zu diesem Zeitpunkt der Steuerbordseite Turbinen Ausrollen.

Klappen Rückschlagventile 7 Rückstrom von Wasser geschlossen und eilte der Wasserfluss umgekehrt keinen Einfluss auf die Wasser Generator Klingen 9 Steuerbord hat.

Das sich bewegende Seeschiff zur gleichen Zeit in der Roll- und Nick beteiligt. Die Oberfläche des Decks nimmt eine beliebige Position im Raum, wobei die Last auf die Hydraulikturbine Bug und Heck verschieden sein. Anschluss entlang einer Seite einer gemeinsamen Welle Turbinengeneratoren ist mehr bevorzugt, da eine solche Verbindung den Unterschied in der durchschnittlichen hydrodynamischen Effekte von Wasserströmungen erlaubt.

In Abwesenheit von Stampfen, die die Meere und Ozeane extrem selten ist, ist es eine herkömmliche Backup-Engine bietet zuverlässige Mobilität und Wendigkeit zur Verfügung gestellt.

Die Berechnung des Wandlers Nickenergie für ein Schiff mit einer Verdrängung von 3000 Tonnen produziert, einer Länge von 105 m, einer Breite von 18 m an den Seiten, breit an Bord Tanks Konturen Wandler 24 m, Tiefe 7,5 m, eine Geschwindigkeit von 13,5 Knoten (25,5 km / h) . Leistung PR 2200 kW Hauptmaschine.

Abmessungen einer einzelnen Kette von Bordtanks 3 x 2 x 70 m. Die Menge an Wasser gegossen , in den Tank auf einer Seite von 525 m 3. Die Halbwertszeit von 5 bis Pitching. Durchschnittliche berechneten Rollwinkel 15 °.

2 schematisch eine Liste des Behälters in einem Winkel von 15. 200: Die Schaltung ist auf einer Skala von 1 hergestellt. Überschüssiges Wasser in Behältern auf der Portseite in Bezug auf den rechten Tank 6 m, und der Wasserspiegel des überschüssigen relativ zu den Schaufeln des Laufrades hydraulische Turbine 5,3 m. Auf der Basis von mehr als 5,3 m gewählt Wassergeschwindigkeit in der Querleitungen 3.5m / s.

Wenn der Querschnitt Leitung (einzelne Turbineneinheit) 2,5 m x 5 seine Kapazität 43,75 m 3 / s ist, und die Kapazität sogar drei (drei oder ungerade) Leitungen für das ausgewählte Schiff ist 131,25 m 3 / s. Unter Berücksichtigung der lokalen Widerstand des linken Entleerung (oder rechts) Tanks in 4,5 Sekunden auftreten, die die Vollständigkeit der Nutzung der Wasserkraft gewährleisten.

Kraftwassergenerator in Übereinstimmung mit dem bekannten Ausdruck für den Wandler bestimmt ist pitching 4662 kW bei einem Krängungswinkel von 15. Design - Kapazität des Kraftwerks (2200 kW) , die von der Antriebsrolle bei einem Krängungswinkel von 5,5.

Nach geführten Einreiher Wassererzeuger rotierende Masse wird bezogen auf das Gewicht des Rotors des Generators von 3,2 m, die Masse des Wasserturbinenlaufrad 5 m und die Drehzahl Wasserturbine 300 U / min bestimmt. Er wird bei 0,2 der Zeit den Wasserfluss Dynamik der Handlung strecken.

Somit Wandler Energie Pitching nach dem vorgeschlagenen Verfahren werden erhebliche Einsparungen an Energieressourcen ermöglichen. Einsparungen bei, dass in dem Verfahren erreicht, die mehr als 90% der Arbeit wird aus dem Haupt regelmäßigen Motorschiff ausgeschlossen. Reduzierter Verbrauch von chemischen Brennstoffen wird die Umweltsituation in den Meeren und Ozeanen zu verbessern. Darüber hinaus löst die Wandlerenergie Pitching montiert auf Driften oder vor Anker Offshore-Plattformen energo Komplexe, das Problem der Energieversorgung.

FORDERUNGEN

1. ENERGIEUmwandlungsMethode Pitching Segelschiffen durch den Einsatz von flüssigen Bewegungsenergie, abwechselnd irisierend, wenn sie durch eine hydraulische Turbine in Paaren von Leitungen verbinden die Kammern gegenüberliegenden Flügeltanks installiert Walzen, dadurch gekennzeichnet, dass, um die Kapazität zu erhöhen, der Tank an den Außenplatten angeordnet ist und Hydraulik Turbinen in Wasserleitungen am entgegengesetzten Ende der Platten installiert.

2. Verfahren nach Anspruch. 1, dadurch gekennzeichnet, dass die hydraulische Turbine in dem oberen Teil der Leitungen installiert ist, und der Flüssigkeitsstrom stromaufwärts der Turbine durch Verengen dispergiert Strömungsregelteil Klappe.
