Erfindung
Russische Föderation Patent RU2076949

VERFAHREN ZUR HERSTELLUNG UMWELTFREUNDLICH mechanische Energie ROTATION UND EINRICHTUNG ZUR B.F.KOCHETKOVA

VERFAHREN ZUR HERSTELLUNG UMWELTFREUNDLICH mechanische Energie ROTATION UND EINRICHTUNG ZUR B.F.KOCHETKOVA

Name des Erfinders: Kochetkov Boris Fjodorowitsch
Der Name des Patentinhabers: Kochetkov Boris Fjodorowitsch
Adresse für die Korrespondenz:
Startdatum des Patents: 1994.05.19

Verwendung: Die Erfindung soll mechanische Rotationsenergie zu erzeugen, durch die integrierte Nutzung der Differenz in Meerwassertemperatur auf den verschiedenen Stufen, die gravitative Wechselwirkung und hydrostatische Kräfte. ZUSAMMENFASSUNG: gleichmäßig montiert umfänglich frei drehbar eingetaucht in das Meer Rotor Wasser einen Satz im Zusammenhang mit Waren 2 und schwimmt 3 wärmeempfindlichen Elemente (TE) 4, um die Bewegung der Ladung Durchführung und schweben in einander entgegengesetzten radialen Richtungen mit der Umgebungswassertemperatur, die sicherstellt, einen Rotor mit entgegengesetzten lateralen Seiten der Heiz- und Kühlzonen, von denen die erste ist, ein Rotor die obere Wasserschicht zu schaffen umgebenden wird als die zweite Kammer 5 gebildet, die durch eine Pumpe 7 an dem oberen Abschnitt der Rohrleitung 6, abgesenkt zu den tiefen Schichten des kalten Meerwasser verbunden ist. Der Rotor wird durch Drehmomenten F, produzierte Güter gedreht und schwimmt in verschiedenen Entfernungen R 1 und R 2 ihre unterschiedlichen Strontium von der Achse 0 in Abhängigkeit von der Heizung und Kühlung von Brennstoffzellen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf umweltfreundliche Verfahren zur mechanischen Rotationsenergie auf die integrierte Nutzung der Differenz in der Wassertemperatur auf den verschiedenen Stufen, die gravitative Wechselwirkung und hydrostatische Kräfte produzieren , ohne Treibstoff und Energie - Ressourcen zu verbringen und Vorrichtungen zur Durchführung dieses Verfahrens. Die Erfindung kann als eine stationäre Quelle mechanischer Rotationsenergie angewendet werden , in elektrische Energie umzuwandeln.

Bekannte Weise Gravitationskräfte zu verwenden, die Drehbewegung erzeugt, in dem mit dem Pumpenrad mittels einer flexiblen Kupplung zugeordnet der gesteuerte zu schaffen Absenken der Last. Dieses Verfahren wird durchgeführt, insbesondere in mechanischen Uhren mit Gewichtheber-Laufwerk (siehe. Technische Kurz Wörterbuch, Staatsverlag technische und theoretische Literatur, Moskau, 1955, s.1052-1053).

Bekannter Weise Gravitations- und Wärmeenergie in mechanische Drehenergie umzuwandeln, das die Schritte umfaßt, die eine Änderung in den Schwerpunkt der wärmeempfindlichen Elemente mit abwechselnden ihrer Bewegung durch die Heiz- und Kühlzonen, wie Ladungs ​​feste massiven Körper verwendet gleichmäßig über den Rotorumfang plaziert erzeugt kinematisch verbunden mit Antrieben ist der Rotor vollständig in das Wasser eingetaucht, in der die unteren und oberen Salze eine unterschiedliche Temperatur und sind Zonen von Heizung und Kühlung, Heizung und Kühlung von Aktuatoren erfolgt durch die Wasseraufnahme in ihnen beim durch~~POS=TRUNC am Umfang durch diese Zonen (SU, Erfinderzertifikat 1.307.084 haben , Kl. die F 03 G 7/06, 1987).

Vorrichtung zur Durchführung dieses Verfahrens der Energieumwandlung umfasst eine Basis, auf welcher der Rotor als Tauchrädern ausgebildet ist, den Rand, die gleichmäßig in Umfangskammern mit Lasten beheizen empfindlichen Elementen zugeordnet ist, Kammern mit Ventilen Aufnahme und Abgabe von Flüssigkeit aus den Heizzonen und Kühl während wärmeempfindliche Elemente in der Form von einem Antrieb verbunden mit Lasten beweglich sie in der Radialrichtung sind, und basierend auf der Bewegungsbahn der Kameras hat die Einlass- und Auslassventile Steuermechanismen paarweise in Heizzonen angebracht und Kühl beiden Seiten einer vertikal verlauf durch die Rotorachse.

Bekannt und Verfahren für komplexe Transformationsgravitations, hydrostatischen und thermischer Energie in mechanische Rotationsenergie, mit den Schritten, daß die radiale Bewegung der wärmeempfindlichen Elemente erzeugen, das Drehmoment zu schaffen und im gleichen Abstand voneinander in der Drehrichtung installiert ist, mit ihnen in Flüssigkeitseintauchen und anschließender abwechselnd bewegt durch die Heiz- und Kühlzonen, wie teplochuvstvitelonyh Elemente Aktoren verwendet, die mit Gewichten verbunden sind und schwimmt mit der Möglichkeit, sie in einander entgegengesetzten radialen Richtungen und Richtungen relativ zu der vertikalen Linie der Bewegung durch die anwendbaren Rotorachse vorbei, die zusammen mit dem wärmeempfindlichen Elemente, Gewichte und Schwimmer vollständig in das Wasser eingetaucht, in der die oberen und unteren Schichten eine unterschiedliche Heiztemperatur aufweisen und Zonen von Heizung und Kühlung, mit einem vertikal ausgerichteten Raum an den äußeren Rotorabschnitte an die Umgebung festen Partitionen isoliert verwenden und wird in diesen Partitionen verfügbar Öffnungen in oberen und unteren linken Teile mit der Möglichkeit der freien Bewegung durch diese während der Rotation des Rotors von thermisch empfindlichen Elemente, Fracht und Schwimmer, und mit ihnen, und Wasser in vertikaler Richtung (US, Patent 2.513.692, Cl. F 03 G 7/06, 1950).

Es ist bekannt, und eine Vorrichtung zum komplexen Transformationsgravitations, hydrostatischen und thermischer Energie in mechanische Rotationsenergie, einer Heizung und einer Kühlzone, umfassend ein flüssiges Medium auf der Basis des Rotors, auf der gleichförmig in einem geschlossenen wärmeempfindlichen Elemente angebracht ist, umfassend angeordnet sind Kurve, die als Aktuatoren ausgebildet sind, in Verbindung mit Gewichte und schwimmt mit der Möglichkeit, sie in zueinander entgegengesetzten radialen Richtungen und Richtungen relativ zu der vertikalen Linie, die durch die Rotorachse, einem Rotor mit Antrieb, Gewichte und schwimmt im Wasser untergetaucht, in dem die oberen und unteren Schichten eine unterschiedliche Temperatur und Zonen der Erwärmung und Abkühlung des Bewegens, entlang der beiden äußeren seitlichen Seiten des Rotors angebrachten festen vertikal gerichtete Leitbleche in Form von Rohren mit offenen Öffnungen in den oberen und unteren Teil, mit der Möglichkeit der freien durch~~POS=TRUNC durch sie die Drähte zusammen mit Waren, die Schwimmer und die sie umgebenden und in den Rohren mit Wasser als der Rotor dreht, wobei die obere und untere Lage Rohröffnungen sind jeweils in den Zonen der Erwärmung und Abkühlung.

Die Nachteile dieser Methode komplexe Transformationsgravitations, hydrostatische und thermische Energie und der entsprechenden Vorrichtung ist die Komplexität ihrer Realisierung, wenn als Quelle von Meerwasser Temperaturdifferenz Energie in verschiedenen Tiefen verwendet, größere Größen in dem Rotor und den anderen beweglichen Elementen eingesetzt werden, die geringer sein kann als 100 -150 m und damit verbundenen Arbeit und hohen Kosten für deren Erstellung, eine signifikante hydraulischen Widerstand gegenüber der Drehung des Rotors mit seiner Größe und Komplexität sowie Betrieb und Wartung in Verbindung mit der Lage eines großen Teils des Rotors in Wassertiefen mit einem Druck von 10-15 und mal dem Atmosphärendruck.

Die vorliegende Erfindung gemäß dem Verfahren und deren Umsetzung gewährleistet die Erreichung des technischen Ergebnisses ist Low-Cost umweltfreundliche mechanische Rotationsenergie zu erhalten, die Vereinfachung der Prozessenergie zu erhalten und die entsprechende Vorrichtung, die Verringerung der Größe und Material, sondern auch in geringeren Betriebskosten und Aufwendungen für Reparaturen. Wenn Sie eine unerschöpfliche Quelle der Wärmeenergie von Meerwasser verwenden eine mechanische Energie in fast ständiger Bewegung Modus zur Verfügung gestellt, das heißt, , ohne Kraftstoff und Energie und materiellen Ressourcen zu verbringen. Die sich ergebende mechanische Rotationsenergie kann in an sich bekannter Weise in Elektrizität umgewandelt werden. Die Verwendung der Erfindung kann helfen, den Brennstoff-und Energiesektor zu verbessern, die Expansion von denen in den Industrieländern bis zu 30% aller Investitionen ausgegeben und die 20% aller Arbeitnehmer beschäftigt (siehe. Polytechnische Wörterbuch, hrsg. Sowjet-Enzyklopädie, Moskau, 1980, S.. 532 ).

Wobei das Verfahren technische Ergebnis wird in dieser Anwendung erreicht in einem frei drehbaren Rotor eingetaucht, die gleichmäßig in Umfangsrichtung in Verbindung mit Waren und / oder schwimmt Antriebe enthält wärmeempfindlichen Bauteile festgelegt ist, die, wenn sie von dem Rotor auf gegenüberliegenden Seiten in den Heizzonen zu finden, und Abkühlen der bzw. erwärmt oder gekühlt dadurch bewegt Gewichte und schwimmt in zueinander entgegengesetzten radialen Richtungen, so dass in dem Rotor unsymmetrischen um die Achse Position zu schaffen, ist es dadurch in Rotation unter der Wirkung der Schwerkraft und hydrostatischen Kräfte und erlauben abwechselnd den durch~~POS=TRUNC eines wärmeempfindlichen Elemente durch Bereiche bringen Heizung und Kühlung und die wärmeempfindlichen Elemente der Niedertemperaturmeerwasser gekühlt, das mittels einer Rohrleitung eine Pumpe in die Kühlzone der darunterliegenden Schichten und den Heizelementen erzeugt in der Erwärmungszone ein warmes Meerwasser von seiner Oberflächenschichten zugeführt werden.

Vorrichtung für saubere mechanische Rotationsenergie zu erhalten umfasst in der Wassererwärmung und der Kühlzone auf einer Basis in einer frei drehbaren Rotor unter Wasser gesetzt, die gleichmäßig über den Umfang montiert Antriebe enthält wärmeempfindlichen Elemente und die damit verbundenen Gewichte und / oder schwimmt mit in einander entgegengesetzten bewegbaren für Ladung und Schwimmer radial Temperaturheizung wärmeempfindlichen Element während des Durchlaufens der Heiz- und Kühlzonen wird die Kühlzone als ein von der Umweltseite der mittel~~POS=TRUNC mit Öffnungen in der oberen und unteren Teile geschützt entlang einer Seite des Rotors befestigt entworfen von einen freien Durchgang von wärmeempfindlichen Elementen, Fracht und Schwimmer, wenn sich der Rotor dreht, durch welche die Rohrleitung mit einer Pumpe und mit den tiefen Schichten der Niedertemperaturmeerwasser verbunden, und der Heizbereich umgibt die andere Seite der Rotoroberflächenschicht aus Meerwasser mit einer höheren Temperatur.

Wärmeempfindliche Antriebselemente als Platten gebildet, von denen jeder radial an einem Ende an dem Rand des Rotors befestigt ist, während das andere freie Ende senkrecht zur Ebene der Platte ist der Trägerstange befestigt ist, deren Enden entlang der Achse des Rotors an gegenüberliegenden Seiten der Platten an jedem Ende der Stange gerichtet sind, befestigt ist oder Fracht oder schweben, während wärmeempfindliche Platten in einer Ebene senkrecht zur Achse des Rotors angeordnet sind, und alle Lasten und alle Schwimmer sind an den Stangen angeordnet oder jeweils nur durch das aktive oder passive Seite der Platten.

Die Wände der Leitung aus einem Material mit geringer Wärmeleitfähigkeit und / oder eine Wärmeisolationsbeschichtung.

Conduit kommuniziert frei an seinem unteren Teil mit der umgebenden tiefen Schicht Meerwasser und seinem oberen Teil durch eine Pumpe mit der Kammer verbunden sind es die niedrige Temperatur Wasser aus der Pipeline zu versorgen und bei der Verwendung der Wasser-Recovery-Funktionen Leitung aus dem Inneren seiner Schichten beide kommunizierenden Gefäße in Bezug auf das umgebende Wasser.

Die Rotorkammer durch die Leitung und die Trägerelemente sind mit einer Basis in Form mit dem Ponton oder Anker mit Stützen auf dem Planum eingebaut assoziiert verbunden.

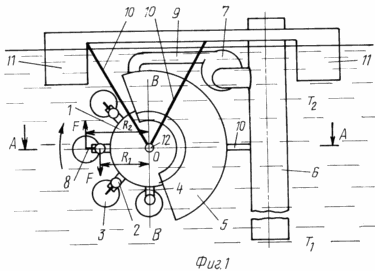

Fig. 1 zeigt ein Verfahren zur Herstellung von ökologisch sauberen mechanische Rotationsenergie und der allgemeinen Ansicht der Vorrichtung für dessen Umsetzung; Fig. 2 zeigt einen axialen Schnitt A-A des Rotors 1 und der horizontalen Schneidebene der Kamera.

Verfügbarkeit von sauberem mechanische Rotationsenergie aufgrund der Umwandlung von Wärmeenergie von Meerwasser durch die natürliche Temperaturdifferenz zwischen der Oberfläche und tiefen Schichten. Ozean und seine Meere sind unerschöpflich Energiequellen. Die durchschnittliche jährliche Temperatur des Oberflächenwassers des Ozeans ist 17,5 ° C, und am Äquator bis 28 ° C. Die saisonalen Schwankungen in der Temperatur bis zu einer Tiefe von 100-150 m beobachtet, und in den unteren Schichten ist konstant und beträgt etwa 1,5 o C. Somit ist die durchschnittliche Differenz Heiztemperatur der Ozeane von Wasser zwischen der Oberfläche und tiefen Schichten von 16,0 ° C und einem Maximum von 26,5 ° C (siehe. die sowjetische enzyklopädisches Wörterbuch, M. sowjetischen Enzyklopädie, 1987, S.. 920-921). Diese Temperaturdifferenz von verschiedenen Schichten erlaubt die Verwendung von Meerwasser Wärmeenergie in mechanische Energie-Wandler mit Rotation und gravitative Wechselwirkung hydrostatischen Auftriebskräfte.

Verfahren zur Rein mechanische Rotationsenergie erzeugen, die den Einsatz in Meerwasser um die Achse 0 der Rotor 1 frei drehbar eingetaucht ist, montiert, um die Felge, die gleichmäßig in Umfangsrichtung in Verbindung mit Waren 2 und / oder den Schwimmern 3 treibt enthaltenden wärmeempfindlichen Elemente 4. einer der seitlichen Seiten des Rotors zusammen mit Waren 2, die Schwimmer 3 und die wärmeempfindlichen Elemente 4 sind in der Kühlzone angeordnet ist, die mittels des Bedeckens diesen Teil der Rotorkammer 5 an der Ober- und Unterseite davon befinden sich Öffnungen für den freien Durchgang dieser Ware erstellt wird, schwimmt und wärmeempfindliche Elemente wenn sich der Rotor dreht. Die andere Seite des Rotors wird in eine Heizzone angeordnet, die den Rotor umgibt, eine Oberflächenschicht aus Meerwasser ist. In der Kammer 5 durch eine Leitung 6 und unter Verwendung von Pumpe 7 wird kaltes Wasser aus den tieferen Schichten des Vorratsbehälters zugeführt. 7. Die Pumpe zieht Wasser aus dem Rohr 6 in die Kammer 5 in einer Richtung nahe der horizontalen, aber der Anstieg der Wasserleitung von seiner tiefen Schichten erfolgt durch den hydrostatischen Druck, da die Pipeline Gefäße relativ zu dem umgebenden Wasser in Verbindung steht. Dies minimiert den Energieverbrauch für den Anstieg von kaltem Wasser aus den tiefen Schichten der Rotorkammer. Verwendung von Wasser mit unterschiedlichen Temperaturen in der Heiz- und Kühlzonen, ändern, um die radialen Abmessungen oder der Form der wärmeempfindlichen Elemente in deren Anordnung auf gegenüberliegenden Seiten in Bezug auf die vertikale Linie durch die Achse 0 des Rotors und Gewichte und Schwimmer bewegen sich gegenüberliegenden radialen Richtungen in. Zur gleichen Zeit auf Grund der Wirkung auf die Gewichte und schwimmt bzw. Schwerkraft und Auftriebskräfte F in verschiedenen Richtungen und Schulter R 1 oder R 2 dieser Kräfte um die Achse 0 ist und durch sie senkrecht B-B wird der Rotor aus der Gleichgewichtsposition entfernt und lassen ihn zu drehen , unter dem Einfluss dieser Kräfte F. Wenn der Rotor alternierende sequentielle Passage von wärmeempfindlichen Elemente der Heizung und Kühlung Zonen mit einer entsprechenden Änderung in ihrer Wärmeausdehnung und radiale Belastungen und Bewegungen der Schwimmer in zueinander entgegengesetzten Richtungen, wodurch die Drehung des Rotors konstant gehalten wird. Im Zusammenhang mit den unerschöpflichen Möglichkeiten der Wärmeübertragung zwischen der Oberfläche und tiefen Schichten des Meerwassers ein Verfahren zur Herstellung der mechanischen Energie der Rotation in fast ständiger Bewegung Modus durchgeführt werden, das heißt beschrieben wird, mechanische Energie liefert alle Kraftstoff und materiellen Ressourcen, ohne die Ausgaben und ohne negative Auswirkungen auf die Umwelt auf die Umwelt.

Wobei das Verfahren der mechanischen Rotationsenergie produziert, kann in einer Vorrichtung durchgeführt werden, die eine beispielhafte Implementierung ist im Allgemeinen in den 1 und 2 gezeigt.

VERFAHREN ZUR HERSTELLUNG UMWELTFREUNDLICH mechanische Energie ROTATION UND EINRICHTUNG ZUR B.F.KOCHETKOVA

Vorrichtung zur Gewinnung von sauberer Energie umfasst mechanische Drehung vollständig in dem oberen Rotor 1 Meerwasser eingetaucht, die frei drehbar um eine Achse 0. Rotorrand umlaufend aufgezogen gleichmäßig zugeordneten Waren 2 und / oder 3 schwimmt Antriebe, die wärmeempfindlichen Elemente enthalten in Form von, beispielsweise werden termobimetallicheskih Platten 4, von denen jeder radial an einem Ende an dem Rand des Rotors befestigt ist, während das andere freie Ende davon angebracht ist, senkrecht zur Plattenebene der Trägerstange 8, deren Enden entlang der Achse des Rotors 0-0 an gegenüberliegenden Seiten der Platte gerichtet ist. Jedes Ende der Stange 8 befestigt ist oder geladen werden oder 3 schweben bzw. sie alle auf einer Seite der Rotorebene senkrecht zu ihrer Achse platzieren. Mit der gleichen Ebene ausgerichtet Ebene wärmeempfindliche Platten. Eine der Seiten auf dem Umfang des Rotors wird mittels gekrümmten Wände entlang des Randes des Rotors unter Bildung einer Strömungskammer 5 in obere und untere Teile davon sind aus Öffnungen für den freien Durchgang der wärmeempfindlichen Elemente 4 und zwei Schwimmern von Waren, wenn der Rotor 3 dreht sich von der Umgebung abgegrenzt. Der obere Teil der Kammer 5 mittels Pumpe 9 und Rohr 7 mit einer Leitung verbunden 6, der an seinem unteren Teil mit kaltem Tiefsee Wasserschichten, und der obere Teil frei kommuniziert davon ist über dem Wasserstand befindet, und kommuniziert nicht mit ihm. Verbindung 9 mit Düsenkammer 5 angeordnet ist, Wasser in seinem Hohlraum in einer Richtung ohne eine Saugkammer zuzuführen, die Kammer mit warmem Wasser von der Bodenoberfläche umgibt. Im speziellen Fall in Figur 1 gezeigt, wird dies durch die Richtung des Wasserstrahls aus der Düse 9 in die Hohlkammer 5 nach unten entlang der Rotorradius erreicht. Die Wände der Leitung 6 ist aus einem Material mit geringer Wärmeleitfähigkeit und / oder Deckel sind thermisch isoliert. Die gesamte Vorrichtung besteht im allgemeinen aus einem Rotor 1, eine Kamera 5, die Leitung 6, Pumpe, und andere zugehörige Teile sind durch Lagerelemente 10 (Balken, Stäbe, Drähte, etc ..) mit einer Base in Form von Pontons 11, die durch Anker an Ort und Stelle gehalten wird, oder mit Hilfe von Lagern (nicht gezeigt) auf dem Untergrund angebracht. Die Rotorwelle 12 kann mit einem elektrischen Generator verbunden sein. Zone Kühleinrichtung ist in der Hohlkammer 5 und Heizzone umgibt die Rotoroberflächenschicht aus Meerwasser verringert.

Vorrichtung für saubere mechanische Rotationsenergie zu erhalten , ist wie folgt.

Als Anfangsbedingung 1 ausgegangen wird , dass sich der Rotor in der Oberflächenschicht von Meerwasser bei der gleichen Temperatur T 2 höher als T 1, die Temperatur des Wassers in den tiefen Schichten der es sich befindet, wo das untere Ende des Rohrs 6 angeordnet ist, um den Betrieb der Vorrichtung gestartet wird durch eine externe Energiequelle angesteuert Pumpe 7, Bilgenwasser aus dem oberen Teil der Pipeline. Wasser bewegt sich mit dem horizontalen Rohr 9, so dass die Energiekosten für seine Bewegung wird minimal sein. Die Pipeline in seinem unteren Teil geöffnet und verhnyayaego Teil ist über dem Wasserspiegel, so ist es Schiffen mit dem umgebenden Wasser in Verbindung steht. Es ist bekannt, dass in den kommunizierenden Gefäßen Füllstände ohne Energiezufuhr aus anderen Quellen auf gleicher Höhe eingestellt werden (siehe. Physikalische Enzyklopädisches Wörterbuch, M. Sowjet-Enzyklopädie, 1984, S.. 699). In diesem Zusammenhang, wenn die Pumpe 7 in das Rohr durch den hydrostatischen Druck des umgebenden Wassers ist nach oben gerichtete Strömung von Wasser niedriger Temperatur von seiner darunterliegenden Schichten. Nach Beendigung dieser Kaltwasserleitung mit einer Pumpe, wird es in die Kammer eingespeist werden 5 und nach unten in seinem Hohlraum zu bewegen, wie eine größere spezifische Dichte im Vergleich zu mit der umgebenden Kammer wärmeres Wasser von seiner Oberflächenschicht. Wenn diese wärmeempfindliche Elemente in Form von Platten 4 auf der Rotorkranz 1 angeordnet auf gegenüberliegenden Seiten der vertikalen B-B wird 2 außerhalb der Kammer in der Kammer mit unterschiedlichen Temperaturen T 1 und T in Wasser sein. Dies wird in diesem Fall (Figur 2) auf das Biegen von Platten führen innerhalb der Kammer angeordnet ist und außerhalb der Kammer in entgegengesetzten Richtungen von den jeweiligen beweglichen Lasten 2 und 3 floats radial. 2 Lasten innerhalb der Kammer wird von der Achse 0 des Rotors in einem größeren Abstand R 2 im Vergleich mit einem Abstand R 1 von der Achse der Schwimmerkammer 3. Außerhalb des wärmeres Wasser in der Oberflächenschicht (1 und 2 auf der linken Seite der vertikalen Achse 0 und B beabstandet B) aufgrund der Biegewärmeempfindlichen Platten in entgegengesetzter Richtung floats wird in einem größeren Abstand von der Achse R 2 0 und lädt sein - in einem geringeren Abstand R 1. Diese Abstände R 2 und R 1 sind die Kräfte F Schultern Aktion für Waren und schwimmt Drehmomenten R F 2 und R F 1 0 relativ zur Achse des Rotors zu schaffen. Zur Vereinfachung der Analyse wird angenommen, dass Gravitationskräfte F und F Auftriebskräfte, die beziehungsweise die Schwimmer und Gewichte gleich groß sind. Zur gleichen Zeit werden diese Kräfte entgegengesetzt gerichtet sind. Ein Paar von Waren horizontal auf gegenüberliegenden Seiten der Achse 0 angeordnet wird Drehmoment FR 1 R 2 F, gerichtet Uhrzeigersinn insgesamt. In ähnlicher Weise ist ein Paar von Schwimmern die gleiche Gesamtdrehmoment FR 1 R 2 F in der gleichen Richtung wird erstellen. Floats und andere Belastungen auf den Rotor in einer ähnlichen Weise ausgeübt wird. Unter dem Einfluss der Drehmomente Ausgabe von der Rotorposition des Gleichgewichts und zur Drehung angetrieben wird, und Rotationsbewegung wird konstant gehalten, aufgrund der unterschiedlichen Wassertemperatur in der Kammer 5 und darüber hinaus. Dies berücksichtigt, dass die Änderung der Temperatur termobimetallicheskih Platten 4 im Wasser schnell ist, so dass die Gewichte und Schwimmer, die auf gegenüberliegenden Seiten der vertikalen B-B angeordnet, wenn sich der Rotor dreht, kontinuierlich seine Position der Ungleichgewichts aufrechtzuerhalten. Für Kohärenzzeit Krümmungsänderung der Platten und den Durchgang der Rotordrehung B-B senkrecht, die Kamera um einen gewissen Winkel in Umfangsrichtung können in einer Richtung entgegengesetzt zu der Drehung des Rotors verschoben, die in Figur 1 dargestellt ist. Mit dem Beginn der Drehung des Rotors er die Pumpe 7 betätigt, hört die Geräteleistung von außen zu verbrauchen und ist selbst eine Quelle für mechanische Rotationsenergie. Anordnung von wärmeempfindlichen Platten in einer Ebene senkrecht zur Achse des Rotors 0-0, vollständig oder zu eliminieren weitgehend Spannungen auf den Platten unter dem Einfluß der oben genannten Kräfte F an der Stelle der Platten auf oder nahe horizontal Biegen, wenn diese Kräfte erzeugen den größten Wert für Drehmomente es erhöht die Belastbarkeit der Vorrichtung. Mit dem Beginn des Betriebs der Rotoreinheit ist fast ständig in Bewegung Modus, weil es keine Energieressourcen verbraucht, ständig saubere mechanische Rotationsenergie durch die unerschöpfliche Energie der Ozeane produziert.

FORDERUNGEN

1. Verfahren zur Rein mechanische Rotationsenergie, umfassend die Schritte, die in einer frei drehbaren Rotor angeordnet montiert gelten einheitlich umfangswärmeempfindlichen Elemente vorgesehen, die, wenn sie auf gegenüberliegenden Seiten der Achse des Rotors bzw. erhitzt oder gekühlt finden, wodurch ihre wechselnden Form und Stellung des Rotors unsymmetrisch um die Achse Position bewirken dadurch den Rotor abwechselnd den durch~~POS=TRUNC vollständig in die wärmeempfindlichen Elemente durch die Heiz- und Kühlzonen, dadurch zu drehen, und ermöglichen, in dem Rotor Wasser eingetaucht, die aus Heiz- und Kühlzonen befinden sich auf unterschiedlichen Seiten hat aus, die durch die Achse der Höhenunterschied von kaltem Wasser aus dem Inneren der Schichten wird in der nach unten offenen und oben auf der Rohrleitung, wobei beide Berichte über die umgebende Wasserbehälter, vom oberen Ende der Rohrleitung in die Kühlzone in der horizontalen Richtung so die Bewegung von Wasser durchgeführt Bereitstellen von Pump einem minimalen Aufwand an Energie und dadurch innerhalb der Kühlzone von einer sich kontinuierlich bewegenden Top-down-Strom von kaltem Wasser sowie eine Erwärmungszone durch Wärmeaustausch zwischen den Zonen unter Verwendung von Umweltwarmwasser, die den anderen Teil des Rotors untergebracht ist, so kollektiv schaffen Rotor erzeugen unter Verwendung von Schwerlasten auf den Auswerfer Heizen und Kühlen wirkt und schwimmt hydrostatische Kräfte.

2. Vorrichtung zur Herstellung von Rein mechanische Rotationsenergie, umfassend das Erhitzen und Kühlzonen, befestigt in einer frei drehbaren Rotor, in dem die wärmeempfindlichen Elemente gleichmäßig entlang des Umfangs angeordnet sind, verbunden mit Schwimmer mit der Möglichkeit der Bewegung in radialer Richtung, wenn Heiztemperatur in Bezug Wechsel zu durch~~POS=TRUNC der wärmeempfindlichen Elemente der Heiz- und Kühlzonen, wenn die Drehung Rotor, dadurch gekennzeichnet, dass der Rotor vollständig in Wasser, Heiz- und Kühlzonen auf gegenüberliegenden Seiten der vertikalen Linie durch die Achse des Rotors vorbei angeordnet sind, eingetaucht ist, wobei die Heizzone des Rotors Wasser, und eine Kühlzone umgibt, isoliert durch Trennwände aus dem umgebenden Warmwasser, durch horizontal gerichtete Rohr und einer Pumpe mit dem oberen Teil berichtet abgesenkt in die unteren kalten Wasserschichten oben und unten offen und aufgebaut ist, wie eine Kommunikation mit den empfindlichen Elementen Wärme Wasserleitung umgibt zusätzlich mit Lasten gewährleistet die gleichzeitige Bewegung Schwimmer verbunden sind und Ladung in entgegengesetzten radialen Richtungen relativ zu der Rotorachse, wenn die Temperaturänderungen aufgrund der alternierenden Durchgang dieser Elemente von Heiz- und Kühlzonen, wenn sich der Rotor dreht, die durch den Austausch von Wärmeenergie zwischen der Heiz- und Kühlzonen unter Verwendung aufprall Lasten Gravitations und Auswerfen schwimmt hydrostatischen Kräfte vorgesehen ist .

3. Vorrichtung nach Anspruch. 2, dadurch gekennzeichnet, daß die wärmeempfindlichen Elemente in Form von Platten aus einem Material sind, die auf dem Rand des Rotors an einem Ende an einer anderen Temperatur des Erhitzens, jede der Platten befestigt radial Formänderung der Platte bietet, während das andere freie Ende ist mit der Ebene der Platte befestigt lotrecht Mitte seiner Lagerwellenteil entlang der Achse des Rotors gerichtet, endet das entgegengesetzte relative Platte der Stange oder Fracht befestigt ist, oder Schwimmers, wobei die Platte senkrecht zur Achse des Rotors in einer Ebene angeordnet sind und alle Lasten und alle Schwimmer sind an den Stangen angeordnet ist, die jeweils mit nur einer Seite der Platten.
