Erfindung
Russische Föderation Patent RU2177203

VERFAHREN ZUM BETRIEB HEAT elektrischen Maschinen und REACTOR THERMAL ELECTRIC MACHINE Reaktor

Name des Erfinders: Jurkov Nikolai
Der Name des Patentinhabers: Nikolai Jurkov
Korrespondenzanschrift: 346500, Region Rostow, Schachty Str.. Sowjetskaja, 170, kv.17, N.V.Yurkovu
Startdatum des Patents: 1999.10.11

Thermische Maschine und deren Betriebsverfahren sind für die Verwendung bei der Schaffung einer autonomen Stromquellen ausgelegt. Die Maschine ist ein ringförmiger Strahl des Verbrennungsmotors und umfasst feste Elemente (Gehäuse mit einem Deckel, in den Brennraum, Vorraum mit Jet-Top-Boxen Mischtank) und beweglichen Elementen (die Antriebswelle der Gebläserotor mit Bedienkonsolen). Als Ergebnis werden die Luftansaugung und kompressionsOxidationsMittel-Abstufungsbrennstoff Mischen, Zündung, Verbrennung und Expansion der Abgase und die Abgase zu empfangen und elektrische oder mechanische Energie umzuwandeln. Die Erfindung stellt eine Hochleistungsstromabnehmer die Niederspannungsbedingungen zu vereinfachen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf Energietechnik und kann in Motor, Luftfahrt, Transport und anderen Branchen als autonome Stromquelle verwendet werden.

Die am nächsten an der Erfindung ist ein Verfahren zur Herstellung einer thermischen Leistung des Reaktors Maschine mit Saug- und Druckluft-Oxidationsmittel-Gemisch die Bildung Arbeits Kraftstoff, Zündung, Verbrennung und Expansion der Gase betrieben wird, die Freisetzung von Abgasen und dann empfangen und die elektrische Energie in mechanische Energie umzuwandeln, und Wärmekraftreaktormaschine, Strahltriebwerk mit einem ringförmigen Verbrennungs, mit einem Gehäuse, einer Antriebswelle, wobei das System Lufteinlass und kompressionsOxidationsMittel Misch- und Kraftstoffverbrennung arbeitenden, Expansion der Gase, die Abgas- und Kühlsystem (RU 97.105.209 A1, Kl. F 02 K 11/00 aufweist, publ. 27.03.1999).

Der Nachteil des genannten Verfahrens und der Vorrichtung sind Schwierigkeiten, wenn der elektrische Strom zu entfernen.

Aufgabe der Erfindung ist es, die Mittel und Bedingungen für die Entfernung eines elektrischen Stroms zu vereinfachen.

Diese Aufgabe wird durch die Tatsache erreicht, daß die Durchführung eines Verfahrens zur Herstellung eines thermischen Leistung des Reaktors Maschine letztere arbeitet als Ringdüse Verbrennungsmotor mit einer unipolaren elektrischen Generator DC Reaktor Elektrolyse und Brennstoffzellen angeordnet in einem gemeinsamen Gehäuse, alle Hauptteile der Maschine vorgesehen ausgelegt ist in Form von flachen, rechteckigen Ringe sind und hohlen rechteckigen Zylinder, alle Ringe in einer horizontalen Position angebracht sind, und Zylinder - in einer vertikalen Position ist die Antriebswelle mit einem Hohlraum ausgebildet ist und das ringförmige Gebläse starr verbunden - Oxidationsmittel und einem hohlen zylindrischen Rotor vertikal montieren sie in einem frei Rotation in das Mittelloch der Basis und der Abdeckung Gehäuse und dem Empfänger wird ein fester Ringbrennkammer mit Vorkammer Misch, zu trennen und Hilfsverbrennungskammern und platziert über dem Gebläse und starr befestigt an der Unterseite des Empfängers durchgeführt, wobei letztere aus einem hohlen koaxialen Zylindern besteht und fest mit dem Gehäusedeckel befestigt der Generator-Rotor in einem bestimmten Abstand von einer montiert anderen fest über dem Verbrennungsraum ringförmigen Arbeits Befestigung, ähnlich stationären Ringdüsenkonsolen zwischen den ringförmigen Bedienkonsolen montiert auf der Innenseite und fest angebracht an der äußeren Erzeugenden des Empfängers von Auslaßdüsen für Gase aus getrennten und Hilfsverbrennungskammern expandiert, bei Arbeitern und Jet-Top-Boxen dickeren Körperarbeit parallele Kanäle durchzuführen. In diesem Fall werden die Abgase des ersten Arbeitskanal ist mit der Wiederverwendung der Hilfsverbrennungskammer gerichtet ist, und von dieser vollständig Abgase in die Atmosphäre in der Verbrennungskammer isoliert und Hilfsverbrennungskammer in Kanäle strömenden Kühlflüssigkeit, wobei letztere bereits überhitzt in die Hilfskammer gerichtet gerichtet umschlossenen Verbrennung, wo es verdampft und gründlich vermischt mit den Abgasen und nicht umgesetzte Edukte und Produkte des Reaktors der Reaktion geht das entstehende Gemisch die elektrochemische Reaktion mit beheiztem weißglühend katalytische Widerstand so gebildete Brennstoff und Oxidationsmittel Wärme und die nicht umgesetzten Reaktanden zu erzeugen, wodurch man die abgetrennte Wärme und dehnen sich mit Überschallgeschwindigkeit, die Arbeitskanäle für nützliche Arbeit ein. Der Stator mit Erregerwicklungen und presste in ihre hohlen leitfähigen Metallhülse unipolaren Stromgenerator und Gleichstrommotor ist fest in dem Hohlraum des Maschinenkörpers angebracht ist, sind die Maschinenrotor durch das Außenformungs gedrückt und ein eingebettetes auf dem Inneren des Zylinders aus leitfähigem Metallhülse ist zugleich Anker und Arbeiter Konsolen in Form von Permanentmagneten Erregerspulen auf der inneren Erzeugenden befestigt sind rotierenden Stator und der äußeren Erzeugenden des Empfängers festen Anker und mit einer leitfähigen Hülse, einem Empfänger Hohlraum angeordneten dielektrischen Kapazität, die durch eine horizontale Membran in getrennte Behälter für die elektrolytische Brennstoffzelle gemeinsam genutzt wird, eine vertikale Öffnung - für die Kathode und Anode Hohlraum. Darüber hinaus wird die Produkte der Elektrolyse in Form von Wasserstoff und Sauerstoff getrennt zu den Brennstoffzellen, nicht umgesetzten Reaktanden mit den Produkten der chemischen Reaktion in Form von Wasser oder Dampf in die Hilfsverbrennungs gespeist gespeist Kammer gebildet Brennstoff und Oxidationsmittel werden in getrennte Verbrennungskammer gerichtet ist, wird das Kühlmittel ionisierte Alkalimetalle hinzugefügt zu bilden Niedertemperatur-Plasma, das mit Überschallgeschwindigkeit in den Arbeitskanal gerichtet ist, wobei mittels inerter elektrouloviteley als Elektroden-Pads des Stromabnehmers, Stromabnehmer getragen hitzebeständigem Sintermaterial durchgeführt ist und mit der Ringoszillator-Elektroden in Kontakt mit dem Elektrolyten in der Zelle und / oder durchgeführt Elektro- feste Bürstenringe auf der Antriebswelle montiert.

Das Problem wird auch durch die Tatsache gelöst, daß die thermische elektrische Reaktor Maschine mit einem zusätzlichen Gehäuse mit dem Stator versehen ist, der Anker, die Schleifringe mit Bürsten und Kappen mit Lagern einer elektrischen Maschine bildet, und der Reaktor mit den Elektrolyse und Brennstoffzellen, der Motor, die elektrische Maschine, Reaktor Elektrolyse- und Brennstoffzellen in einem gemeinsamen Gehäuse angeordnet sind, sind die Hauptteile als flache rechteckige hohle rechteckige Ringe und Zylinder gebildet, alle Ringe sind in einer horizontalen Position montiert, und die Zylinder - in einer vertikalen Position mit ihrer vertikalen Achse angeordnet sind entlang einer geraden Linie. Auf der Antriebswelle mit einem Hohlraum, fest angebracht ringförmige zweistufige Gebläse, die an ihrem Umfang zylindrischen Rotorhohlraum letzten starr angeordnet in einem bestimmten Abstand voneinander ringförmige Arbeitsgerät angebracht ist, zwischen dem stationären Ringdüsenkästen angeordnet sind und an der äußeren Mantellinie des Empfängers starr bestehend aus einem koaxial auf der ringförmigen Basis der beiden Zylinder, der mit dem Gehäusedeckel abdichtend befestigten Enden und durch den Empfänger Boden starr ringförmige Verbrennungskammer angebracht ist, in den Körper, die Vorkammer hergestellt Mischen Brennstoffstufung so wie ein Ultraschall-Aerosol Kraftstoff-Gemisch separaten Kraftstoffgemisch Verbrennungskammer zu bilden, Wasserstoff und Sauerstoff und der Hilfsverbrennungskammer für die Abgase der elektrochemischen Reaktion, der Kühlmitteldampf, nicht umgesetzten Reaktanden und Produkte von chemischen Reaktionen in den Brennstoffzellen. Und getrennt und Hilfsbrennkammer in einem Kanal eingeschlossen mit Kühlmittel fließt, in den Körper der Arbeiter und Jet-Top-Boxen über den Austrittsdüsen Laval Brennkammern gemacht getrennte parallele vertikale Knie Verengung expandierenden Arbeitskanäle mit Fenstern und Halbringe in ihnen aus hitzebeständigen Keramik-Metall-Materialien, elektrisch mit dem Anker verbunden ist, mit dem ersten Kanal TV mit Abgasrückführung in der Hilfsverbrennungskammer ausgestattet ist, und die zweite - Auslassventil für Abgase in die Atmosphäre abgegeben wird. Der Stator des unipolaren Stromgenerator und Gleichstrommotor mit koaxiale Erregungsspulen und mit einem eingebetteten leitenden Metallhülsen sind in dem Hohlraum des Maschinenkörpers angebracht ist, ein hohler Rotor-Anker sind außen gedrückt und mit einem eingebetteten Innen bildende leitende Stopfen einstückig und für den Generator und den Elektromotor Arbeit gemacht Top-Boxen sind in der Form von beweglichen Stator oder Permanentmagneten an ihren inneren Erregerspule einen Satz mit der Hülse und die äußere Hülse bildet mit dem Empfänger sind als eine stationäre Anker bildet. Die Antriebswelle mit dem Gebläse und dem Rotor-Anker mit Bedienkonsolen montiert frei drehbar in Drehbasis Gehäusekappe Bohrungen, eine Brennkammer und den Empfänger, wobei das Gebläse und der Rotor-Anker mit Arbeitsgeräte Schwungrad auf der Antriebswelle montiert Schleifringe sind ein Halbring und Kontaktbürsten mit der Möglichkeit einer getrennten Kontaktkammern der Anode und der Kathode durch den Elektrolyten aus der Elektrolysezelle Elektroden, Ringe und Halbringe elektrisch mit den Ankerhülsen verbunden. In dem Hohlraum Empfänger Dielektrikumskapazität installiert, die durch Diaphragmen horizontal in dem gebildeten unteren Hohlraum montiert Elektrolyseur und die obere unterteilt - Brennstoffzellen und vertikal - zu der Anoden- und Kathodenkammer, in der die Elektroden, sind die Brennelemente mit Kanälen getrennt von der Zellenempfangs Brennstoff und Oxidationsmittel und die Bypass-Kanäle.

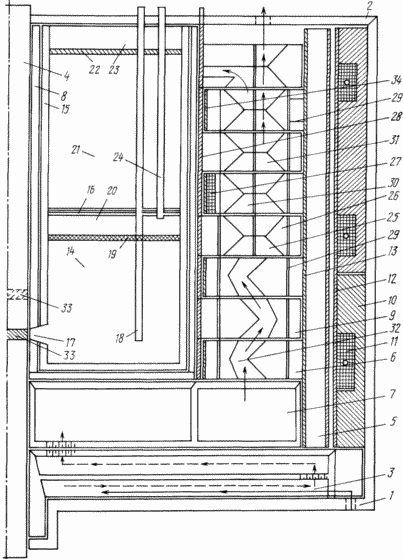

Die Erfindung wird anhand einer Zeichnung näher erläutert, die schematisch den Reaktor Wärmekraftmaschine.

Wärmekraftmaschine umfaßt ein Gehäuse 1 mit einem Deckel 2, einem Gebläse 3 Luft, die Antriebswelle 4, wobei der Rotor-Anker 5, Bedienpult 6, eine Verbrennungskammer 7, einen Empfänger 8, Jet-Top-Box 9, einen Stator 10, eine Spule 11 Anregungs 12 leitenden Statorhülse Buchse 13 elektrisch leitende Rotorringhälfte 34, elektrisch leitfähig, die Zelle 14, die dielektrische Kapazität 15, abgestorbene einer Trennwand 16, Fenster 17, Stromabnahme, die Hauptelektroden 18, die Membran 19, den Gasspeicher 20, Brennstoffzellen 21, Trennwände 22, eine Sammlung von 23 der Reaktionsprodukte, die Elektroden 24 der Brennstoffzelle 25 inert elektroulovitel, Einsätze 26, Spule 27 Anregung eine elektrisch leitende Hülse 28, die Elektrode 29 elektroulovitelya, Metallhülse 33, den ersten Kanal 30, den zweiten Kanal 31, Knie- (Zickzack) Arbeitskanal 32.

Wärmekraftmaschine

Wärmekraftmaschine, das heißt, ringförmigen Strahl des Verbrennungsmotors ist ein flacher Ring, der Nabenzylinder Deckel, der eine transversale Axialschnitt eine rechteckige Form hergestellt werden.

Ihre vertikale axiale Linie Montage einer einzigen geraden Linie bilden.

Die horizontalen Mittellinien der flachen Ringen, Hubs, Motor, Antriebswelle und Kappenanordnung umfassen parallelen geraden Linien, die senkrecht zu der vertikalen Mittellinie.

Alle flachen rechteckigen Ring in der Abdeckung und der Motor sind in einer horizontalen Position angebracht ist, und alle Zylinder Welle, und die Nabenhülse - in einer vertikalen Position.

Alle Ringe die Möglichkeit einer Drehung aufweist, wobei die Hülse, die Zylinder und die Antriebswelle sind nur auf seine eigene Mittellinie und in nur einer Richtung gedreht wird.

Maschinengehäuse 1 umfasst einen Hohlzylinder, die ringförmige Basis mit der Nabe, einem doppelten Ring integralen Kappe.

Fall 1 - einen Hohlzylinder, an ihren unteren Enden fest angebracht ist vertikal an der Peripherie der ringförmigen Basis. Auf der Unterseite der Basis koaxial mit einem Mittelloch fest Schiene Nabe abgedichtet. Am Umfang der Basis um den Umfang von einer Ebene aus in Form von Leitschaufeln durch, Fenster, um Luft in dem Wagen zuzulassen. Das äußere Gehäuse bildenden Befestigungslaschen machte es mit dem Maschinenrahmen.

Der Deckelkörper 2 ist in Form von zwei Komponenten in der gleichen Ebene und sind starr mit den Mittelbohrung Ringen befestigt. Peripheral Endabdeckung lösbar fest mit dem oberen Ende des Gehäuses 1 befestigt und ist mit dem Auslassventil Abgase ausgestattet.

Laders 3 Oxidationsmittel besteht aus Ringen, Buchsen, Kappen und Lüftungsschaufeln.

Auf der unteren Ebene des Rings, mit einem zentralen Loch koaxial starr gelagerten Führungshülse, die in dem Nabenkörper 1 und der Mittelbohrung Hülse selbst verbunden ist, frei drehbar ist starr mit der Antriebswelle 4.

Die unteren und oberen Ebenen des Rings 3 mit Radialgebläse vorgesehen ist, gleichmäßig verteilt bogenförmigen Rippen, Kanäle selbst als Sektoren ausgebildet sind, miteinander verbunden sind abwechselnd in zentralen Teil, und dann an dem peripheren Teil des Gebläsekranzes.

Die untere Ebene des Rings mit Rippen mit einem Deckel abgedeckt und bildete die erste Stufe des Kompressors; die obere Ebene des Rings mit Rippen mit einem Deckel abgedeckt und ein Kompressor zweiter Stufe Oxidationsmittel gebildet.

Die erste Stufe Kompressor an der Peripherie mit der zweiten Stufe mit kleinem Durchmesser Bypass-Öffnungen verbunden ist, und die obere Abdeckung der zweiten Stufe enthält einen zentralen Abschnitt ähnlich Auslässe für Druckluft-Oxidationsmittel.

Ansaugen von Luft durchgeführt, durch die Öffnungen Einlaß an den Enden der ersten Stufe in den ersten Sektoren der regulären Kanäle und Bypass-Luft von der ersten zur zweiten Stufe gebildet wird, durch die Löcher der zweiten benachbarten durchgeführt wird, der an seinem Ende tauben, sector Kanäle.

An dem äußeren Ende des Rings um das Gebläse 3 um den Umfang zwischen den Lufteinlaßfenster montiert Luftansaugung Fanschaufeln bilden.

Der Außendurchmessergröße des Gebläses 3 mit der Größe der Lüfterflügel, der Größe gleich dem Innendurchmesser des Gehäuses 1.

Die Antriebswelle 4 wird durch einen festen äußeren Form gestuften Zylinder. Die obere Hälfte der Antriebswelle 4 weist einen Hohlzylinder.

Auf der unteren Hälfte der Antriebswelle 4 ist starr Gebläse 3 montiert.

Die Antriebswelle 3 mit einem Kompressor 4, wobei letztere durch eine Hülse angebracht ist vertikal in dem Gehäuse 1 für die vertikale Rotation in dem Nabenkörper 1 und dem Mittelloch in der Verbundabdeckung 2.

Sh als mechanische Leistung von dem unteren und vom oberen Ende der Welle umgesetzt.

Der Rotor 5 ist als Hohlzylinder ausgebildet, der auf einer vertikal oberen Ebene Umfangsgebläse 3 starr angebracht ist.

Der Außendurchmesser des Rotors 5 und dem Außendurchmesser des Gebläses 3, ohne Berücksichtigung der Größe der Fanschaufeln sind identisch.

Der Innenzylinder bildet, um den Rotor 5 ist schrittweise. Bei jedem Schritt, aber mit der Möglichkeit der Entfernung, falls notwendig, in einer festen Position in einem bestimmten Abstand voneinander Settopbox 6 Betriebs, die als Ringe ausgebildet sind.

Niedrigere Betriebskonsole 6 mit seiner oberen Ebene 6 und die nachfolgenden Konsolen seiner Bodenebene des Rotors und dem Innenzylinder der untersten Stufe 5 bildet einen offenen in Richtung der Antriebswelle 4 Hohlraum zu bilden. Es gibt mehrere Hohlräume gebildet.

Jeder Arbeitsgerät 6 im Körper zwischen den oberen und unteren Ebenen umfassen ringförmige Gungs durch Fenster flackerte, die vertikal in zwei gleiche Hälften geteilt werden - Kanäle 30 und 31.

Die untere Bedienkonsole 6 Nummer aus ringförmigen Fenster entspricht der Anzahl von getrennten Verbrennungskammern in der sehr Hauptverbrennungskammer 7. Die folgenden Betriebskonsole 6 eine etwas größere Anzahl von Knie Fenster als die Unterseite hat, usw.

Die Brennkammer 7 wird mit Vorkammer ein Ring mit einer Abdeckung aus zwei zusammengesetzten Ringe mischen.

Mischen Vorkammer ist in dem Körper auf der oberen Ebene des Rings aus dem Mittelloch ausgebildet ist, der Boden der Misch Vorkammer ist mit Durchgangslöcher mit kleinem Durchmesser. Mittellinien der Löcher Linie und axialen Öffnungen im Deckel Gebläse 3 ausgebildet sind, auf einer Linie liegt. Durch diese Öffnungen Ultraschallstrahlung eine Misch Vorkammer Druck jets pulsierender bildet, tritt Luft in das Oxidationsmittel, und die Rohre durch die Löcher in der Abdeckung wird die Düse jede Zerstäubung des flüssigen Brennstoffs zugeführt wird. Die Luft-Brennstoff und flüssigem Oxidator vermischt und intensive Ultraschallaerosol Kraftstoff-Gemisch bei erhöhter Temperatur und Druck, Druckluft erhalten wird, wenn ein Oxidationsmittel und indirekten Kühlung der Verbrennungskammer selbst bilden.

Das Mischungs Vorkammer platziert auseinander Ultraschallaerosolpackungen Kraftstoff-Gemisch in der separaten Verbrennungskammer, und ein Paar von Kühlmittel Abgasen und nicht umgesetzte chemische Reaktionsprodukte gebildet in der Brennstoffzelle Einspeisen - in den Hilfsverbrennungsraum.

Der Spender aus einem Hohlzylinder hergestellt ist, wird ein Vollzylinder nahe seinem Hohlraum platziert. Der Hohlzylinder und Vollzylinder umfassen diametralen Loch für den Brennstoff und Gasgemisch unter Umgehung, wobei die Öffnungen einen festen Zylindersegmentausschnitte umfassen, die quantitative Zufuhr von Kraftstoff oder Dämpfe zu ermöglichen.

Die Beweglichkeit des inneren Zylinders des Spenders mit beweglichen Teilen versehen sind, mechanisch mit dem Gerät verbunden ist, auf dem Deckel 2 angeordnet.

In der Brennkammer Körperring 7 die Vorkammer mit dem Mischen in Verbindung steht, durchgeführt mehrere, werden in diesem Fall vier, getrennten Verbrennungskammer des Kraftstoffgemisches und für jede Verbrennungskammer separate Hilfsverbrennungskammer gebildet.

All das ist getrennt und Hilfsverbrennungskammer mit einer Auslaufdüse von Laval ausgestattet und Gase erhalten Schallströmung, führen nützliche Arbeit in knieArbeitsKanal, der unterteilt ist, um getrennte Brennkammern für Gas und Gastochter Brennkammern zu erweitern.

Exhausts gesonderte Verbrennungskammern, verlieren Druck und Temperatur erhalten teilweise für Wiederverwendung in der Hilfsverbrennungskammer und die Abgase der Hilfsverbrennungskammern, vollständig verloren und der Druck und die Temperatur durch ein Ventil in der 2 Deck gesendet werden in die Atmosphäre geleitet.

Separate Brennkammer mit einer elektrischen Funkenzündung des Kraftstoffgemisches ausgestattet.

Die Hilfsverbrennungskammer mit einer katalytischen Widerstand ausgestattet, die elektrisch mit weißen erhitzt.

Getrennt und Hilfsverbrennungskammer, wobei die Verbrennungskammer 7 selbst sind in einem Wassermantel in Form von Kanälen, durch welche die Kühlmittel zirkuliert umschlossen. Letzteres tritt durch die Rohre aus einem Druckbehälter isoliert.

Der Außendurchmesser der Verbrennungskammer 7 gleich dem Innendurchmesser des Rotors 5 des Zylinders frei relativ zu der Verbrennungskammer 7 drehbar ist.

durch die untere Arbeitsebene 5 des Rotors 6 prefix, wobei das Mischen Vorkammer Empfänger unter dem Boden und fest verbunden, um es gelegt - die untere Ebene der Verbrennungskammer 7 über dem Oxidationsmittel plenum 3 und an der Oberseite angeordnet ist.

Die Antriebswelle 4 ist frei drehbar in das Mittelloch 7 der Brennkammer.

Der Empfänger 8 ist aus zwei verschiedene Durchmesser-Zylinder, der vertikal und koaxial auf einer flachen ringförmigen Boden starr befestigt. Interne Basisdurchmesser Zentrierloch der Innendurchmesser des Innenzylinders und der Außendurchmesser der Antriebswelle 4 sind identisch, letztere hat die Möglichkeit der freien Drehung in den Hohlraum.

Die Bodenebene des Empfängers der Basis 8 und der Abdeckung Vorkammer Verbrennungsmischkammer 7 sind starr montiert.

Das obere Ende des äußeren Zylinders fest mit dem Umfangsring der Abdeckung 2 angebracht ist und dem oberen Ende des inneren Zylinders ist mit dem Innenring des Deckels 2 starr befestigt.

Auf der Innenseite des Außenzylinders bildet montiert geschlossenen Taschen die Installationswerkzeuge enthält.

Outdoor der Außenzylinder des Empfängers 8 bildet, ist in Stufen vorgenommen. In jeder Phase der harten, aber mit der Möglichkeit der Entfernung, falls erforderlich, in einer festen Position in einem bestimmten Abstand voneinander Set-Top-Boxen Jet 9, die als Ringe ausgebildet sind.

Niedrigere Motorkonsole 9 von seiner unteren Ebene angeordnet über der oberen Ebene der unteren Bedienkonsolen 6, dh, Niedrigere Motor prefix 9 ist in einem offenen Hohlraum, der durch den Arbeiter 6 Aufsätze gebildet platziert.

Alle nachfolgenden höher platziert rocket Konsolen 9 sind in dem offenen Hohlraum, der durch die Arbeiter Anhänge 6 gebildeten platziert.

Jede reaktive Konsole 9 im Körper zwischen den oberen und unteren Ebenen enthält Knie durch die Fenster. Diese Fenster werden sich gegen die Gleichen der georteten Fenster in den Körper der Arbeitsausrüstung 6.

Kniefensterbedienkonsolen 6 und Knie-box Konsolen jet 9 bilden eine Zick-Zack ihn verengenden erweiternden Betriebskanal, in dem die kinetische Energie der expandierenden Gase in mechanische Energie umgewandelt wird.

Zick-Zack-Arbeitskanal in zwei Betriebs Hälften geteilt, eine Hälfte machen nützliche Arbeit expandierenden Gase Verbrennungskammern trennen, und in der zweiten Hälfte machen nützliche Arbeit Gase Hilfsverbrennungskammern erweitert.

Die Zahl der Knie-Fenster in jedem Ring in allen Jet-Konsolen 9 entspricht der Anzahl von getrennten Brennkammern oder die Zahl der Knie-Fenster in einer der ersten platziert - die untere Bedienkonsole 6.

Besonders zu Temperaturbelastung der Knie-Fenster ausgesetzt Arbeiter und Jet-Top-Boxen, die den Arbeitskanal der Maschine bilden, in Form von Elektroden und Einsätze aus hitzebeständigem Metall-Keramik-Materialien, die mit der elektrischen Last elektrisch verbunden sind.

Alle reaktiven Konsolen 9 seiner Oberfläche und an der Oberfläche so dicht bilden, und bilden Konsolen Arbeits 6, jedoch mit der Möglichkeit einer freien axialen Drehung des letzteren in erster Linie, das heißt unter Jet-Konsolen 9. Falls erforderlich, zwischen den Ebenen der Brennkammer 7 und 6 Arbeiter und Jet-9 Konsolen unbewegt Ringlabyrinthdichtungen ausgeführt.

Die erforderliche Anzahl von Konsolen 6 und 9, und eine separate Hilfsverbrennungskammern 7, der Arbeitskanal wird durch die gewünschte Kapazität der Maschine von expandierenden Gasen Nutzarbeit definiert.

Rückkehr von Abgasen aus separaten Verbrennungskammer in die Hilfsverbrennungskammer ist von der Oberseite einer reaktiven Konsolen 9 durch vertikale Bohrungen im Körper des äußeren Zylinders 8 des Empfängers und des Spenders gebildet durchgeführt, die in dem Misch Vorkammer angeordnet ist.

Elektromaschinen in die direkte Ausführung

Der feststehende Stator 10 unipolaren DC elektrische Maschine (UEMPT) aus einem weichmagnetischen elektrischen Material in Säcke und Ring gesammelt montiert starr in dem Hohlraum des Stators 10 1. Gehäuse montiert selbst aus zwei Teilen besteht, voneinander getrennt durch nicht-magnetische Dichtung; einen unipolaren Motor (DM) - ein Teil wird unipolaren Generators (HS) und die andere verwendet wird. Dann werden sie als Einhüllen-dvuhpaketny Stator 10 bezeichnet.

Erregerspule 11 ist aus einer ringförmigen Spule aus isoliertem Draht.

Erregerspule 11 koaxial und starr in dem Statorkörper 10 angebracht, in diesem Fall separat für den unipolaren Generators für unipolare Elektromotor.

Über die gesamte Höhe des inneren Generator-Stator 10 und um seinen Umfang befestigt ist starr eine gut leitende Metallhülse 12.

Der Rotor-Anker 5 unipolar Generator und der Elektromotor eine einzige eintAnkerStück aus einem ferromagnetischen Material hergestellt und dient auch als Magnet und die Stromzuführung.

Anker 5 stellt einen massiven Hohlzylinder starr aufgeladene Oxidationsmittel 3 montiert.

Über die gesamte Höhe des äußeren und des inneren Zylinders 5 der Anker und um seinen Umfang bilden und gepresst werden fest in einem gut leitenden Metallhülse 13 gedrückt, die an der Nabe 12 des Stators sind ähnlich 10. Die Buchsen 13 sind das obere Ende des Ankers 5 elektrisch verbunden ist, und das untere Ende jeweils mit diametral freistehend gegenüber, an einem flexiblen isolierten elektrischen Kabel umgewandelt.

Jedes elektrische Kabel radial und abdichtend in Rillen gelegt, die auf dem Deckel 3 und dem Gebläse durch diametrale Öffnungen in der Antriebswelle 4 eingeführt in den Hohlraum des letzteren gebildet sind, und ihre Enden werden entfernt, am Ende des Stromkollektors zu gleiten angebracht Ring 4. Der Capstan feste stationäre electro getan.

Soweit erforderlich, hoher Leistung und niedrigen Strom mit einem flüssigen Elektrolyten durch die Elektroden durchgeführt Kollektorspannung. Zu diesem Zweck ist jedes elektrische Kabel hat einen Zweig, der neben elektrisch mit den gut leitenden Halbringe 34 verbunden sind.

Diese diametral elektropolukoltsa 34 und angeordnet auf verschiedenen Ebenen an der äußeren Erzeugenden der Antriebswelle 4 sind in der Lage diametral angeordneten Fenstern ausgebildet, durch, und Stromabnehmer 17 in den Wänden des inneren Zylinders und der Aufnahmebehälter 15 des Dielektrikums voneinander elektrisch leitenden Kontakt mit dem Elektrolyten. Elektrode 18 durch den Elektrolyten erfolgt elektrosem.

Elektromaschinen PERFORMANCE IN REVERSE

Bewegbare Stator umkehrbaren elektrischen Maschinen sind Bedienkonsolen 6, die von elektrischen Material hergestellt sind. Die Rillen auf der Innenseite der Generatorbetriebs Konsolen 6 montiert und starr befestigt ringförmige Spule 27 Anregung von isolierten elektrischen Drähten gebildet.

Die Spulen 27 sind elektrisch mit den leitfähigen Anregungs verbunden Hülsen 13 des Ankers 5.

Anzahl der Spulen 27 Anregungs- oder deren Ersatz durch Permanentmagneten in dem Stator wird durch die gewünschte Kapazität des Objekts bestimmt.

Stationäre Anker reversible elektrische Maschine als Generator außerhalb des äußeren Zylinders des Empfängers 8. In der gesamten Höhe der festen Anker und um seinen Umfang fest gut leitenden Metallhülse 28 mit den Schlitzen an schwer reaktive Verbindung 9 Konsolen an der Außenseite des Außenzylinders bildet einen Empfänger 8 gedrückt werden.

Über die gesamte Höhe der inneren Generatorbetriebskonsolen 6 und 27 der Erregungsspule, die um den Umfang des harten gedrückt in einem gut leitenden Metallhülse 33.

Stromabnehmer mit leitfähigen Hülse 28 durchStromKabel, 8 in den Taschen des Empfängers Werkzeug gelegt.

REACTOR

Der Reaktor ist ein Satz von Elektrolysegeräten, Brennstoffzellen und inerte elektroulovitelya.

Die Zelle 14 umfaßt einen Behälter vorgeschlagene Vorrichtung, die Elektroden und der Membran.

Schiff für den Elektrolyseur 14 ist der Empfänger Hohlraum 8, der den dielektrischen Behälter 15 Capacity Satz 15 horizontal in zwei gleiche Hälften geteilt wird eine spezielle Membran, die die Trennung der Kathode und der Anodenraum gewährleistet und erlaubt nicht von Produkten Mischen durch chemische Reaktion erhalten wird, dh, Wasserstoff mit Sauerstoff. Blende nicht gezeigt.

In jeder Hälfte des Elektrolyseurs 14 in den Wänden des Sammelbehälters 8 und dem Dielektrikum 15, die Zuführungssammler gegenüber der 13a Halbringe auf der Antriebswelle 4 angeordnet ist, diametral entgegengesetzt zueinander sind aus alternierenden Stromkollektor 17 und Einspeisen Fenster vorgenommen.

Durch diese Fenster alkalischen Elektrolytlösung 17 ständig durch die Rohre durch den Deckel 2 zur gleichen Zeit in jeder Hälfte der Elektrolysezelle 14 zugeführt und hat die Fähigkeit, mit den Hauptelektroden 18 elektrokontaktirovaniya chemisch reagieren.

Der Hauptstromführungselektrode 18 diametral gegenüberliegend jeweils vertikal in eine Hälfte des 14-Elektrolyseur angeordnet sind und die oberen Enden fest in abnehmbaren oberen Deckel 2 und der Trennwand 16 in dem hohlen starr befestigt.

Elektroden 18 für eine chemische Reaktion in dem Elektrolyseverfahren in der Lage, elektrische Gleichstrommenge Bedürfnisse der alkalischen Lösung der Halbringe 34 elektrisch zu empfangen oder direkt durch eine unabhängige Konstantstromquelle, in der Batterie angesammelt.

In dem Hohlraum der Elektrolysezelle 14 und unterhalb der hohlen Trennwänden 16, und in ähnlicher Weise die letzte Öffnung 19 fest, welche die gasförmigen Produkte während der chemischen Reaktion der alkalischen Lösung auf der Hauptelektrode 18 direkt auf dem Elektrolyten erzeugt Trennung dient.

Blanking Teilungsmembran 16 und einen Hohlraum 19 in einem Empfänger gebildet, TE 20 Gasspeicher. Der Vorratsbehälter 20, in Abhängigkeit von der Bequemlichkeit der Gase in den Brennstoffzellen empfangen ist unterteilt in separate Teile diametral in zwei Hälften oder eine Anzahl von Sektoren oder zwei Kreishälften.

Diese dielektrische Ebene 15 und der Aufnahmebehälter 8 zum Kühlen der Verbrennungskammer 7 und Reste von nicht umgesetzter Wasserstoff in den chemischen Prozess und den Sauerstoff zusammen mit den Reaktionsprodukten in der Hilfsverbrennungskammer durch die Umgehungsöffnungen für den Eintritt von ionisiertem auseinander Alkalilösung in den Kanal gemacht.

Das Wärmeelement 21 als Vorrichtung umfaßt einen Behälter, Elektroden und Elektrolyt gazoparovodopriemnik.

Ein Behälter für die Wasserstoff-Sauerstoff-Brennstoffzellen ist die obere Hälfte 21 aus einem dielektrischen Behälter 15, der mit einer Hohlwand 22 Ende 22 und der unteren Ebene der Ringkappe zu bilden, eine Sammlung von 2 23 zur Aufnahme des nicht umgesetzten Wasserstoffs in einem chemischen Reaktionsprozess und Sauerstoff gebildeten Reaktionsprodukte versehen ist, und in Form von Wasser oder Dampf.

Diese Gase, Wasser oder Dampf Rohre Ausstoß Aufstieg auf das Ansaugrohr der Hilfsverbrennungskammer 7.

In dem Behälter 15 der dielektrischen Kapazität angeordnet, um die maximale Anzahl von Wasserstoff-Sauerstoff-Brennstoffzelle 24.

Auf den inerten Anoden-Kathoden-Elektroden 24 empfängt kontinuierlich und getrennt von dem Gasbehälter 20, Elektrolysezelle 14, Wasserstoff und Sauerstoff.

In der Brennstoffzelle 24, die, wie die elektrochemische Generator, um die chemische Reaktion von Wasserstoff Wechselwirkung als Brennstoff und Sauerstoff als Oxidationsmittel, und die chemische Energie des Brennstoffs überführt wird direkt in elektrische Energie gemacht ( "electrochemical generators" N.V.Korovin. M., Energie 1974 ) ..

Wenn es für Strom keine Nachfrage in der Brennstoffzelle in reversibler Weise als Elektrolyseur betrieben und erzeugt Brennstoff und Oxidationsmittel, dh. E., Wasserstoff und Sauerstoff. Letztere werden verwendet, um die Verbrennungskammern zu trennen.

Inert elektroulovitel 25.

Die vorgeschlagene thermische Maschine verwendet Ultraschallspray Kraftstoff-Gemisch mit der Gegenwart einer kleinen Zugabe von flüssigem Alkalimetalle ein niedriges Ionisationspotential haben.

Die rasche Verbrennung des Kraftstoffgemisches in den Verbrennungskammern und separaten Überschallgeschwindigkeit der Verbrennungsprodukte aus der Lavaldüse wird das Niedertemperatur-Plasma mit hoher Ionenleitfähigkeit bereitzustellen.

In einem Wärmemotorbetriebskanäle 32 mit seiner Verengung erweiternden Fenster in der Form von Einsätzen aus 25-elektrouloviteley vysokoelektroprovodnogo feuerfesten und keramischen Materialien.

Um eine große elektrische Energie in einer begrenzten Zeit zu erhalten, und es verwenden, nützliche Arbeit getan Maschine Sh elektrischer Strom durch einen Niedrigtemperatur-Plasma zu erhalten elektrouloviteley 25, die an den Stromverbraucher elektrisch verbunden sind.

Die Erfindung stellt eine High-Power-Niederspannungs-Stromabnehmer.

FORDERUNGEN

1. Verfahren zum Betreiben einer Wärmekraftmaschine Reaktor mit Luftabsaugung und kompressionsOxidationsMittel-Abstufungsbrennstoff Gemischbildung, Zündung, Verbrennung und Expansion von Gasen, die Abgase durch den Empfang und die Umwandlung von elektrischer Energie in mechanische gefolgt entweichen, dadurch gekennzeichnet, dass die Maschine als ein Ring ausgebildet ist, reaktiven Verbrennungsmotor mit unipolaren DC elektrischen Generator ausgestattet, Reaktor Elektrolyse und Kraftstoff in einem gemeinsamen Gehäuse angeordnet sind Zellen, die alle die wesentlichen Teile der Maschine werden in Form von flachen, rechteckigen Ringe und hohlen rechteckigen Zylinder, alle Ringe sind in einer horizontalen Position montiert, und die Zylinder - aufrechten Antriebswelle ist mit einem Hohlraum gebildet und starr die ringförmige Plenum Luft Oxidationsmittel und einen hohlen, zylindrischen Rotor verbunden ist, vertikal sie montiert frei drehbar in Drehbohrungen Basis und der Gehäusedeckel und dem Empfänger fixiert Ringbrennkammer ausgeführt Vorkammer verschiedene Misch und Hilfsverbrennungskammern und über die Ladeluft angeordnet und starr mit dem Boden des Behälters befestigt ist, wird dieser aus einem hohlen koaxialen Zylindern gefertigt und fest mit dem Gehäusedeckel befestigt ist, an der Innenseite des Generatorrotors in einem gewissen Abstand voneinander fest über der Brennkammer ringförmig angeordneten Zusatzvorrichtung arbeitet, ähnlich feste ringförmige Strahl Konsolen zwischen den ringförmigen Arbeitskonsolen installiert und starr an der Außenseite des Generators des Empfängers an den Austrittsdüsen für die expandierenden Gase aus getrennten und Hilfsverbrennungskammern angebracht, die Arbeit parallele Kanäle durchführen, die Abgase der ersten Arbeitskanäle im Körper Dicke der Arbeiter und die Düsenansätze für die Wiederverwendung gesendet Verwendung der Hilfsverbrennungskammer, und von dieser vollständig Abgase in die Atmosphäre in der Verbrennungskammer gerichtet isoliert und Hilfsverbrennungskammer in den Kanälen strömende Kühlflüssigkeit, wobei letztere umschlossenen bereits zugeführt in die Hilfsverbrennungskammer überhitzt, wo es verdampft wird und gründlich gemischt mit Abgase und nicht umgesetzte Edukte und Produkte des Reaktors der Reaktion geht das entstehende Gemisch die elektrochemische Reaktion mit beheiztem weißglühend katalytische Widerstand so gebildete Brennstoff und Oxidationsmittel Wärme und die nicht umgesetzten Reaktanden zu erzeugen, extrahierte Wärme Nachgeben, erweitern und die Arbeitskanäle Schall einzutreten für Nutzarbeit, einem Stator mit Erregerwicklungen und presste in ihre hohlen leitfähigen Metallhülse unipolaren Stromgenerator und Gleichstrommotor ist in einem Hohlraum des Körpers der Maschine, wobei der Rotor Maschine gedrückt durch die äußere bildet und ein eingebettetes auf der Innenseite des Zylinders der leitenden Metallhülse an starr befestigt ist, Dieser Anker, der Bedienkonsole in Form von Permanentmagneten, Spulen Erregung an der inneren Erzeugenden befestigt sind rotierenden Stator und der äußeren Erzeugenden des Empfängers festen Anker und mit einer leitfähigen Hülse, einem Hohlraum Empfänger vorgesehen angeordnete dielektrische Kapazität, die durch eine horizontale Membran in getrennte Behälter geteilt Zellen-Elektrolyt und Brennstoff, und eine vertikale Öffnung - die Kathode und die Anode Hohlraum, die Elektrolyseprodukte in Form von Wasserstoff und Sauerstoff getrennt zu den Brennstoffzellen, nicht umgesetzten Reaktanden mit den Produkten der chemischen Reaktion in Form von Wasser oder Dampf zugeführt wird, in die Hilfsverbrennungskammer gebildet Brennstoff und Oxidationsmittel zugeführt, gerichtet in den Brennraum mit dem Kühlmittel hinzugefügt ionisiert Alkalimetalle abzutrennen ein Niedertemperaturplasma zu bilden, die mit Überschallgeschwindigkeit in den Arbeitskanal gerichtet ist, wobei mittels inerter elektrouloviteley als Elektroden-Pads des Stromabnehmers, Stromabnehmer getragen hitzebeständigem Sintermaterial ausgeführt und durchgeführt wird, Ringoszillator Elektroden in Kontakt mit dem Elektrolyten in der Zelle und / oder einer harten Bürste elektrischen Kontaktringe montiert auf der Antriebswelle.

2. Wärmereaktor elektrische Maschine ein ringförmiges Düsenkraftmaschine mit einem Gehäuse, einer Antriebswelle, und das Kompressionssystem Einlassoxidationsmittel Luft-Vermischung und Verbrennung von Kraftstoff arbeitenden, Gase im Abgas expandierenden und Kühlsystem, dadurch gekennzeichnet, daß mit einem zusätzlichen vorgesehen Gehäuse mit dem Stator, wobei der Anker, die Schleifringe mit Bürsten und Kappen mit Lagern einer elektrischen Maschine, und der Reaktor mit den Elektrolyse und Brennstoffzellen und den Motor elektrische Maschine Reaktor Elektrolyse- und Brennstoffzellen angeordnet in einem gemeinsamen Gehäuse bilden, sind die Hauptteile wie flach gemacht rechteckige Ringe und hohlen rechteckigen Zylinder, alle Ringe in einer horizontalen Position angebracht sind, und Zylinder - in einer vertikalen Position mit der Position ihrer vertikalen Mittellinien entlang einer geraden Linie auf der Antriebswelle mit einem Hohlraum, fest angebracht ringförmige zweistufige Gebläse, die an ihrem Umfang zylindrische Rotor montiert in dem Hohlraum ist starr in einem gewissen Abstand voneinander ringförmige Arbeitsgerät angeordnet letzten, zwischen denen stationären Ringdüsenkästen und starr befestigt an der äußeren Erzeugenden des Empfängers angeordnet sind, bestehend aus einem koaxial auf der ringförmigen Basis der beiden Zylinder befestigt sind, deren Enden hermetisch an dem Gehäusedeckel befestigt ist, und für die elektrochemische Reaktion von Abgasen, die Kühlmitteldampf, nicht umgesetzten Reaktanten ein Empfänger Boden starr ringförmige Verbrennungskammer angebracht ist, in den Körper, die Vorkammer hergestellt Mischen Brennstoffstufung so wie ein Ultraschall-Aerosolkraftstoffgemisch separaten Brennkammer Kraftstoff-Gemisch von Wasserstoff und Sauerstoff und der Hilfsverbrennungskammer zu bilden, und Produkte von chemischen Reaktionen in der Brennstoffzelle, und isoliert und der Hilfsverbrennungskammer in einem Kanal mit strömenden Kühlmittel eingeschlossen ist, einen Körper, der Arbeits- und reaktiven Präfixe von Auslaßdüsen Laval Brennkammern sind getrennte parallele vertikale Knie eingrenzenden erweiternden Arbeitskanäle mit Fenstern und Halbkreise hergestellt in sind aus hitzebeständigen gesinterten Material und elektrisch mit dem Anker verbunden ist, wobei die ersten Kanäle eine Kanalumgehungs Abgas in die Hilfsverbrennungskammer verfügen, und der zweite - der Stator eines unipolaren elektrischen Generator und ein Gleichstrommotor mit koaxialen Erregungsspulen Auslassventil für Abgase in die Atmosphäre entladen und ein eingebettetes leitfähiges Metallbuchsen in dem Hohlraum des Maschinenkörpers angebracht sind, eine hohle Drehanker an der Außenseite und mit einem eingebetteten Innenformungs leitenden Stopfen gedrückt hergestellt einstückig und für den Generator und die Motorbetriebskonsolen in Form eines beweglichen Stator der Permanentmagneten hergestellt sind, oder ihre internen Generator Erregerspulen mit der Hülse und der äußeren Erzeugenden des Empfängers mit der Hülse werden als eine stationäre Ankerantriebswellen mit Gebläse und den Rotor-Anker mit Bedienkonsolen ausgelegt montiert frei drehbar in Schwenkbohrungen Kappenbasisgehäuse, eine Verbrennungskammer und den Empfänger, wobei das Gebläse und der Rotor-Anker mit Arbeitsgeräte sind Schwungrad auf der Antriebswelle montierten Schleifringe mit Bürsten und Kontakthalbringen, wobei die Möglichkeit eines separaten Kontakt mit den Anoden- und Kathoden Hohlräume Elektrolyseur durch den Elektrolyt an die Elektroden, Ringe und Halbringe elektrisch mit den Buchsen Verankerungs in dem Hohlraum des Empfängers installiert Dielektrikumskapazität, die durch Diaphragmen horizontal in dem gebildeten unteren Hohlraum montiert Elektrolyseur und die obere unterteilt - Brennstoffzellen und vertikal - zu der Anoden- und Kathodenkammer, in der die Elektroden, sind die Brennelemente mit Kanälen getrennten Empfang vorgesehen elektrolytische Brennstoff und Oxidationsmittel und die Bypass-Kanäle.
