Erfindung
Russische Föderation Patent RU2279748

VORRICHTUNG ZUM LADEN Speicherkondensator

VORRICHTUNG ZUM LADEN Speicherkondensator

Name des Erfinders: Viktor Meshcheryakov (RU); Koval Alexey A.
Der Name des Patentinhabers: Lipetsk State Technical University (Lipetsk Staatliche Technische Universität)
Korrespondenzanschrift: 398600, Lipezk, st. Moskau, 30, Lipetsk State Technical University, NIS
Startdatum des Patents: 2005.03.09

Die Erfindung betrifft eine Impulstechnik und betrifft elektrische Energiespeicher kapazitiv. Es kann in den Verfahren der sogenannten "langsamen" Ladung über mehrere Perioden der Versorgungsspannung, die kapazitive Speicherung von elektrischer Energie (ENEE), leistungsstarke Pulsgeneratoren aufzuladen verwendet werden. Die Erfindung besteht darin, daß tokoogranichivayusche-Dosierelemente sind als Induktionsspulen ausgebildet sind, Brückenwandler als eigenständige Spannungsinverter verriegelbaren Schlüssel an die Ausgänge der Dreiphasen-Stromversorgung ausgelegt ist ferner mit den Eingängen der Drei-Phasen-Sensorversorgungsspannung, werden die Ausgänge mit einem Eingang der Steuereinheit verbunden ist die Eingänge der drei~~POS=TRUNC-Brückenwandler ist ferner mit den Eingängen von Phasenstromsensoren, die Ausgänge an andere Eingänge der Steuereinheit an den Ausgang des drei~~POS=TRUNC-Brückenwandler Speicherkondensatorspannungssensor verbunden sind, dessen Ausgang mit einem weiteren Eingang der Steuereinheit an den anderen Eingang der Steuereinheit verbunden ist, ist Blockausgang verbunden Antriebsspannungswert an den Ausgang der Ladungsspeichereinheit Tempoeinstellung Einstellung mit einem Eingang der Steuereinheit zurück. Als Ergebnis nach Gerät bietet technische Ergebnis repräsentiert, - High-Speed-Ladungsspeicherkondensator mit einer Spannung, die größer ist als die Amplitude der Netzspannung um mehrere Größenordnungen. Prinzipien des Steuersystems ermöglichen eine Vielzahl von glatten Regelung der Geschwindigkeit des Ladungsspeicherkondensators zu implementieren, und der Strom aus dem Netz im wesentlichen sinusförmigen Wellenform verbraucht wird, und die Verwendung von Induktoren anstelle tokoogranichivayusche-metering Kondensatoren verbessert die Zuverlässigkeit des Gerätes.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft eine Impulstechnik und betrifft elektrische Energiespeicher kapazitiv. Es kann in den Verfahren der sogenannten "langsamen" Ladung über mehrere Perioden der Versorgungsspannung , die kapazitive Speicherung von elektrischer Energie (ENEE), leistungsstarke Pulsgeneratoren aufzuladen verwendet werden.

Vorrichtung für die kapazitive Energiespeichervorrichtung Ladung eine dreiphasige Wechselstromleistung mit drei Anschlüssen umfasst, kapazitive Energiespeichervorrichtung, die erste Messkondensator, einem zweiten Messkondensator, eine Platte, die mit einem ersten Anschluss der Dreiphasen-Wechselstromquelle angeschlossen ist, die Lade Thyristors, deren Kathode mit dem ersten Anschluss verbunden ist, kapazitive Speicher vier Ventil ist die Anode des ersten Ventils, um eine Platte des ersten Messkondensator verbunden ist, wird die Kathode des zweiten mit dem dritten Anschluss der Wechselstromquelle drei Phasen verbunden ist, die Anode der dritten ist mit dem zweiten Anschluß der Leistungs- und Steuereinheit System dreiphasigen AC verbunden ist, die erste, zweite und dritte von der die Anschlüsse im Zusammenhang mit dem ersten, zweiten und dritten Anschluß jeweils einer dreiphasigen Wechselstromleistung und die vierten und fünften ihrer Ergebnisse mit einem Steuerübertragungs Ladethyristor eine zusätzliche Versorgungsnetzdrossel mit zwei Stiften und dem Wasserhahn auf dem Teil der Windungen der Wicklung, einem ersten Anschluß, der an die andere Platte des zweiten Mess verbunden ist Kondensator, ein zweiter Anschluß mit dem zweiten Anschluß des Speicherkondensators und dem zweiten Auslassventil mit der Anode als die ersten, dritten und vierten Ventile Thyristoren Thyristor Anode Lade zur anderen Kondensatorplatte der ersten Dosier- und dem Kathodengate des dritten Thyristors verbunden ist, die Kathode der ersten Lüftungs der Thyristor mit dem zweiten Anschluß des linearen Induktionsspule verbunden ist, die Anode einer vierten Thyristorventil mit dem dritten Anschluss der Wechselstromquelle drei Phasen verbunden ist, und deren Kathode mit der Anode des ersten Thyristors werden die Systemsteuereinheit sechsten und siebten Anschlüsse mit dem Steuer Übergang des ersten Thyristors Ventil verbunden, achten und der neunte seiner Schlussfolgerungen den Übergang des dritten Thyristorventil, zehnten und elften Schlussfolgerungen zu verwalten, den Übergang des vierten Gate-Thyristors, zwölften und dreizehnten Anschlüsse mit den ersten und zweiten Anschlüssen des kapazitiven Speicher und vierzehnten und fünfzehnten Schlussfolgerungen zu der einen und der anderen Platten des zweiten Messkondensator [1 zu verwalten ].

Nachteile dieser Vorrichtung sind wie folgt: Erstens, es liefert die Ladungsspeicherkondensator auf eine relativ niedrige Spannung (niedrige spezifische Energieparameter); zweitens eine niedrige Rate der Energiespeicherung, und ein Mangel an reibungslose Steuerung über einen weiten Drehzahlbereich (bei der Geschwindigkeit der Spannungserhöhung der Speicherkondensatorplatten) der Ladung; Drittens wird die Stromaufnahme des Netzwerks mit einem hohen Koeffizienten von nicht-sinusförmigen; Viertens kann die Schaltungseinrichtung Lösung nicht eine flexible Hochgeschwindigkeits-Steuersystem schaffen.

Der nächste in technischen Wesen der vorliegenden Erfindung ist eine Vorrichtung für die kapazitive Energiespeichereinrichtung geladen, die eine Dreiphasen-Wechselstromleistung mit drei Ausgangsanschlüssen, Dreiphasen-Vollwellen-Brückengleichrichter mit zwei Thyristor-Ausgangsklemmen für den Speicherkondensator verbindet, und die drei Eingangsanschlüsse, von denen jeder durch tokoogranichivayusche- einen Kondensator, verbunden mit den Ausgangsklemmen des Wechselstrom- und Blockspannungssteuerung und Phasensteuerung des Thyristors Gleichrichterbrücke mit einem zusätzlichen Thyristor, eine Spannungssteuereinheit und der Phasensteuer Thyristoren des zusätzlichen Ausgang, der mit der Steuerelektrode verbunden ist, die Kathode des Thyristors und einen der Eingangsanschlüsse der Gleichrichterabgabe vorgesehen während Gleichrichter positive Ausgangsanschluss mit der Anode des SCR verbunden ist [2].

Nachteile dieses Geräts: erstens die begrenzte Anwendung aufgrund der Tatsache, dass sie den Ladungsspeicherkondensator auf eine Spannung von 3 mal größer ist als die Amplitude der Spannungsleitung Quelle liefert anzeigt, dass die niedrige spezifische Energieleistung (d.h. das Verhältnis von Leistung zu Energie Gewicht laden Sie das Gerät); zweitens das Fehlen einer glatten und einer großen Regelbereich Geschwindigkeit Ladungsspeicherkondensator; drittens die schlechte Form des Futters durch das aktuelle Netzwerk verbraucht; Viertens ist die Gegenwart von weniger anspruchsvollen Betrieb tokoogranichivayusche-Dosier-Kondensatoren.

Das technische Ergebnis der Erfindung besteht darin, daß die Vorrichtung den Speicherkondensator zum Laden, umfassend eine Dreiphasen-Stromversorgung, deren Ausgänge zu einem Klemmen der drei tokoogranichivayusche-Dosierelemente verbunden, die anderen Anschlüsse, von denen die Eingänge eines Dreiphasen-Brückenwandler angeschlossen sind, deren Ausgänge an die Speicherkondensatoreinheit verbunden sind, Steuerausgänge mit den Steuereingängen der drei~~POS=TRUNC-Brückenwandlers geschaltet sind, daß tokoogranichivayusche-Dosierelemente gekennzeichnet sind als Induktionsspulen ausgebildet sind, Brückenwandler als eigenständige Wechselrichterspannung auf verriegelbare Schlüssel an die Ausgänge der drei~~POS=TRUNC-Stromversorgung ausgelegt ist, ist außerdem mit den Eingängen der drei-Phasen-Sensornetzwerk Spannungsausgänge an einen Eingang der Steuereinheit verbunden ist, gibt dreiphasige Brückenwechselrichter sind weiterhin mit den Eingängen der Phasenstromsensoren, deren Ausgänge mit anderen Eingängen der Steuereinheit mit dem Ausgang eines drei~~POS=TRUNC-Brückenwandler Speicherkondensatorspannungssensor verbunden sind, verbunden ist, dessen Ausgang an eine andere Einheit Eingang verbunden Management, an den anderen Eingang der Steuereinheit mit dem Ausgangswert der Ansteuerspannung Einstelleinheit verbunden ist, auch mit einem Eingang der Steuereinheit mit dem Ausgang der Stelleinheit tempo Ladungsspeicher angeschlossen ist.

VORRICHTUNG ZUM LADEN Speicherkondensator VORRICHTUNG ZUM LADEN Speicherkondensator
VORRICHTUNG ZUM LADEN Speicherkondensator VORRICHTUNG ZUM LADEN Speicherkondensator

1 ist ein Blockdiagramm der Vorrichtung zum Laden des Speicherkondensators; Figur 2 - Schematische Darstellung einer Leistungseinheit in dem ersten Betriebszyklus; Figur 3 - Ersatzschaltbild der Vorrichtung ihren Betrieb in einem ersten Zyklus veranschaulicht; 4 - Geräteersatzschaltung ihren Betrieb in einem zweiten Zyklus darstellt; Figur 5 - Blockdiagramm der Steuereinheit 6 - graphische Darstellungen, die durch das Gerät zu modellieren.

Blockschaltbild der Einrichtung zum Laden des Speicherkondensators von 1 umfasst: eine Dreiphasen-Wechselstromversorgung 1 mit drei Ausgangsanschlüsse 2, 3 und 4, die mit dem Eingangsspannungssensor 5 dreiphasig verbunden sind, deren Ausgänge aufgespult an den Eingängen der Steuereinheit (ECU) 6 Ausgangsklemmen der Wechselstromquelle und mit einem Anschluß der jeweiligen Phase Induktor 7 (Phase a), 8 (Phase B), 9 (Phase C), die anderen Anschlüsse von Induktoren 7, 8 und 9 sind an einen Anschlüsse der Stromsensoren 10, 11 und 12 verbunden, (Umsetzung der Stromrückkopplung), deren Ausgänge an die anderen Eingänge aufgespult BU 6, andere Ergebnisse Stromsensoren 10, 11 und 12 sind mit dem Eingang eines autonomen dreiphasigen Spannungswechselrichter (VSI) 13, durchgeführt auf einem voll steuerbaren Schalter (IGBT-Transistoren) 14, 17, 19, 21, 23 und 25 mit Freilaufdioden 15, 16, 18, 20, 22 und 24, an die Ausgangsanschlüsse 26 und 27 an eine kapazitive Speichervorrichtung 28 verbunden ist, wird die Elektrode mit der Spannungssensoreingänge 29 Speicher verbunden, aus dem Ausgangssignal die entsprechende Antriebsspannung wird an die ECU 6 zugeführt, in DR 6 die Signale empfängt und den Wert der Ansteuerungsspannung an die Antriebseinheit 30 und die Ladungsrate eines Block 31 zu setzen.

Überprüfung der Bedienung des Gerätes sollten die beiden Maßnahmen arbeiten die Prüfung durchgeführt werden

Die erste Uhr auf dem Prinzip der Leistungsschaltungsvorrichtung (siehe Fig. 2) und das Substitutionsmuster (siehe Fig. 3). Um die Beschreibung zu vereinfachen, gehen wir davon aus, daß der Kondensator 28 bereits durch den Schlüssel-Umkehr Dioden geladen ist (Ladestromkreis und damit die beteiligten Dioden in den Übergangsprozess von der durch die momentanen Werte der Phasenspannungsnetz bestimmt Ladung zum Zeitpunkt der Verbindung mit dem AIN 13 AC). Das Ergebnis wird die Anwesenheit des Übergangsprozesses auf den Platten des Kondensators 28 Spannung, deren Potential höher ist als die Spitzenwerte der Leitungsspannung und der Stromfluss durch die Freilaufdioden unmöglich. Seitdem steuert das Verfahren den Speicherkondensator der Lade BU 6.

ECU 6 steuert das Gerät mit den Leistungsanforderungen der Priorität:

- Von dem Netz zu dem Stromverbrauch der Form so nahe sinus;

- Netzgeräte Koeffizient nahe Eins;

- Die Fähigkeit, die höchstmögliche Leistung der Energiespeicherung in dem Speicherprozess zu gewährleisten.

Lassen Sie uns den Prozess der Energiespeicher für Start untersuchen wird Zeit t 1, die auf die Änderung der Phase entspricht einer negativen Halbwelle auf das positive Vorzeichen Spannung.

In Figur 3 betrachten wir den ersten Zyklus der Vorrichtung.

BU 6 erzeugt Steuerimpulse zum Öffnen der Transistoren 17, 19 und 25. Als Ergebnis der Kette für die Strömung der Dreiphasensystem gebildet Ströme i 2 (t), i 3 (t), i 4 (t).

Am 3. Schaltung für Strom i 2 ist 2-7-17-27-28-26-19-8-3, so Spannung des Kondensators 28 wird in Übereinstimmung mit einer Netzspannung von 23 u (t) (nachfolgend die gepunktete Linie zeigt das Element , durch den Strom nicht fließt) umgeschaltet und als ein Ergebnis wird der Übergangsstrom i 2 (t) mit seinem Wachstum. Dieser Prozess kann durch die folgenden Gleichungen beschrieben werden:


wobei C - Kapazität des Speicherkondensators 28;

i A (t) = i 2 (t) der Momentanwert des Stroms der Phase A;

R A - aktiven Widerstand der Induktivität 7 Phase A;

L A - Induktivität des Induktors 7 Phase A;

L B - Induktivität des Induktors 8 Phase B;

R B - aktive Phase Induktivität Impedanz 8;

u AB (t) = u 23 (t) - eine lineare Netzspannung zwischen den Phasen AB.

3 zeigt einen Stromlaufkreis 4 i (t) 4-9-25-27-28-26-19-8-3, wodurch Spannung des Kondensators 28 wird in Übereinstimmung mit einer Netzspannung U BC, damit die Übergangsstrom i 4 (t) umgeschaltet wird durch sein Wachstum. Dieser Prozess kann durch die folgenden Gleichungen beschrieben werden:


wobei i C (t) = i A (t) der Momentanwert der laufenden Phase C;

L C - Induktivität des Induktors 9 der Phase C;

R C - Widerstand der Induktivität 9 der Phase C;

u BC (t) = u 34 (t) - eine lineare Leitungsspannung zwischen den Phasen der Sonne.

Gemäß Figur 3 eine Schaltung für den Strom i 3 (t) ist , zwei parallele Zweigstrom i 2 (t) und i 4 (t), so dass der momentane Wert des Stroms i & sub3 ; (t) ist die Summe dieser Ströme:

Derivate der tatsächlichen Phasenströme sind ziemlich hoch, als Ergebnis übersteigt sie einen vorbestimmten Strom, 6 BU, arbeiten , um die Phasenstrom zu verringern, dh disable Tasten 17, 19 und 25. Dieser Punkt ist als t 2 bezeichnet.

Da dann im Magnetfeld der Spulen 7, 8 und 9 gespeichert, die Wachstumsphasenströme und magnetische Energie stoppt, beginnt sie den Strom in der gleichen Richtung zu halten. Die Richtung der Ströme der Phasen bleiben, aber es wird die Kette von ihrem Auftreten in dem AIN ändern. In diesem Fall Energieführungsketten für Induktivitäten sind Magnetfeldinversdioden Tasten.

Betrachten Sie den zweiten Zyklus des Gerätes (siehe Fig. 4).

4 zeigt eine Schaltung zum Stromfluss i 2 (t) 2-7-15-26-28-27-20-8-3, wodurch Spannung des Kondensators 28 wird der Zähler 23, der Netzspannung u (t) als Folge der Übergangsstrom i 2 (t) durch seine Abnahme aktiviert gekennzeichnet ist. Dieser Prozess kann durch die folgenden Gleichungen beschrieben werden:


Von 4 Schaltung 4 zu dem Strom i (t) ist 4-9-22-26-28-27-20-8-3, wodurch die Spannung des Kondensators 28 umgekehrt zu der Leitungsspannung U BC verbunden ist, der Übergangsprozess daher, aber der Strom i 4 (t) ist durch seine Abnahme gekennzeichnet. Dieser Prozess kann durch die folgenden Gleichungen beschrieben werden:


Von 4 Schaltung zum Strom i 3 (t) sind zwei parallele Zweigstrom i 2 (t) und i 4 (t), so dass der momentane Wert des Stroms i & sub3 ; (t) ist die Summe der Ströme der Ausdruck (5).

Verfahren Ladungsspeicherkondensator 28 durch eine Abnahme des Stroms unter den eingestellten Wert begleitet wird, arbeitet ECU 6 die Phasenströme, wobei die Ausgangssignale zum Öffnen der Tasten 17, 19 und 25, ferner Prozesse werden wiederholt zu erhöhen.

Energetisch die Akkumulation von elektrischer Energie in dem Pufferspeicher folgt aufeinander folgenden Prozesse: die erste Maßnahme - die Akkumulation von Energie in dem Magnetfeld der Induktionsspulen 7, 8 und 9, das zweite Mal mit - die Rückkehr der Energiespeichervorrichtung 28, das heißt, Energieumwandlungsmagnetfeldinduktionsspulen 7, 8 und 9 in der Energie des elektrischen Feldes des Kondensators 28. Für diese beiden Maßnahmen in dem Kondensator wird durch die Menge der gespeicherten Energie zu erhöhen:

wo U C - Spannungsschritt auf den Kondensatorplatten 28.

Im nächsten Zyklus der Energiespeicherspule in einem magnetischen Feld 7, 8 und 9, die vorherige Inkrement U C auf die Spannung des Kondensators 28 die Stromableitung zu erhöhen Das in einem anschließenden Rückhub erhöht sich die Magnetfeldenergie von bestimmten Induktoren 7,8 und 9. Als Nächstes Schritt U C wirkt in ähnlicher Weise, und so weiter.

Somit wird der Prozess durch die Ansammlung von "swing" System Induktoren 7, 8 und 9 des Antriebs 28, in dem jeder vorherigen Zyklus speist die nachfolgende Ansammlung gekennzeichnet ist. Dies deutet auf die Möglichkeit, die Halbperiode der Amplituden der Phasenströme steigt:



wo I m - erhöht Amplituden der Phasenströme.

Diese Vorrichtung wird an die Akkumulationsprinzip unverändert Amplituden der Phasenströme angelegt, und die funktionale Abhängigkeit der Spannung an der Kapazität C u Zeit (t) ist in der Nähe Hyperbel. Eingestellt , die Amplitude der Phasenströme bestimmt die Wachstumsrate von u C (t). In diesem Fall sind die maximal mögliche Spannungsspeicherkondensator und einen maximalen Akkumulationsrate durch eine akzeptable Leistung Elemente des Vorrichtungsschaltung, wie beispielsweise die maximal zulässigen Strom der Transistoren, Schaltfrequenz, die maximale Spannung an der Kapazität bestimmt, usw.

Betrachten wir die Arbeit von BU 6 (siehe Abs. 5). ECU 6 steuert den aktuellen Wert der Spannung über den Platten des Speichertanks 28 durch ein Signal proportional zu der Spannung U Ck (t) zu vergleichen, 32 mit dem Eingang zugeführt wird , einen vorbestimmten Wert U C * zugeführt , auf den Eingang 33 in die Vergleichseinheit 34 wird durch die Differenz bestimmt (U * C -u Ck (t)). Ausgabeblock 34 ist mit dem Eingang der Relaiseinheit 35, die aus einem Logiksignal Versorgungssperrsteuerimpulse gebildet wird AES-Schlüssel und ausgeschaltet Akkumulationsmodus basierend auf dem Vergleich der Eingangsgröße mit einem vorgegebenen Sollwert. Der Ausgang von 35 wird in dem IFSB AIN 36. Die Geschwindigkeit der Ladungs ​​gewunden durch die Phasenstromamplitudensignal proportional zur Amplitude kommt vom Block 31 an den Eingang 37 BU 6. Bildung spezifizierten Phasenstrom durchgeführt wird, in drei parallelen Zweigen bestimmt wird. Betrachten Sie die aktuellen Steuerkanal Phase A. Die Aufgabe für jede Aufgabe Kette Stromamplitude I 37 m, die die Eingänge der Multiplizierer 38, 39 und 40. Die zweite Eingabeeinheit 38 kommt aus dem Ausgangssignal von dem Umwandlungseinheit zugeführt wird , 41 empfängt, wird das Eingangssignal 42 Spannung proportional zu der Phase A. der Koeffizient ist das Verhältnis des Blocks 41

wobei U m.oc. - Die Amplitude der Rückkopplungssignal-Phasenspannung.

Im Ergebnis wird der Block 41 Ausgangssignal erhalten wird:

so am Ausgang des Blocks 38:

Ausgabeeinheit 38 kommt , an den Eingang des Vergleichers 43, wobei ein vorgegebener Stromwert mit dem Stromrückkopplungssteuerung verglichen wird 44i 2ist (t).

Die Ausgabeeinheit 43 gibt die IFSB 36 AIN.

In ähnlicher Weise arbeitet Kanalströme i 3* (t), i4* (t).

Bei der Konstruktion 6 BU in Mikroprozessortechnik mit hoher Geschwindigkeit, Genauigkeit, Vielseitigkeit und Anpassungsfähigkeit der Vorrichtung erreicht, die deutlich den Umfang seiner Anwendung erweitert.

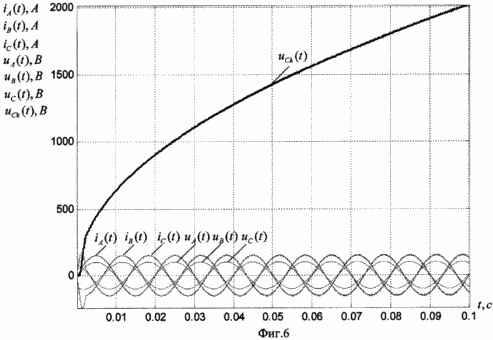

Abbildung 6 zeigt die Ergebnisse der Simulation eines dreiphasigen kapazitiven Speicher Matlab R12 6.0 Programmpaket Simulink 4.0 mit der Erweiterung der Power System Blockset verwaltet werden.

In 6 der Simulation 0,1 mit der Spannung zwischen den Platten des Kondensators 1000 uF, überschritten die Amplitude der Phasenspannungen mehr als das 20-fache, während das Netz praktisch sinusförmigen Strom verbraucht (Zeit unkontrollierter spontane Kapazitätsladung als Ergebnis des Transformationsprozesses ist es unerheblich ist, es ist etwa 25% des Halbzyklus der Versorgungsspannung).

So laden Sie den Ersatz tokoogranichivayusche-Metering-Kondensatoren Induktivitäten und anstelle von Thyristoren in Dreiphasen-Vollwellen-Brückengleichrichter gesteuert verschließbare Tasten und der parallel zu ihnen, umgekehrte Diode auf eine Änderung in dem Prinzip der Energiespeicherung in der Speicher zum Prototyp im Gegensatz geführt hat. Als Ergebnis dargestellt, durch die Vorrichtung Hochgeschwindigkeitsladungsspeicherkondensator auf eine Spannung größer als die Amplitude der Netzspannung um mehrere Grßenordnungen ermöglicht, eine hohe spezifische Energieleistung anzeigt. BU 6 Grundsätze der Konstruktion ermöglicht es Ihnen, eine große Auswahl an glatten Regelung der Geschwindigkeit des Ladungsspeicherkondensators zu implementieren, und der Strom aus dem Netz im Wesentlichen sinusförmigen Wellenform verbraucht wird, und die Verwendung von Induktivitäten statt tokoogranichivayusche-Metering-Kondensatoren verbessert die Zuverlässigkeit des Gerätes.

QUELLEN VON INFORMATIONEN

1. Vorrichtung für den Speicherkondensator auflädt. Dodotchenko VV, Nikolaev AG, Bystrov VK. Anzahl RU 2071167 C1, 6 H 03 K 3/53 1996.

2. Verfahren zur Herstellung eines kapazitiven Speicherladeeinrichtung und die elektrische Energie für deren Umsetzung (Varianten). Nikolaev AG, Bystrov VK. Nummer RU 2218654 C2, H 02 M 7/162 2003.

FORDERUNGEN

Eine Vorrichtung zum Aufladen des Speicherkondensators, umfassend eine Dreiphasen-Stromversorgung, sind mit einem Anschluß der drei deren Ausgänge verbunden tokoogranichivayusche-Dosierelemente, andere Schlüsse, die mit den Eingängen der Drei-Phasen-Brückeninverter verbunden sind, deren Ausgänge mit dem Speicherkondensator verbunden sind, werden die Steuereinheit Ausgangssignale an die Steuereingänge von dreiphasigen verbunden Brückenwandler, daß tokoogranichivayusche-Dosierelemente gekennzeichnet sind als Induktionsspulen ausgebildet sind, Brückenwandler als eigenständige Spannungsinverter verriegelbaren Schlüssel an die Ausgänge der drei~~POS=TRUNC-Stromversorgung konfiguriert ist ferner mit den Eingängen der drei-Phasen-Sensorversorgungsspannung ist, werden die Ausgänge mit einem Eingang der Steuereinheit verbunden ist die Eingänge der drei~~POS=TRUNC-Brückenwandler ist ferner mit den Eingängen von Phasenstromsensoren, die Ausgänge an andere Eingänge der Steuereinheit an den Ausgang des drei~~POS=TRUNC-Brückenwandler Speicherkondensatorspannungssensor verbunden sind, dessen Ausgang mit einem weiteren Eingang der Steuereinheit an den anderen Eingang der Steuereinheit verbunden ist, ist Blockausgang verbunden Antriebsspannungswert an den Ausgang der Ladungsspeichereinheit Tempoeinstellung Einstellung mit einem Eingang der Steuereinheit zurück.
